S32K396を使用した3相永久磁石同期モータ制御開発キット

MCSPTR2AK396
アクティブ

画像にカーソルを合わせると拡大表示されます。

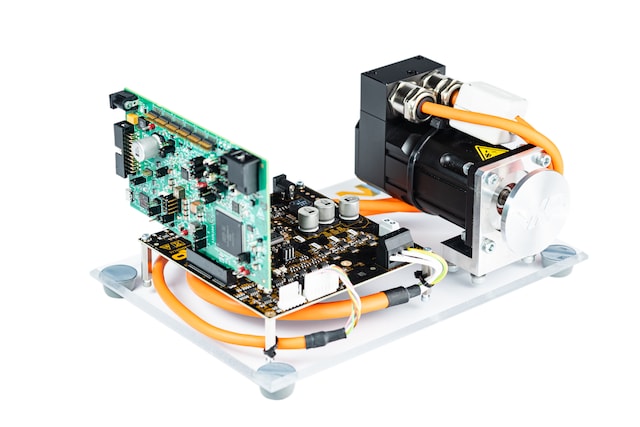

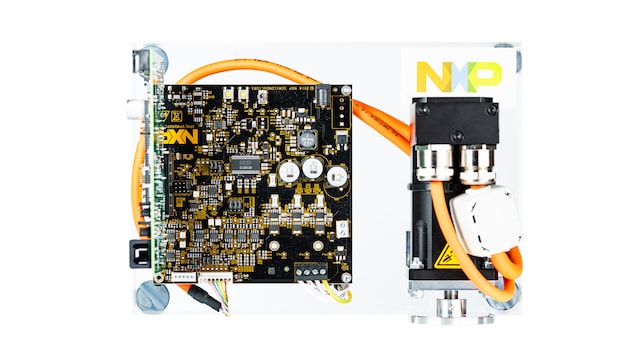

S32K396 LVモータ制御キット (MCSPTR2AK396) は、PMSMモータ制御アプリケーション向けの高度なモジュール型キットです。強力な処理能力、リアルタイムのフィードバック、高周波制御、セーフティ機能を1つの製品に組み合わせたこのキットは新興市場の需要に対応するのに最適です。開発を簡素化し、パフォーマンスを向上させ、将来を見据えた堅牢なモータ制御ソリューションを実現します。

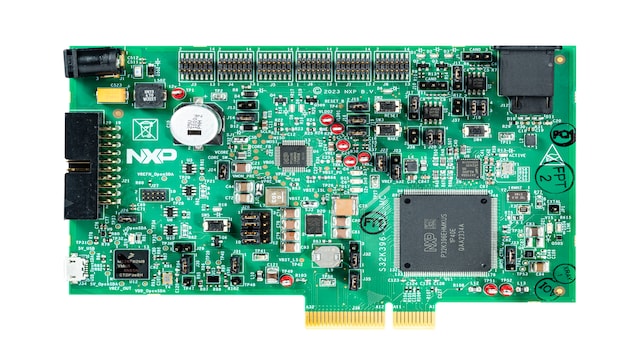

32ビットArm® Cortex®-M7 S32K39xxマイクロコントローラをベースとし、eTPUモータ制御コプロセッサとMC33937 FETプリドライバを備えたこのモータ制御キットを使用すると、最終的なハードウェア設計を待たずに、BLDCおよびPMSM制御アプリケーションのプロトタイプ作成と評価を迅速に行うことができます。

MCSPTR2AK396アプリケーション・ソフトウェアは、車載用数値演算/モータ制御ライブラリ (AMMCLib) セットとリアルタイム・ドライバ (RTD) ソフトウェア・パッケージを活用して、完全なリファレンス実装を実現します。

ブロック図

MCSPTR2AK396の特長

MCSPTR2AK396 Motor Control Application Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K39-37-36: S32K39/37/36電動化アプリケーション向けマイクロコントローラ

パワー・ドライバ

プリドライバ

  • MC33937: 3-Phase Field Effect Transistor Pre-Driver

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

購入オプション

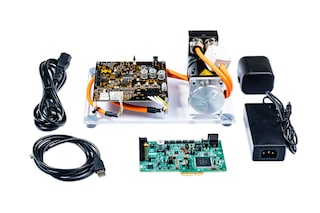

MCSPTR2AK396-Image

クリックして展開

MCSPTR2AK396
アクティブ

3-Phase Permanent Magnet Synchronous Motor Control Development Kit with S32K396.

    $1850.00 USD
    在庫あり :3

    通常 1～2営業日以内に配送
