SIL 2安全認証取得済み、産業用アプリケーションの低消費電力MCU向け24 V Vin PMIC

画像にカーソルを合わせると拡大表示されます。

ブロック図

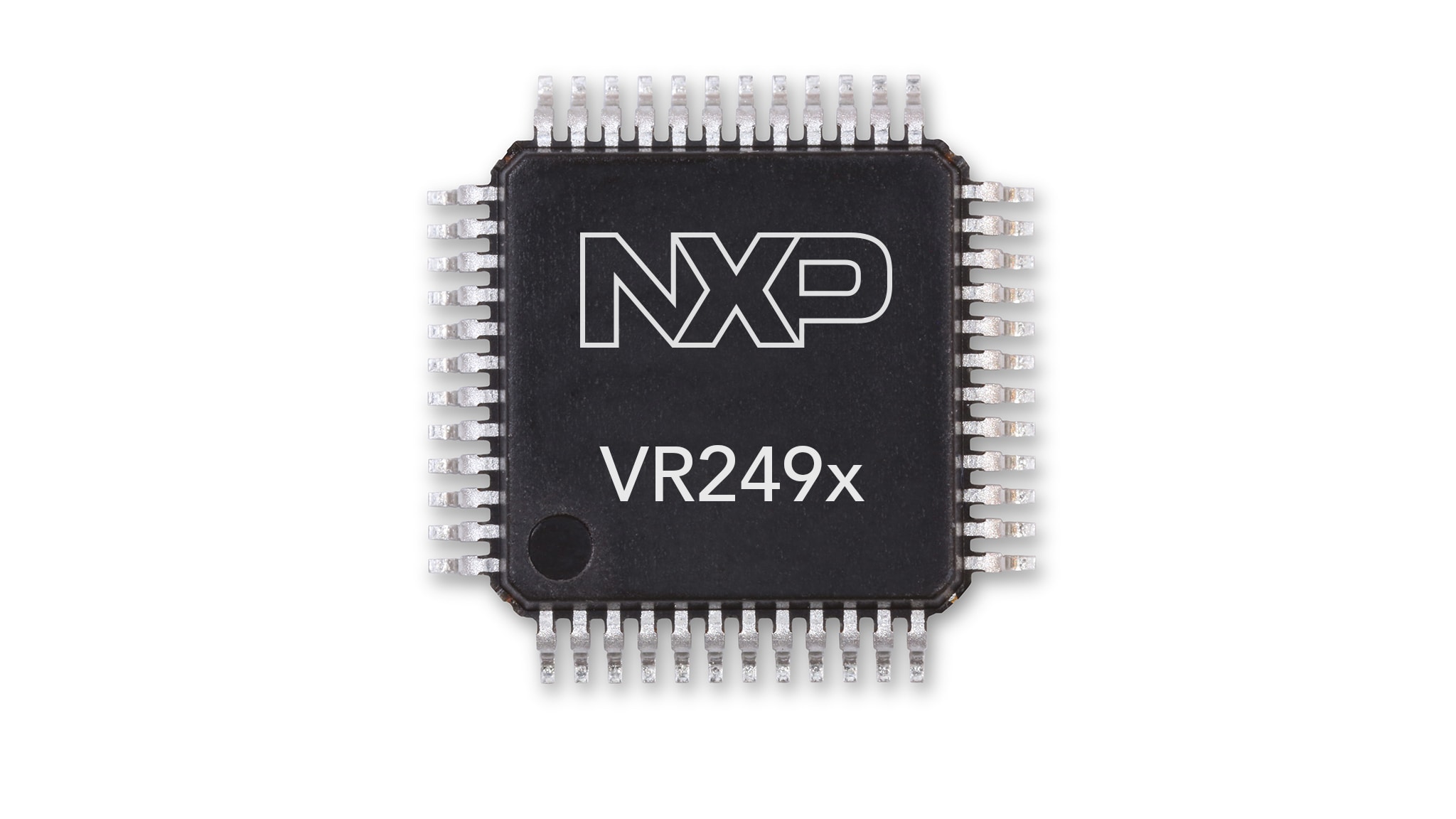

VR249X

VR249X-BD

特長

動作範囲

  • 最大入力電圧:40 V DC
  • VBSTを使用して最小3.2 Vのバッテリー動作電圧範囲をサポート
  • VBSTなしで最小6 Vのバッテリー動作電圧範囲をサポート
  • 30 µAの静止電流を備えた低消費電力のOFFモード

電源

  • VPRE:FETを内蔵した同期式降圧コンバータ。最大1.5 AのDC出力電流およびPFMモード。VCORE:FETを内蔵した同期式降圧コンバータ。最大1.6 A。VBST:フロントエンドの電源として構成可能な非同期式昇圧コントローラ。LDO1:3.3 V~5.0 Vの出力電圧を選択可能で、最大出力電流400 mAのLDO。
  • LDO2:3.3V~5.0Vの出力電圧を選択可能で、最大出力電流400 mAのLDOレギュレータ。VREF:外部ADCリファレンスおよび内部トラッキング・リファレンスの精度が0.75%の高精度リファレンス電圧。TRK1およびTRK2:VREF、LDO2または内蔵LDOリファレンス間の出力電圧を選択可能な電圧トラッキング・レギュレータ。各トラッカの最大出力電流は150 mA

コンプライアンス

  • スペクトラム拡散、スルー・レート制御、手動周波数チューニングなど、スイッチング・レギュレータの電磁環境適合性 (EMC) 最適化手法
  • さまざまな車載EMI試験基準をサポートする、電磁干渉 (EMI) に対する堅牢性
  • 機能安全 - SIL 2までの産業安全度水準をサポート
