i.MX 94アプリケーション・プロセッサ — リアルタイム制御を備えた安全でセキュアな産業用および車載用コネクティビティ

i.MX94 製造開始前

動画の上をクリックすると再生されます。

i.MX 94ファミリは、TSN (Time-Sensitive Networking) スイッチを内蔵したi.MX MPUであり、産業環境や車載環境で豊富なプロトコルをサポートし、柔軟な設定に対応した安全な通信を実現します。また、将来のニーズに備えてポスト量子暗号をサポートするNXP初のチップでもあります。i.MX 94ファミリのマルチコア設計には、機能安全アイランドが統合され、アプリケーションとリアルタイムの両方のドメインで高パフォーマンスと低レイテンシを実現します。

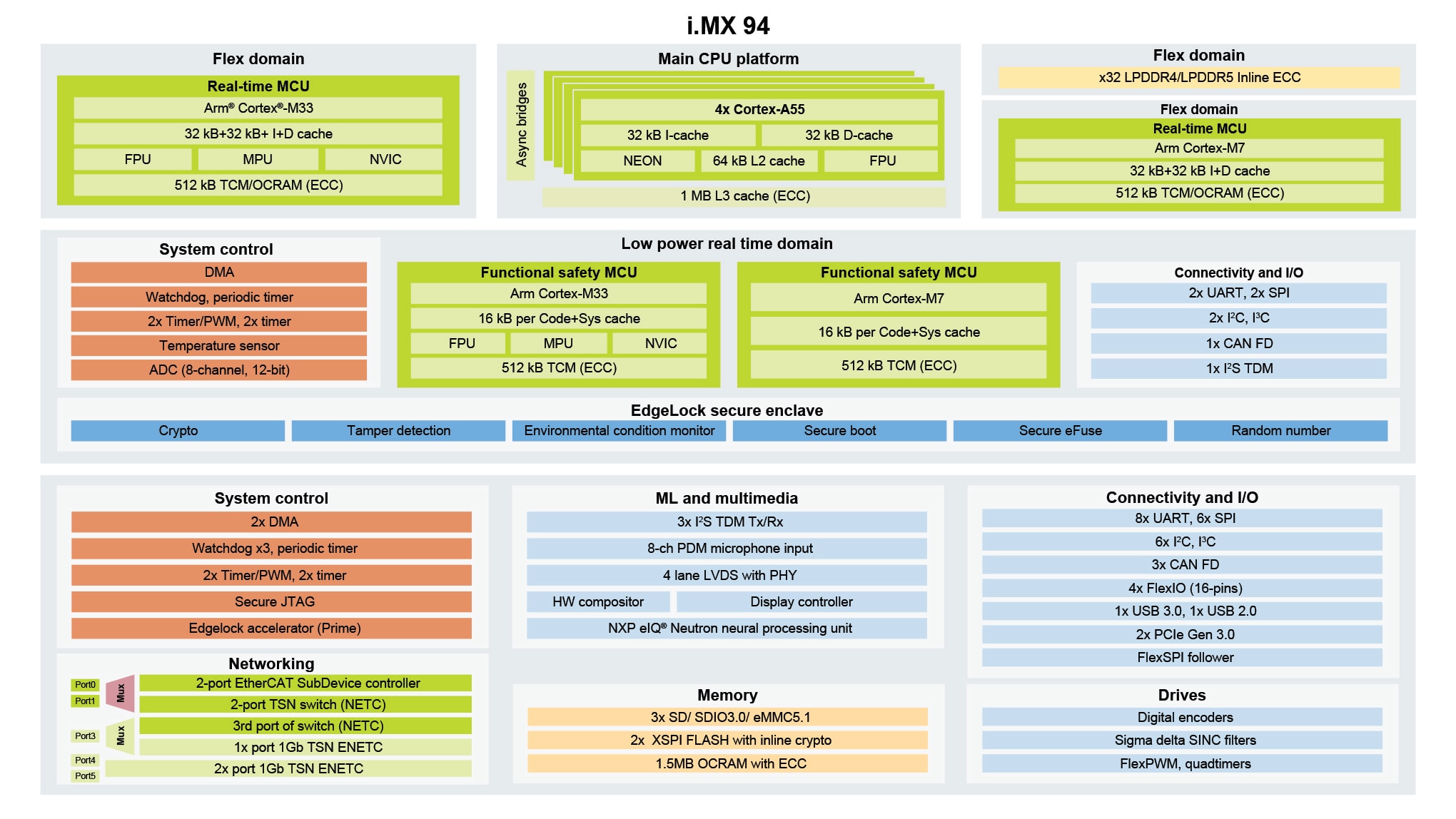

ブロック図

i.MX 94ファミリのブロック図

i.MX 94 Family Block Diagram
図を取得する PDF

特長

マルチコア・プロセッシング

  • Arm® Cortex-A55 x 4のマルチコア・コンプレックス
  • Arm® Cortex-M7 x 2 + Arm® Cortex-M33 x 2
  • NXP eIQ® Neutronニューラル・プロセッシング・ユニット

メモリ

  • オンチップ・メモリ：
    • 合計3.5 MBのOCRAM、1.5 MBは1個のM33およびイーサネット・スイッチと同じ場所に配置
  • 外部メモリ：
    • 最大4.2 GT/sのx32 LPDDR4/LPDDR5（インラインECC対応）
    • SD 3.0/ SDIO3.0/ eMMC5.1 x 3
    • Octal SPI x 2、SPI NORメモリおよびSPI NANDメモリをサポート

ネットワーク

  • 最大5つの外部イーサネット・ポートを多重化：
    • 3ポートTSNスイッチ（2ポートで最大2.5 GbE）
    • 1 GbE TSN MAC x 3​​
    • 2ポートEtherCATサブデバイス・コントローラ（TSNスイッチと多重化）​​
    • 産業用マルチプロトコル・サポート（Profinet、イーサネット/IP、OPC-UA FXなど）

グラフィックスとディスプレイ・インターフェース

  • ブレンディング/コンポジション、リサイズ、色空間変換用のハードウェア・コンポジッタ
  • 1080p60 4レーンLVDS x 1

一般

  • 機能安全：産業用IEC61508 SIL2/SIL3、車載用ISO26262 ASIL-B
  • セキュリティ：EdgeLock Secure Enclave (Advance Profile) およびEdgeLock Accelerator (Prime)（V2X認証を含む）

オーディオ

  • I2S TDM (Tx/Rx) x 3
  • 8チャネルPDMマイク入力

オペレーティング・システム

  • Linux® OS
  • Zephyr
  • FreeRTOS
  • Greenhills
  • QNX
  • VxWorks

パッケージ

  • 19 x 19 mm、0.75 mm FCBGA
  • 15 x 15 mm、0.5 mm FCBGA

温度範囲

  • -40°C～125°C
