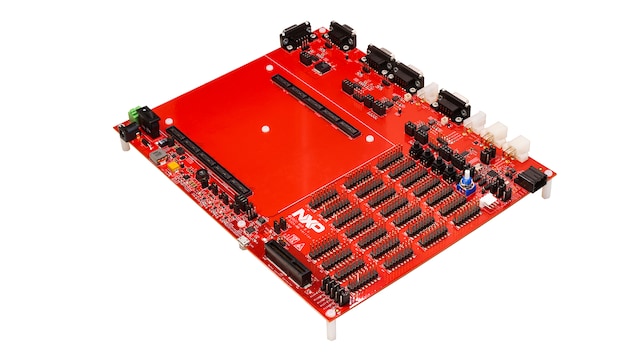

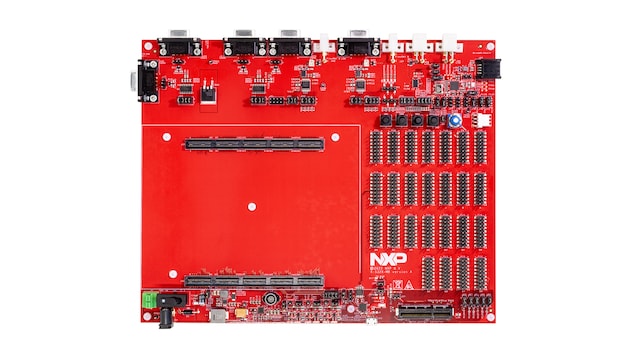

S32X-MB リアルタイム・ドメイン制御およびアクチュエータ向けI/O拡張評価ボード

S32X-MB

画像をクリックすると拡大します。

S32X-MBは、S32K39/37マイクロコントローラおよびS32Z/S32Eリアルタイム・プロセッサ用の評価ボードと互換性のあるI/O拡張ボードです。S32K39/37は電動化アプリケーション向けのマイクロコントローラで、S32ZおよびS32Eは安全かつセキュアな高性能リアルタイム・プロセッサです。

S32X-MBは、追加の機能とペリフェラルおよびI/Oへのアクセスを提供します。これらのペリフェラルには、CAN FD、イーサネット、FlexRay、LIN、およびモータ制御が含まれます。S32X-MBは、S32K39/37またはS32Z/E評価ボードよりも多くのペリフェラルやI/Oへのアクセスが必要となる開発に適しています。

S32X-MBはスタンドアロンの開発ボードではありません。S32K39/37またはS32Z/E評価ボードと組み合わせて使用する必要があります。

ブロック図

S32X-MBの特長

S32X-MB Features
図を取得する PDF

対応製品

インターフェース

オートモーティブLINソリューション

  • TJA1124: Quad LIN Commander Transceiver for In-Vehicle Subnetworks

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

FlexRayトランシーバ

  • TJA1081B: FlexRay™ノード・トランシーバ - クランプ30

車載用イーサネットPHY

  • TJA1103: TJA1103、ASIL B準拠車載イーサネット100BASE-T1 PHYトランシーバ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K39-37-36: S32K39/37/36電動化アプリケーション向けマイクロコントローラ

S32Z / S32E リアルタイム・プロセッサ

  • S32E2: S32E2 アクチュエーション・サポートを搭載した安全でセキュアな高性能リアルタイム・プロセッサ
  • S32Z2: S32Z2 安全でセキュアな高性能リアルタイム・プロセッサ

特長

インターフェース

  • S32K39/37またはS32Z/E評価ボードへのインターフェース
  • CAN FD x 4
  • 100 Mbps車載イーサネット x 1 (100BASE-T1)
  • FlexRay x 1
  • LIN x 2
  • PSI5 x 1
  • USB/UART x 1
  • モータ制御 x 1
  • ユーザー用LED x 4
  • ユーザー用プッシュ・ボタン x 4
  • ポテンショメータ x 1
  • 汎用アクセス・コネクタ：プロセッサ・ボード上の他の目的に特化していない汎用I/Oピンへのアクセスに使用

モータ制御

  • 最大で1つの3相PMSM、1つのBLDCモータまたは一般的な3相モータを制御

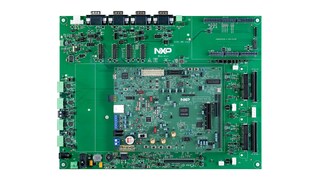

  • S32K396-BGA-DC1を第2のモータ制御または1つの6相モータ用に拡張

電源

  • +12 V電源コネクタ

購入オプション

S32X-MB-Image

クリックして展開

S32X-MB
アクティブ

S32X-MB I/O Extension Evaluation Board for Real-Time Domain Control and Actuation.

    $700.00 USD
    入荷待ち
    カートに入れる
