High-Accuracy and Nano-Powered RTC IC

  • 本ページには、試作段階の製品に関する情報が含まれています。記載されている仕様および情報は、予告なく変更される場合があります。詳細については、担当営業までお問い合わせください。

画像にカーソルを合わせると拡大表示されます。

ブロック図

PCA8525 Typical Application Circuit

PCA8525 Block Diagram

Features

  • Wide supply range enables design flexibility
    • Voltage drain drain (VDD) supply voltage: 1.2 V to 5.5 V
    • VDD clock supply voltage: 0.9 V to 5.5 V
  • Integrated temperature compensation enables up to 5x higher timekeeping accuracy over the full temperature range
  • Current drain drain (IDD) timekeeping: 106 nA typical
  • Automotive temp range: -40 °C to +125 °C

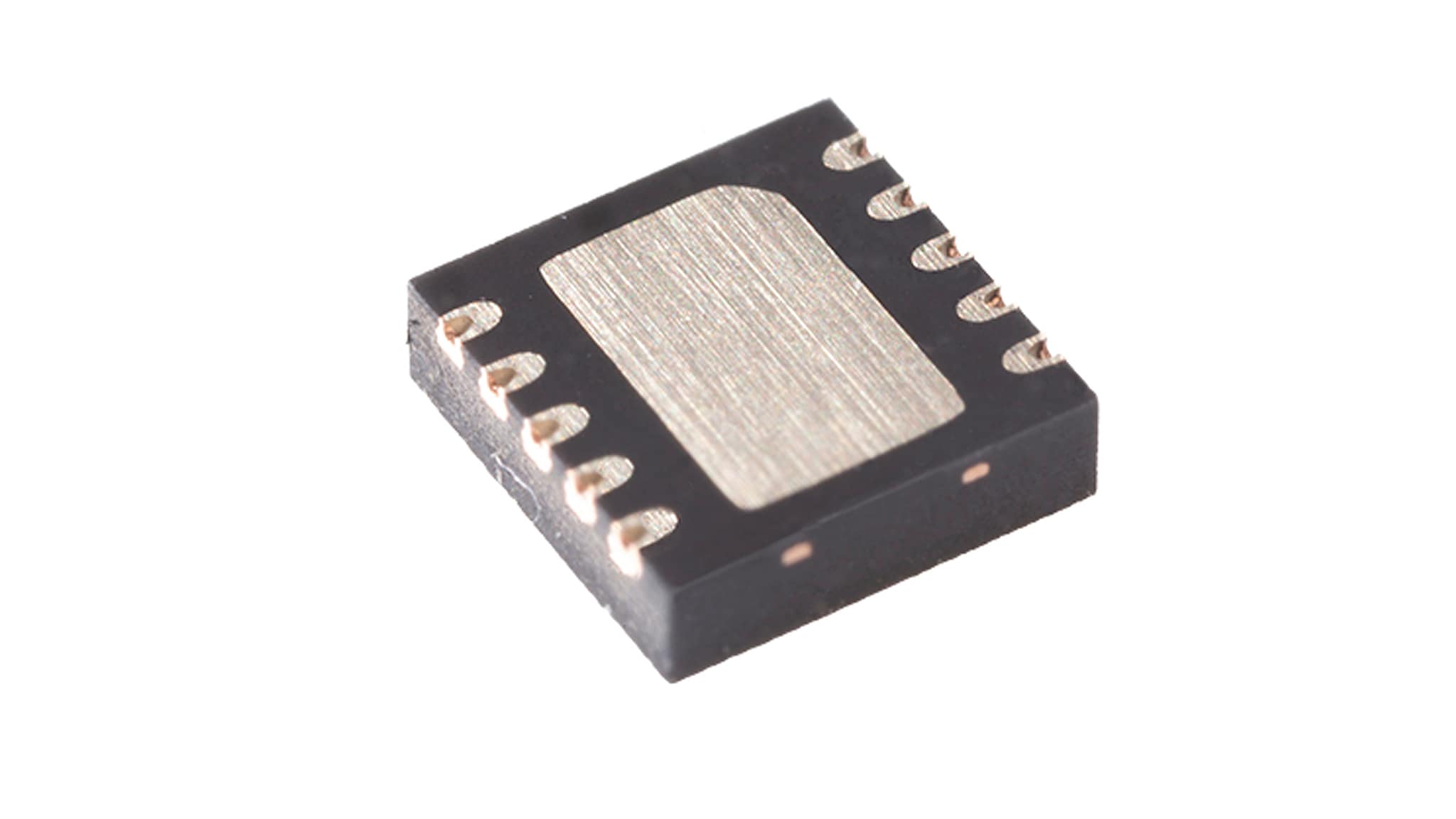

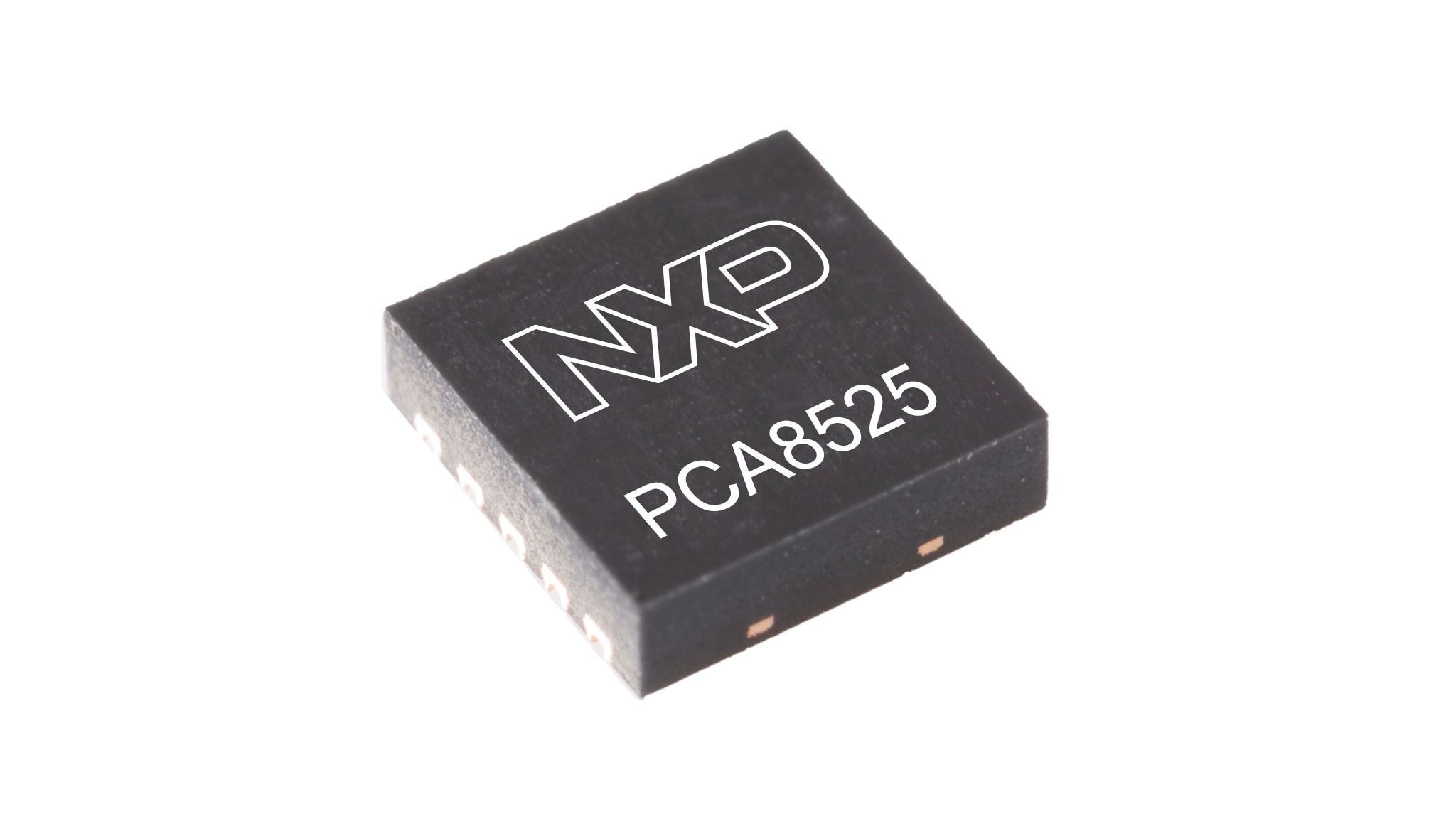

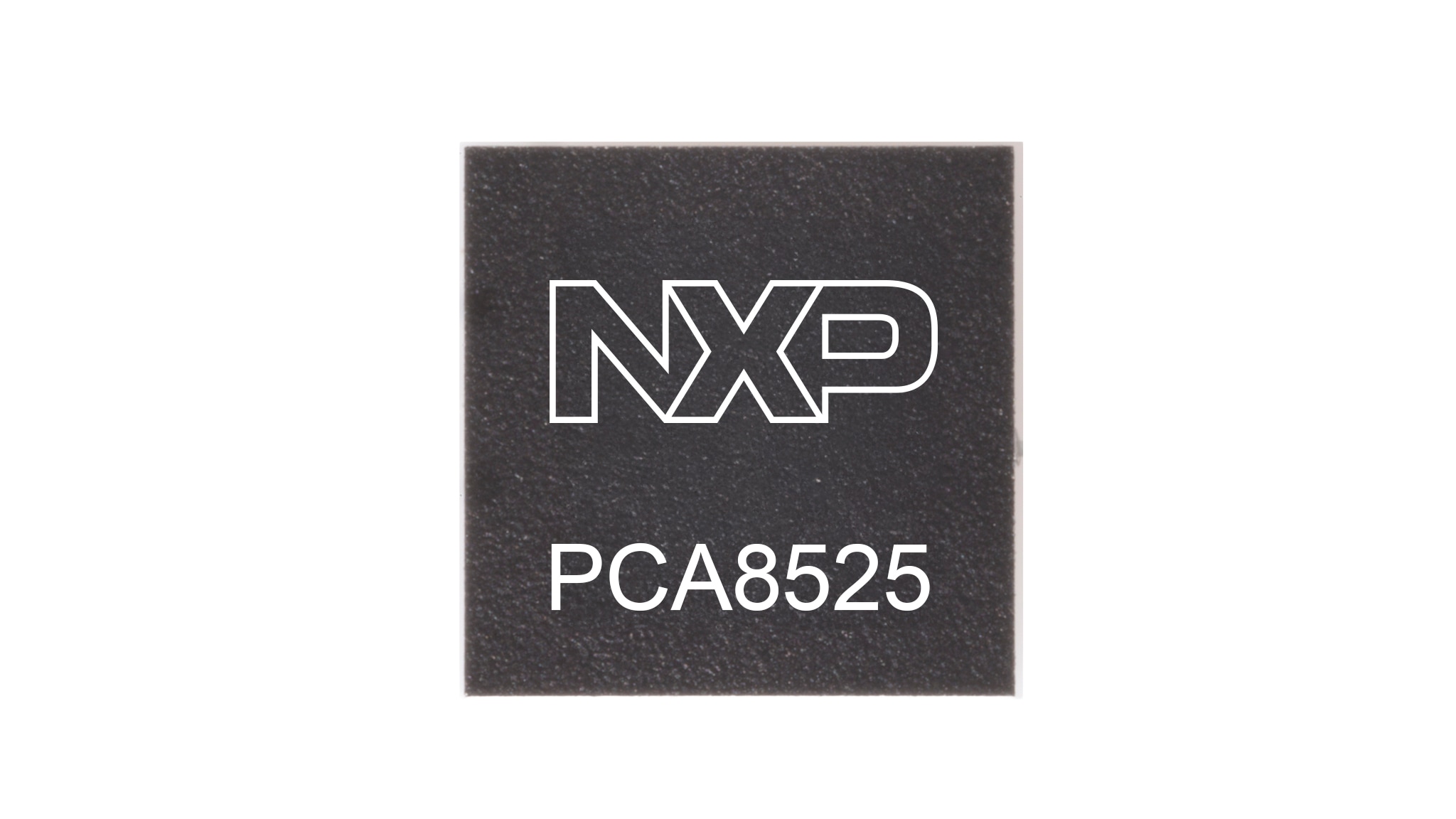

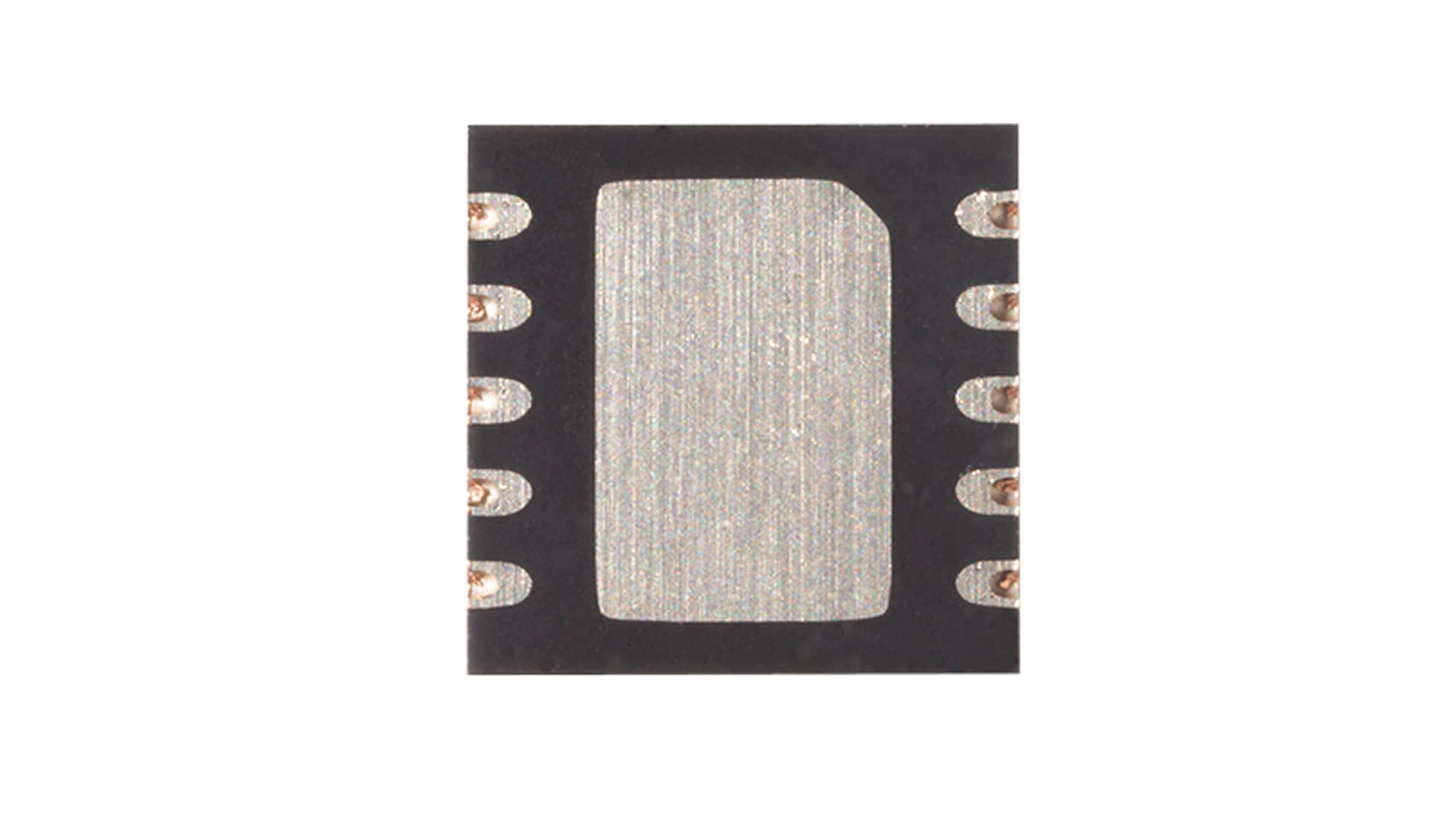

    • HVSON10 (3 x 3 mm; 0.5 mm pitch)
