S32K1マイクロコントローラ・ファミリはAEC-Q100に準拠した32ビットMCUで、スケーラブルなArm® Cortex®-Mをベースとし、将来性が確保された商用グレードの包括的ツール・スイートを備え、ASIL Bまでの車載および産業用機能安全アプリケーションをサポートしています。

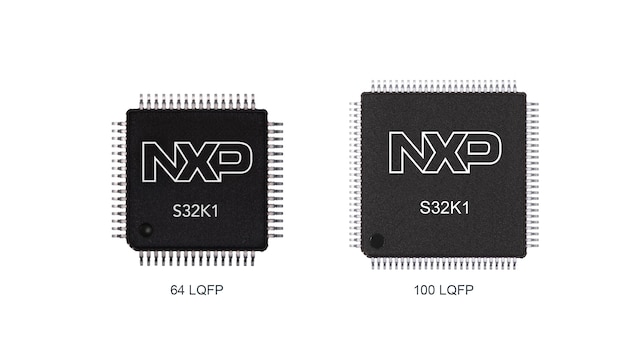

S32K1 MCUは、超低消費電力の動作モード、NXPファームウェアを搭載した暗号化セキュリティ・エンジン、および低レベル・ドライバとFreeRTOS™ OSを備えた車載グレードのソフトウェア開発キット (SDK) を特徴としています。S32K1 MCUのパッケージには、QFN、LQFP、およびMAPBGAが採用されています。

データ・シート

リファレンス・マニュアル

製品詳細

ブロック図

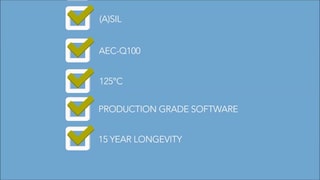

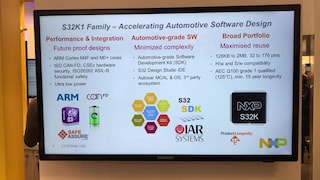

S32K1ファミリの特長

図を取得する PDF

特長

スケーラブルなシングル・プラットフォーム

48 MHz Cortex-M0+コアまたは80/112 MHz Cortex-M4Fコア
ECC付き128 KB～2 MBフラッシュ・メモリ。最大4 KBのEEPROM
12ビット1 Msps ADC、デッドタイム挿入と故障検出を備えた16ビットFlexTimer
スケーラブルな低消費電力のRunモードおよびStopモード。高速ウェイクアップ、クロックおよびパワー・ゲーティング
QFN、LQFP、MAPBGAのパッケージ。-40～125/150° C。最低15年の長期製品供給
AEC-Q100準拠

グレード0：-40°C～+150°C Ta
グレード1：-40°C～+125°C Ta
グレード2：-40°C～+105°C Ta

セーフティ、セキュリティ、コネクティビティ

機能安全：ISO 26262 ASIL Bまで準拠
ハードウェアおよびソフトウェアのウォッチドッグ、クロック/電力/温度モニタ
セーフティ・ドキュメントとSafeAssureコミュニティでのサポート
CSEcセキュリティ・エンジン - AES-128、セキュア・ブートおよびキー・ストレージ
イーサネット (10/100 Mbit/s)、CAN FD、FlexIO (UART、I²C、SPI、I²S、LIN、PWM...)、シリアル・オーディオ・インターフェース、QSPI

商用グレード・ソフトウェアの包括的エコシステム

S32 Design Studio IDE：Eclipse、GCC、およびデバッガ
商用グレードS32ソフトウェア開発キット (S32 SDK)：SPICEレベル3に準拠、MISRAテスト済み
NXP AUTOSAR® MCAL（ISO 26262およびQM準拠）およびOS
セキュリティ・ファームウェア - NXP提供
機能安全アプリケーション向けコア・セルフテスト・ライブラリ
商用グレードASIL準拠リアルタイム・ドライバ (RTD) をサポート
MATLAB®およびSimulink®向けモデルベース設計ツールボックス (MBDT)、FreeMASTER (Lite)、およびモータ制御アプリケーション・チューニング (MCAT) ツール、Automotive Math and Motor Controlライブラリ (AMMCLib) セット
サード・パーティ・エコシステムのサポートにより、市場投入までの期間を短縮

提供されているソフトウェア

ツール	リファレンス・ソフトウェア	標準ソフトウェア	プレミアム・ソフトウェア	レガシー・ソフトウェア
S32 Design Studio for S32 Platform 、設定ツールを含む FreeMASTERランタイム・デバッグ・ツールモデルベース設計ツールボックス (MBDT)	FreeRTOS™ LINスタック TCP/IPスタック	リアルタイム・ドライバ (RTD) 、EB tresos Studioを含むセーフティ・ペリフェラル・ドライバ (SPD)	構造的コア・セルフテスト (SCST) 車載用演算/モータ制御ライブラリ (AMMCLib) S32K ISELED	AUTOSAR MCAL S32 SDK

製品プログラム

長期製品供給

対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。

詳細はこちら
