電気自動車 (EV) トラクション・インバーター
このトラクション・インバーターは、DCバッテリーの電力をEVモーター用の高精度ACに変換し、コンパクトな設計ながら極端な熱条件下でも80～300 kW以上の電力を供給します。NXPは、モーター制御用のマルチコア・ロックステップMCU、パワー・マネジメント用のシステムベーシス・チップ、高電圧ゲート・ドライバ、およびCAN/イーサネット・コネクティビティにより、高い効率性、安全性、信頼性を実現します。
ソフトウェア・パッケージにより、速度/トルク制御を簡素化し、ASIL DまでのISO 26262をサポートします。NXPのリファレンス・プラットフォームには、回路図、BOM、レイアウトが含まれ、IGBT/SiC MOSFETがサポートされるため、高性能インバーターの設計を迅速化できます。
アプリケーションの詳細
インタラクティブ・ブロック図
インタラクティブ・ブロック図
For the best experience interacting with diagrams, please use a larger screen or maximize your browser window.
Select a block diagram:
Block Diagram
- トラクション・インバーター
CAN/CAN FD
Safe MCU
-
S32K39-37-36:
S32K39/37/36電動化アプリケーション向けマイクロコントローラ
アドバンスド・HV絶縁ゲート・ドライバ(x6)
イーサネットTSN
温度センサ
-
P3T1750DP:
I3C/I2Cバス、±1°C精度、デジタル温度センサ -
P3T1755DP:
I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ
EVパワー・インバーター・デザイン
リファレンス・デザイン

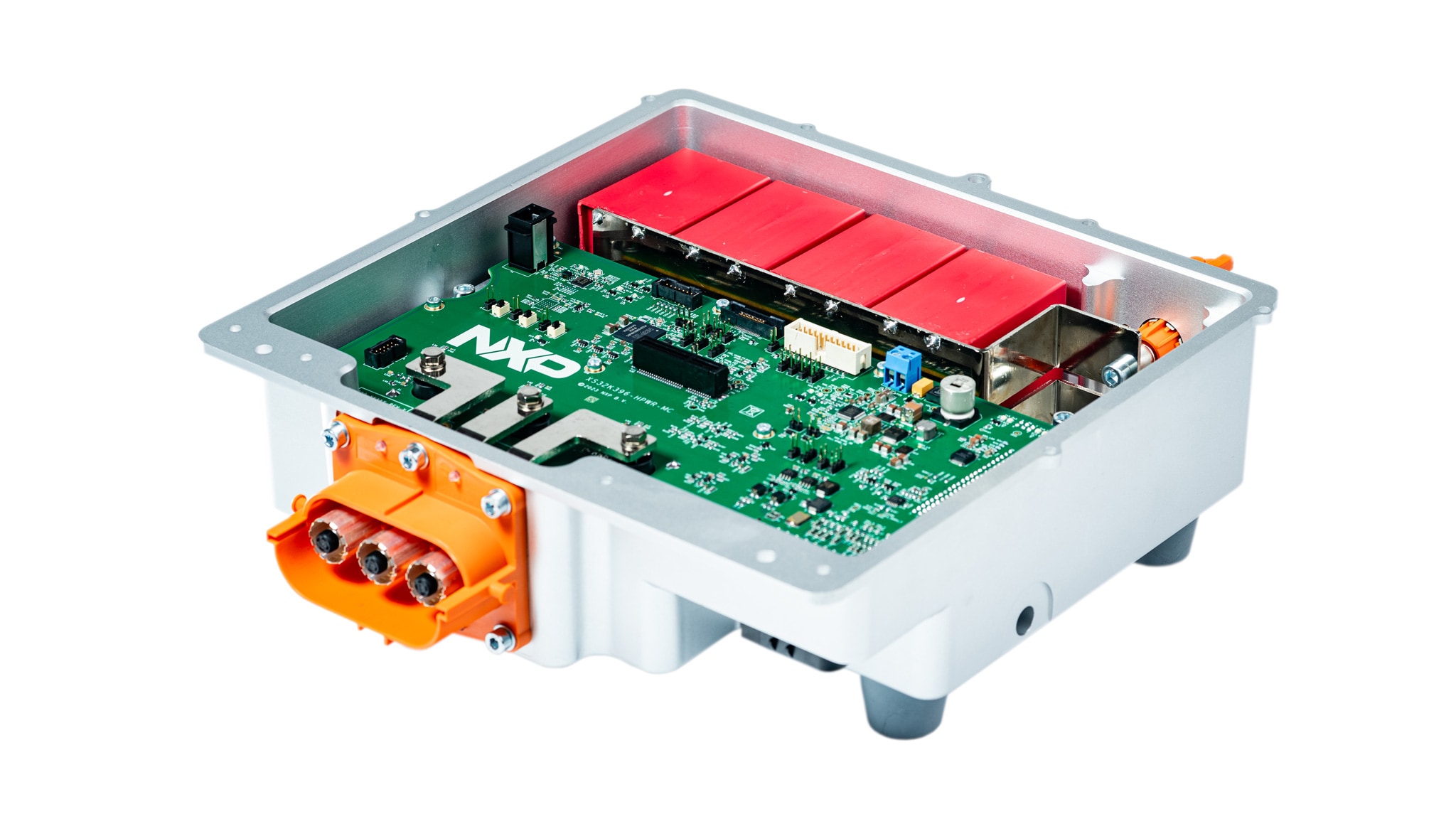

EVトラクション・インバーター制御リファレンス・デザイン第3世代
この第3世代の車載グレードEVパワー・インバーター制御リファレンス・デザインは、炭化ケイ素 (SiC) ベースの800 Vトラクション・インバーターに対応するASIL Dアーキテクチャです。
設計
| リファレンス・デザイン | 説明 |
|---|---|
| EVパワー・インバーター制御リファレンス・デザイン第1世代 | この車載用EVパワー・インバーター制御リファレンス・プラットフォームは、電気自動車のトラクション・モーターやDC/DCコンバータなどのISO 26262 ASIL D準拠のアプリケーションを対象としています。 |

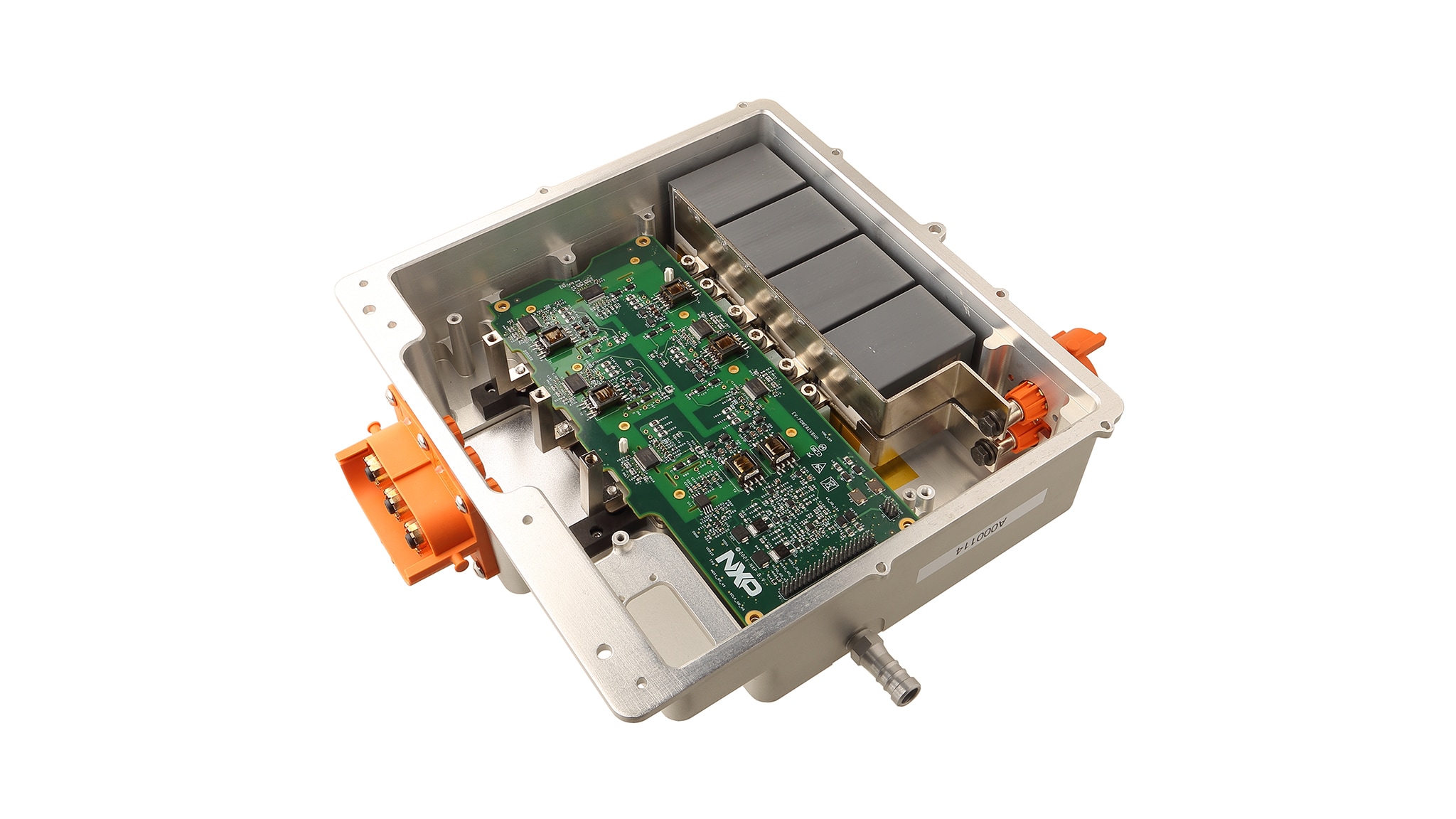

| EVパワー・インバーター制御リファレンス・プラットフォーム第2世代 | 第2世代のEVパワー・インバーター制御リファレンス・プラットフォームは、高効率とIGBT/SiC対応を実現しています。 |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
6 ドキュメント
カタログ (1)
-
NXP電動化ソリューション - パンフレット[VEHELECTSOLBRA4]
ドキュメント (1)
ファクト・シート (3)
-
ICP2.0 IGBT EV Power Inverter Control Platform - Fact Sheet[EVINVERTERHDA4]
-
EV Power Inverter Control Reference Design Factsheet[RDPWRINVERTERFS]
ホワイト・ペーパ (1)
-
Safety Concept Overview of High-Voltage (HV) Traction Inverter - White Paper[SAFETY-CONCEPT-OVERVIEW-HV-TRACTION-INVERTER]
