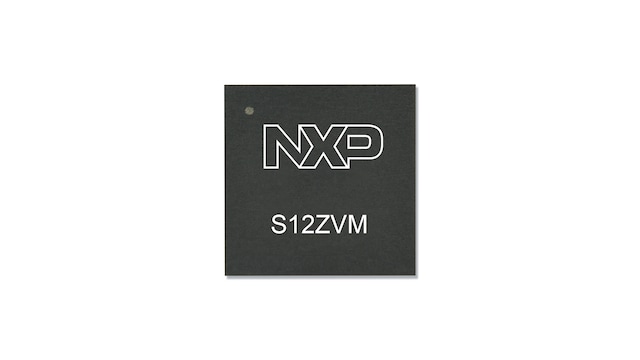

16ビットS12 MagniV® S12ZVMミックスド・シグナル・マイクロコントローラ・ファミリは、車載および産業用市場のブラシレス直流（Brushless Direct Current：BLDC）モータ、永久磁石同期モータ（Permanent Magnet Synchronous Motor：PMSM）、またはスイッチド・リラクタンス・モータ（Switched Reluctance Motor：SRM）制御アプリケーション向けに、最小サイズで効率性と拡張性に優れた3相モータ制御ソリューションを提供します。

S12ZVMマイコンは、12 V～5 Vの電圧レギュレータ、LIN物理層またはCAN物理層、および6つのパワーMOSFETを制御するゲート・ドライバ・ユニット (GDU) を内蔵しています。

リファレンス・マニュアル

アプリケーション・ノート

製品詳細

ブロック図

S12ZVM

図を取得する PDF

特長

バス・スピード50 MHzで動作する拡張S12Zコア
16 KB～256 KBのフラッシュ・メモリ（ECC付き）
128 B～1 KBのEEPROM（ECC付き）
2 KB～32 KBのRAM（ECC付き）
PMF付き6チャネル15ビットPWMによるモータ制御（デッドタイム、フォルト・マネジメント対応）
デュアル12ビットADコンバータ (ADC)
ADC変換を同期するためのプログラマブル・トリガ・ユニット (PTU)
動作電圧範囲：3.5～20 V
CAN物理層（S12ZVMC256のみ）
LIN物理層（S12ZVML128、S12ZVML64、S12ZVML32、S12ZVML31のみ）
6個のパワーMOSFET用のゲート・ドライバ・ユニット (GDU)
最大2個の電流測定/センシング用オペアンプ

S12ZVMファミリ製品比較表
