i.MX 8ファミリ - Arm® Cortex®-A53、Cortex-A72、仮想化、ビジョン、3Dグラフィックス、4Kビデオ
- 先進的なフルチップ・ハードウェアの仮想化とドメイン保護による、複数OSプラットフォームへの迅速な導入
- HD x 4画面または4K x 1画面に、リッチで完全に独立したグラフィックス・コンテンツを表示
- 高性能のビジョン・パイプラインと音声処理サブシステムにより、インタラクティブ性のあるビジョンと音声認識を実現
- ピンと電源に互換性のあるパッケージと、ソフトウェアで利用しやすいコピー・イグザクトIPブロックを利用して、複数の製品を迅速に導入可能
- Android™、Linux®、FreeRTOS、QNX™、Green Hills®、Dornerworks XEN™
- オートモーティブAEC-Q100グレード3（-40°～125° C Tj）、インダストリアル（-40°～105° C Tj）
- NXPの10年および15年の長期製品供給プログラムのサポート対象
i.MX 8アプリケーション・プロセッサは、NXPのEdgeVerse™エッジ・コンピューティング・プラットフォームの一部です。
詳しい情報やサンプルの供給状況については、NXPサポートにお問い合わせください。
製品詳細
ブロック図
図を選択する。:
特長
プロセッサ・コンプレックス
- コア・コンプレックス#1：Cortex-A53 x 4
- コア・コンプレックス#2：Cortex-A72 x 2
- Cortex-M4F x 2
- HIFI4 DSP x 1
マルチメディア
- 16 Vec4シェーダGPU、コンピュート・ユニット x 32、OpenGL® ES 3.2およびVulkan®のサポート、テッセレーションとジオメトリ・シェーディング
- GPU分割アーキテクチャにより、8シェーダ・コア x 2を実現
- ビジョン拡張機能
- 4k h.265デコード、1080p h.264エンコード
コネクティビティ
- PCIe 3.0 x 2（2レーンまたは1レーン x 2）
- オーディオ・ビデオ・ブリッジング (AVB) 対応ギガビット・イーサネット x 2
- FlexCAN x 3
- 12ビットADC x 2（各8チャネル）
- USB 3.0 x 1、USB 2.0 x 2、PHY付き
- SD 3.0およびeMMC 5.1 x 3
- SPI x 4、ESAI x 2、SAI x 5、キーパッド x 1
- I2C（高速）×5、I2C（低速）× 8
- SPDIF x 1、MPEG-2 T/S x 2
- FPGAインターフェース (QuadSPI) x 1
ディスプレイ
- インライン・ブレンディングおよびワープ搭載ディスプレイ・プロセッサ・コントローラ x 2
- SafeAssureフェイルオーバー対応（各DPC）
- 4レーンMIPI DSI x 2
- 4レーンMIPI CSI x 2
- LVDS x 2
- HDCP* 2.2対応HDMI* 2.0 TX x 1、eDP* 1.2 x 1、DP* 1.4 x 1
- HDCP 2.2対応HDMI 1.4 RX x 1
セキュリティ
- ハイ・アシュアランス・ブート、SHE
- TRNG、AES-128、AES-256、3DES、ARC4、RSA4096、SHA-1、SHA-2、SHA-256、MD-5
- RSA-1024、2048、3072、4096、およびセキュア・キー・ストレージ
- タンパ・ピン（アクティブおよびパッシブ）
- インライン暗号化エンジン (AES-128)
メモリ
- OctoSPI x 1またはQuadSPI x 2
- SATA 3.0（またはPCIe 3.0 1レーン x 1）
温度
- オートモーティブAEC-Q100グレード3（-40°～125° C Tj）、インダストリアル（-40°～105° C Tj）
先進のパワー・マネジメント

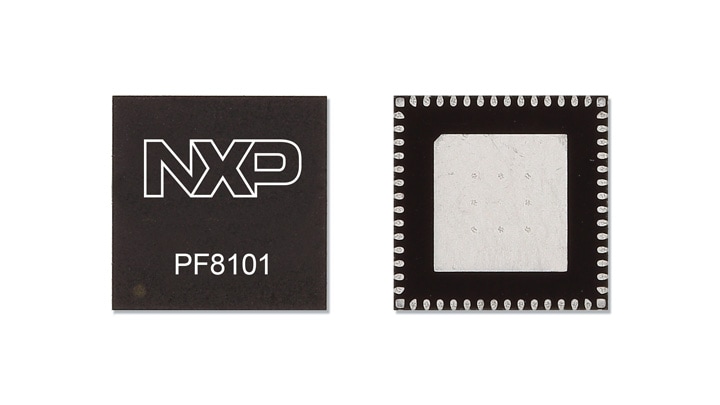

- 推奨PMIC：PF8200：i.MX 8およびi.MX 8Xファミリ向けパワーマネジメントIC
関連製品
i.MX 8Mファミリ - Arm® Cortex®-A53、Cortex-M4、オーディオ、音声、ビデオ
9-Channel Power Management Integrated Circuit (PMIC) for High-Performance Processing Applications
7-Channel Power Management Integrated Circuit for High Performance Applications, Fit for ASIL B Safety Level
高性能プロセッシング・アプリケーション向け12チャネル・パワーマネジメント集積回路 (PMIC)
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-10 の 38 ドキュメント
コンパクトリスト
アプリケーション・ノート (23)
-
i.MX 8/RT MIPI DSI/CSI-2[AN13573]
-
i.MX ROMs Log Events[AN12853]
-
i.MX Manufacturing Protection[AN13222]
エラッタ (1)
-
Mask Set Errata for Mask 1N94W[IMX8_1N94W]
カタログ (1)
-
i.MX 8 Series Applications Processors Brochure[IMX8SERAPPBR]
クイック・リファレンス・ガイド (1)
-
i.MX 8QM applications processors – Software Stack QRG[I.MX-8QM-SOFTWARE-STACK]
データ・シート (5)
ドキュメント (1)
-
MCIMX8M-WEVK Board User Manual[UM12233]
ファクト・シート (1)
-
i.MX 8 Applications Processors – Fact Sheet[IMX8FAMFS]
ユーザ・ガイド (3)
リファレンス・マニュアル (2)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
3 ハードウェア提供
-
評価・開発ボードi.MX 8QuadMaxマルチセンサリー・イネーブルメント・キット (MEK)注目
-

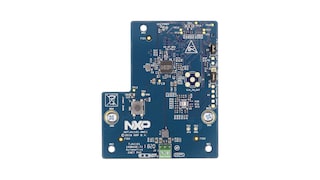

評価・開発ボードS32K148EVBおよびi.MX8用TJA1101車載イーサネット・アダプタ注目
-

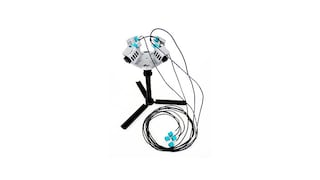

リファレンス・デザインi.MX Surround View System
