画像にカーソルを合わせると拡大表示されます。

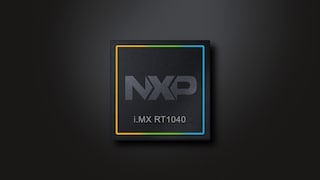

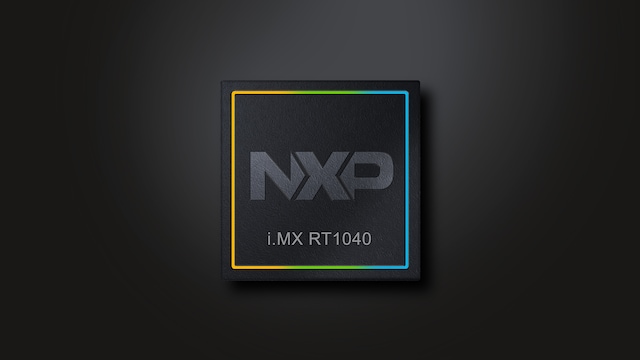

i.MX RT1040クロスオーバーMCUは、Arm^® Cortex^®-M7コアをベースとし、インダストリアル＆IoTアプリケーション向けにリアルタイム性能と高集積を実現します。

i.MX RT1040のCM7は最大600 MHzで動作し、TCMまたは汎用として構成可能な512 KBのオンチップRAMを備えています。このファミリは、さまざまなメモリ・インターフェースに加え、UART、SPI、I²C、USB、CANなどの幅広いコネクティビティ・インターフェースを提供します。i.MX RT1040は、169 BGAの小型パッケージおよび最大125°Cの拡張温度範囲によって、さらなる柔軟性を提供します。

i.MX RT1040ファミリは、SDK、各種IDE、セキュア・プロビジョニング、構成ツールを含むMCUXpressoエコシステムによってサポートされ、迅速な開発を可能にします

データ・シート

リファレンス・マニュアル

製品詳細

ブロック図

i.MX RT1040 MCU

図を取得する PDF

特長

性能

Arm Cortex-M7 @ 600 MHz
3020 CoreMark / 1284 DMIPS
低レイテンシのリアルタイム応答：最短20 ns
内蔵DC-DCコンバータによる低い動的電力
24 MHzでの低消費電力動作モード

ソフトウェア＆ツール

MCUXpressoエコシステムのサポート
- 各種IDEを選択可能
- ピン、クロック、ペリフェラル、セキュリティ、メモリの構成ツール
- セキュリティのプログラミングおよびプロビジョニング・ツール
- ソフトウェア開発キット
Zephyr RTOSのサポート

メモリ

最大512 KBの密結合メモリ (TCM)
広範な外部メモリ・インターフェース・オプション

NAND、eMMC、QuadSPI NORフラッシュ、パラレルNORフラッシュ

グラフィックス

GUIおよび拡張HMI向けの高度なマルチメディア

2Dグラフィックス・アクセラレーション・エンジン
LCDディスプレイ・コントローラ（WXGA 1366 x 768まで）
3つのI2Sによる高性能マルチチャネル・オーディオ

パッケージ

コンパクトなパッケージ：169 BGA 9x9 mmおよび11x11 mm

温度および認定

堅牢な拡張産業用温度範囲：–40°C～+125°C

ワイヤレス・コネクティビティ・インターフェース

Wi-Fi^®、Bluetooth^®、Bluetooth Low Energy、ZigBee^®、Thread^™

i.MX-RT1020

アクティブ

類似

i.MX RT1020：Arm^® Cortex^®-M7搭載クロスオーバーMCU

データ・シート:
PDF

i.MX-RT1050

アクティブ

類似

i.MX RT1050 Arm^® Cortex^®-M7コア搭載クロスオーバーMCU

データ・シート:
PDF

i.MX-RT1060

アクティブ

類似

i.MX RT1060：Arm^® Cortex^®-M7搭載クロスオーバーMCU

データ・シート:
PDF

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

ドキュメント

クイック・リファレンスドキュメンテーションの種類

1-10 件/全 38 ドキュメント

コンパクトリスト

AN14673: i.MX RT1040 Product Lifetime Usage Estimates[AN14673]

HTML | PDFMay 23, 2025改訂 1.0
Design with RT1040-EVK for RT104x Devices[AN14570]

HTML | PDFMay 12, 2025改訂 2.0
How to Enable Embedded Trace Macrocell (ETM) Trace for i.MX RT10xx Series[AN14330]

PDFJun 12, 2024改訂 1
AN14284: Timing Parameter Tuning for FlexIO Emulated Interface[AN14284]

HTML | PDFApr 12, 2024改訂 1
Dynamic Loading of Code by Overlay[AN14260]

HTML | PDFApr 10, 2024改訂 1
Use QDC/ENC/Quad Timer Peripherals to Calculate the Angle and Speed of the Quadrature Encoder[AN14254]

PDFApr 4, 2024改訂 1.0
An Approach to Enable a Glitch Filter on FlexIO[AN14051]

PDFOct 16, 2023改訂 1
Implement second bootloader on i.MXRT10xx series[AN12604]

PDFSep 21, 2023改訂 1
i.MX RT eMMC RPMB Enablement[AN13975]

PDFJun 12, 2023改訂 1
Connect i.MX RT1060 to USB 4G Module (RNDIS Mode)[AN13940]

PDFApr 26, 2023改訂 0
Application Hints for i.MX RT1040 and i.MX RT1060X[AN13592]

PDFOct 19, 2022改訂 1
How to Enable SWO Trace for i.MX RT10xx Series[AN13234]

PDFJul 6, 2022改訂 1
PMSM Field-Oriented Control on MIMXRT10xx EVK[AN12214]

PDFJan 20, 2022改訂 1
USB2.0 Certification Pre-Test for i.MXRT Series[AN13474]

PDFJan 14, 2022改訂 0
U-Disk and SD Card Update in SFW[AN13499]

PDFDec 25, 2021改訂 0
AWS OTA Update on i.MX RT Platform[AN13469]

PDFDec 6, 2021改訂 0
Handwritten Digit Recognition Using TensorFlow Lite Micro on i.MX RT devices[AN12603]

PDFOct 20, 2021改訂 1
Alibaba Cloud OTA on i.MX RT Platform[AN13383]

PDFAug 31, 2021改訂 0
How to Use .mac File to Initialize Device Connected to FlexSPI on i.MX RT[AN13112]

PDFAug 30, 2021改訂 0
FlexIO Emulation on SPI Slave Device which Works in Continuous Mode with Dynamic Frame Size[AN13358]

PDFAug 24, 2021改訂 0
EMC Design Recommendation on i.MXRT Series[AN13202]

PDFMar 26, 2021改訂 0
FlexIO Low Power State Machine on i.MX RT1010[AN12845]

PDFMay 12, 2020改訂 0
Emulating 6800 Bus with the FlexIO on RT1010[AN12813]

PDFApr 13, 2020改訂 0
Emulating LIN Leader/Follower with the FlexIO on i.MX RT Series MCU[AN12788]

PDFMar 23, 2020改訂 0
Emulating SPI with the FlexIO on I.MXRT Series MCU[AN12780]

PDFMar 23, 2020改訂 0
Emulating UART with the FlexIO on RT1010[AN12772]

PDFMar 10, 2020改訂 0
Emulating I2S Bus with the FlexIO on RT1010[AN12758]

PDFMar 4, 2020改訂 0
Emulating SSI Bus with the FlexIO on RT1010[AN12759]

PDFMar 4, 2020改訂 0
Generating PWM and PFM by Using FlexIO[AN12713]

PDFFeb 19, 2020改訂 0
Emulating IRDA with the FlexIO on RT1010[AN12721]

PDFFeb 11, 2020改訂 0
Using FlexIO to emulate Parallel Camera Interface on i.MX RT[AN12686]

PDFJan 20, 2020改訂 0

Application note software for AN14284[AN14284SW]

ZIPApr 12, 2024改訂 1
Application Note Software for AN14260[AN14260SW]

ZIPApr 10, 2024改訂 1
Application note software for AN13940[AN13940SW]

ZIPApr 25, 2023改訂 0

i.MX RTクロスオーバーMCUシリーズ　ブローシャ[IMXRTPORTBR]

PDFOct 28, 2024改訂 2

IMXRT1040CEC: i.MX RT1040 Crossover Processors for Consumer Products[IMXRT1040CEC]

PDFApr 15, 2025改訂 4
RT1040XECDS: i.MX RT1040 Crossover Processors for Extended Industrial Products[IMXRT1040XEC]

PDFApr 15, 2025改訂 4

i.MX RT1040 Processor Reference Manual[IMXRT1040RM]

PDFNov 30, 2024改訂 3
