製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KMシリーズCortex-M0+

KM1x: 50 MHz, Mainstream Precision Metrology Microcontrollers based on Arm^® Cortex^®-M0+
KM3x: 50–75 MHz Precision Metrology MCUs with Segment LCDs Based on Arm^® Cortex^®-M0+

Features

Microcontroller

MKM34Z5128CLL5 MCU:

50 MHz
128 KB flash
16 KB RAM
low power
LQFP100 package

Connectivity

USB interface with mini-AB USB connector

Power Management

Independent, battery-operated power supply for real-time clock (RTC) and tamper detection modules

Debug

Open-source JTAG/SWD (OpenSDA) with virtual serial port

Sensors

Three-axis accelerometer/anti-tamper tilt sensor (MMA8491Q)

Display

Large 160-segment glass LCD

Support

IrDA support

Four user-controllable LEDs
NTC temperature sensor
7-channel sinusoidal signal generator with USB interface for emulating the AC net waveforms
General-purpose Tower^® plug-in (TWRPI) socket
External tamper pins
Potentiometer

購入オプション

クリックして展開

TWR-KM34Z50MV3
アクティブ

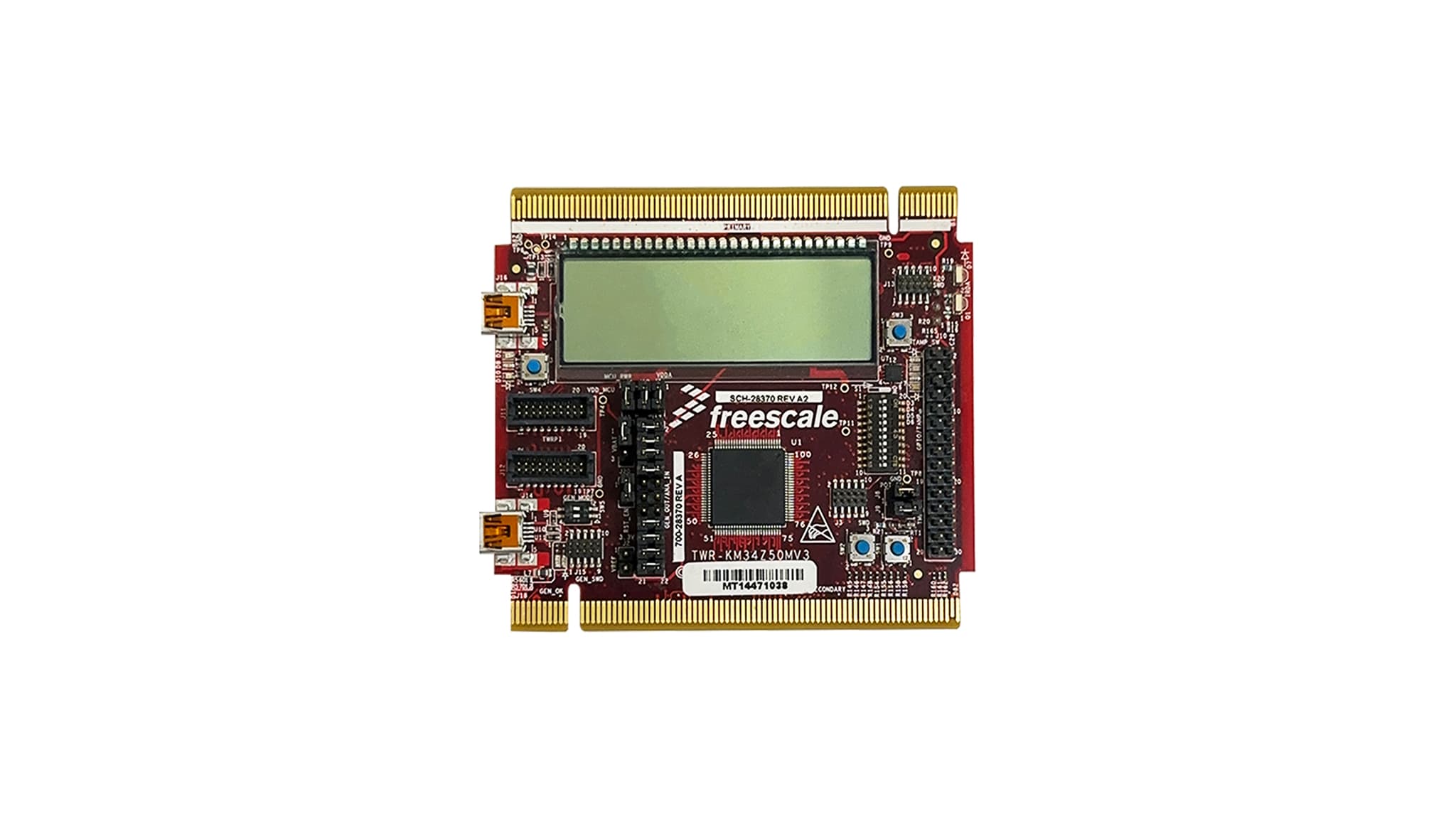

Tower System Development Board for Kinetis KM34 (75 MHz) MCUs.

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

TWR-KM34Z50M
製造中止

Tower System Development Board for Kinetis KM14, KM33 and KM34 (50 MHz) MCUs.

キットの内容

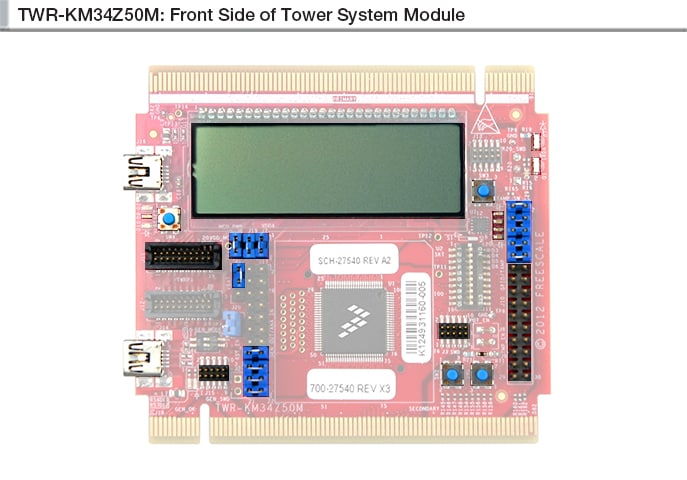

TWR-KM34Z50M board assembly
Three feet A to mini-B USB cable for debug interface and power or USB-to-serial interface for TWR-KM34Z50M
CR2025 coin cell battery for VBAT power supply
Quick start guide

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

1-10 件/全 13 ドキュメント

コンパクトリスト

API reference manual for Kinetis M bare-metal drivers and software examples. (Unzip and open refman.html)[KMSWDRVAPIRM]

ZIPNov 24, 2016改訂 4.1.6
FFT-Based Algorithm for Metering Applications - Application Note[AN4255]

PDFJul 26, 2015改訂 4
Relevant and Non-Relevant code separation with Kinetis M[AN5141]

PDFJun 18, 2015改訂 0
The High-Performance Data Acquisition Circuit[AN5101]

PDFMay 7, 2015改訂 0
Emulating I2S bus on Kinetis^®-M[AN4944]

PDFApr 28, 2014改訂 0

Software for AN4944[AN4944_SW]

ZIPApr 28, 2014改訂 0

Installing Service Pack Updater Archive for CodeWarrior Tools (Windows) - Quick Start[CW_MCU_SP_QS]

PDFMar 29, 2013改訂 10.3

CW MCU v10.6 Installation Instructions – Read Me First[CW-MCU-README]

PDFDec 11, 2014改訂 0

KM Series MCUs – Fact Sheet[KNTSKM3XFS]

PDFFeb 26, 2021改訂 8

TWR-K21F120M Tower System Module Quick Start Guide[TWRKM34Z50MV3QSG]はじめに

PDFDec 15, 2014改訂 0
TWR-KM34Z50M - Quick Start Guide[TWRKM34Z50MQSG]はじめに

PDFNov 26, 2014改訂 1
TWR-KM34Z50 Tower Module - User's Guides[TWRKM34Z50UM]はじめに

PDFDec 11, 2014改訂 2
Set of general Math and motor control functions for Arm^® Cortex^®-M0+ Core[CM0MCLUG]はじめに

PDFOct 8, 2013改訂 0

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

2 設計・ファイル

プリント基板と回路図
TWR-KM34Z50M Schematics

ZIP改訂 A4Oct 31, 2013 00:00:00463.50 KBTWR-KM34Z50M_SCH

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
TWR-KM34Z50M Design Package

EXE改訂 1.2.0.4Jan 8, 2014 00:00:006.06 MBTWR-KM34Z50M_PWB

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

2 ソフトウェア・ファイル

デモソフトウェア
TWR-KM34Z50M Tower card E-meter Demo SW

ZIP改訂 1.0Jan 7, 2014 00:00:007.21 MBTWR-KM34_DEMO_SW
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
デバッグと可視化ツール
マイクロコントローラ用Linkserver

ダウンロード・オプション

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
