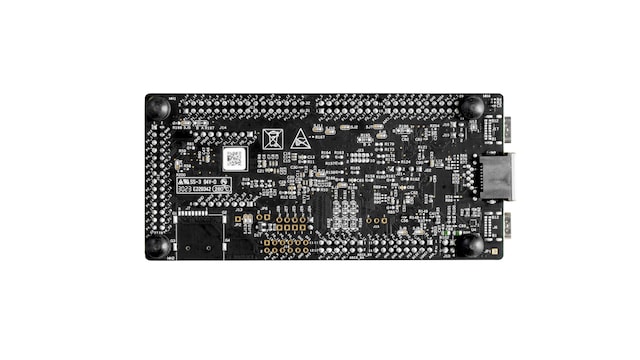

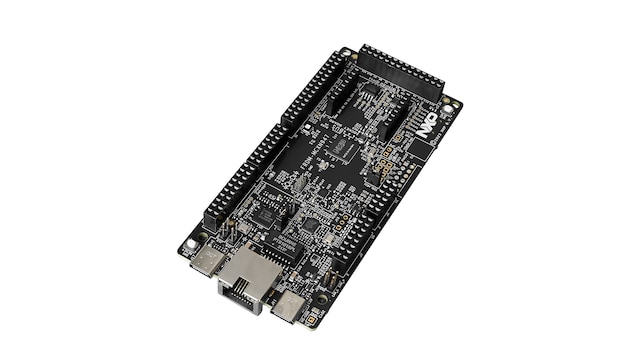

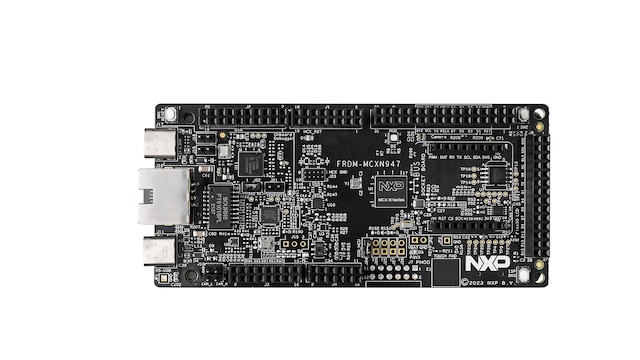

MCX N94/N54 MCU用FRDM開発ボード

画像にカーソルを合わせると拡大表示されます。

ブロック図

FRDM-MCXN947のブロック図

FRDM-MCXN947 Block Diagram

対応製品

センサ

I3C/I²Cデジタル温度センサ

プロセッサ&マイクロコントローラ

MCX Nシリーズ・マイクロコントローラ

特長

マイクロコントローラ

  • MCX-N947 デュアルArm Cortex-M33コア、最適化された効率で各150 MHz動作、最大2 MBのデュアルバンク・フラッシュとオプションのフルECC RAM、外部フラッシュ
  • アクセラレータ:
    • ニューラル・プロセッシング・ユニット、PowerQuad、Smart DMAなど

メモリ拡張

  • *DNP microSDカード・ソケット。

コネクティビティ

  • イーサネットPHYおよびコネクタ
  • HS USB Type-Cコネクタ
  • SPI/I2C/UARTコネクタ(PMOD/mikroBUS、DNP)
  • Wi-Fiコネクタ(PMOD/mikroBUS、DNP)
  • CAN-FDトランシーバ

デバッグ

  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
  • JTAG/SWDコネクタ

センサ

  • P3T1755 I3C/I2C温度センサ、タッチ・パッド

拡張オプション

  • Arduino®ヘッダー(FRDM拡張用列付き)
  • FRDMヘッダー
  • FlexIO/LCDヘッダー
  • SmartDMA/カメラ・ヘッダー
  • Pmod *DNP
  • mikroBUS

ユーザー・インターフェース

  • RGBユーザーLEDに加え、リセット、ISP、ウェイクアップの各ボタン

購入オプション

FRDM-MCXN947-Image

クリックして展開

  • FRDM-MCXN947

  • FRDM Development Board for MCX N94 and N54 MCUs.

  • JP¥3,200
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
