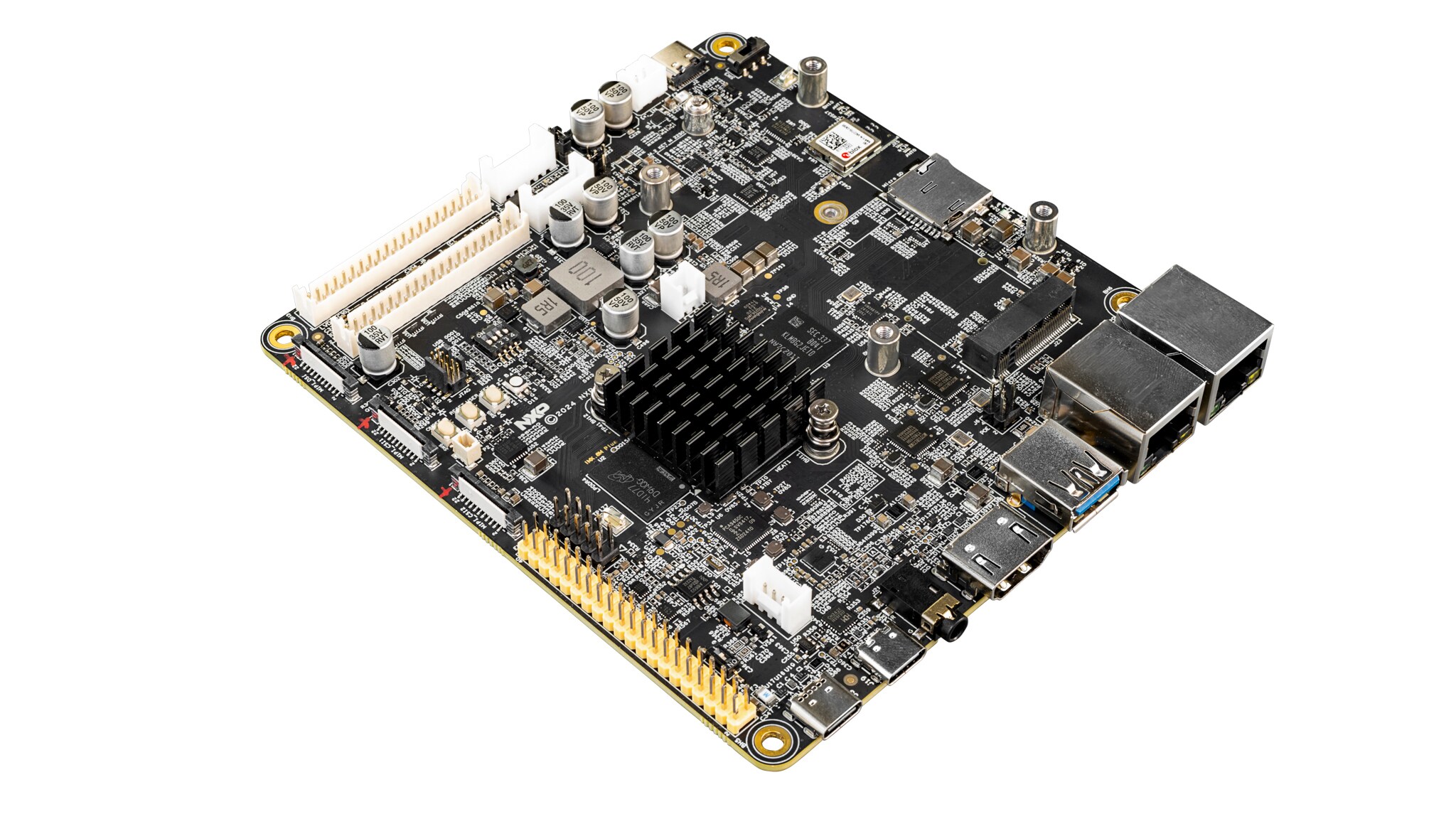

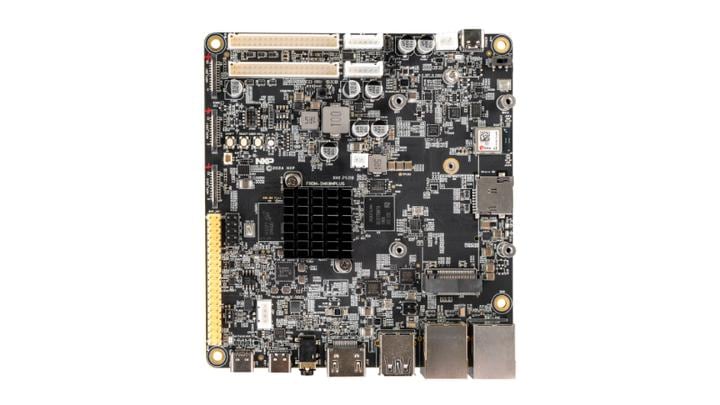

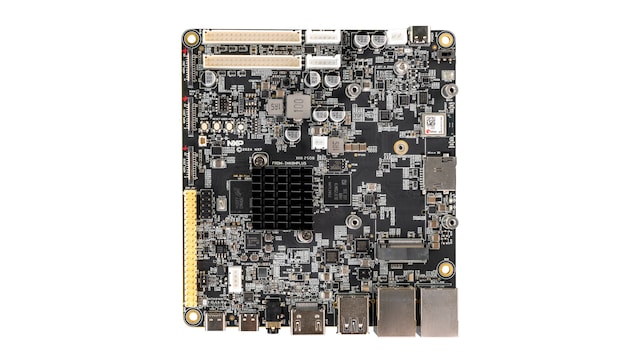

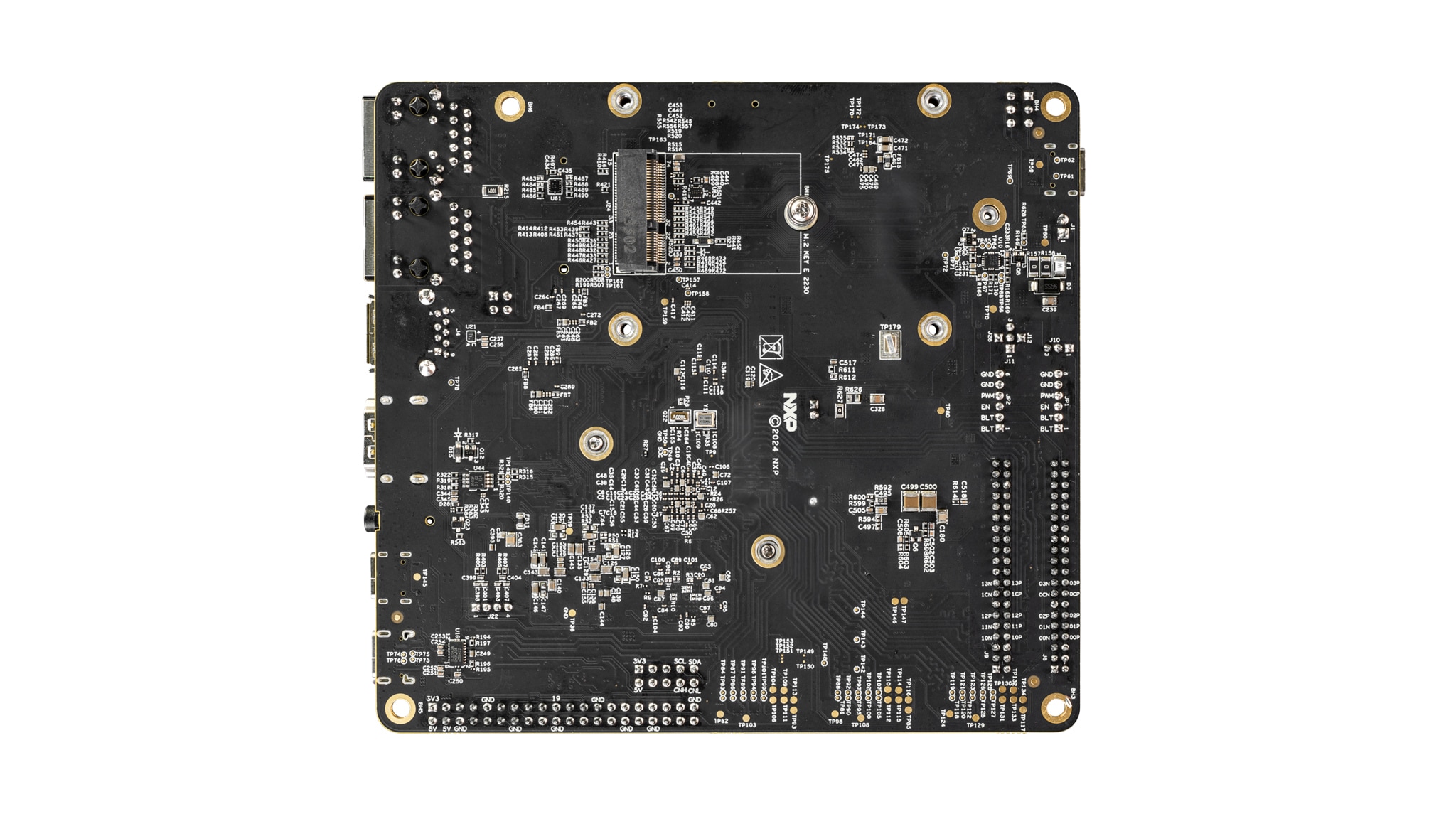

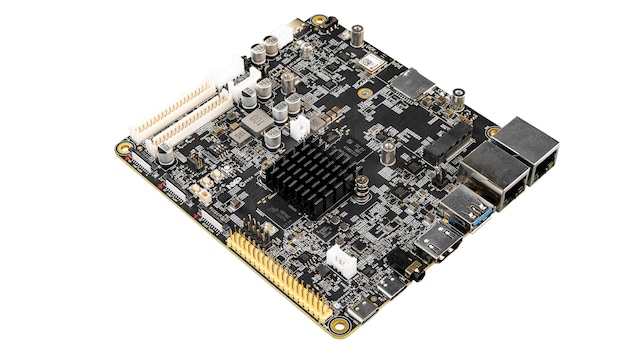

FRDM i.MX 8M Plus開発ボード

FRDM-IMX8MPLUS
アクティブ

画像にカーソルを合わせると拡大表示されます。

FRDM i.MX 8M Plus開発ボードは、i.MX 8M Plusアプリケーション・プロセッサを搭載した低コストでコンパクトな開発ボードです。Wi-Fi 6 + Bluetooth Low Energy 5.3 + 802.15.4対応のNXPのトライラジオ・ソリューションを備えたIW612モジュールを搭載しており、最新のインダストリアル＆IoTアプリケーションの開発に最適です。この開発ボードには、LPDDR4、eMMCストレージが搭載され、迅速なブート時間、PMIC、および拡張機能を実現します。

ブロック図

FRDM i.MX 8M Plus開発ボード

FRDM-IMX8MPLUS-BD
図を取得する PDF

対応製品

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCF2131: 水晶振動子搭載のナノパワー高精度RTC

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1051: High-Speed CAN Transceiver

汎用I/O (GPIO)

  • PCAL6416A: 低電圧変換16ビットI²Cバス/SMBus I/Oエキスパンダ

USBインターフェース

プロセッサ＆マイクロコントローラ

i.MX 8アプリケーションプロセッサ

  • i.MX8MPLUS: i.MX 8M Plus - Arm® Cortex®-A53、機械学習、ビジョン、マルチメディア、インダストリアルIoT

パワーマネージメント

PMIC

  • PCA9450: i.MX 8M Mini/Nano/Plus用パワー・マネジメントIC

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • IW612: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4トライラジオ・ソリューション

特長

プロセッサ

  • i.MX 8M Plusクアッド・アプリケーション・プロセッサ
  • Arm® Cortex-A53（最大1.8 GHz）x 4
  • Arm® Cortex-M7（最大800 MHz）x 1
  • Cadence® Tensilica® HiFi4 DSP（最大800 MHz）
  • ニューラル・プロセッシング・ユニット

メモリ​

  • 4 GB LPDDR4
  • 32 GB eMMC 5.1
  • 32 MB QSPI NOR

ディスプレイとカメラのインターフェース

  • MIPI-DSIインターフェース（FPC 22ピン・コネクタ）x 1
  • LVDSインターフェース（40ピン・ヘッダ）x 1
  • MIPI-CSIインターフェース（FPC 22ピン・コネクタ）x 2
  • eARC対応HDMI 2.0aコネクタ x 1

ワイヤレス​

  • u-blox MAYA-W276-00Bトライラジオ（Wi-Fi 6、Bluetooth LE 5.3、802.15.4）モジュール。802.15.4無線機能はThreadとZigBeeをサポート

オーディオ​

  • オーディオDAC
  • マイク/ヘッドフォン・ジャック

Connectivity​

  • 10/100/1000イーサネット・ポート x 2（TSN対応 x 1）
  • USB 3.0 Type A
  • USB 3.0 Type C
  • PCIe M.2インターフェース
  • 2 x 20のEXPI
  • I²CおよびCAN HDR

デバッグ​

  • JTAGコネクタ
  • UART（USB Type-C経由）

購入オプション

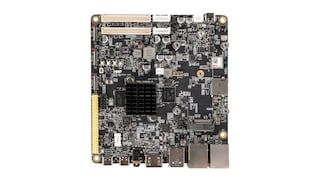

FRDM-IMX8MPLUS-Image

クリックして展開

FRDM-IMX8MPLUS
アクティブ

FRDM i.MX 8M Plus Development Board.

    $110.00 USD
    在庫あり :34

    通常 1～2営業日以内に配送

    カートに入れる
