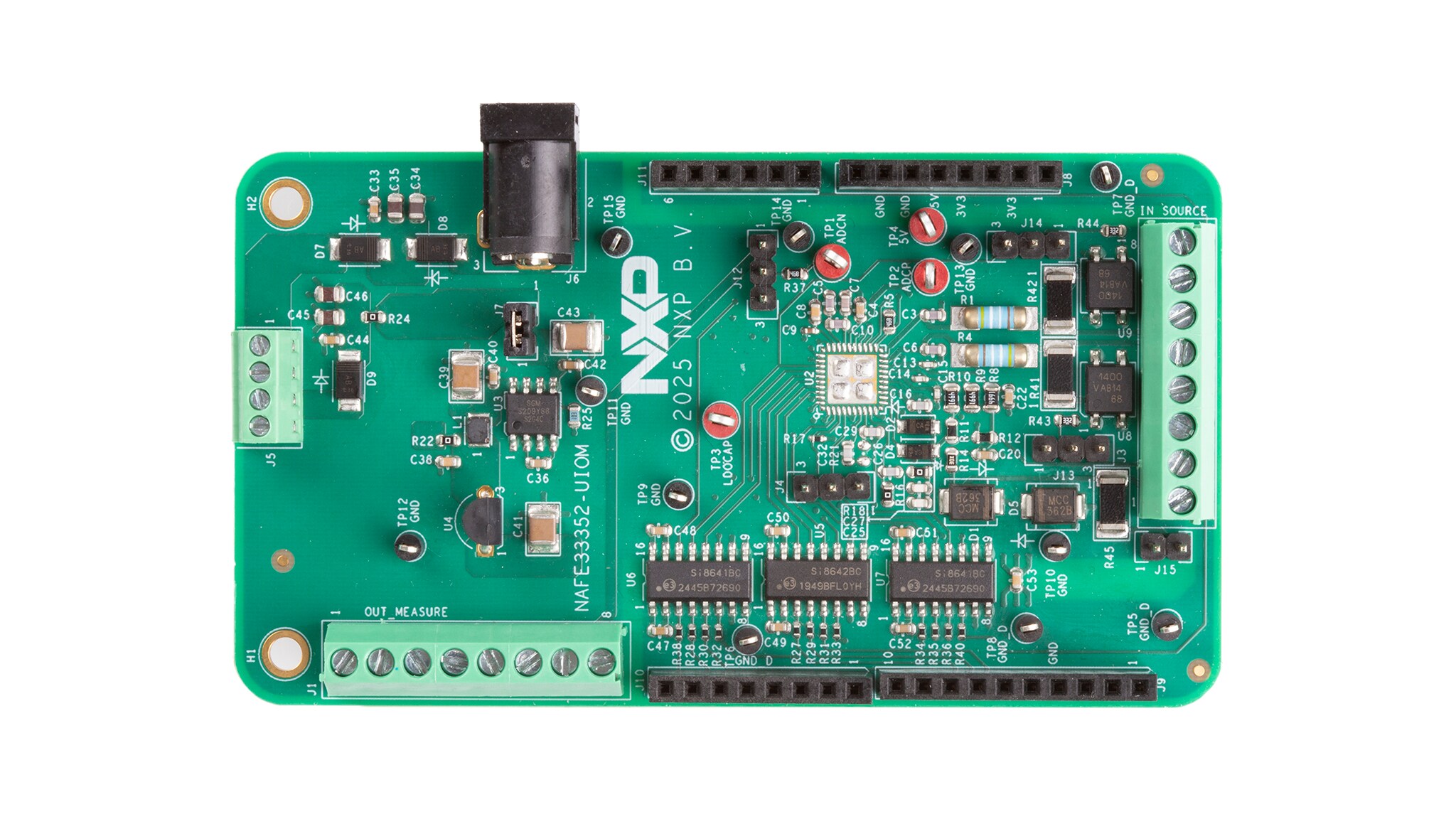

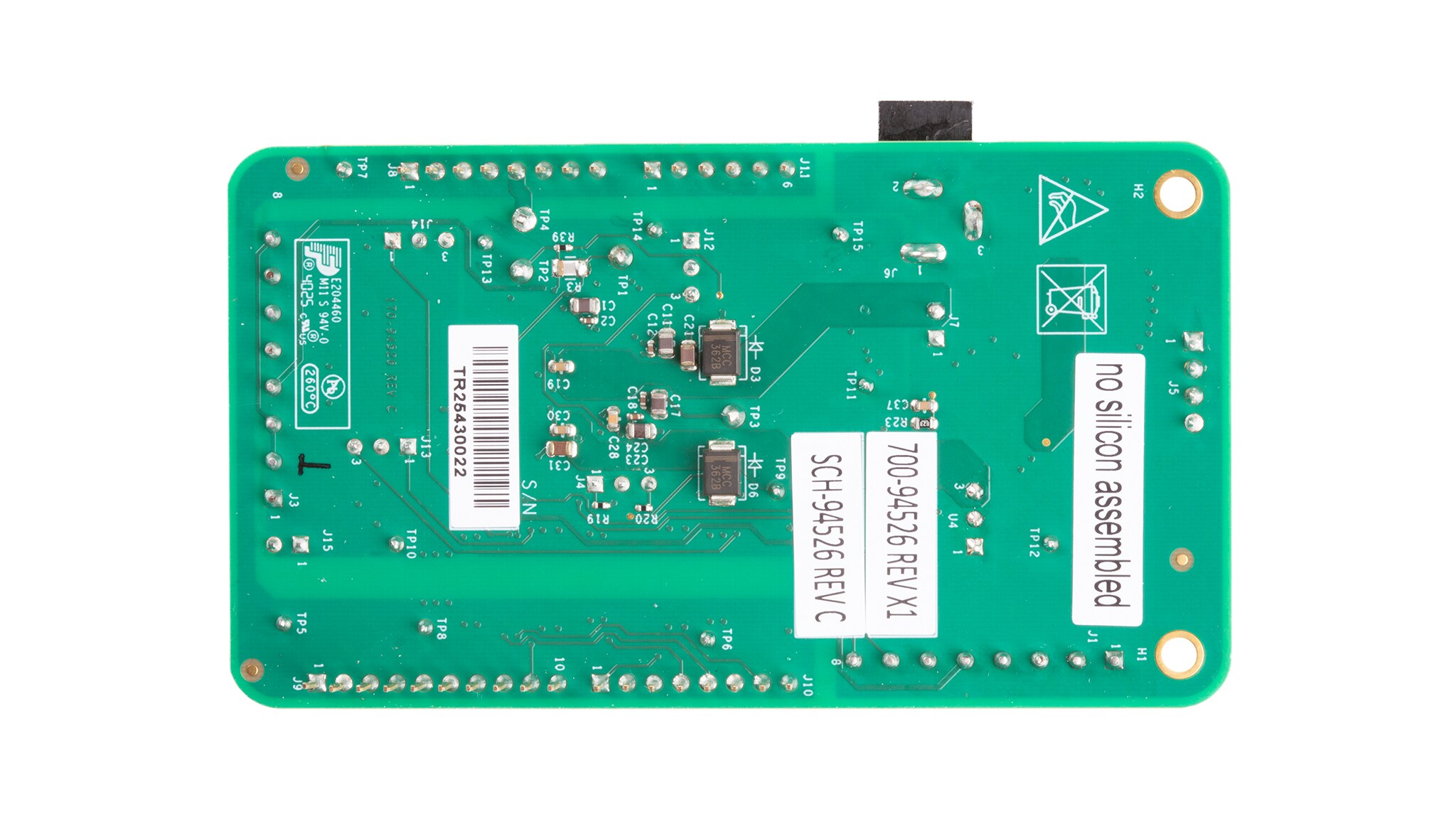

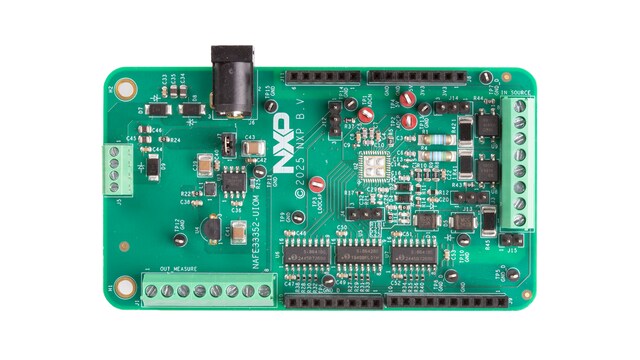

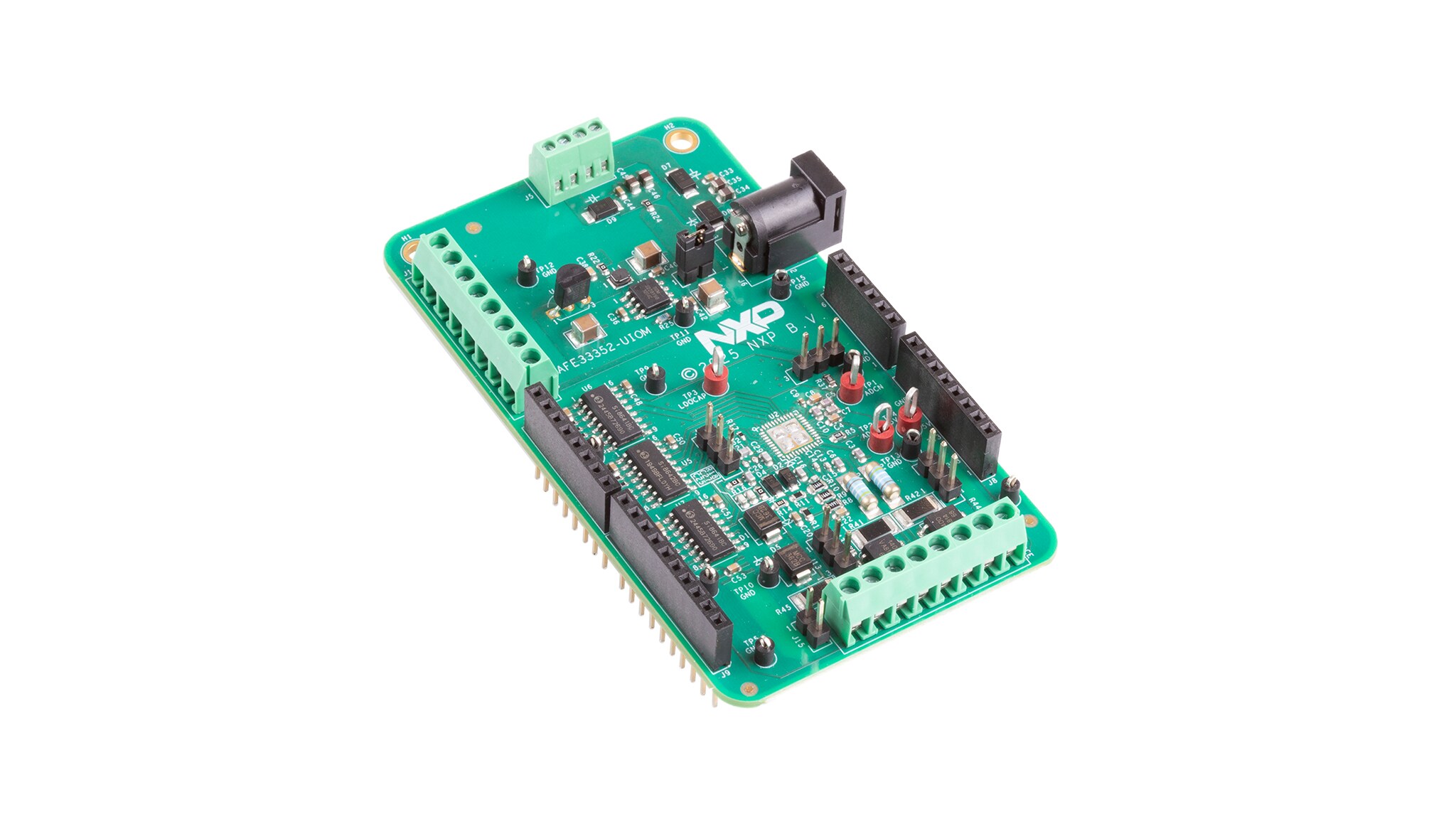

NAFE33352-UIOM Universal AIO AFE Arduino® Shield Evaluation Board

NAFE33352-UIOM 新規

画像にカーソルを合わせると拡大表示されます。

The NAFE33352-UIOM universal AIO AFE Arduino shield board is easy to test and designed for the NAFE33352, which is a highly configurable, industrial-grade universal analog input and output front-end (AFE). This Arduino shield board enables compact hardware design and enhanced software configurability with universal open-CMSIS driver packs.

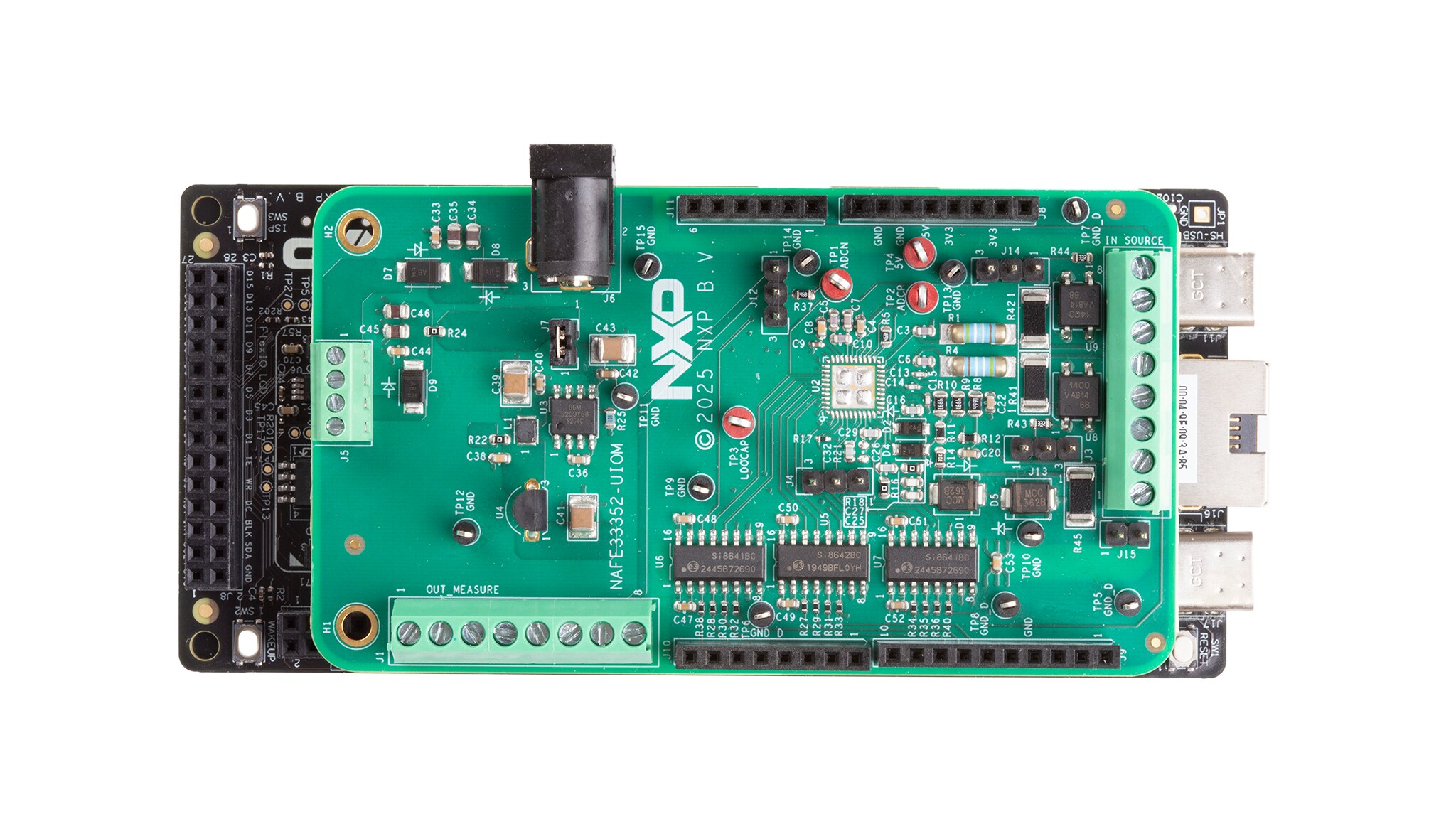

The shield board supports quick evaluation and plug-and-play compatibility with NXP MCU boards (MCX-N and LPC) having Arduino connector. Users can quickly generate analog output (voltage/currents) and perform voltage, current and temperature measurements (RTD and thermocouple), reducing the development time of the final application.

ブロック図

NAFE33352-UIOM

NAFE33352-UIOM Block Diagram
図を取得する PDF

対応製品

アナログとミックスド・シグナル

アナログ・フロントエンド

  • NAFEx3352: ソフトウェアで設定可能な入出力アナログ・フロントエンド・ファミリ

Features

Key Features

  • software‑configurable analog input and output
  • Two universal inputs
  • Digital-to-analog converter (DAC): 14‑ / 16‑ / 18‑bit options, 0 ksps to 100 ksps / 200 ksps for low‑power/high‑speed
  • Analog-to-digital converter (ADC): 16‑ / 24‑bit options, 7.5 sps to 288 ksps / 576 ksps for low‑power/high‑speed
  • ±36 V protected I/O (external transient‑voltage suppressor required for output)
  • Short‑circuit protection on both input and output

Board Highlights

  • Compact design: 90 mm X 50 mm size with Arduino connector
  • -40 °C to 125 °C temperature range
  • Easy-to-use evaluation platform with graphical user interface (GUI)
  • Electromagnetic compatibly (EMC)-compliant and ready-to-use complete hardware design

Channel Configurations

  • Ranges: ±12.5 V, ±25 mA, 1 mOhm-1 MOhm I/O
  • Factory calibration or user‑calibration options

Accuracy

  • ±0.01 % accuracy at room temperature
  • ±0.08 % accuracy over temperature (after room temperature calibration)
