Name: MCX N94x MCU用評価キット
Price: 143.91 USD
Availability: InStock

画像にカーソルを合わせると拡大表示されます。

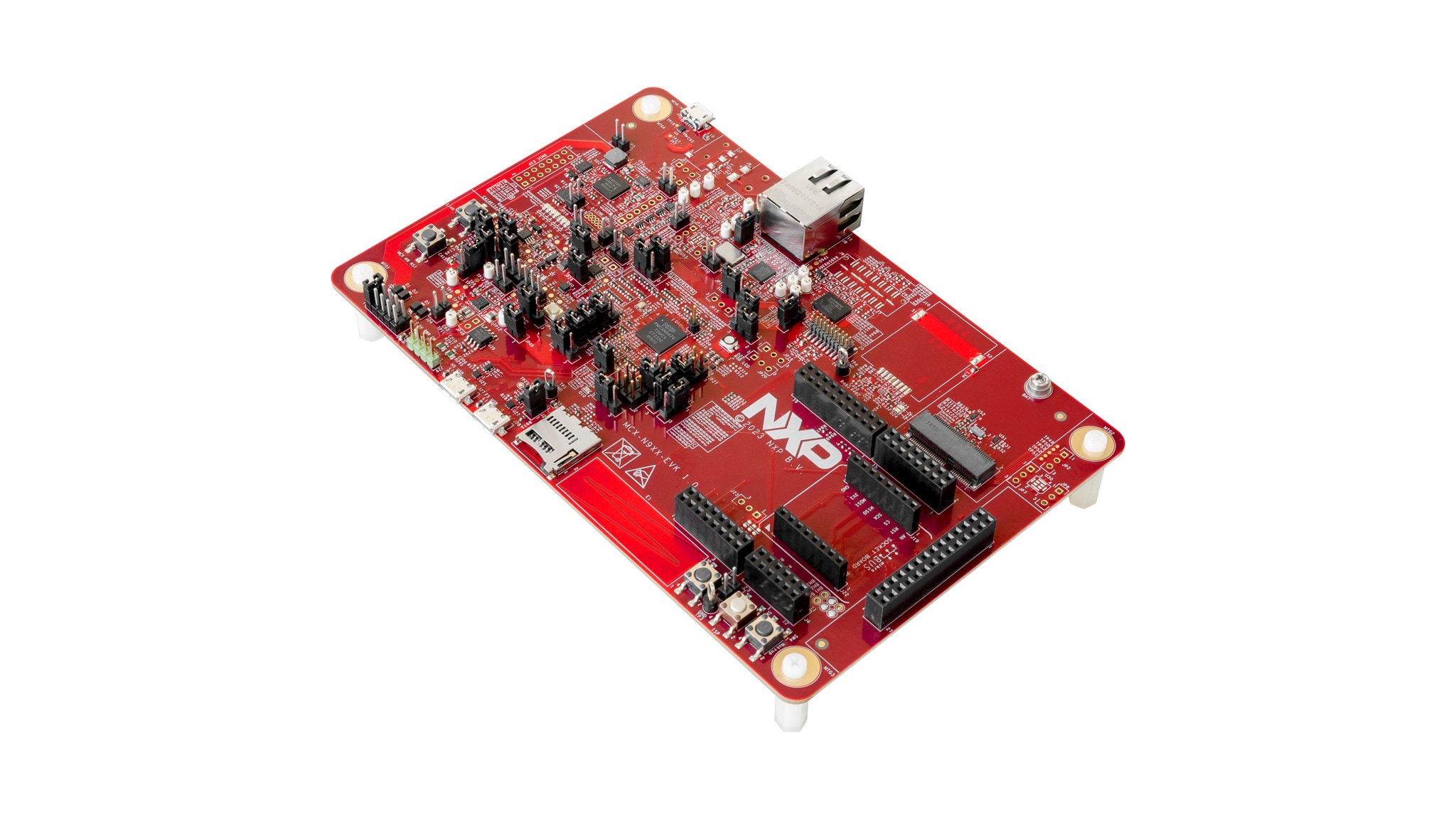

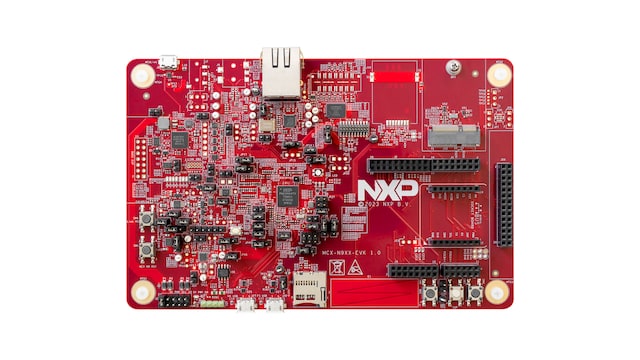

MCX-N9XX-EVKは、MCX N94/N54 MCUのプロトタイプ作成に役立つフル機能の評価キットです。MCUのI/Oへのアクセス用の業界標準のヘッダー、オープン・スタンダードの統合シリアル・インターフェース、電力測定機能付きオンボードMCU-Linkデバッガを備えています。NXPのアドオン・ボード用の拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブなどの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

デザイン・ファイル

ソフトウェア

製品詳細

ブロック図

MCX N94x MCU用評価キット

図を取得する PDF

対応製品

パワーマネージメント

PMIC

PCA9420-PCA9421: 低消費電力アプリケーション向けPMIC

センサ

I3C/I²Cデジタル温度センサ

P3T1755DP: I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ

プロセッサ＆マイクロコントローラ

MCX Nシリーズ・マイクロコントローラ

MCX-N94-N54-N53-N52-N24: MCX N94x/54x オンチップ・アクセラレータ、インテリジェントなペリフェラル、高度なセキュリティを備えた高集積マルチコアMCU

特長

マイクロコントローラ

MCX-N947 デュアルArm^® Cortex^®-M33コア、最適化された効率で各150 MHz動作、最大2 MBのデュアルバンク・フラッシュとオプションのフルECC RAM、外部フラッシュ

メモリ拡張

microSDカード・ソケット
QSPIフラッシュW25Q64 (64 Mbit)
pSRAM、OctalFlash、HyperRAMをサポート

コネクティビティ

イーサネットPHYおよびコネクタ
HS USB Micro Bコネクタ
SPI/I²C/UARTコネクタ（PMOD/mikroBUS、DNP）
Wi-Fiコネクタ（PMOD/mikroBUS、DNP）
FS USB Micro Bコネクタ
M.2コネクタ
CANコネクタ

デバッグ

オンボードMCU-Linkデバッガ、エネルギー・モニタ回路付き
JTAG/SWDコネクタ

センサ

P3T1755 I3C/I²C温度センサ、FXLS8964 3軸加速度センサ、可視光センサ

拡張オプション

Arduino^®ヘッダー（FRDM拡張用列付き）
FlexIO/LCDヘッダー
タンパ・ピン・ヘッダー
mikroBUS^™

ユーザー・インターフェース

RGBユーザーLEDに加え、リセット、ISP、ウェイクアップの各ボタン、タッチ・スライダ

ハードウェア

評価ボード

三相PMSMモータ制御向けFRDM拡張ボード

低電圧の三相永久磁石モータ制御向けFRDM拡張ボード。

FRDM-MC-LVPMSM

評価ボード

3軸IoT加速度センサ向けFRDM拡張ボード

FXLS8974CF 3軸IoT加速度センサ用のFRDM拡張ボード。

FRDM-XXXX-A8974

評価ボード

3.5インチTFT LCDモジュール

PAR-LCD-S035は、広視野角および静電容量式5点タッチ機能を備えた3.5インチ480x320 IPS TFT LCDモジュールです。

PAR-LCD-S035

購入オプション

クリックして展開

MCX-N9XX-EVK
アクティブ

Full Evaluation Kit for MCX N94 / N54 MCUs.

$143.91 USD

在庫あり :42

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

1-10 件/全 29 ドキュメント

コンパクトリスト

Using FlexIO to emulate Quad SPI Controller[AN14175]

HTML | PDFJul 23, 2025改訂 2.0
Flash Memory Swap Feature on MCX N Series[AN14145]

PDFJul 23, 2024改訂 3
USB to CAN-FD Adaptor based on MCXN947 Microcontroller[USB-CAN-FD-MCXN94-ACH-AN]

EXTERNALJun 20, 2024改訂 0
Using the Real Time Clock (RTC) on MCX[RTC-MCX-ACH-AN]

EXTERNALJun 20, 2024改訂 0
Using SmartDMA for Keyscan on MCX N Series MCU[AN14184]

HTML | PDFMay 15, 2024改訂 2
How to Use SmartDMA to Implement Camera Interface in MCXN MCU[AN14191]

HTML | PDFMay 7, 2024改訂 1.1
Using SmartDMA for Graphic on MCX N Series MCU[AN14172]

HTML | PDFMay 6, 2024改訂 2
Internal Reference Clock (IRC) Trim Feature on MCX N Series[AN14167]

PDFMar 25, 2024改訂 2
USB Remote Wake-up on MCXN947[AN14195]

HTML | PDFJan 29, 2024改訂 1
DCDC Usage on MCXNx4x/Nx3x[AN14185]

HTML | PDFJan 29, 2024改訂 1
MCXNx4x Flash Command Example[AN14178]

HTML | PDFJan 29, 2024改訂 1
Estimating Device Lifetime for MCX Nx4x[AN14180]

HTML | PDFJan 23, 2024改訂 1
Headset with Touch Function on MCX Nx4x[AN14177]

HTML | PDFJan 23, 2024改訂 1
MCX Nx4x MICFIL interface[AN14151]

HTML | PDFJan 23, 2024改訂 1
OPAMP usage on MCXN947[AN14190]

HTML | PDFJan 20, 2024改訂 1
CANopen Bootloader on MCX N Series[AN14146]

PDFJan 20, 2024改訂 1
Design Considerations for Optimizing Performance with MCX N Series[AN14139]

HTML | PDFJan 20, 2024改訂 1
Face Detection Demo with eIQ Neutron NPU Accelerated on MCX N947[AN14132]

PDFJan 20, 2024改訂 1
MCX Nx4x Inter-Core Communication Application Note[AN14150]

HTML | PDFJan 20, 2024改訂 1

Application Note Software for AN14178[AN14178SW]

ZIPMay 27, 2024改訂 0
Application Note Software for AN14184[AN14184SW]

ZIPMay 15, 2024改訂 2

MCXNx4x_0P02G[MCXNx4x_0P02G-ES]

PDFJan 22, 2024改訂 1.0

MCXNx4x Data sheet[MCXNX4X-DS]

PDFMar 4, 2025改訂 7.0

FRDM-MCXN947 Board User Manual[UM12018]

HTML | PDFAug 29, 2024改訂 2
MCX-N5XX-EVK Board User Manual[UM12019]

HTML | PDFJul 10, 2024改訂 2
MCX-N9XX-EVK Board User Manual[UM12036]

PDFJul 10, 2024改訂 2

MCXNx4x Hardware Design Guide[UG10092]

HTML | PDFApr 7, 2025改訂 4.1
MCX Nx4x Power Management User Guide[UG10101]

PDFApr 12, 2024改訂 2
Getting Started with MCXNx4x-EVK[GS-MCXNx4x-EVK]はじめに

HTMLJan 3, 2024

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

1-5 件/全 11 ハードウェア提供

アダプタ、ケーブル、ソケット
Touch Module for FRDM Board
アクティブ
拡張ボード

FRDM-TOUCH類似
評価・開発ボード

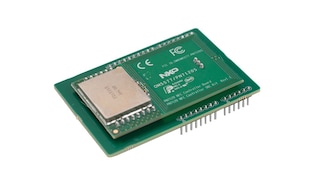

Development Kits for PN7120 Plug’n Play NFC Controller
