MCX A345 MCUおよびMCX A346 MCU用FRDM開発ボード

FRDM-MCXA346
アクティブ

画像にカーソルを合わせると拡大表示されます。

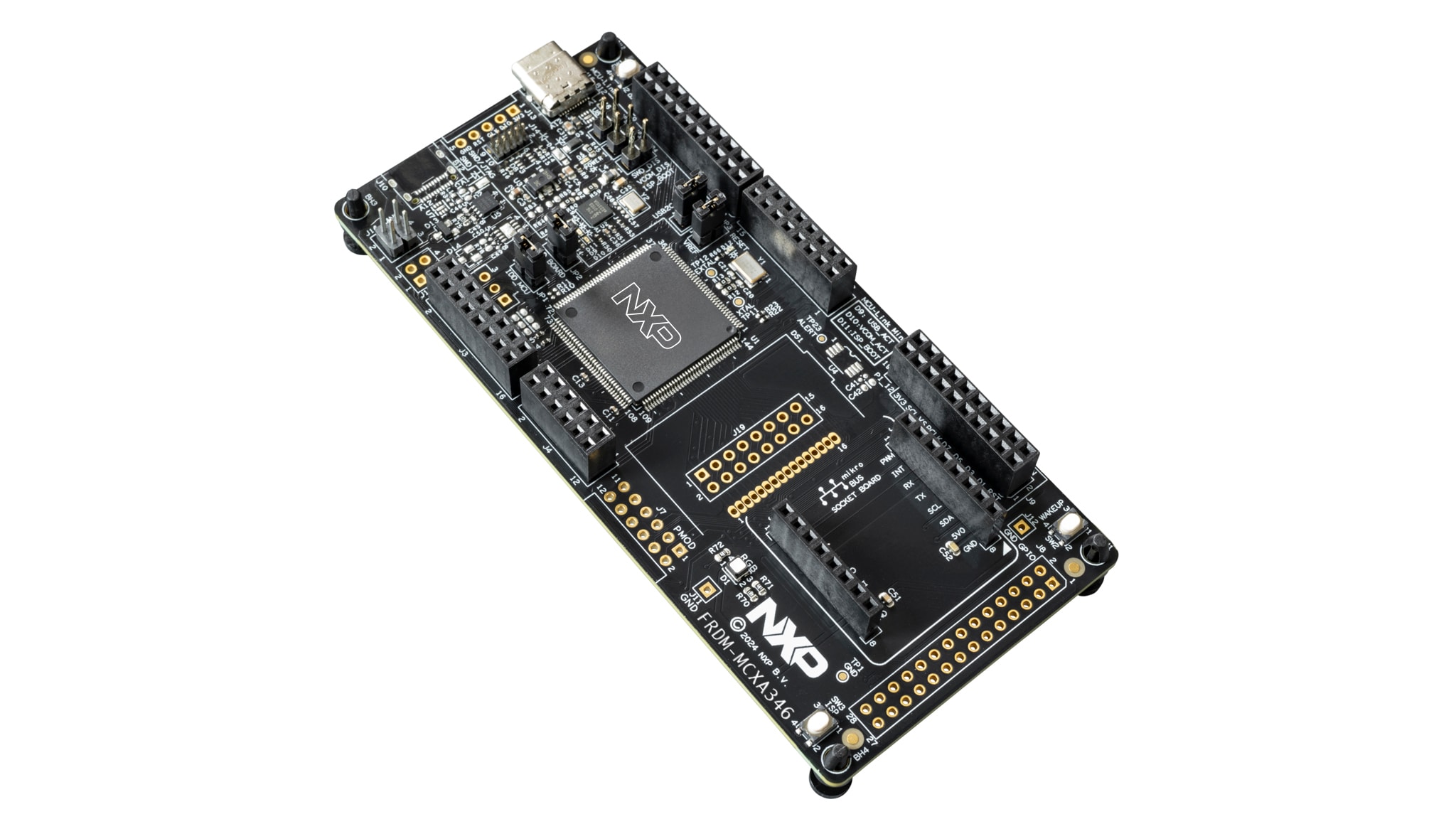

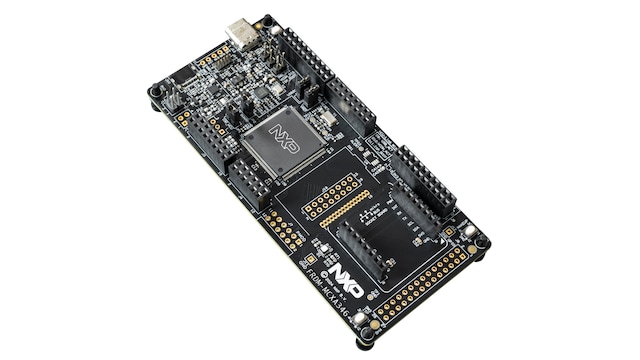

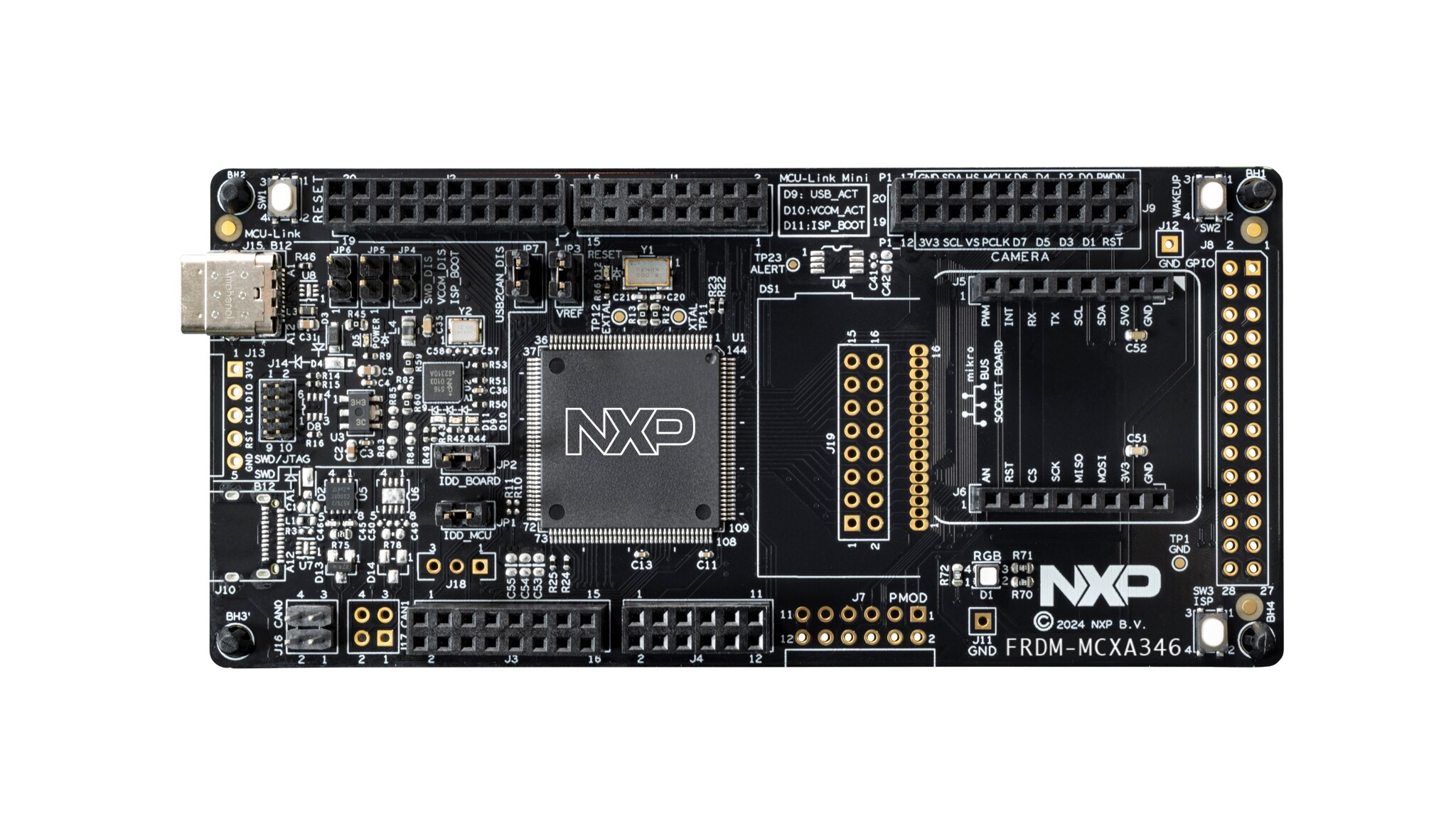

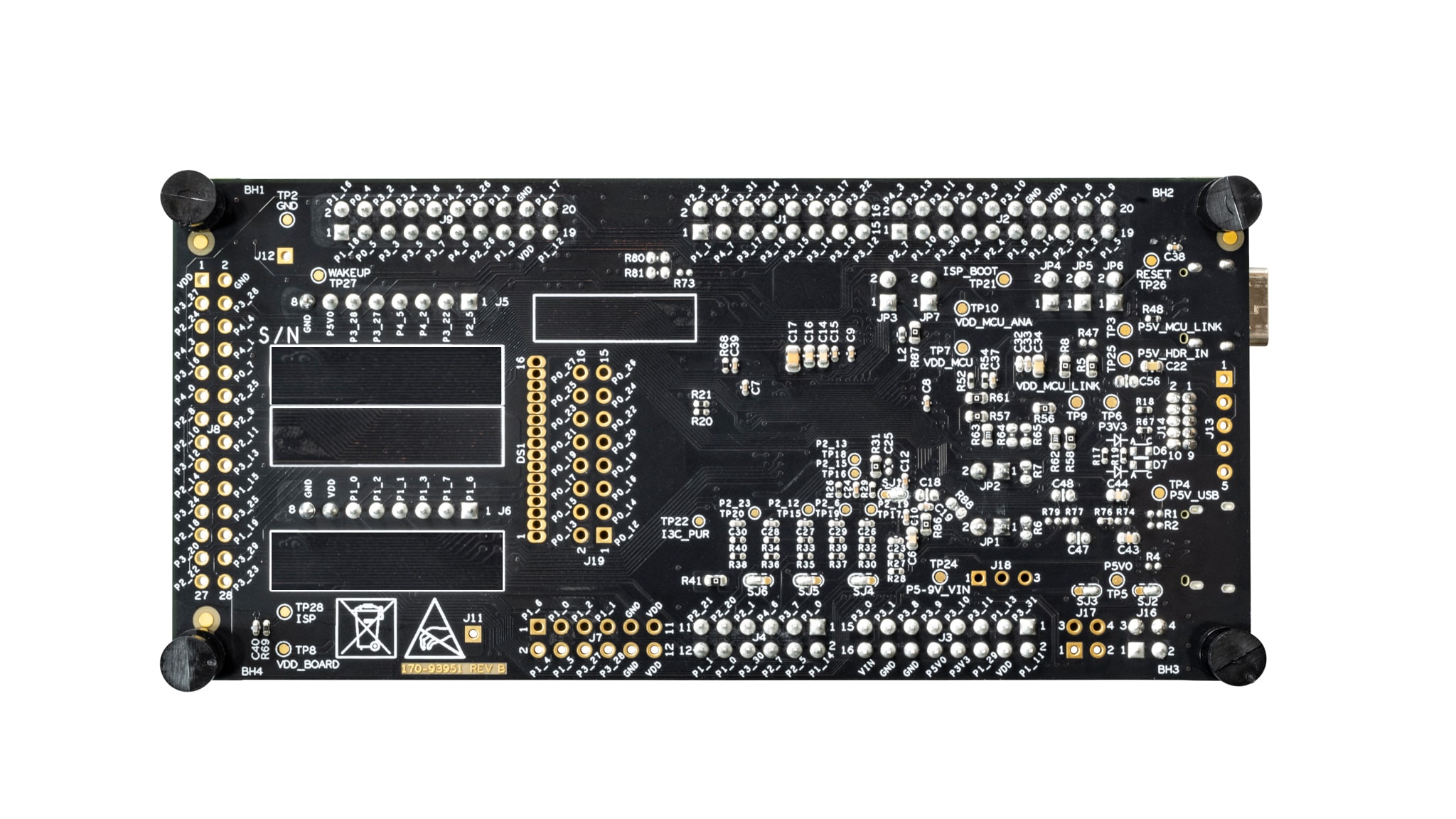

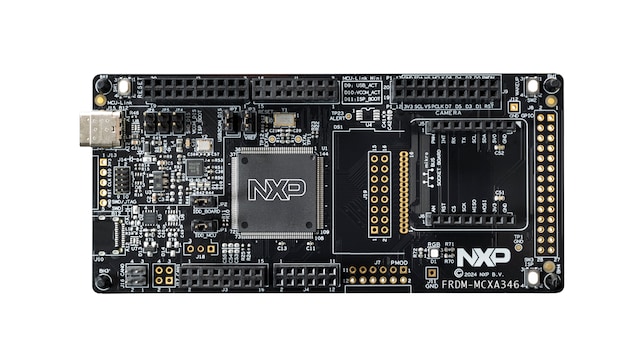

FRDM-MCXA346は、MCXA346マイクロコントローラ・ユニット (MCU) のラピッド・プロトタイピングに役立つコンパクトでスケーラブルな開発ボードです。マイクロコントローラ・ユニット (MCU) の入出力 (I/O) へのアクセスを簡単にする業界標準のヘッダ、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。アドオン・ボード用のNXPの拡張ボード・ハブ やソフトウェア・サンプル用のアプリケーション・コード・ハブ などの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

FRDM-MCXA346

FRDM-MCXA346 Block Diagram
図を取得する PDF

特長

マイクロコントローラ

  • MCX A346 Arm® Cortex®-M33コア、最大180 MHz
  • 最大1 MBのフラッシュ、8 KBの誤り訂正符号 (ECC) 付きの最大256 KBのRAMを搭載。積和演算ユニット (MAU) およびSmartDMA、CAN-FD（フレキシブル・データレートを備えたコントローラ・エリア・ネットワーク）、LPUART (Low-Power Universal Asynchronous Receiver-Transmitter)、LPSPI (Low-Power Serial Peripheral Interface)、LPI2C (Low-Power Inter-Integrated Circuit)、DMA (Direct Memory Access) およびLDO (Low Dropout Regulator) をサポート

コネクティビティ

  • 高速ユニバーサル・シリアル・バス (HS USB) Type-Cコネクタ（オンボードMCU-Linkデバッガ）
  • コントローラ・エリア・ネットワーク (CAN)/I3C (Improved Inter-Integrated Circuit)/シリアル・ペリフェラル・インターフェース (SPI)/I²C (Inter-Integrated Circuit)/UARTコネクタ（Arduino、ペリフェラル・モジュール (PMOD)/マイクロコントローラ・バス (mikroBUS)、DNP (Do Not Populate)）
  • Wi-Fiコネクタ（Arduino、ペリフェラル・モジュール (PMOD)/マイクロコントローラ・バス (mikroBUS)、DNP (Do Not Populate)）
  • カメラ・コネクタ (SmartDMA)

デバッガ

  • CMSIS-DAP (Cortex Microcontroller Software Interface Standard - Debug Access Port) を備えたオンボードMCU-Linkデバッガ
  • JTAG (Joint Test Action Group)/SWD (Serial Wire Debug) コネクタ

拡張オプション

  • Arduino®ヘッダ
  • FRDMヘッダ
  • Pmod™ *DNP
  • mikroBUS™
  • SmartDMA/カメラ・ヘッダ
  • 汎用I/O 1 (GPIO1) ヘッダ
  • 汎用I/O 2 (GPIO2) ヘッダ

ユーザー・インターフェース

  • RGBユーザーLED
  • リセット・ボタン
  • システム内プログラミング (ISP) ボタン
  • ウェイクアップ・ボタン

購入オプション

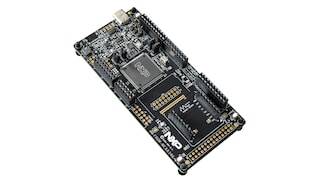

FRDM-MCXA346-Image

クリックして展開

FRDM-MCXA346
アクティブ

FRDM Development Board for MCX A345 and MCX A346 MCUs.

    $20.00 USD
    在庫あり :62

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
