MCX A343 MCUおよびMCX A344 MCU用FRDM開発ボード

FRDM-MCXA344
アクティブ

画像にカーソルを合わせると拡大表示されます。

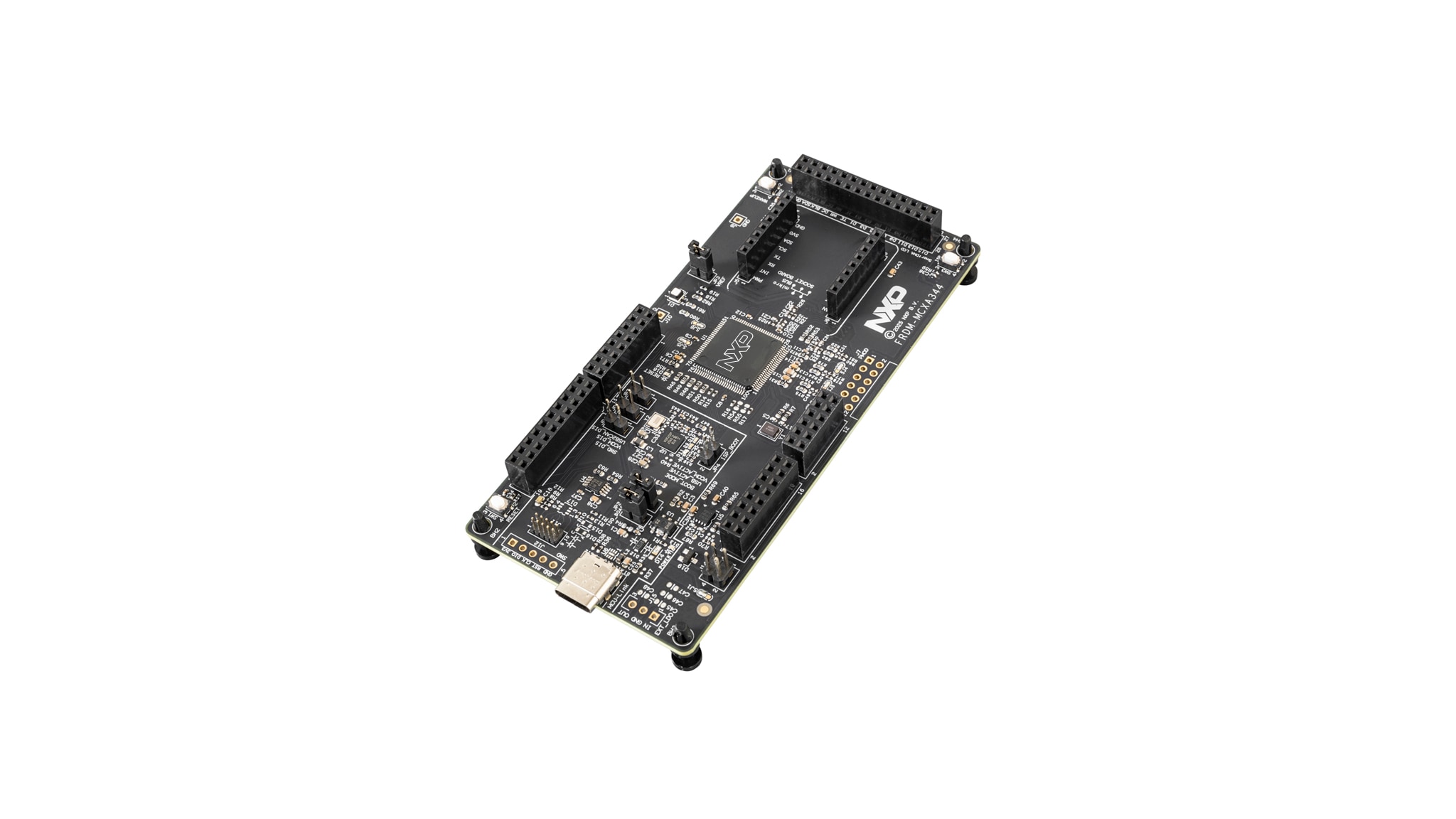

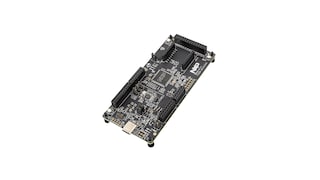

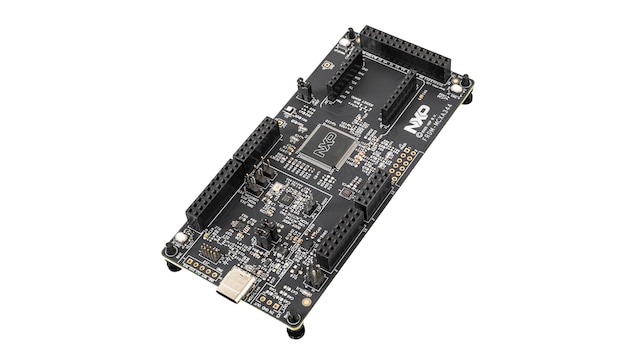

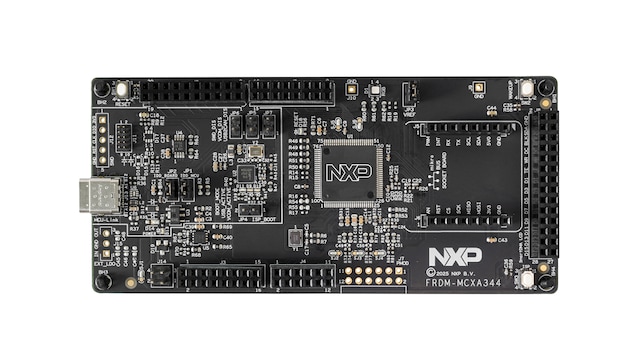

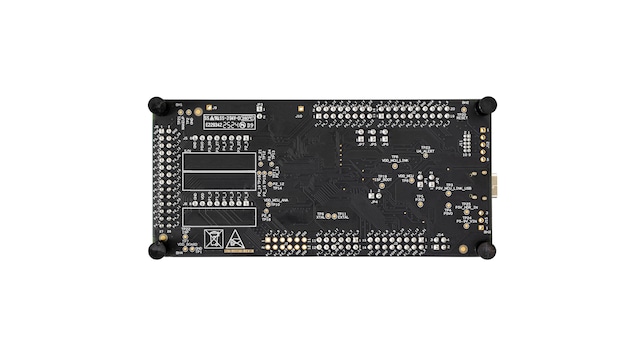

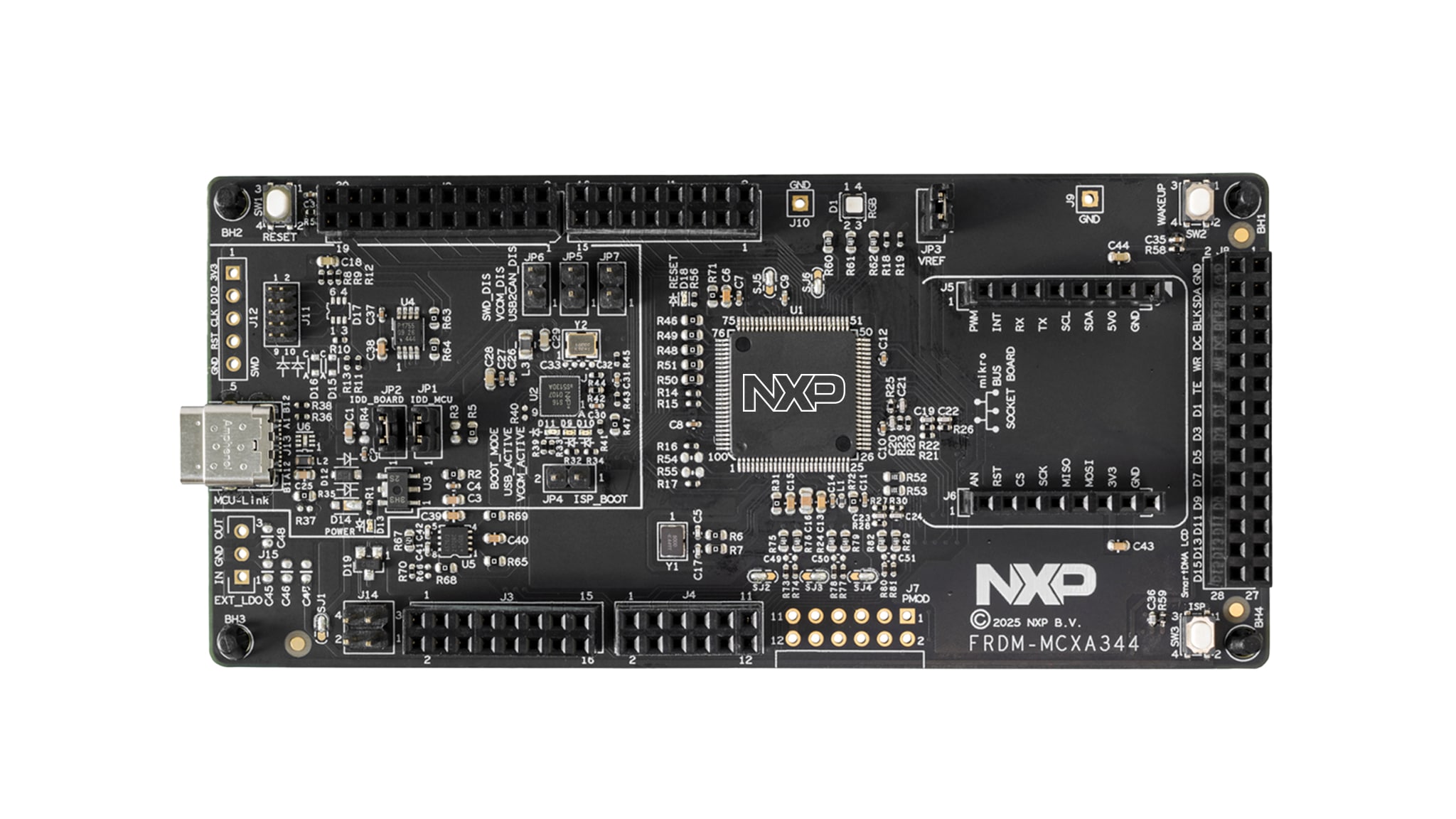

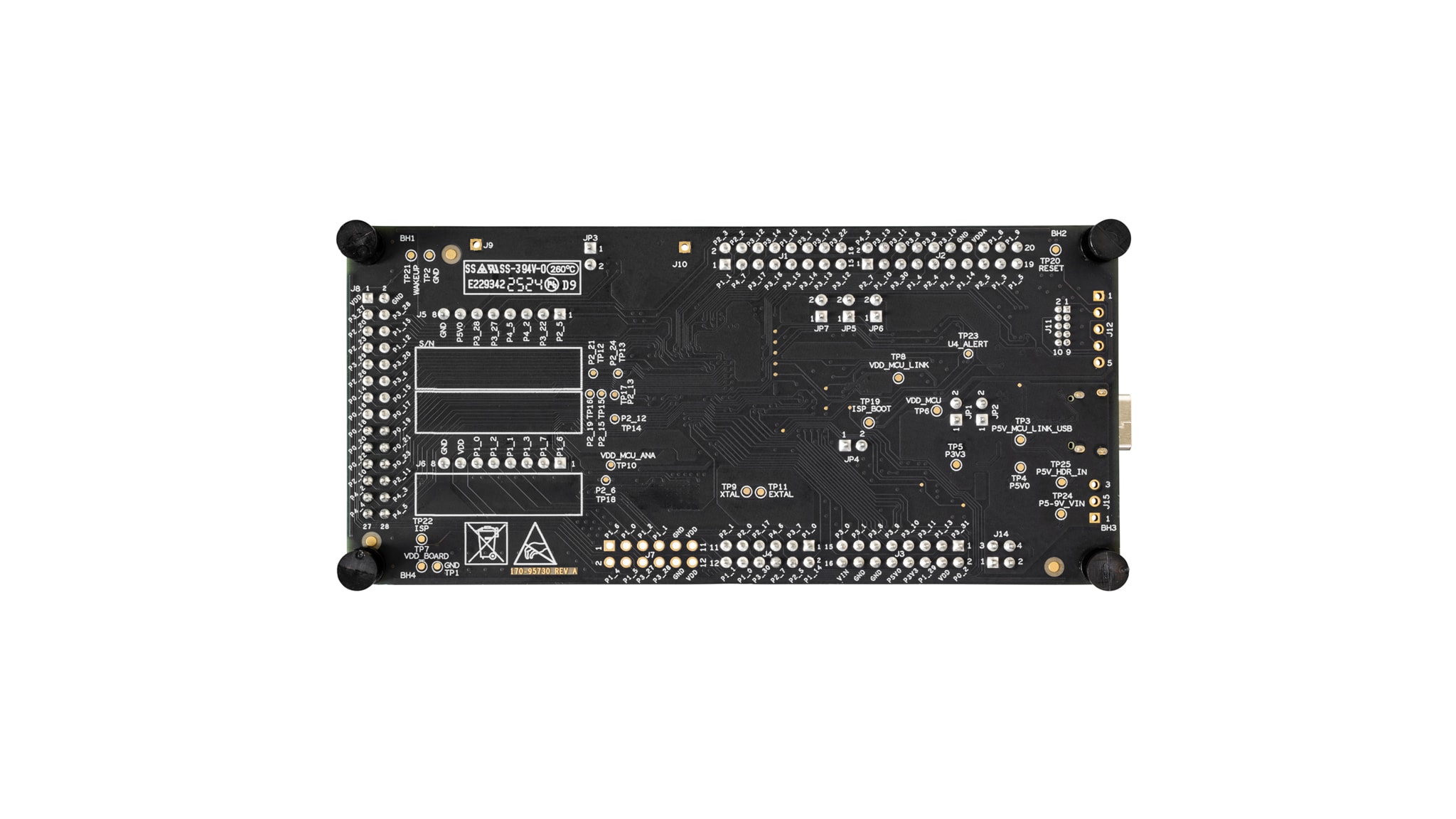

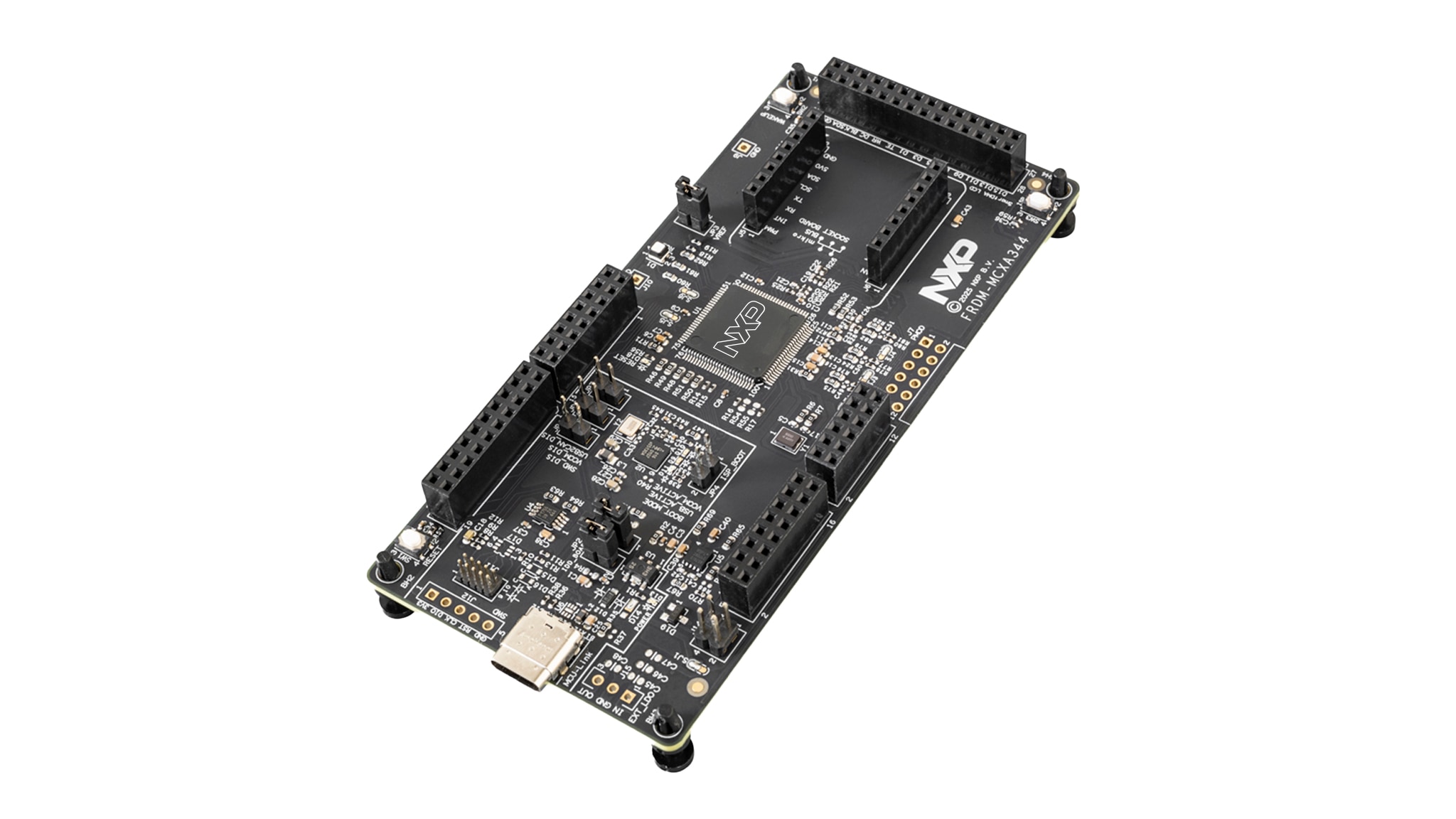

FRDM-MCXA344は、MCX A343およびMCX A344マイクロコントローラ・ユニット (MCU) のラピッド・プロトタイピングに役立つコンパクトでスケーラブルな開発ボードです。MCUの入出力 (I/O) へのアクセスを簡単にする業界標準のヘッダ、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。

アドオン・ボード用の拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブ (ACH) などの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

FRDM-MCXA344

FRDM-MCXA344 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Aシリーズ・マイクロコントローラ

  • MCX-A34: MCX A34ミックスド・シグナル、モータ制御および高性能アナログ・ペリフェラルに最適化

特長

マイクロコントローラ

  • MCXA344 Arm® Cortex®-M33コア、最大180 MHz
  • 最大256 KBのフラッシュ、8 KBの誤り訂正符号 (ECC) を備えた最大64 KBのRAMを搭載。メモリ・アクセス・ユニット (MAU) およびSmartDMA、CAN-FD（フレキシブル・データレートを備えたコントローラ・エリア・ネットワーク）、LPUART (Low-Power Universal Asynchronous Receiver-Transmitter)、LPSPI (Low-Power Serial Peripheral Interface)、LPI2C (Low-Power Inter-Integrated Circuit)、DMA (Direct Memory Access) およびLDO (Low Dropout Regulator) をサポート

コネクティビティ

  • HS USB Type-Cコネクタ（オンボードMCU-Linkデバッガ）
  • コントローラ・エリア・ネットワーク (CAN)/シリアル・ペリフェラル・インターフェース (SPI)/I²C (Inter-Integrated Circuit)/UART (Universal Asynchronous Receiver Transmitter) コネクタ（Arduino、PMOD/mikroBUS、DNP）
  • Wi-Fiコネクタ（Arduino、PMOD/mikroBUS、DNP）
  • LCDコネクタ (SmartDMA)

デバッガ

  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
  • JTAG (Joint Test Action Group)/SWD (Serial Wire Debug) コネクタ

拡張オプション

  • Arduino®ヘッダ
  • FRDMヘッダ
  • Pmod™ DNP (Do Not Populate)
  • mikroBUS™
  • SmartDMA/LCDヘッダ

ユーザー・インターフェース

  • RGBユーザーLED
  • リセット・ボタン
  • システム内プログラミング (ISP) ボタン
  • ウェイクアップ・ボタン

購入オプション

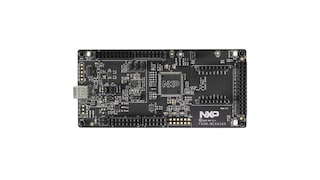

FRDM-MCXA344-Image

クリックして展開

FRDM-MCXA344
アクティブ

FRDM Development Board for MCX A343 and MCX A344 MCUs.

    $20.00 USD
    在庫あり :3

    通常 1～2営業日以内に配送
