Name: MCX N94N54 MCU用FRDM開発ボード
Price: 25.00 USD
Availability: InStock

画像にカーソルを合わせると拡大表示されます。

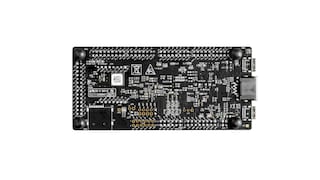

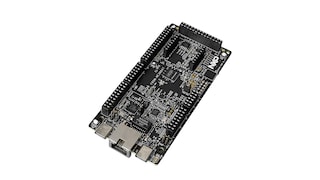

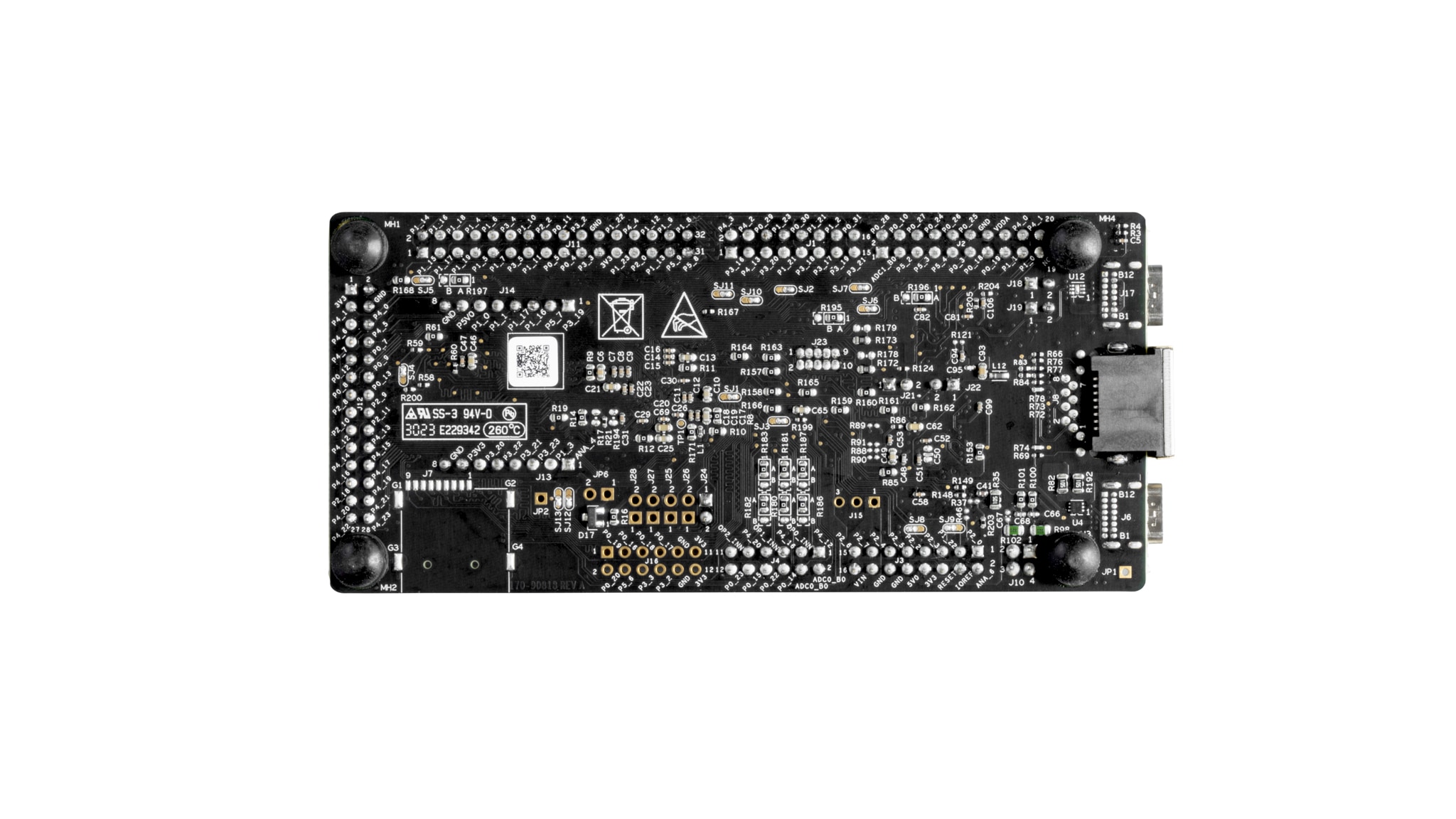

FRDM-MCXN947は、MCX N94およびN54 MCUの迅速なプロトタイプ作成に役立つコンパクトでスケーラブルな開発ボードです。MCUのI/Oへのアクセスを簡単にする業界標準のヘッダー、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。NXPのアドオン・ボード用の拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブなどの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

デザイン・ファイル

ソフトウェア

製品詳細

ブロック図

FRDM-MCXN947のブロック図

図を取得する PDF

対応製品

センサ

I3C/I²Cデジタル温度センサ

P3T1755DP: I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ

プロセッサ＆マイクロコントローラ

MCX Nシリーズ・マイクロコントローラ

MCX-N94-N54-N53-N52-N24: MCX N94x/54x オンチップ・アクセラレータ、インテリジェントなペリフェラル、高度なセキュリティを備えた高集積マルチコアMCU

特長

マイクロコントローラ

MCX-N947 デュアルArm^™ Cortex^™-M33コア、最適化された効率で各150 MHz動作、最大2 MBのデュアルバンク・フラッシュとオプションのフルECC RAM、外部フラッシュ
アクセラレータ：
- ニューラル・プロセッシング・ユニット、PowerQuad、Smart DMAなど

メモリ拡張

*DNP microSDカード・ソケット。

コネクティビティ

イーサネットPHYおよびコネクタ
HS USB Type-Cコネクタ
SPI/I2C/UARTコネクタ（PMOD/mikroBUS、DNP）
Wi-Fiコネクタ（PMOD/mikroBUS、DNP）
CAN-FDトランシーバ

デバッグ

CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
JTAG/SWDコネクタ

センサ

P3T1755 I3C/I2C温度センサ、タッチ・パッド

拡張オプション

Arduino^®ヘッダー（FRDM拡張用列付き）
FRDMヘッダー
FlexIO/LCDヘッダー
SmartDMA/カメラ・ヘッダー
Pmod^™ *DNP
mikroBUS^™

ユーザー・インターフェース

RGBユーザーLEDに加え、リセット、ISP、ウェイクアップの各ボタン

ハードウェア

評価ボード

三相PMSMモータ制御向けFRDM拡張ボード

低電圧の三相永久磁石モータ制御向けFRDM拡張ボード。

FRDM-MC-LVPMSM

評価ボード

3軸IoT加速度センサ向けFRDM拡張ボード

FXLS8974CF 3軸IoT加速度センサ用のFRDM拡張ボード。

FRDM-XXXX-A8974

評価ボード

3.5インチTFT LCDモジュール

PAR-LCD-S035は、広視野角および静電容量式5点タッチ機能を備えた3.5インチ480x320 IPS TFT LCDモジュールです。

PAR-LCD-S035

購入オプション

クリックして展開

FRDM-MCXN947
アクティブ

FRDM Development Board for MCX N94 and N54 MCUs.

キットの内容

USB Type-Cケーブル

$25.00 USD

在庫あり :56

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
