FRDM i.MX 95 Development Board

FRDM-IMX95 新規
製造開始前

画像にカーソルを合わせると拡大表示されます。

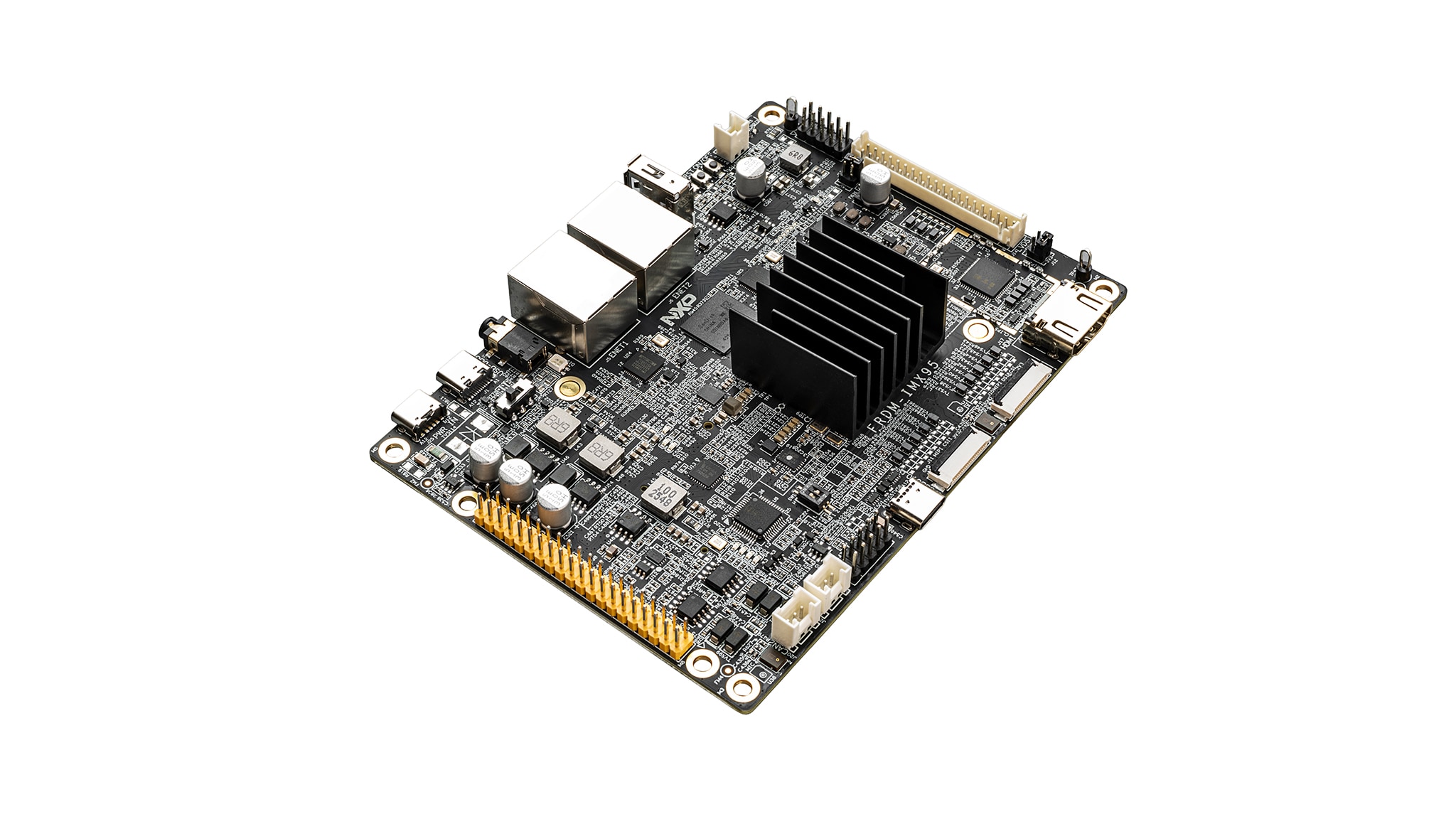

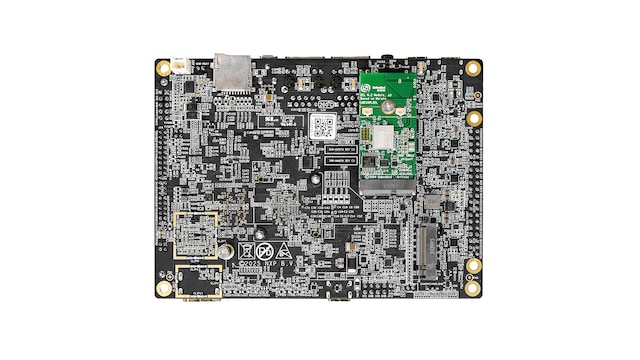

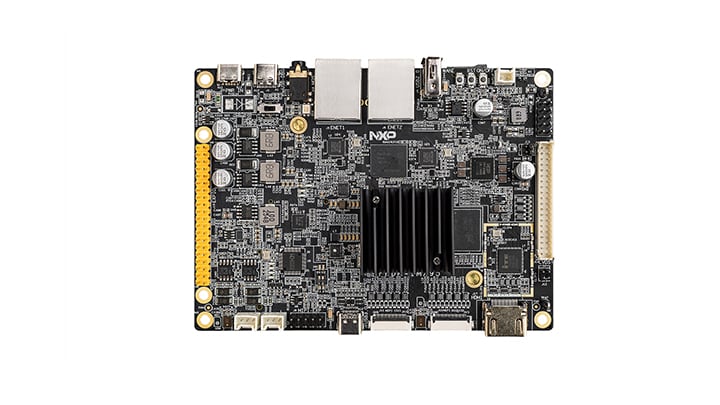

The FRDM‑IMX95 is a low‑cost, compact development board built on the powerful i.MX 95 applications processor in a 15 mm x 15 mm package. Designed for rapid prototyping and evaluation, it delivers advanced AI acceleration, rich multimedia performance and connectivity based on Wi-Fi 6 Tri-Radio IW612 M.2 module ideal for modern edge designs.

With flexible expansion interfaces, comprehensive software enablement and integrated GoPoint, an intuitive demo interface that simplifies exploring key use cases, the FRDM‑IMX95 is perfectly suited for advanced HMI systems, industrial networking, edge gateways, vision processing and AI‑driven applications.

ブロック図

FRDM I.MX95

FRDM-IMX95 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

i.MX 9プロセッサ

  • i.MX95: i.MX 95アプリケーション・プロセッサ・ファミリ：eIQ® Neutron NPUを内蔵した高性能のセーフティ対応プラットフォーム

インターフェース

汎用I/O (GPIO)

  • PCAL6408A: Low-Voltage Translating, 8-Bit I²C-Bus/SMBus I/O Expander
  • PCAL6524: 超低電圧、レベル変換、24ビットFm+ I²Cバス/SMBus I/Oエキスパンダ

3.3 V/5 V IO CANトランシーバ

  • TJA1051: High-Speed CAN Transceiver

パワーマネージメント

VBUS保護

  • NX5P3290UK: USB PD and Type-C Current-Limited Power Switch
  • NX5P3090UK: USB PDおよびType-C電流制限電源スイッチ
  • NX20P5090UK: 高電圧USB PD電源スイッチ

データ保護

  • NX20P0407: USB Type-C-CCおよびSBU保護IC

5 V PMICソリューション

  • PF53: AVPとウォッチドッグを備えた12 A/8 A/15 Aコア電源レギュレータ
  • PF09: 高性能アプリケーション用9チャネルPMIC、ASIL DおよびSIL 2

パワー・ドライバ

LEDドライバ

  • PCA9632: 4-Bit Fm+ I²C-Bus Low-Power LED Driver

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCF2131: 水晶振動子搭載のナノパワー高精度RTC

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • IW612: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4トライラジオ・ソリューション

Features

Processor

Memory

  • 8 GB Low-Power Double Data Rate(LPDDR) 4X-4000
  • 32 GB embedded MultiMediaCard (eMMC 5.1)
  • MicroSD slot
  • Electrically Erasable Programmable Read-Only Memory (EEPROM)

Display and Camera Interfaces

  • 1 x4 lane combo mobile industry processor interface-display
  • MIPI-DSI/CSI (FPC 22-pin connector)
  • 1 x4 lane low-voltage differential signaling (LVDS) to HDMI (HDMI connector)
  • 1 x4 lane LVDS (2x20-pin HDR)
  • 1 x4 lane MIPI-CSI (FPC 22-pin connector)

Wireless​

Audio

  • 3.5mm Audio Jack for Master Quality Sound (MQS) support
  • Pulse Density Modulation Microphone (PDM) MIC Support

Connectivity

  • 1x USB 3.0 Type-C connector; 1x USB 2.0 Type-A connector
  • 2x GbE RJ-45; CAN Header (HDR)
  • 2x20-pin Expansion Interface (EXPI) HDR
  • 2x5-pin HDR for I²C, Analog-to-Digital Converter (ADC) and CAN

Debug

  • Universal asynchronous receiver/transmitter (UART) via USB-Type C
