FRDM Development Board for MCX W72 Wireless MCU

FRDM-MCXW72 新規

画像にカーソルを合わせると拡大表示されます。

The FRDM-MCXW72 is a compact and scalable development board for rapid prototyping of the MCX W72 wireless MCU. It offers easy evaluation of the MCX W72's multiprotocol wireless support for Bluetooth LE, Channel Sounding, Zigbee, Thread and Matter. The board includes an on-board MCU-Link debugger, industry standard headers for easy access to the MCU’s I/Os, an accelerometer, a light sensor and external SPI flash memory. Multiple add-on boards are available through NXP's Expansion Board Hub while the Application Code Hub provides ready to use software examples as part of the MCUXpresso Developer Experience.

ブロック図

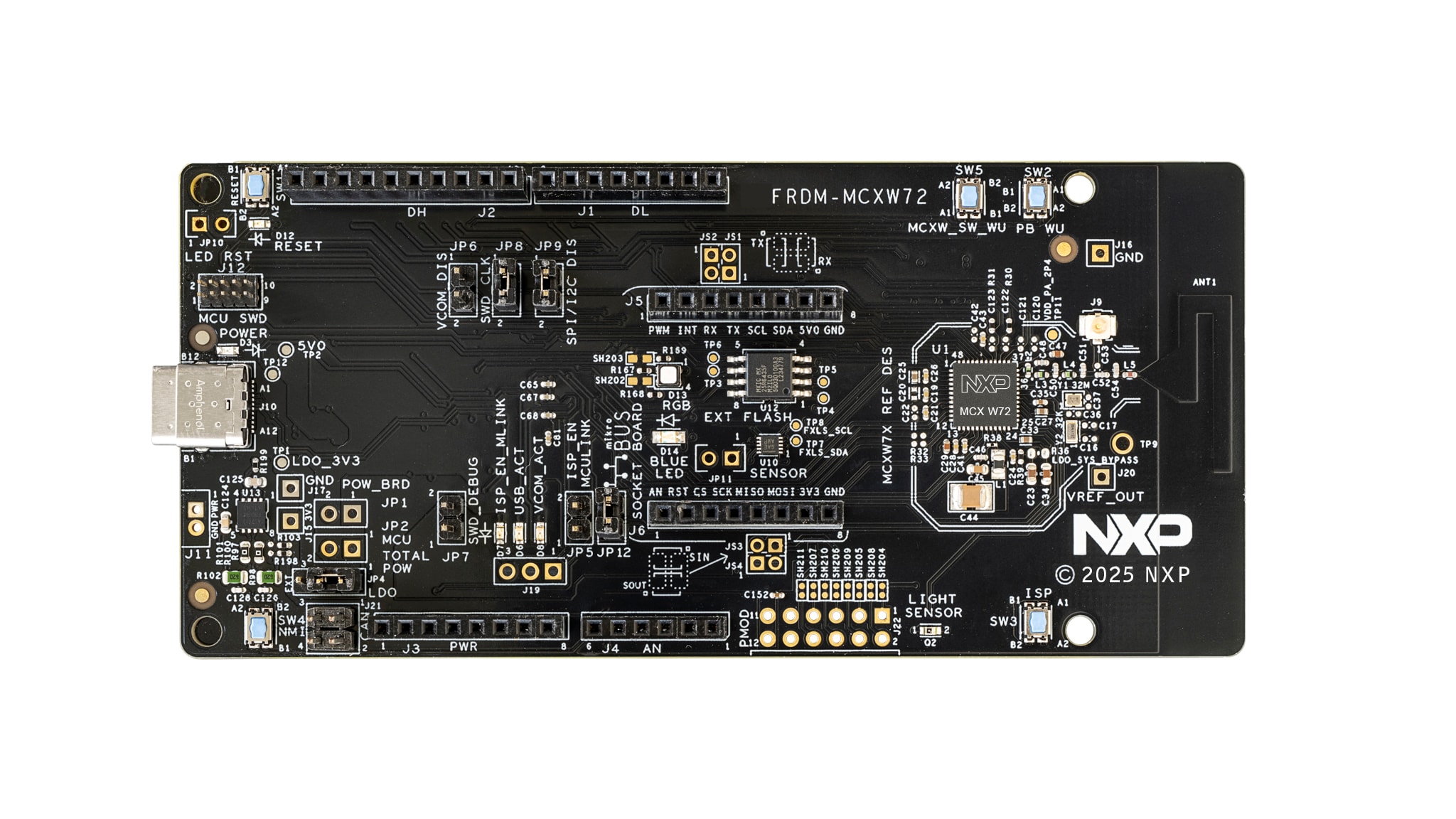

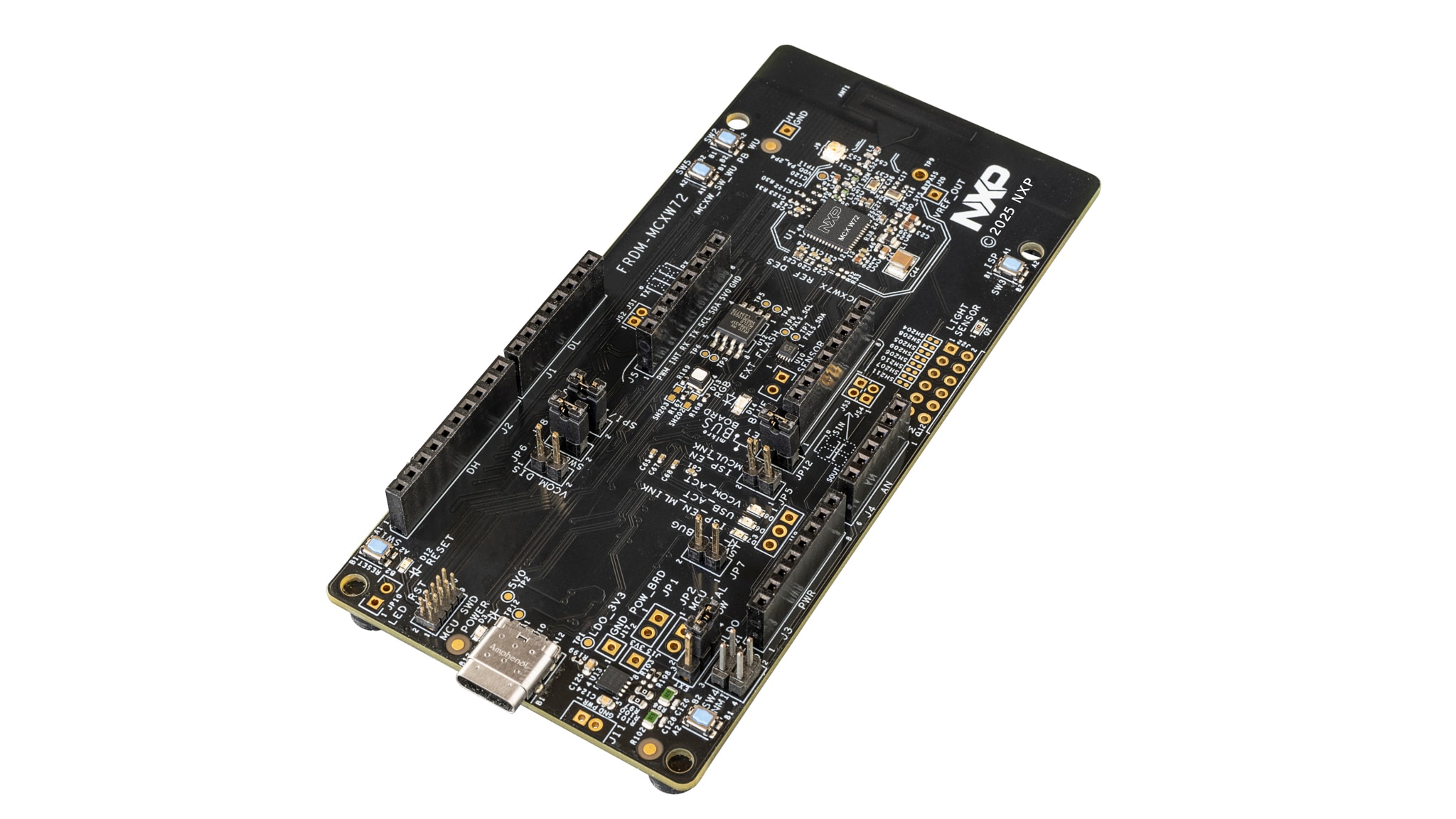

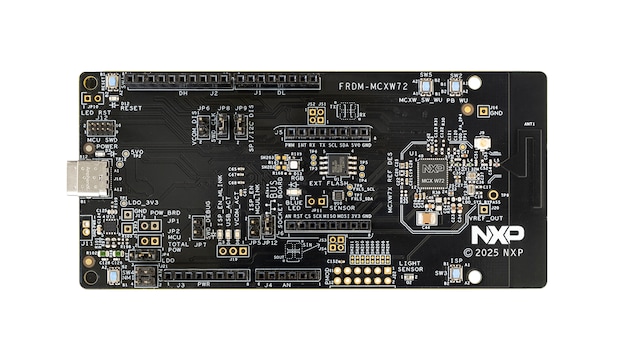

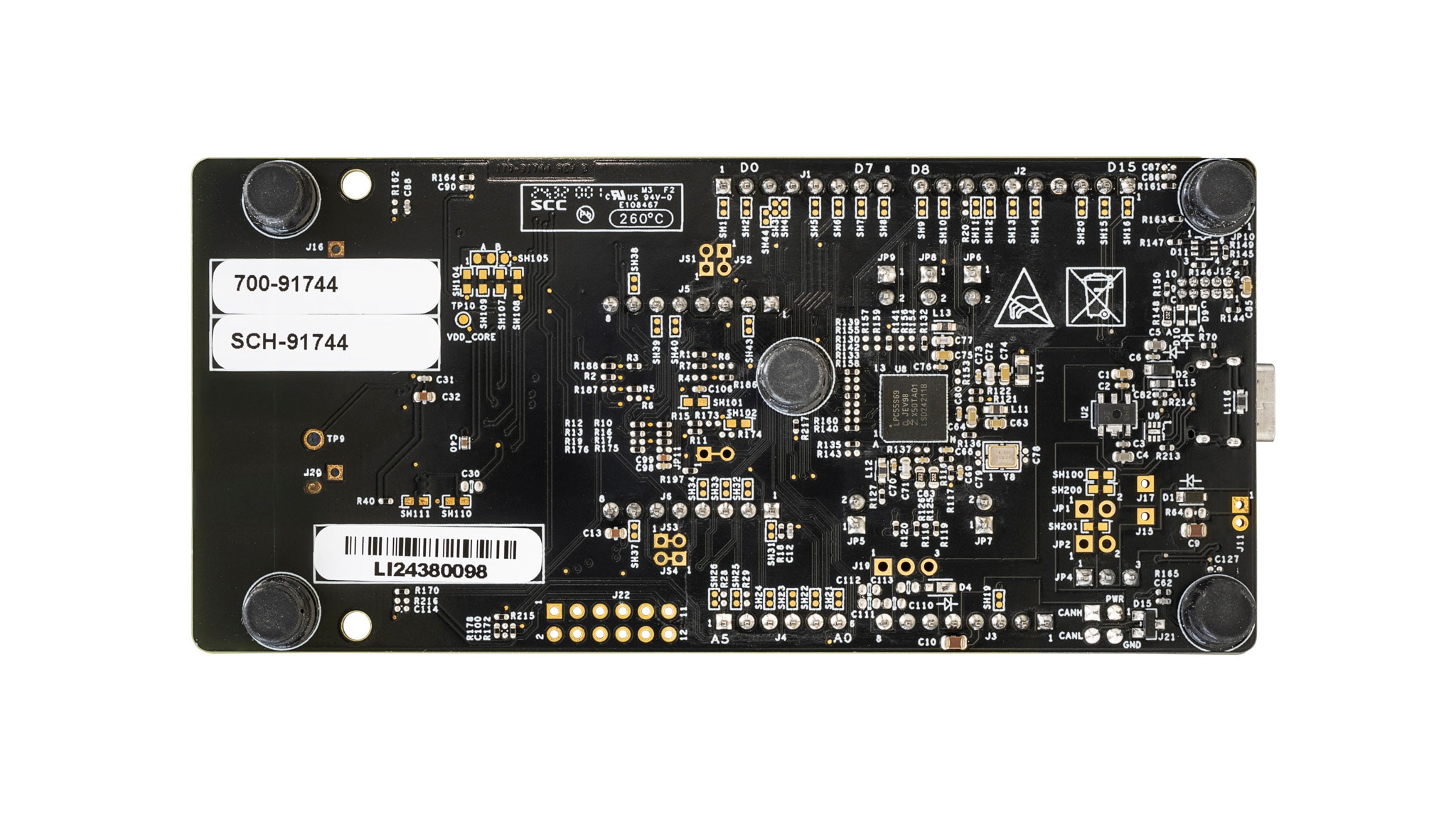

FRDM-MCXW72 Board

FRDM-MCXW72 Block Diagram
図を取得する PDF

Features

Microcontroller

  • MCX W72 Arm™ Cortex™ -M33 core @96MHz
  • Up to 2 MB application flash
  • 512 kB radio flash

Memory Expansion

  • MX25R6435FM2IL0 8 MB SPI Flash

Connectivity

  • Bluetooth LE, Channel Sounding, Zigbee, Thread and Matter
  • SPI/I²C/UART through Arduino®, mikroBUS or Pmod™ headers
  • CAN-FD transceiver

Debug

  • On-board MCU-Link debugger with CMSIS-DAP
  • JTAG/SWD connector

Sensors

  • FXLS8964AF 3-axis accelerometer
  • ALS-PT19-315C/L177/TR8 light sensor

Expansion Options

  • Arduino® Header
  • mikroBUS™
  • Pmod™

User Interface

  • RGB user LED
  • Reset
  • ISP
  • Wakeup buttons

購入オプション

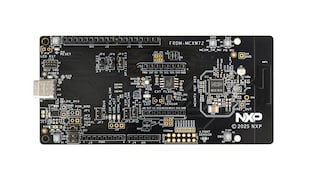

FRDM-MCXW72-Image

クリックして展開

FRDM-MCXW72
アクティブ

FRDM Development Board for MCXW72 (2 MB Flash) Bluetooth Channel Sounding MCU.

  • 周辺部品: UART, ADC, CAN, GPIO, I²C, SPI
  • コネクタタイプ: mikroBUS, Pmod, CAN, Arduino
  • パワーマネージメント: DC/DC Buck mode
  • プロセッサ: Arm Cortex-M33
$30.00 USD
在庫あり :2

通常 1～2営業日以内に配送
