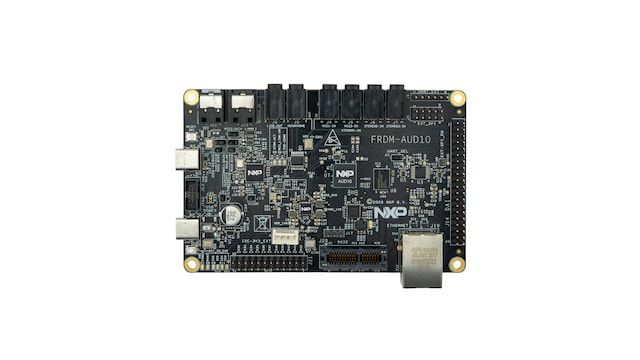

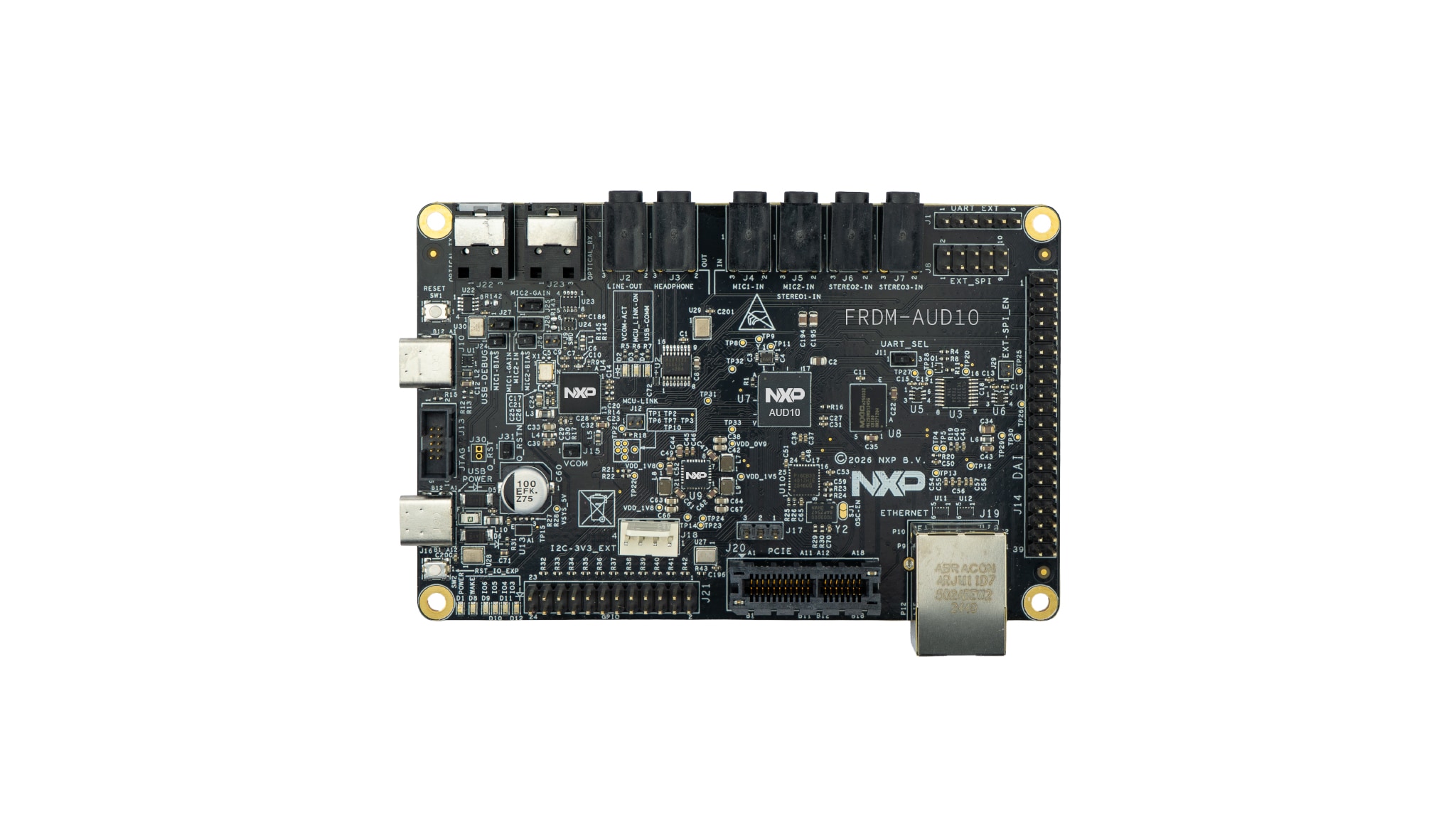

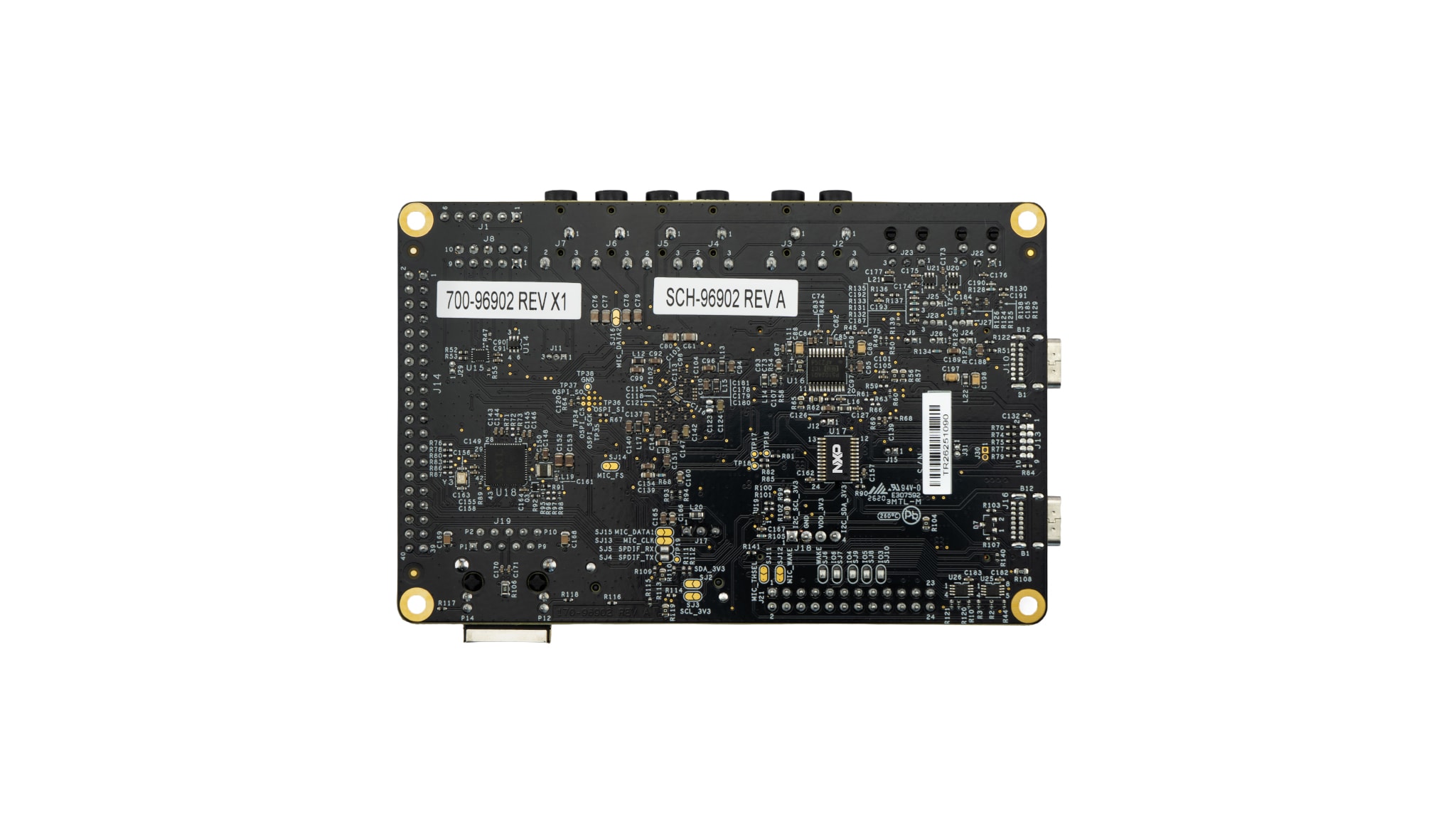

FRDM-AUD10オーディオ・アプリケーション向け開発ボード

FRDM-AUD10 新規
製造開始前

画像をクリックすると拡大します。

FRDM-AUD10は、オーディオ・システムの迅速なプロトタイプ開発を目的とした、低コストのコンパクトなプラットフォームです。AIおよびMLベースの処理を含む、実践的なオーディオ・ワークフローを評価することができます。微小電気機械システム (MEMS) マイクと音源用ADコンバータ (ADC) 入力、さらにヘッドフォン/スピーカー用デュアルDAコンバータ (DAC) 出力を内蔵しているため、シミュレーションではなく実際の信号を使用してオーディオの品質、レイテンシ、性能を評価できます。

このボードは、時分割多重化 (TDM) やIC間サウンド (I²S) などの標準的なデジタル/オーディオ・インターフェースをサポートし、プロトタイプからシステム設計に移行する際の統合リスクを軽減します。Audio Weaverボード・サポート・パッケージ (BSP)、Hi-Fi 5デジタル・シグナル・プロセッサ (DSP) ソフトウェア開発キット (SDK)、付属のXtensa Xplorerライセンスを利用することで、迅速な開発が可能になります。また、USB-C電源とイーサネット接続に対応することから、ラボのセットアップとPCのコネクティビティが簡素化されます。

ブロック図

FRDM AUD10開発ボード

FRDM AUD10 Development Board
図を取得する PDF

対応製品

パワーマネージメント

5 V PMICソリューション

  • PF51x3: 車載用途向けマルチチャネル (5) PMIC：LVBUCK x 3およびLDO x 2、ASIL Bセーフティ・レベルに適合

インターフェース

汎用I/O (GPIO)

  • PCAL6416A: 低電圧変換16ビットI²Cバス/SMBus I/Oエキスパンダ

車載用イーサネットPHY

  • TJA1120: TJA1120、ASIL B準拠、車載用イーサネット1000BASE-T1 PHYトランシーバ

プロセッサ＆マイクロコントローラ

LPC5500シリーズ Arm Cortex-M33

  • LPC55S6x: High Efficiency Arm® Cortex®-M33-Based Microcontroller Family

オーディオ

オーディオ・プロセッサ

  • SAF9100: ワンチップ・ソリューション、AI/ML機能を備えたスケーラブルなオーディオDSP処理

特長

プロセッシング

  • Arm Cortex-M7マイクロコントローラ (MCU) @500 MHz x 1、HiFi 5デジタル・シグナル・プロセッサ (DSP) 600 MHz x 2

メモリ

  • レベル2 (L2)：5 MBのスタティック・ランダム・アクセス・メモリ (SRAM)
  • 外部：64 MBのフラッシュ・メモリ

インターフェース

  • ステレオDAC出力 x 2
  • ADC入力 x 6（プリアンプ付きマイク・コネクタ x 2、シングルエンド・ステレオ・ライン入力 x 3を含む）
  • MEMS I²Sマイク x 4
  • RJ45ギガビット・イーサネット
  • USB-C x 2（電源およびデバッグ用）
  • PCIe (Peripheral Component Interconnect Express) 5 Gbpsインターフェース
  • 40ピン・デジタル入出力 (I/O) ヘッダ
  • 24ピン汎用入出力 (GPIO) ヘッダ

寸法

  • 115 mm × 75 mm、4層プリント基板 (PCB)
