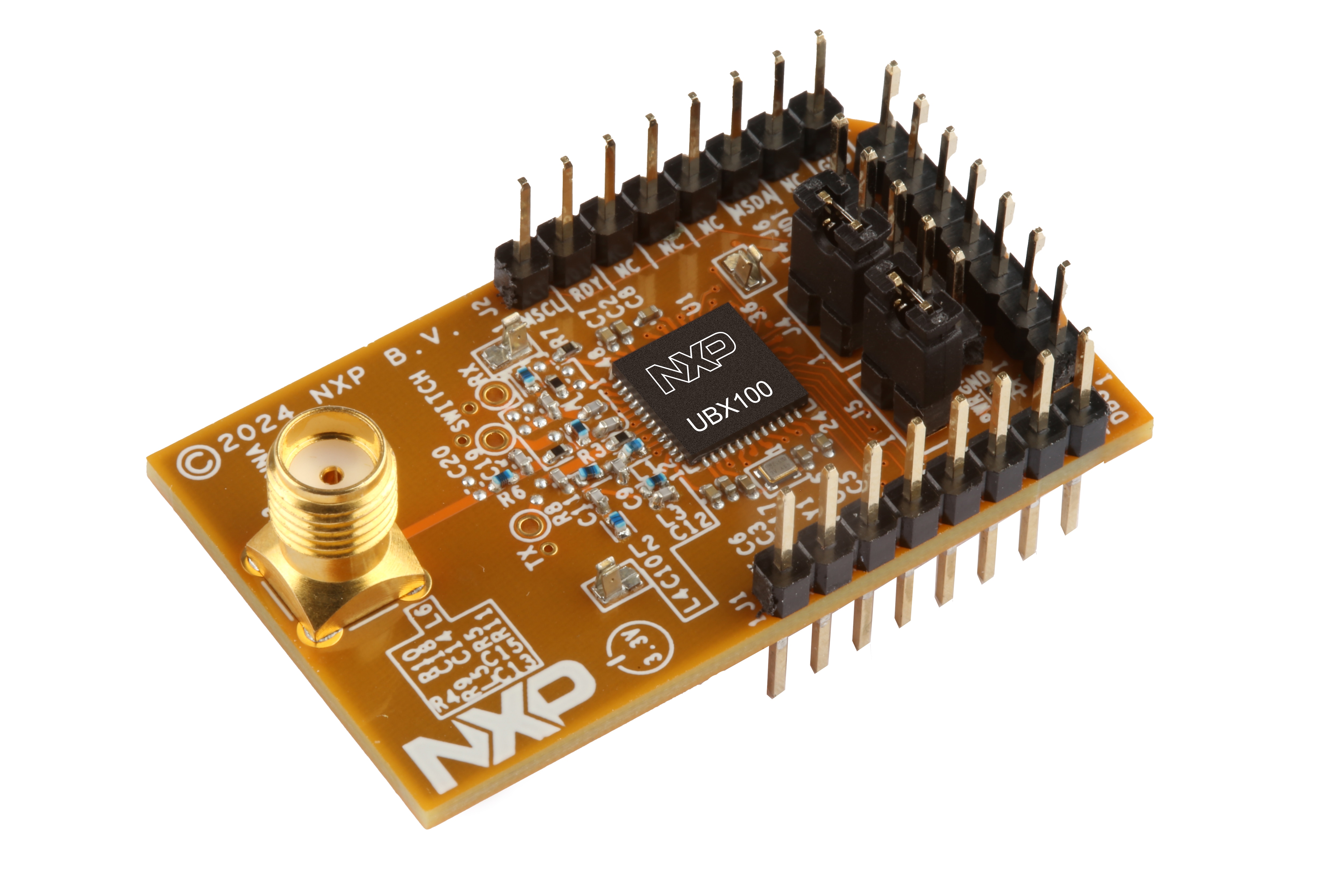

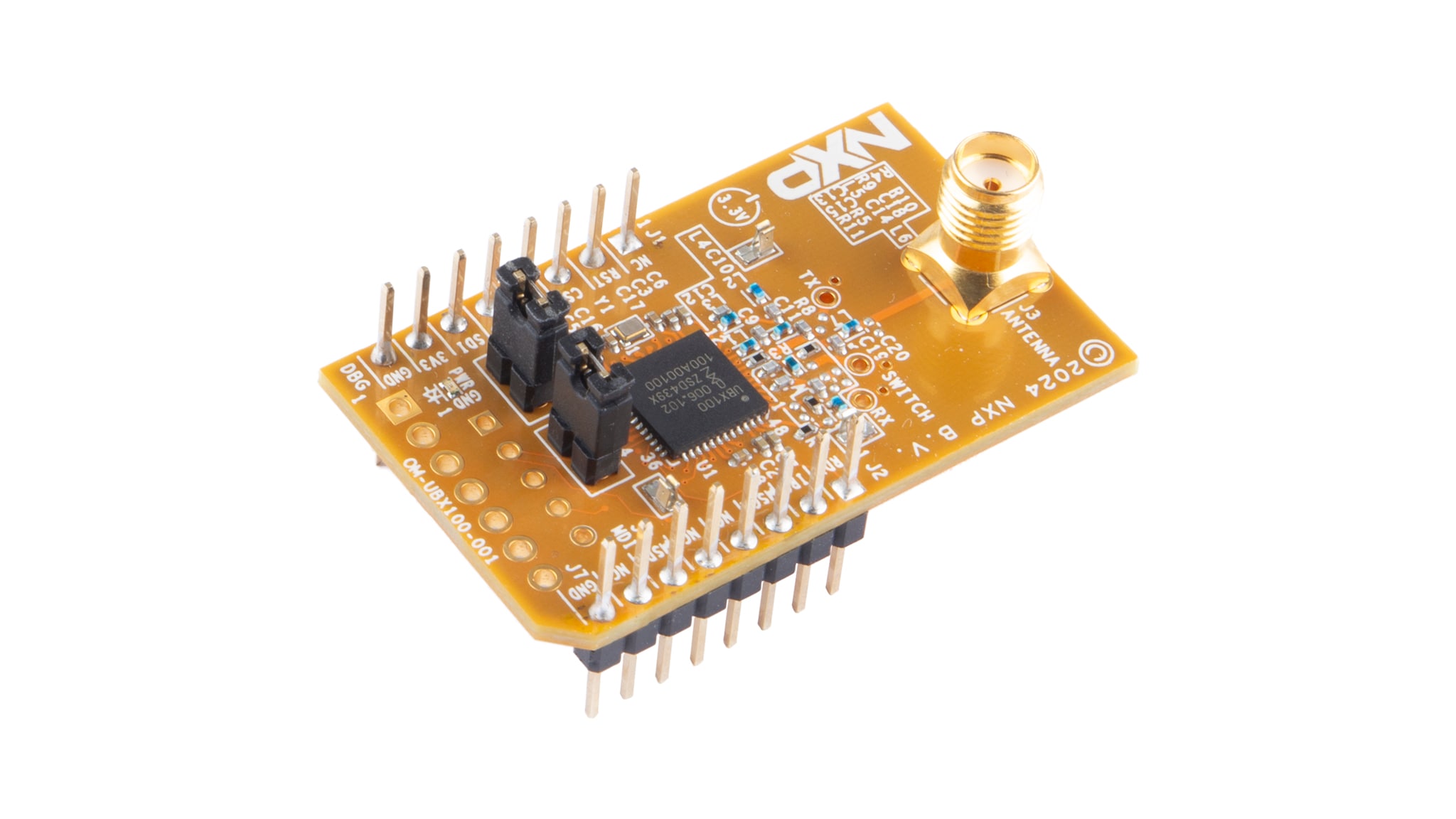

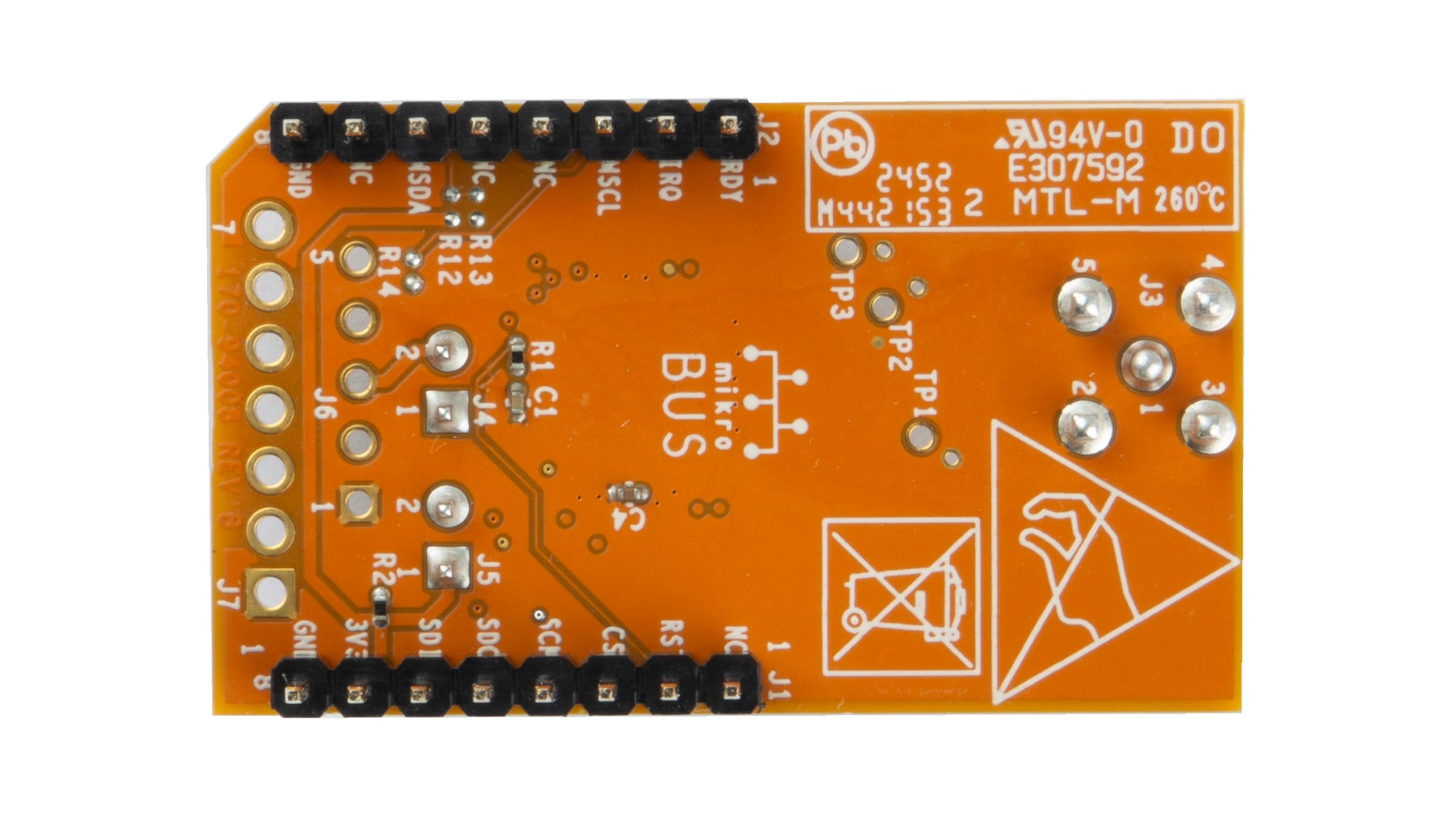

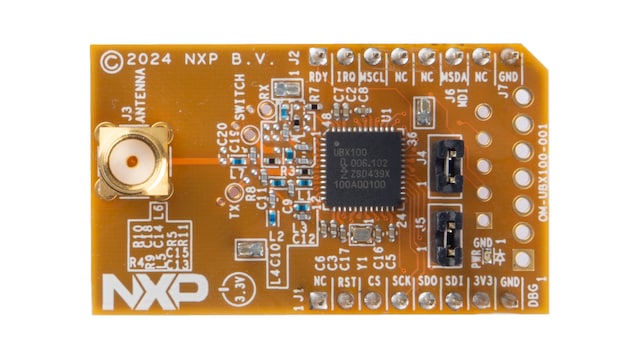

UBX100 Sub-1 GHz RFトランシーバ用ブレークアウト・ボード

OM-UBX100-001
アクティブ

画像にカーソルを合わせると拡大表示されます。

OM-UBX100-001は、NXPのUBX100 Sub-1 GHzトランシーバ用の開発プラットフォームです。UBX100は、産業用途向けの完全統合型シングルチップSub-1 GHz無線トランシーバです。UBX100は、ワイヤレスM-Busなどの一般的な業界標準プロトコルをサポートしています。小型化されたフォーム・ファクタに、アプリケーションに対応する基本的なハードウェア構成を備えています。FRDMエコシステムの一部として、FRDM MCX MCUボードと互換性があります。

ブロック図

OM-UBX100-001

OM-UBX100 Block Diagram
図を取得する PDF

対応製品

ワイヤレス・コネクティビティ

Sub-GHz ISMバンド

  • UBX100: UBX100 Sub-1 GHzワイヤレスM-Busソリューション

プロセッサ＆マイクロコントローラ

MCX Aシリーズ・マイクロコントローラ

  • MCX-A13X-A14X-A15X: MCX A14x/15x MCU：Arm® Cortex® M33、拡張性の高いデバイス・オプション、低消費電力でインテリジェントなペリフェラルを搭載

MCX Nシリーズ・マイクロコントローラ

  • MCX-N94-N54-N53-N52-N24: MCX N94x/54x オンチップ・アクセラレータ、インテリジェントなペリフェラル、高度なセキュリティを備えた高集積マルチコアMCU

特長

主な特長

  • すぐに使えるUBX100評価ボード
  • Freedomエコシステムの一部として、FRDM-MCXボードと互換
  • MikroBUSアドオン・フォーマット
  • ファームウェア・アップデート対応の内蔵ブートローダ

コネクティビティ

  • SPIインターフェース（6線式）
  • 消費電流ヘッダ
  • 特定用途のGPIO用のヘッダ

RF

  • 広帯域： 868～928 MHz
  • 出力：13.5～13 dBm（伝導）
  • 35 mA（送信）、14 mA（受信）、700 nA（ディープ・スリープ）
  • ETSIおよびFCCのエミッション要件に準拠
  • SMAコネクタ（50 Ω）
  • RFシールド・クリップ/シールド缶を使用してRFIおよびEMIを抑制
