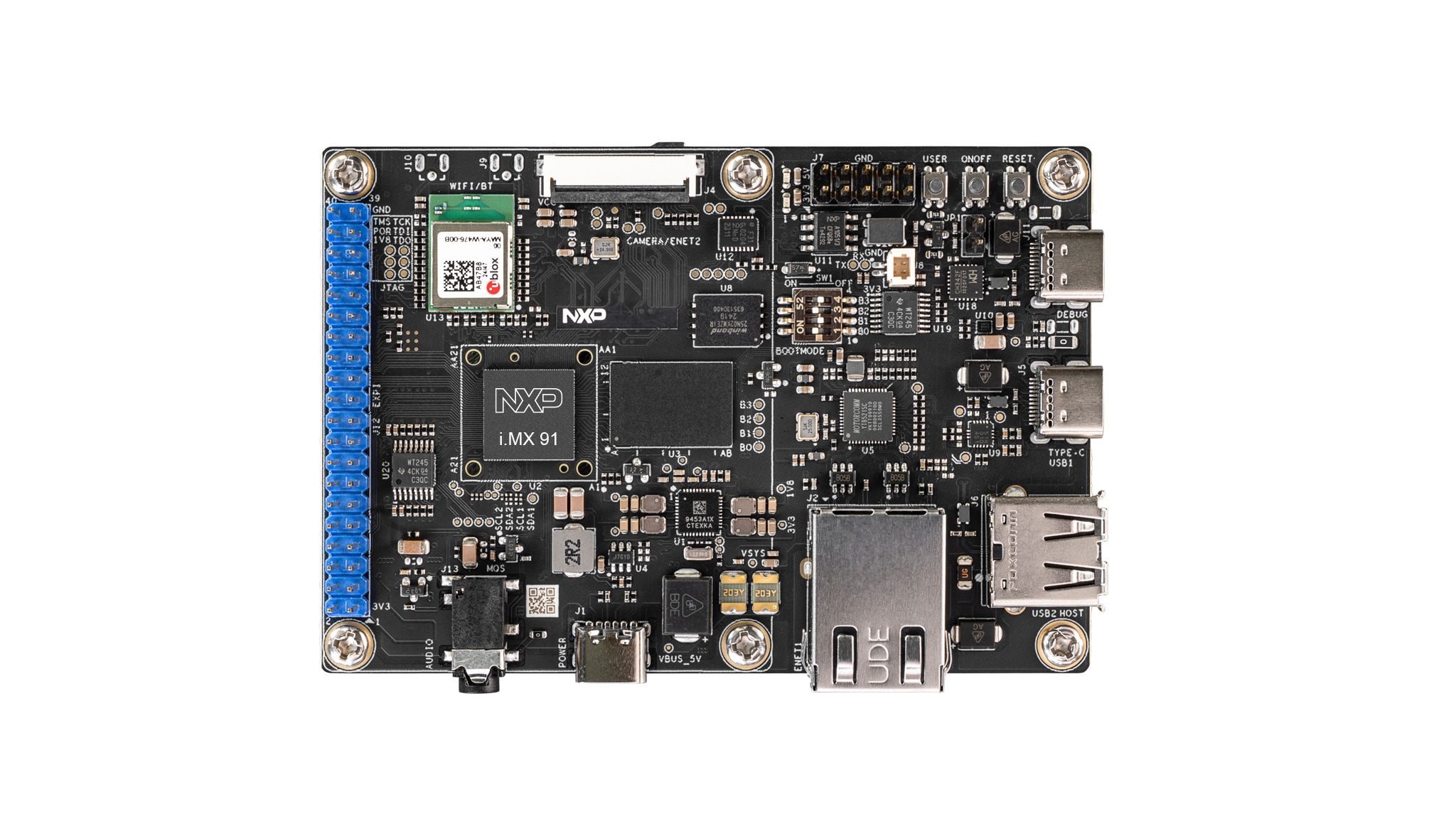

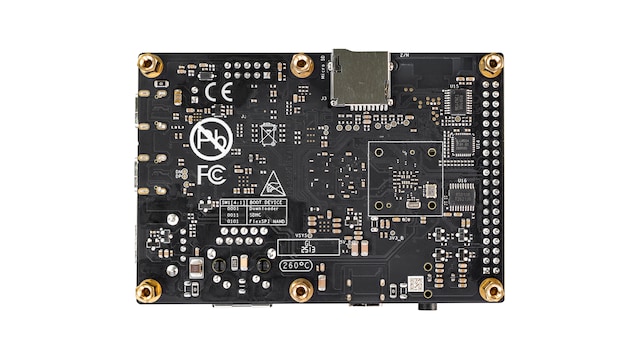

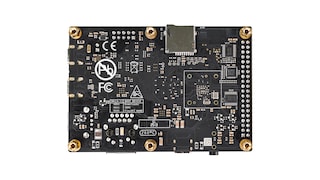

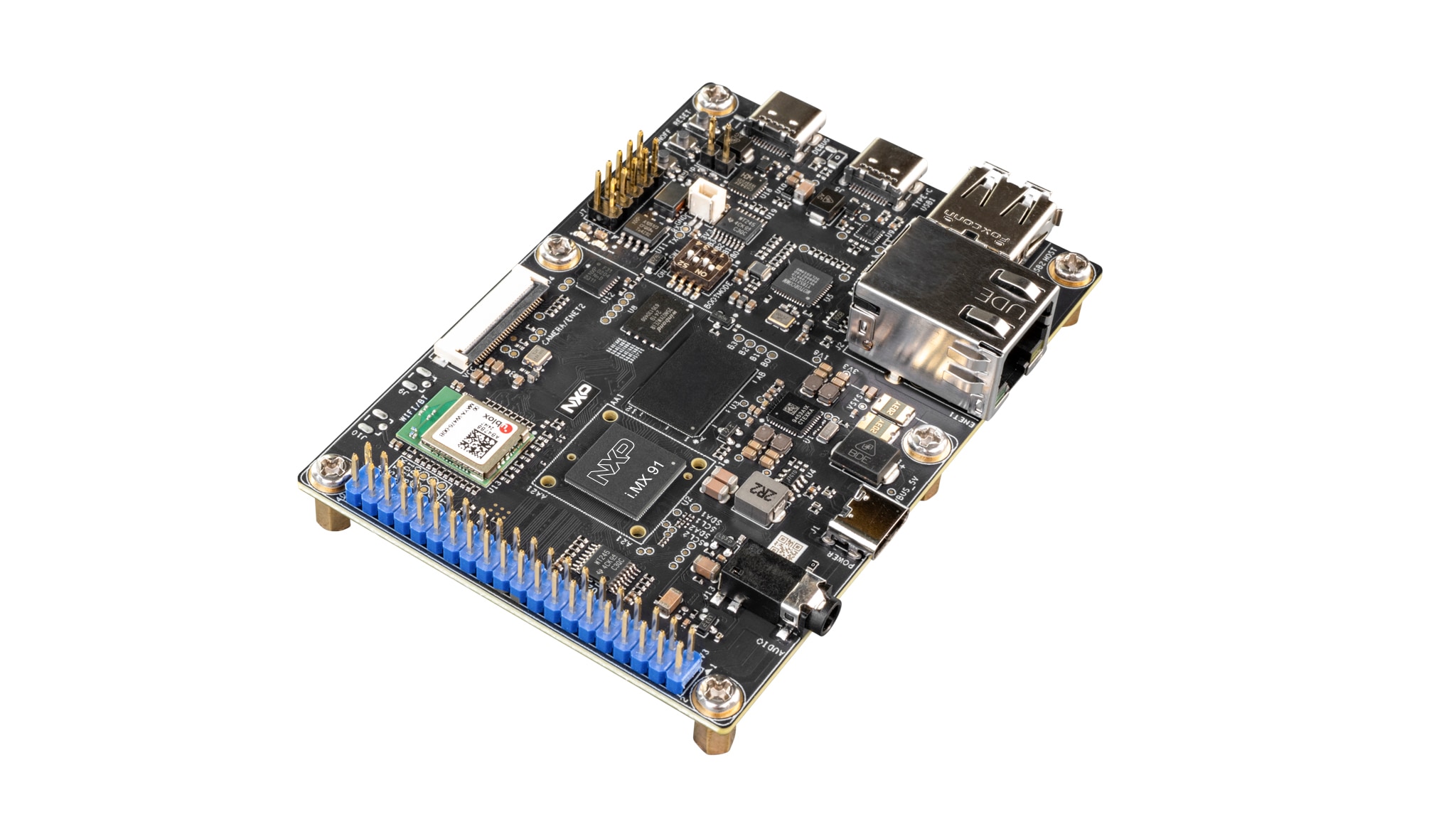

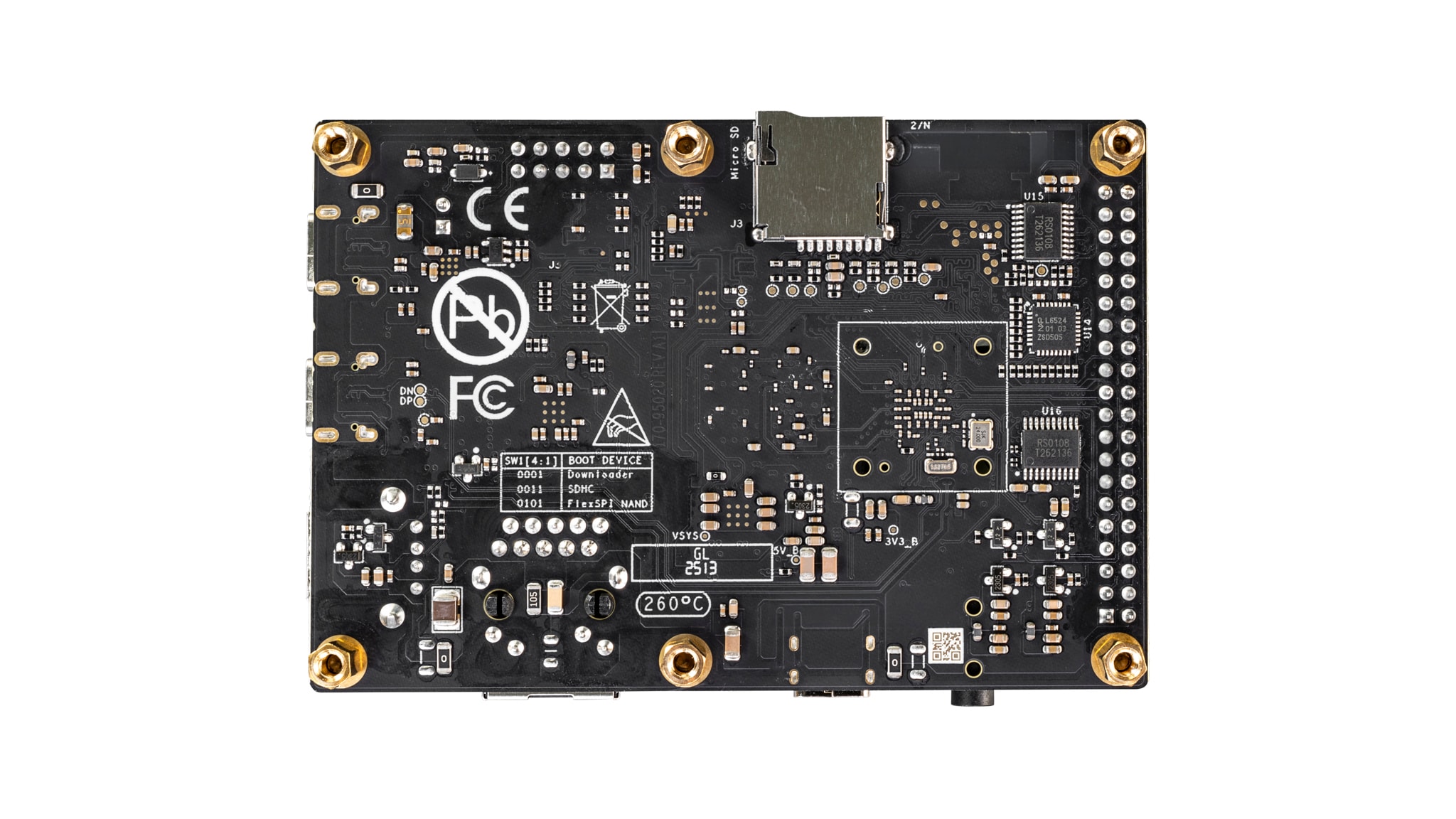

Name: FRDM iMX 91S開発ボード
Price: 50.00 USD
Availability: InStock

製品詳細

ブロック図

FRDM i.MX 91S

図を取得する PDF

対応製品

アナログとミックスド・シグナル

リアルタイム・クロック

PCF2131: 水晶振動子搭載のナノパワー高精度RTC

ワイヤレス・コネクティビティ

Wi-Fi^®＋Bluetooth^®＋802.15.4

IW610: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 + Bluetooth Low Energy 5.4 + 802.15.4トライラジオ・ソリューション

インターフェース

汎用I/O (GPIO)

PCAL6524: 超低電圧、レベル変換、24ビットFm+ I²Cバス/SMBus I/Oエキスパンダ

3.3 V/5 V IO CANトランシーバ

TJA1051: High-Speed CAN Transceiver

パワーマネージメント

PMIC

PF9453: PF9453：i.MX 91、i.MX 93、およびシンプルLinuxプラットフォーム向け低消費電力マルチレールPMIC

プロセッサ＆マイクロコントローラ

i.MX 9プロセッサ

i.MX91: i.MX 91ファミリ - セキュアでエネルギー効率に優れ、数千ものエッジ・アプリケーションに不可欠なLinux^®の機能を実現

特長

プロセッサ

i.MX 91アプリケーション・プロセッサ
Cortex-A55 @1.4G
EdgeLock®セキュア・エンクレーブ

メモリ

512 MB LPDDR4
256 MB NANDフラッシュ
microSDスロット

ディスプレイとカメラのインターフェース

パラレルRGB LCDインターフェース (2 x 20 EXPI)
パラレル・カメラ・インターフェース (2 x 20 EXPI)

ワイヤレス

u-blox MAYA-W476-00Bトライラジオ（Wi-Fi 6、Bluetooth LE 5.4、802.15.4）モジュール
ThreadとZigBeeをサポートする802.15.4無線機能

オーディオ

3.5 mmヘッドフォン・ジャック（MQS対応）

コネクティビティ

USB2.0 Type-Cコネクタ
USB2.0 Type-Aコネクタ
GbE RJ45 x 1
CAN HDR
2 x 20のEXPI
I²C HDR
ADC HDR

デバッグ

JTAGテスト・ポイント
デバッグ用UART-USB変換

購入オプション

クリックして展開

FRDM-IMX91S
アクティブ

FRDM i.MX 91S Development Board.

キットの内容

キットの内容：

ディスプレイ：
- TM050RDH03-41
- パラレルLCD 5インチTFT 800 x 480 RGB
NXP拡張ボード：
- MX93AUD-HAT
- オーディオ拡張ボード
- 8MIC-RPI-MX8
- 音声イネーブルメント用8マイク・アレイ・プロトタイプ・ボード

$50.00 USD

在庫あり :45

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

9 ドキュメント

コンパクトリスト

FRDM i.MX91S Quick Start Guide[FRDMIMX91SQSG]

PDFJul 3, 2025改訂 1

European Union Declaration of Conformity for FRDM-IMX91S[EU-DOC-FRDM-IMX91S]

PDFJul 3, 2025改訂 1.0
EU declaration of conformity[MAYA-W4_RED_Conformity_UBXDOC-465451970-3842]

PDFFeb 13, 2025改訂 C1

FRDM-IMX91S Board User Manual[UM12349]

HTML | PDFAug 4, 2025改訂 1.0

i.MX FRDM Software Support Guide[UG10345]

HTML | PDFOct 31, 2025改訂 1.0
Getting Started with FRDM-IMX91S[GS-FRDM-IMX91S]

HTMLSep 14, 2025
i.MX FRDM Software User Guide[UG10195]

HTML | PDFJun 30, 2025改訂 4.0

Release Notes for i.MX FRDM Yocto Software[RN00265]

HTML | PDFJun 26, 2025改訂 4.0

Design without Bounds with FRDM[FRDMECOPPR]

PDFJun 20, 2025改訂 1.0

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

5 ハードウェア提供

評価・開発ボード
MX93AUD-HAT

MX93AUD-HAT類似
評価・開発ボード
i.MX 91評価キット
アクティブ

i.MX91EVK類似
評価・開発ボード
FRDM i.MX 91開発ボード
アクティブ

FRDM-IMX91類似
追加ハードウェアを利用可能パートナー・ソリューションの特集を表示.
評価・開発ボード
パラレルLCDディスプレイ

TM050RDH03-41類似
評価・開発ボード
i.MX Series Accessory Boards
アクティブ

i.MX-ACCESSORY-BOARDS類似

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

2 設計・ファイル

プリント基板と回路図
FRDM-IMX91S Schematics

PDF改訂 BMay 21, 2025 10:34:00785.69 KBSPF-95020

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FRDM-IMX91S Design Files

ZIP改訂 1.0Jul 7, 2025 10:29:0011.02 MBFRDM-IMX91S-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

1 ソフトウェア・ファイル

BSPとデバイスドライバ
FRDM-IMX91S Demo Images

ZIP改訂 4.0Jun 25, 2025 21:33:002590959 KBLF_v6.6.36-2.1.0_images_FRDM_4.0_IMX91S

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
