MCX W23ワイヤレスMCU用FRDM開発ボード

FRDM-MCXW23
アクティブ

画像にカーソルを合わせると拡大表示されます。

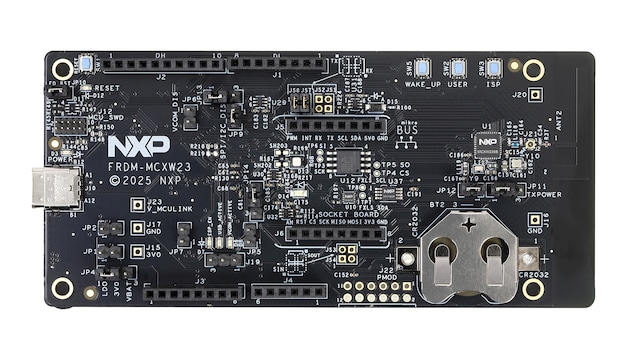

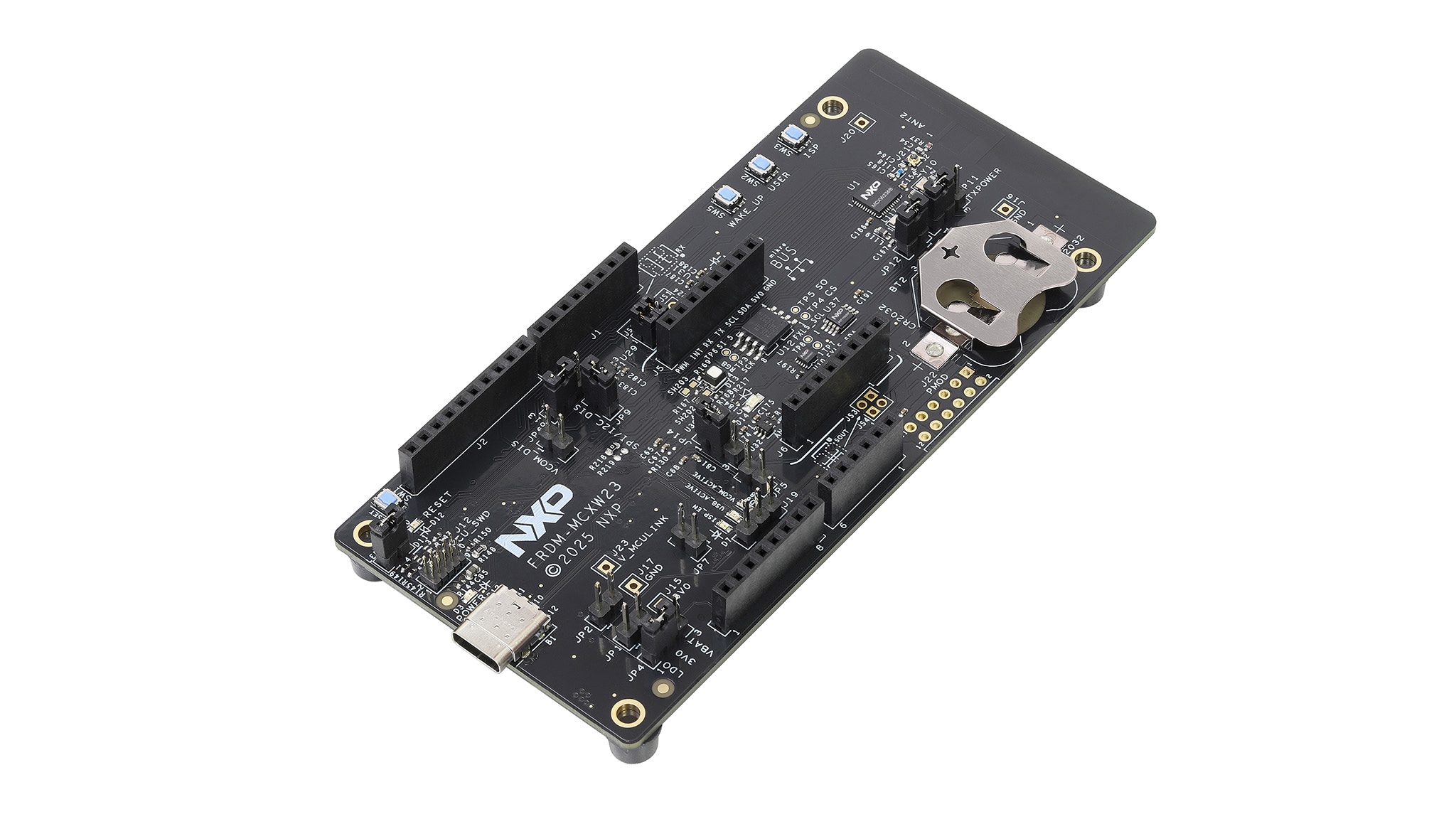

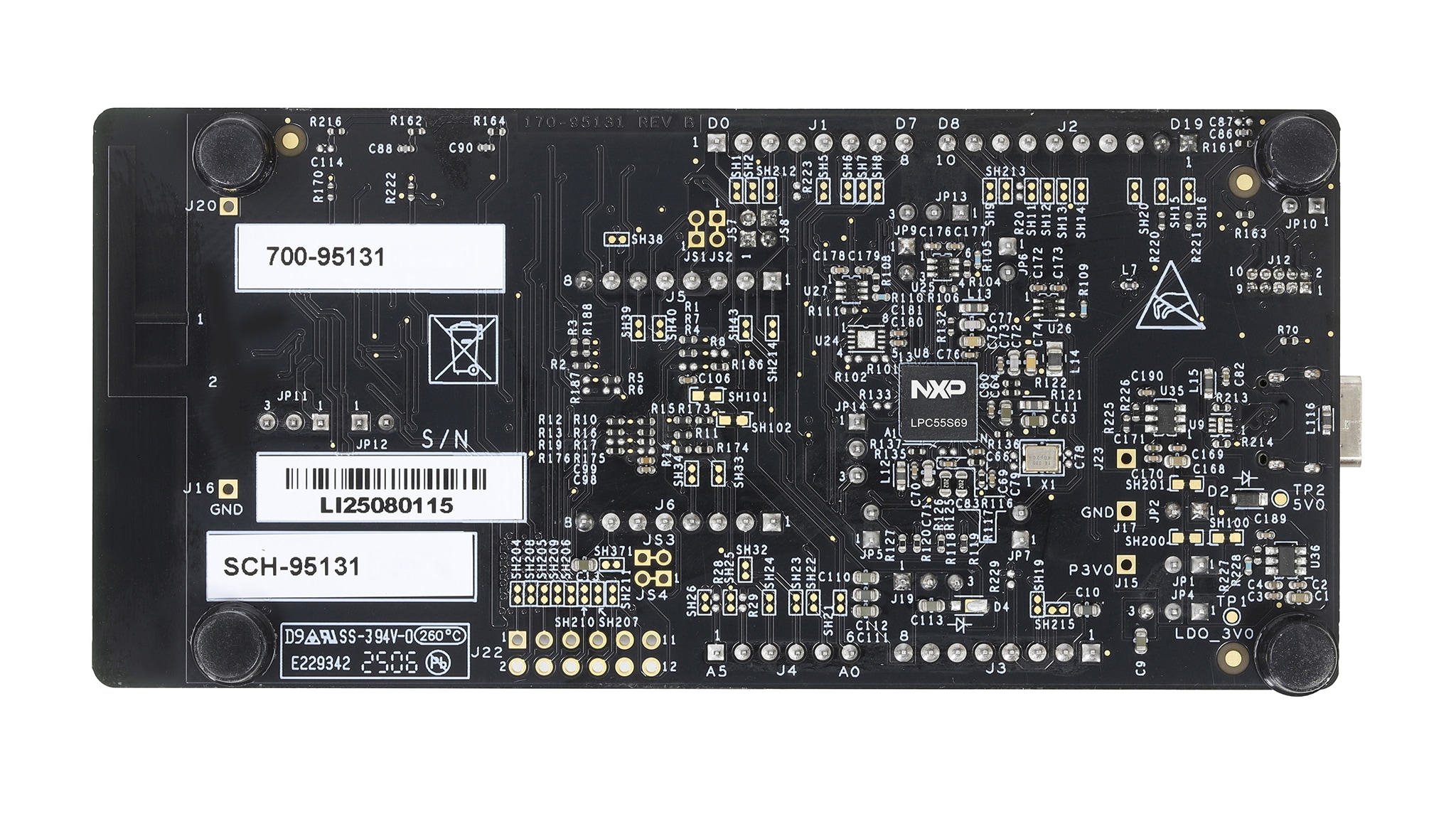

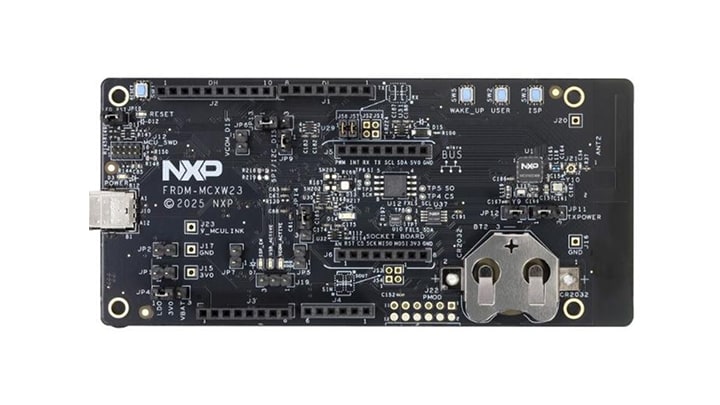

FRDM-MCXW23は、MCX W23 Bluetooth Low Energy (LE) 5.3ワイヤレスMCUを搭載したコンパクトでスケーラブルな開発ボードです。このボードは、ポータブル医療機器、家電製品やオートメーション、資産追跡などのアプリケーションにおけるバッテリー駆動の小型デバイスのプロトタイプ作成に最適です。オンボードの加速度センサ、温度センサ、データ・フラッシュ、およびLEDを備えており、内蔵の降圧DCDCを使用して3 Vコイン電池またはUSBバス電源からの給電によって動作します。このボードは、MCX W23ワイヤレスMCUの容易な評価と迅速なプロトタイプ作成を実現します。

ブロック図

MCX W23ワイヤレスMCU用FRDM開発ボード

FRDM-MCXW23-BD
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Wシリーズ・マイクロコントローラ

  • MCX-W23: MCX W23：超低消費電力Bluetooth® Low Energyソリューション、Arm® Cortex® M33 TrustZone®対応、IoT向け

LPC5500シリーズ Arm Cortex-M33

  • LPC55S6x: High Efficiency Arm® Cortex®-M33-Based Microcontroller Family

センサ

I3C/I²Cデジタル温度センサ

  • P3T1755DP: I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ

加速度センサ

  • FXLS8974CF: ±2g/±4g/±8g/±16g、低消費電力の12ビット・デジタルIoT加速度センサ

特長

マイクロコントローラ

  • MCX W23 最大32 MHzで動作するArm™ Cortex™-M33コア、最大1 MBのフラッシュ/128 kBのRAMのアプリケーション・メモリ、256 kBフラッシュと88 kB RAM搭載の無線サブシステム、XiPを備えたQ-SPIインターフェース

メモリ拡張

  • MX25R6435F 8 MB SPIフラッシュ

コネクティビティ

  • SPI/I2C/UARTコネクタ（mikroBUS™、Pmod™）
  • Bluetooth® LE無線機能

デバッグ

  • USB Type-CのMCU-Link
  • MCUデバッガ・ヘッダ
  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ

センサ

拡張オプション

  • Arduino®ヘッダ
  • mikroBUS™
  • Pmod™

拡張オプション

  • ウェイク・アップ・ボタン、ユーザー・ボタン、ISPボタン、RGB LED、リセット・ボタン

電源オプション

  • USBバス給電
  • CR2032バッテリー給電

購入オプション

FRDM-MCXW23-Image

クリックして展開

FRDM-MCXW23
アクティブ

FRDM Development Board for MCX W23 Wireless MCUs.

    $30.00 USD
    在庫あり>100

    通常 1～2営業日以内に配送

    カートに入れる
