X-IN-1アプリケーション向けS32K396評価マザーボード

XIN1-MB-S32X

製造開始前

本ページには、試作段階の製品に関する情報が含まれています。記載されている仕様および情報は、予告なく変更される場合があります。詳細については、担当営業までお問い合わせください。

画像をクリックすると拡大します。

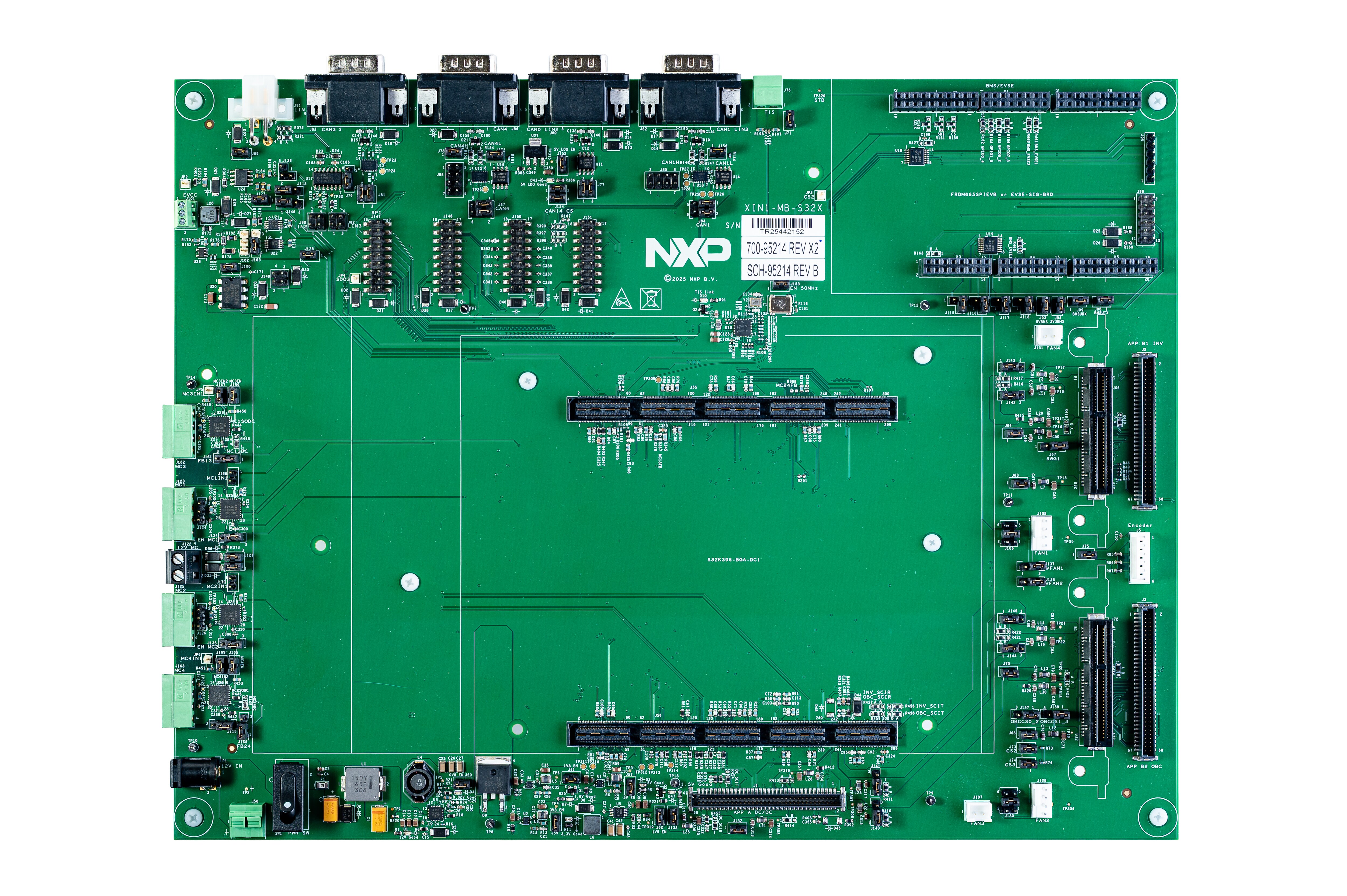

XIN1-S32X-MBは、S32K396 MCUと幅広いアナログ・アクチュエータおよびアプリケーション・ボードを接続するために設計された汎用性の高いメイン・ボードです。このモジュール型アプローチにより、パワートレインから、充電、エネルギー管理の分野まで、複数のX-in-1車載ユース・ケースの迅速なプロトタイプ作成と評価が可能になります。

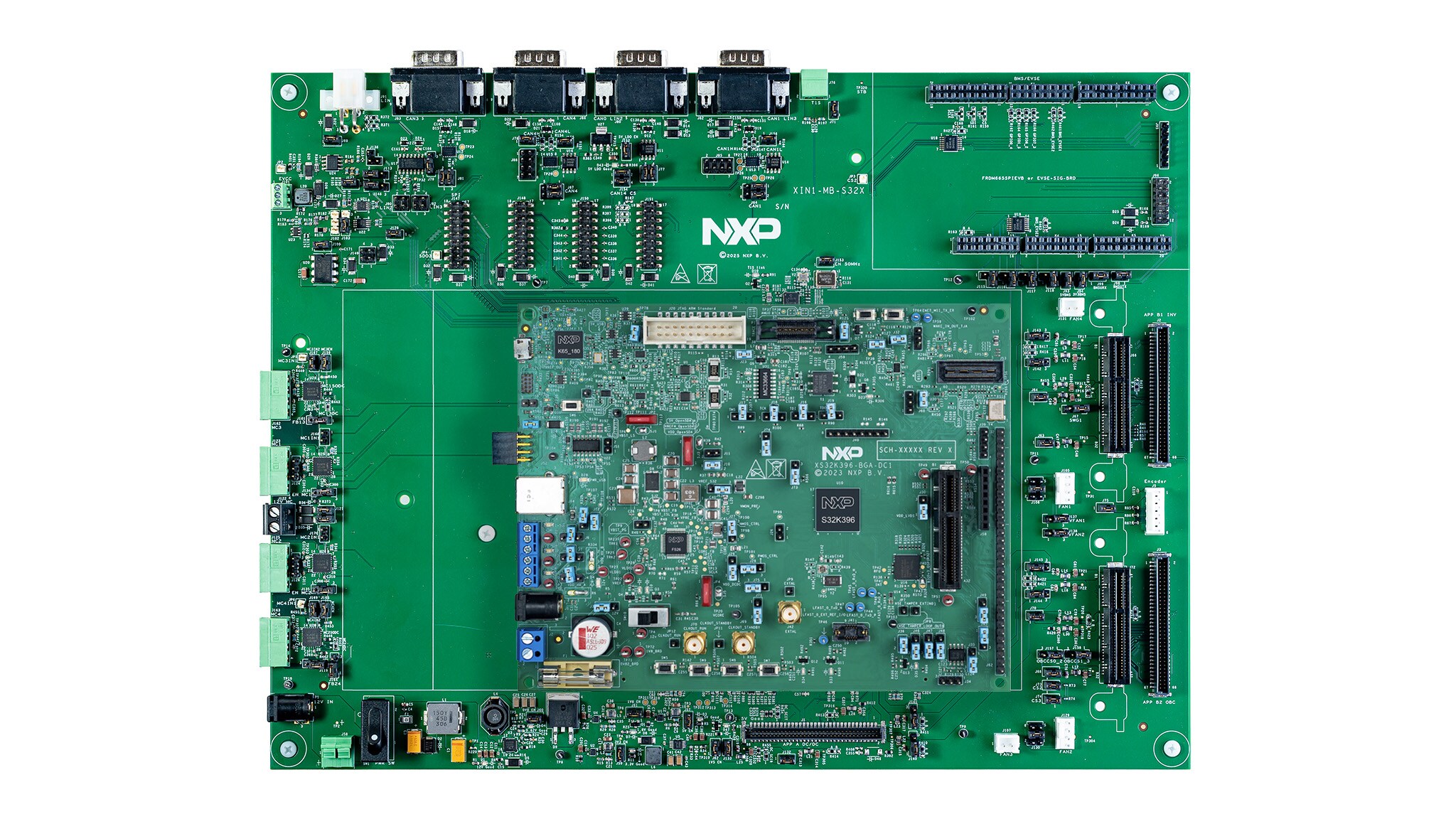

XIN1-MB-S32Kxは、X-in-1システムで使用されるMCUとさまざまなアプリケーションをつなぐインターフェース・ボードです。このボードは、MCUドータ・カード (DC) のマザーボード (MB) として機能します。このMBは、主にS32K396-BGA-DC1 DC向けに設計されています。このDCにはS32K396 MCUが搭載されています。S32E2およびS32Z2ベースのMCU EVBボードは、S32E288-975EVB、S32Z280-594EVBおよびS32Z280-400EVBの各マザーボードにも機械的に適合します。

製品詳細

ブロック図

S32K396 Evaluation Motherboard

図を取得する PDF

特長

一般的な機能

S32K-39-BGA-DC1 EVBキットに加え、S32E288-975EVB、S32Z280-594EVB、S32Z280-400EVBにも機械的に適合
オンボード・チャージャ (OBC) サブシステム、DC-DCサブシステム、インバーター、BMSサブシステムなどの機能を実現するために、さまざまなアナログ操作アプリケーション・ボードの設計および接続に必要なすべての必須ペリフェラルを統合
10BASE-T1Sイーサネット、CAN x 4、LIN x 2をはじめとする豊富な通信インターフェースを搭載し、マルチドメイン・アーキテクチャで車両制御ユニット (VCU) として機能するために必要なコネクティビティを提供
4つのコンタクタを制御したり、EVプラグのロック/ロック解除などに一般的に使用されるモーターを制御したりするためのいくつかのハーフ・ブリッジ・デバイス (HB200x) も入手可能
