TAA6065デジタル車載LLCコントローラ
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
TAA6065は、高効率の共振LLCマイクロDC-DCコンバータやスタンバイ電源向けに設計された車載対応デジタル・コントローラです。電気自動車 (EV) では、駐車中の消費電力（「バッテリー吸血鬼」とも呼ばれる）によって全体の走行距離が短くなってしまう場合があります。これを緩和するために、低負荷での効率が限られているメインのDC-DCコンバータは通常、パーキング・モードではオフになります。
TAA6065は、負荷範囲全体にわたって高効率を維持できる優れた性能を備えています。これは、NXPのGreenChip制御テクノロジと高度な低消費電力モードによって可能となり、駐車中のエネルギー使用量を大幅に削減します。
この製品はNXP GreenChipポートフォリオの一部です。このプログラムは、車載、モバイル、コンピューティング用途での電力効率を最適化し、高い電力密度、安全性、信頼性を特徴としています。
製品詳細
特長
アプリケーション
- AEC-Q100グレード1認定：−40°C～+125°Cの周囲温度範囲

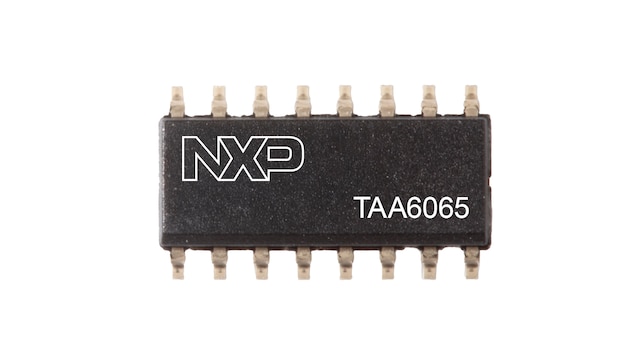

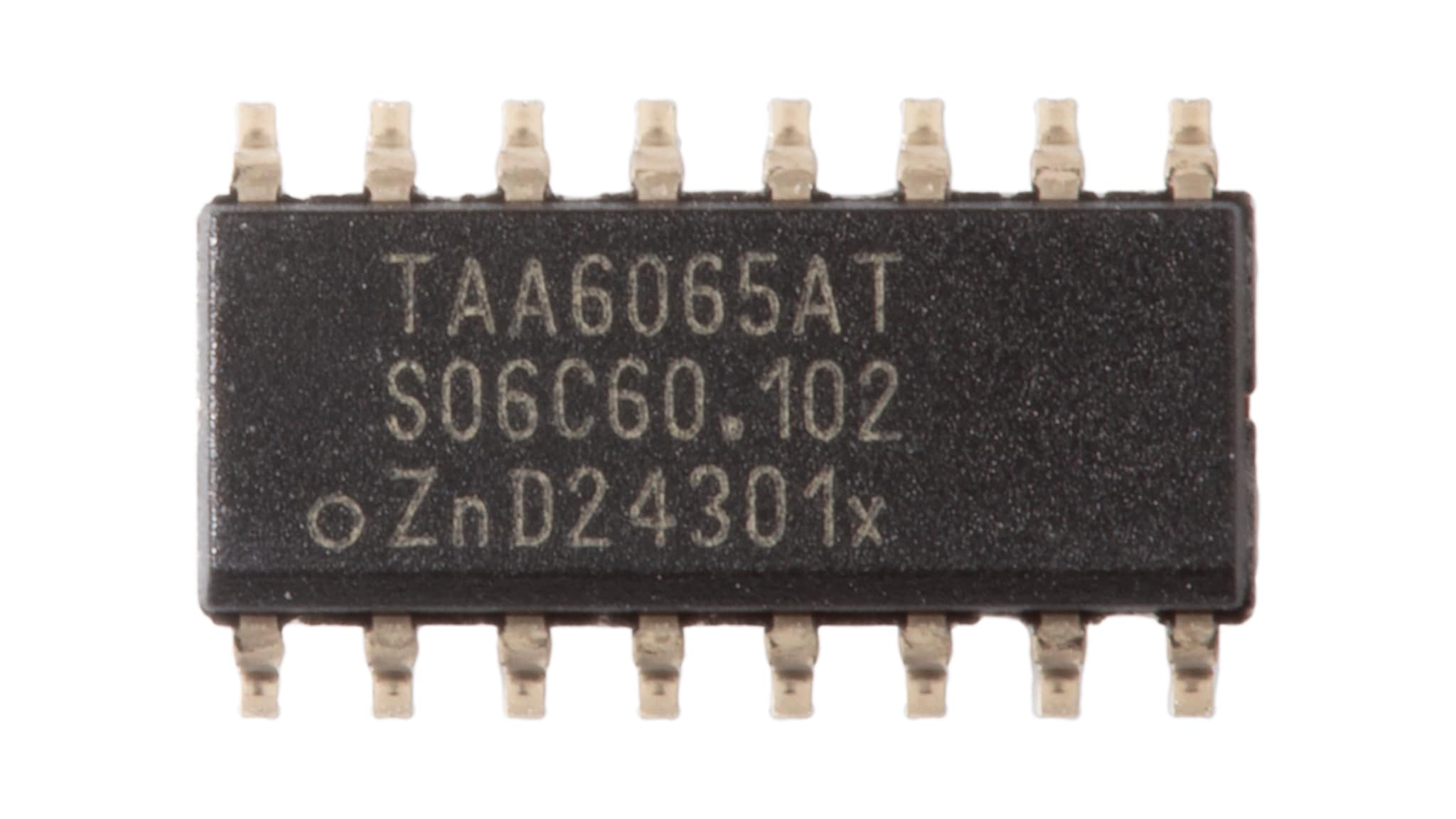

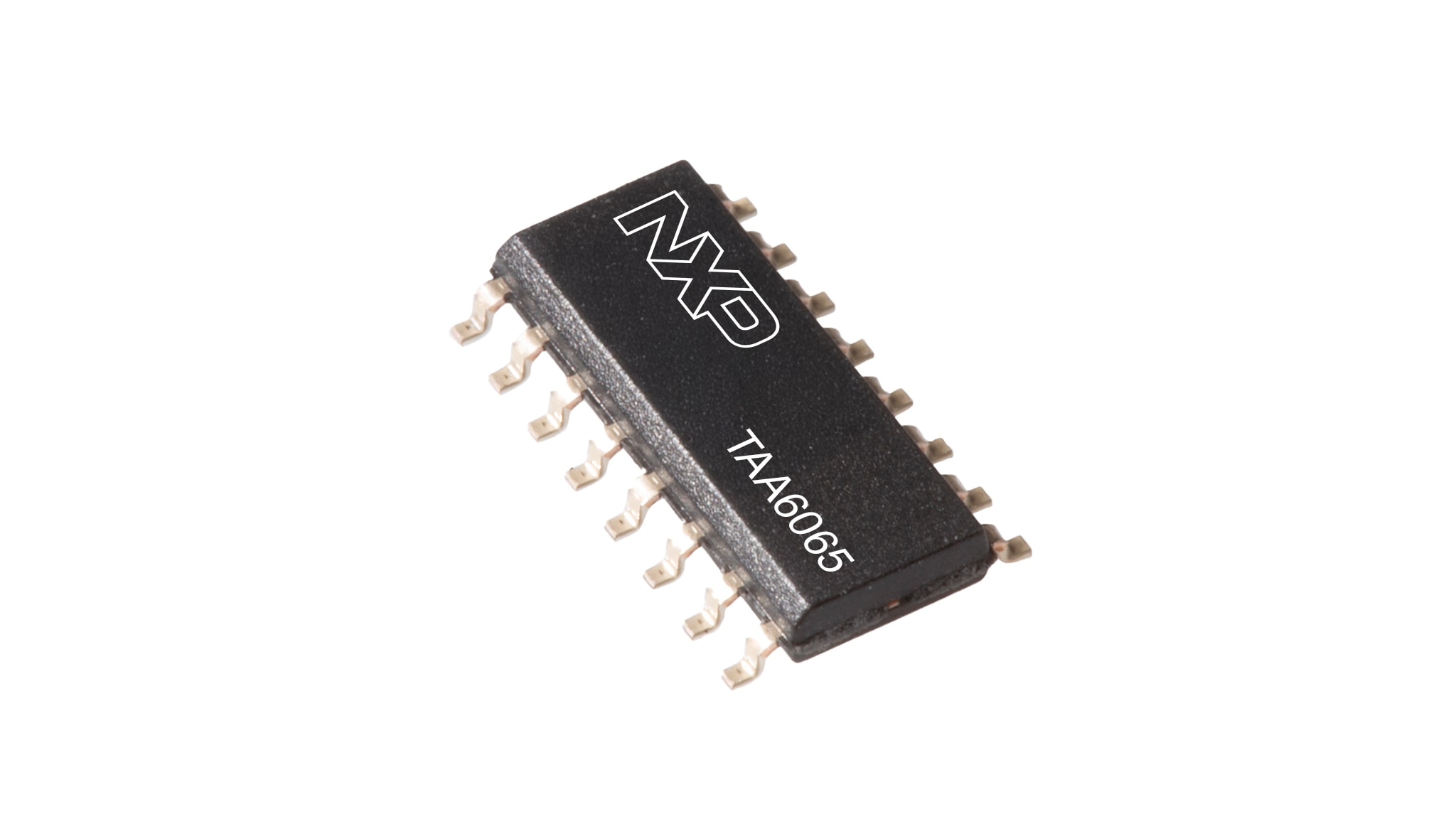

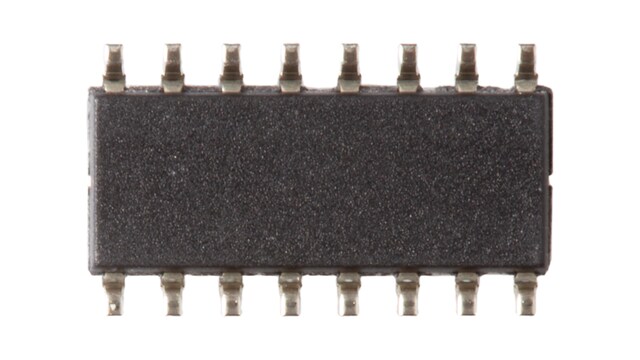

- 単一の小型SO16パッケージに実装されたLLCコントローラ
- 高電圧起動を内蔵
- ドライバと高電圧レベル・シフタ (LS) を内蔵
- ローサイド・ドライバの出力からハイサイド・ドライバに電源を直接供給
- パワー・グッド機能
- グラフィカル・ユーザー・インターフェース (GUI) を使用して、評価中に次のようなパラメータを簡単に設定可能：
- すべての動作モードで可聴域外となる動作周波数
- バースト・モードで可聴ノイズを低減するソフト・スタートとソフト・ストップ
- 動作モード間の正確な移行レベル（高電力モード/低消費電力モード/バースト・モード）
- 低消費電力モードの有効化/無効化
NXP® GreenChip
- ゼロ電圧スイッチングによるスイッチング損失の最小化
- 低負荷から高負荷まで高い効率
- 最新の省電力規格および指令（Energy Star、EuP）に準拠
- 無負荷時入力電力：75 mW未満（TAA6065AT/TEA2095Tの組み合わせ）
セーフティとセキュリティ
- 個別に設定可能なレベルとタイマ
- 多くの保護を個別に、ラッチ、安全な再起動、または「再起動を数回試行後にラッチ」に設定できます
- 電源低電圧保護 (UVP)
- 過電力保護 (OPP)
- 内部および外部過熱保護 (OTP)
- 容量性モード・レギュレーション (CMR)
- 高精度の過電圧保護 (OVP)
- 過電流保護 (OCP)
- ブラウンイン/ブラウンアウト保護
- ディセーブル入力
- すべての保護をリセットする入力
