S32K389EVB-Q437 汎用車載用途向け評価ボード

S32K389EVB-Q437 新規
アクティブ

画像にカーソルを合わせると拡大表示されます。

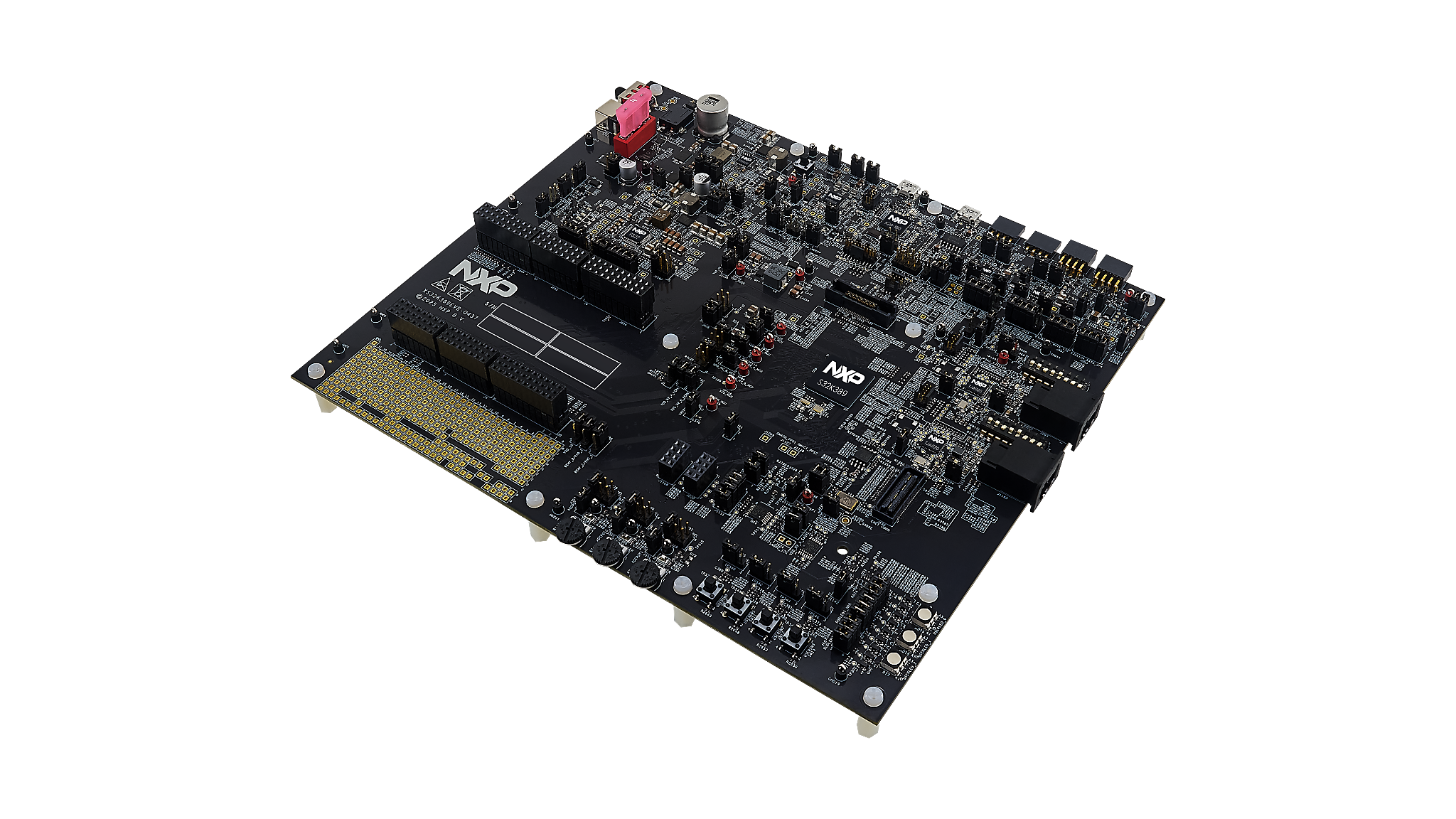

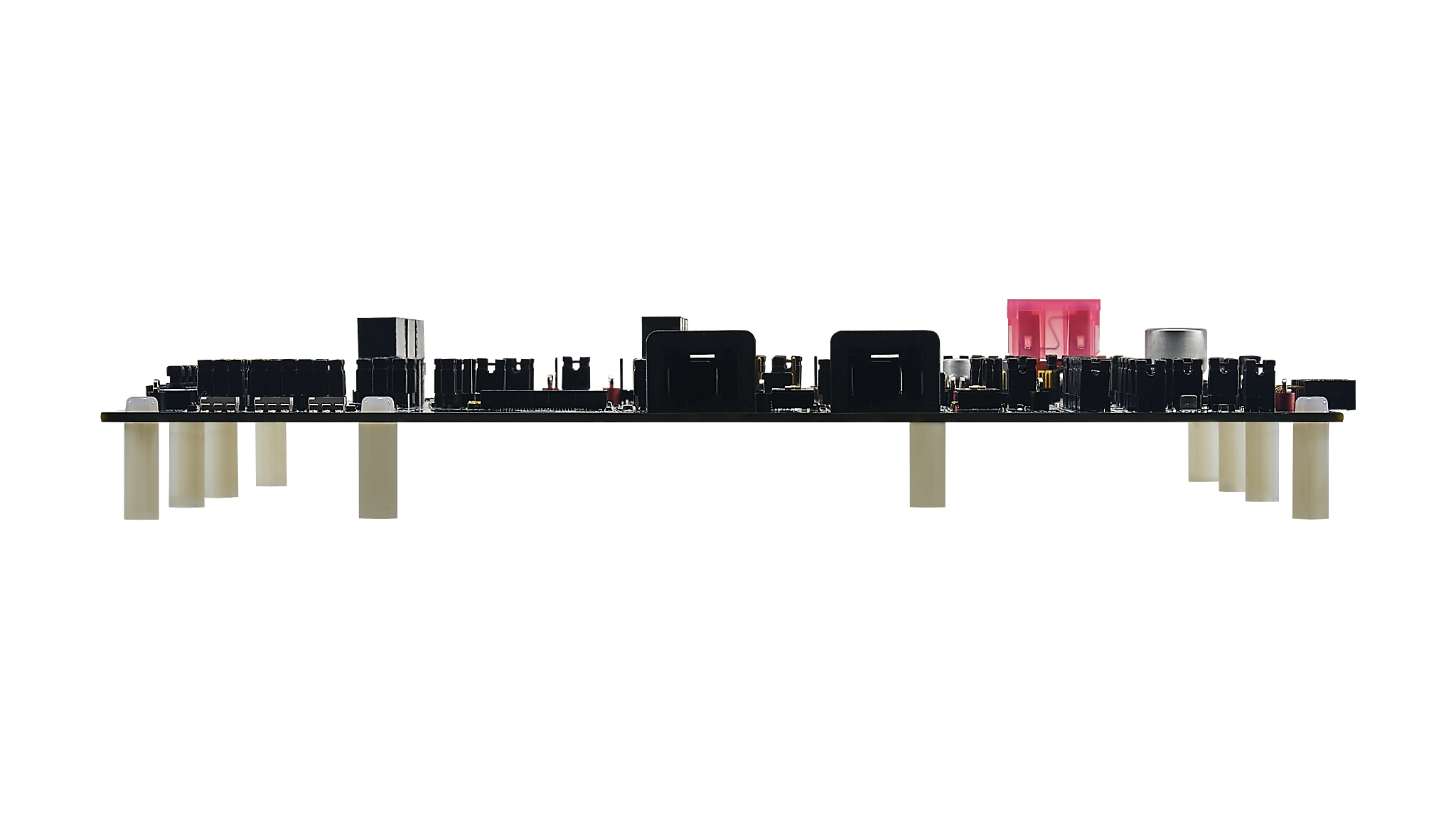

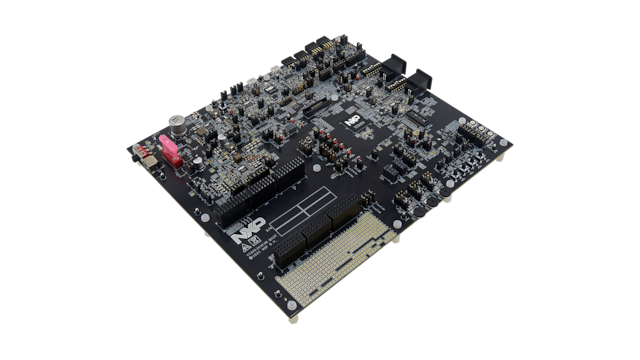

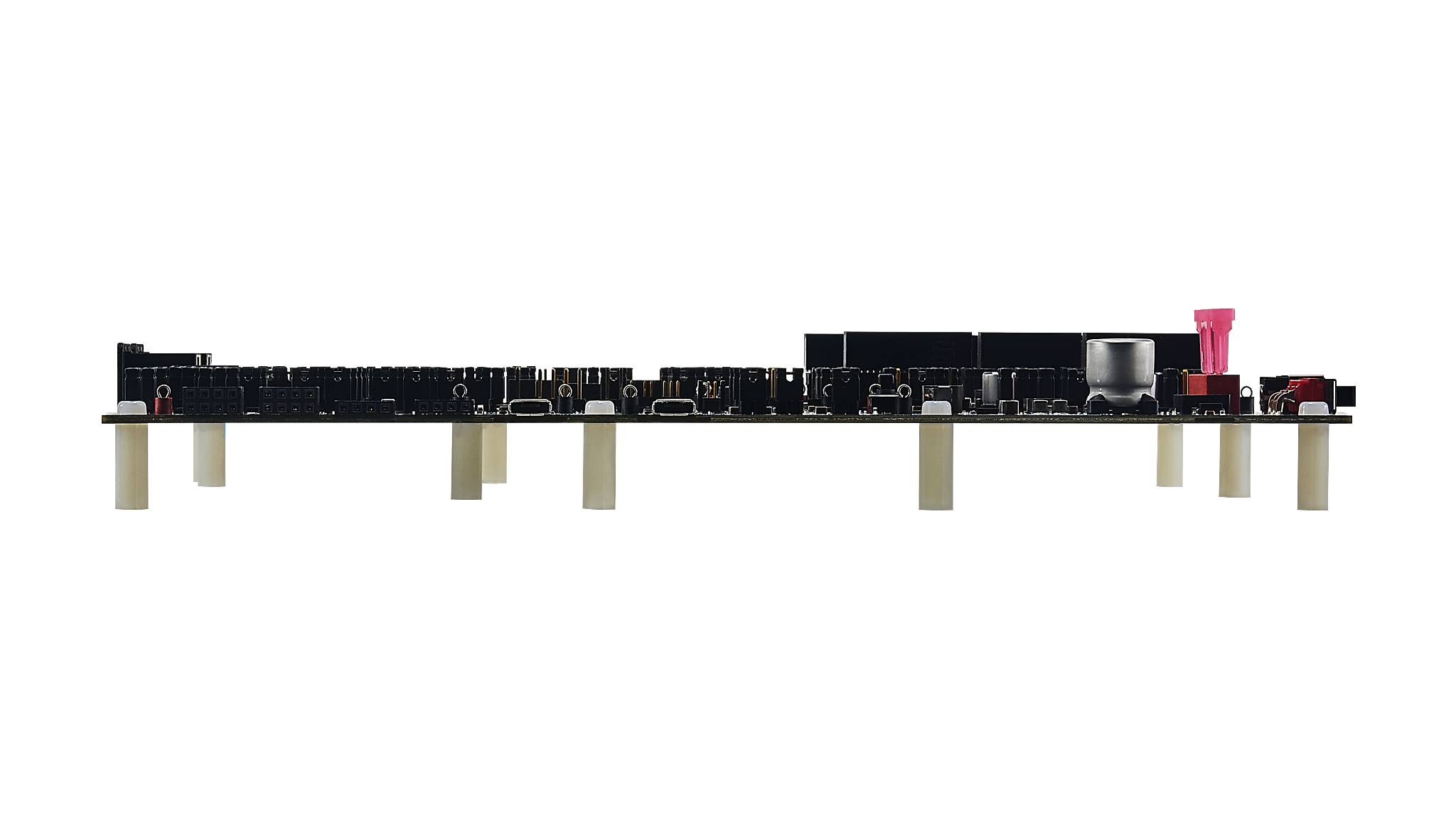

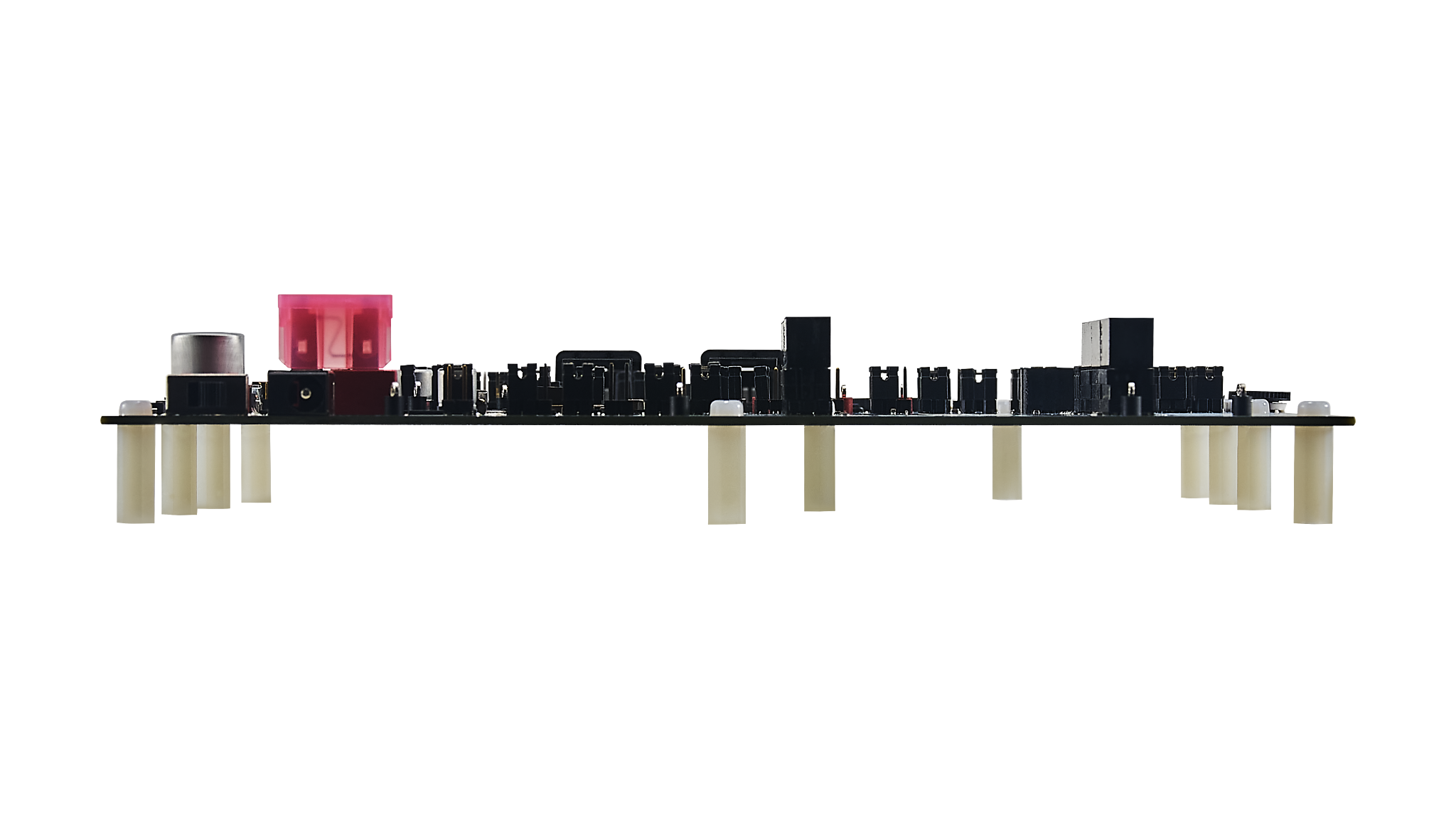

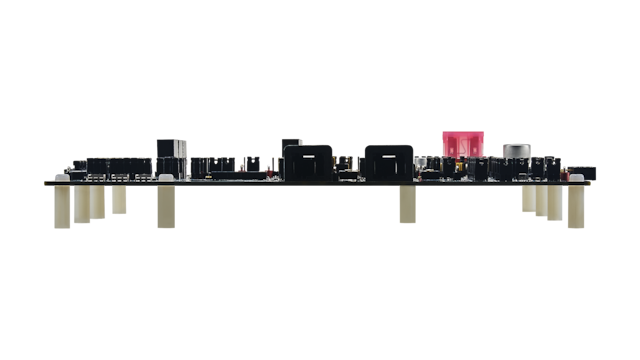

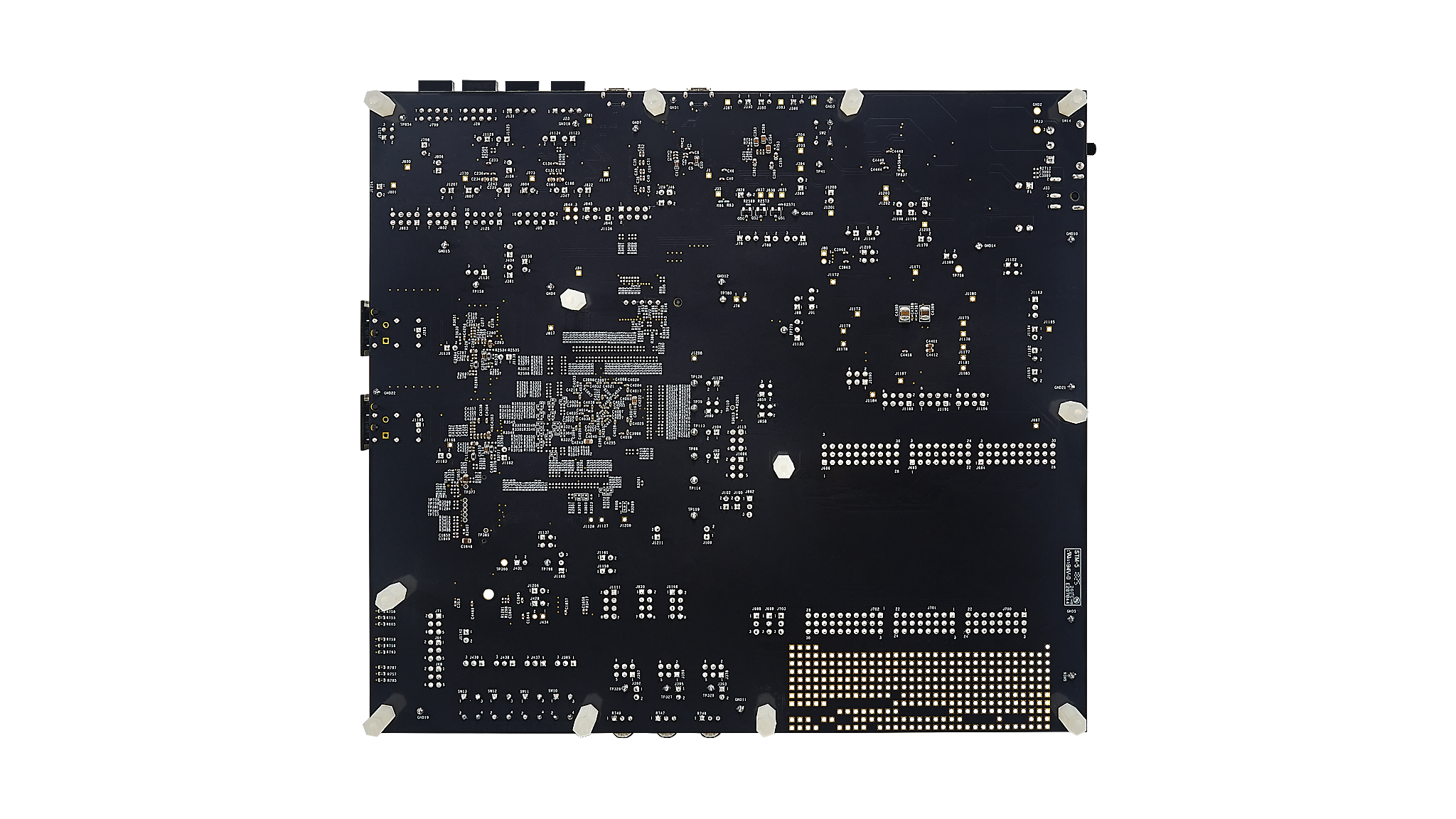

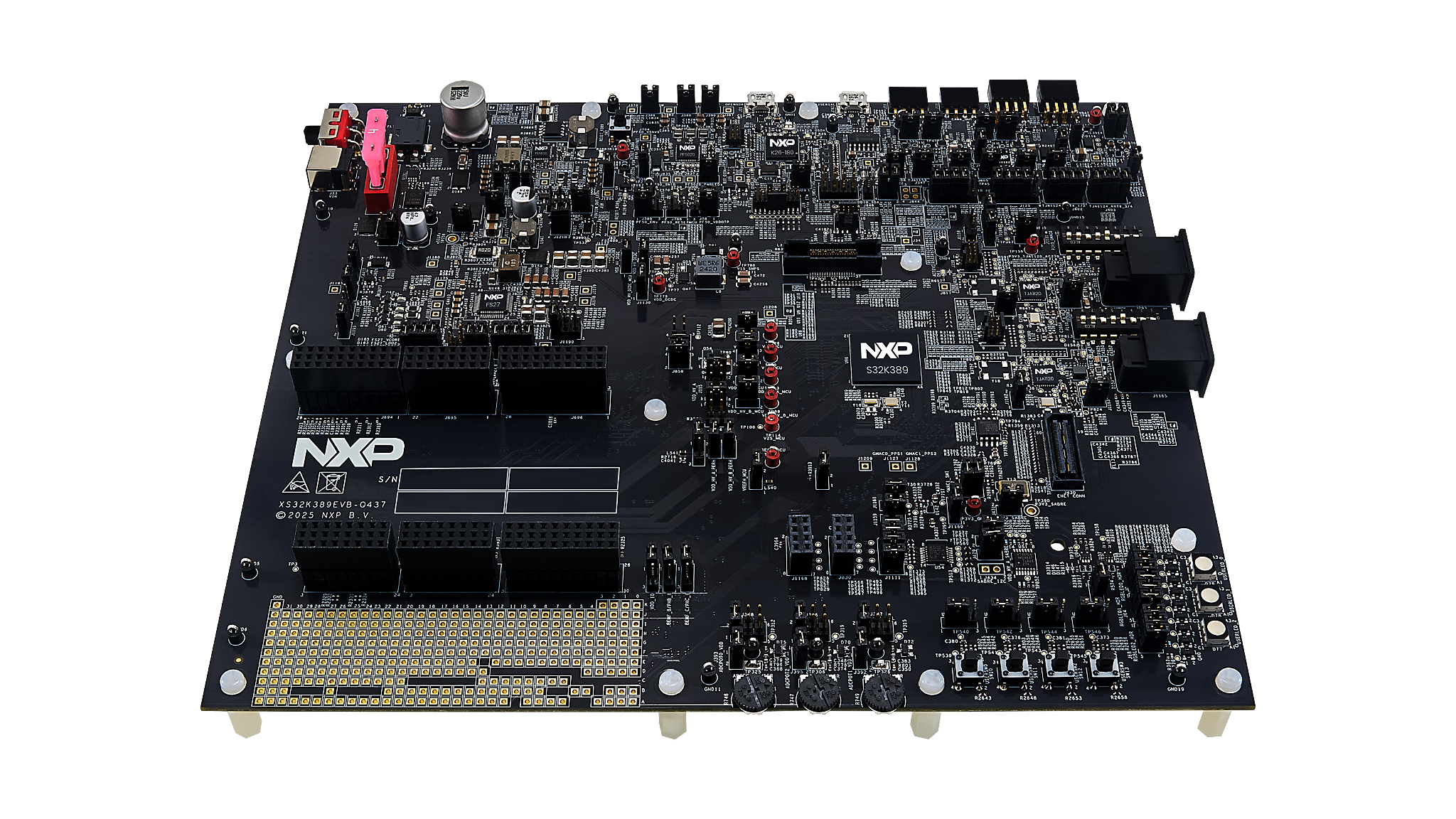

S32K389EVB-Q437は、ボディ制御モジュール、ゾーン/ドメイン・コントローラ、I/Oアグリゲータ、電動化システムを含む次世代の車載および産業用アプリケーション向けに設計された評価/開発ボードです。

このボードは、437ピンMAPBGAパッケージの32ビットArm® Cortex®-M7 S32K389 MCUをベースとし、マルチコア・モード、HSE_Bセキュリティ・エンジン、OTAサポート、および2つの1xギガビット・イーサネットと最大12のCAN FDチャネルにより高性能なネットワークを実現する強化されたコネクティビティを備えています。

S32K389は、12 MBのフラッシュと2.3 MBのSRAMを搭載しており、高度なSDVアプリケーションに必要なメモリ・ヘッドルームが確保されています。

このボードは、Arduino® UNOのピン配置と互換性のある標準ベースのフォーム・ファクタを備えており、要求の厳しい車載および産業用ソリューションの迅速なプロトコル作成や拡張を可能にします。

ブロック図

S32K389EVB-Q437評価ボード

S32K389EVB-Q437 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応
  • FS27: ASIL D対応12 V/24 V/48 Vセーフティ・システムベーシス・チップ

5 V PMICソリューション

  • PF5020: 車載アプリケーション向けマルチチャネル (5) PMIC：高電力 x 4および低消費電力 x 1、ASIL Bセーフティ・レベルに適合

インターフェース

車載用イーサネットPHY

  • TJA1120: TJA1120、ASIL B準拠、車載用イーサネット1000BASE-T1 PHYトランシーバ

オートモーティブLINソリューション

  • TJA1124: Quad LIN Commander Transceiver for In-Vehicle Subnetworks

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

CANシグナル改善

  • TJA1463: スリープ・モード対応のCANシグナル改善機能トランシーバ

特長

ハードウェア・インターフェース

  • 電源スイッチ
  • ユーザー用RGB LED x 2
  • ユーザー用プッシュボタン x 2
  • ADCロータリー・ポテンショメータ x 2
  • I/Oマトリックス
  • OpenSDA用USBコネクタ
  • イーサネット・インターフェースに接続するSABREコネクタ
  • 10/100/1000ギガビット・イーサネット・インターフェース x 2
  • CAN/CANFD x 2
  • LIN x 4
  • LPSPI 20 Mbpsインターフェース x 3
  • JTAGコネクタ

ソフトウェアの活用

互換性

  • Arduino UNOピン配置と互換性があり、拡張「シールド」をサポート

インターフェース

  • オンボードCAN FD
  • LIN
  • 1 Gbitイーサネット x 2
  • USB to UART
  • SPI

購入オプション

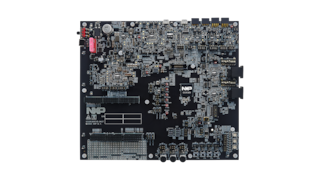

S32K389EVB-Q437-Image

クリックして展開

S32K389EVB-Q437
アクティブ

S32K389EVB-Q437 Evaluation Board for Automotive General Purpose.

  • プロセッサ: Arm® Cortex®-M7
$640.00 USD
在庫あり :6

通常 1～2営業日以内に配送

カートに入れる
