MCX W23：超低消費電力Bluetooth® Low Energyソリューション、Arm® Cortex® M33 TrustZone®対応、IoT向け
MCX W23は、IoT (Internet of Things) アプリケーション向けのコネクティビティ・ソリューションを提供します。MCX W23デバイスは、マイクロコントローラとフラッシュを搭載した高集積、超低消費電力のシングルチップBluetooth® Low Energy 5.3ワイヤレス・トランシーバです。
超低消費電力無線とフラッシュを内蔵しているため、バッテリー寿命を延長できます。MCX W23は、占有面積が小さくコスト効率に優れたソリューションであり、身体装着/バッテリー駆動センサやアクチュエータのアプリケーションに適しています。
DC/DCコンバータの降圧と昇圧を柔軟に選択できるMCX W23は、広範なバッテリーで直接駆動できます。
MCX W23は高度なセキュリティを念頭に置いて構築されており、Certified Edgelock Assuranceプログラム（SESIPレベル2 / PSAレベル2）の対象となっています。
MCX W23および関連ツール（ドキュメント、ソフトウェア、およびボード）が入手可能です。詳しい情報やサンプルの供給状況については、サポートまたは営業担当者にお問い合わせください。
製品詳細
特長
アプリケーション・プロセッサ
- Arm® Cortex®-M33F
- TrustZone®対応、最大32 MHzで動作
- MCX W236：1 MBのフラッシュと128 KBのRAM
- MCX W235：512 KBのフラッシュと96 KBのRAM
- 256 KBのROM
- 16 KBのデータRAMと512バイトのシーケンサRAM
ブート・モード
- フラッシュからの自律ブート
- システム内プログラミング (ISP)
- セキュア・ブートローダ
一般
- WLCSPパッケージ：6.56 mm2未満、37個のバンプ
- QFNパッケージ：5 mm x 5 mm、40ピン
- 少ない外部パッシブ・コンポーネント
- 動作温度：-40°C～+85°C
インターフェース
- 3つのFlexCommインターフェース。各FlexCommインターフェースは、ソフトウェアによりUSART、SPI、I²Cインターフェースとして選択可能
- XIP機能を備えたSPIFIは、最大4本のデータ・ラインを使用してオフチップのSPI/DSPI/QSPIフラッシュ・メモリにアクセス
- 最大23の汎用I/O
パワー・モード
- MCXW23xB
- 高電圧電源モード (HV_SM)：内蔵降圧DC-DCコンバータを使用して3 Vバッテリーをサポート
- 外部安定化電源モード (XR_SM)：PMICをサポート（内蔵DC-DCコンバータをバイパス）
- MCXW23xA
- 低電圧電源モード (LV_SM)：内蔵昇圧DC-DCコンバータを使用して1.5 Vバッテリーをサポート
RF
- Bluetooth Low Energy 5.3対応の2.4 GHz RFトランシーバ
- Bluetooth Low Energy 2 Mbpsで-94 dBmの感度
- Bluetooth Low Energy 1 Mbpsで-97 dBmの感度
- Bluetooth Low Energy 500 kbpsで-100 dBmの感度
- Bluetooth Low Energy 125 kbpsで-102 dBmの感度
- RFトランスミッタのレベルを柔軟に設定可能：
- TXモード1 (TXM1)：VDD_RFが1.1 Vを超える場合、-31 dBm～+2 dBmの範囲
- TXモード2 (TXM2)：VDD_RFが1.7 Vを超える場合、-28 dBm～+6 dBmの範囲
セキュリティ
- AES-256暗号化/復号化エンジン（PUFキー付き）
- セキュア・ハッシュ・アルゴリズム（SHA1およびSHA2-256）
- PUFシリコン・フィンガープリント
- PRINCE暗号化モジュール
- セキュアな汎用I/O
- NIST SP 800-90B、NIST SP 800-22に準拠した真性乱数ジェネレータ (TRNG)
タイマ
- 1秒の分解能を備えた32ビットのリアルタイム・クロック (RTC) が、常時オンのパワー・ドメインで動作
- RTCの追加タイマを使用して、1 msの分解能ですべての低消費電力モードからウェイクアップ可能
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています
MCUXpresso開発者エクスペリエンス
- MCUXpressoエコシステムのサポート
- MCUXpressoプラグインでVSCODEをサポート
- ピン、クロック、ペリフェラル、セキュリティ、メモリの構成ツール
- セキュリティのプログラミングおよびプロビジョニング・ツール
- ソフトウェア開発キット (SDK) とコネクティビティ・スタックおよびサンプルをGitHub経由で入手可能
関連製品
MCX W71x：Matter、Thread、ZigBee、Bluetooth LE対応のセキュアな超低消費電力MCU
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
1-10 件/全 11 ドキュメント
コンパクトリスト
アプリケーション・ノート (5)
エラッタ (1)
-
Errata for MCX W236xUIK[ES_MCXW236XUIK]
データ・シート (1)
-
MCX W23 Data Sheet[MCXW23]
ドキュメント (1)
-
FRDM-MCXW23 Board User Manual[UM12359]
ファクト・シート (1)
ユーザ・ガイド (1)
-
MCX W23 Hardware Design Guide[UG10233]
リファレンス・マニュアル (1)
-
MCX W23 Reference Manual[MCXW23RM]
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
4 ハードウェア提供
-

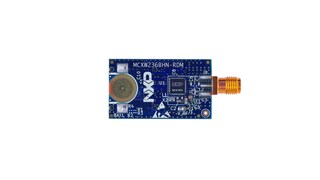

評価・開発ボードMCXW236BHN-RDM無線デバイス・モジュール
製造開始前 -
評価・開発ボードMCX W23ワイヤレスMCU用FRDM開発ボード
アクティブ -
評価・開発ボードMCXW23 EVK開発キット
製造開始前 -
追加ハードウェアを利用可能 パートナー・ソリューションの特集を表示.
-

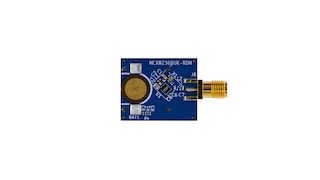

評価・開発ボードMCXW236BUK-RDM無線デバイス・モジュール
