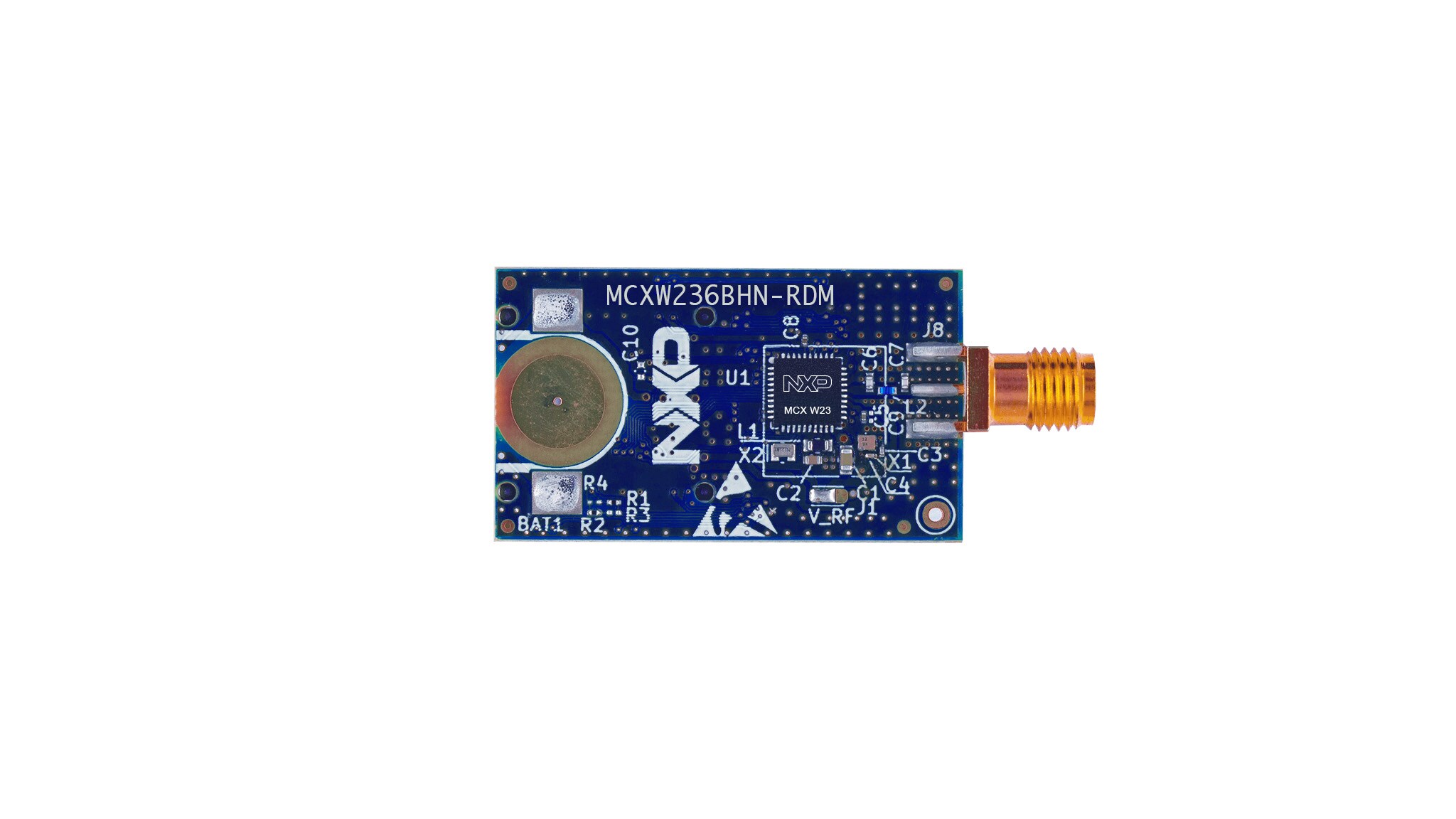

MCXW236BHN-RDM無線デバイス・モジュール
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
MCXW236BHN-RDMは、MCXW236BHNデバイスのアプリケーション・プロトタイピングとデモンストレーション用の設定の柔軟性に優れた、低消費電力で、費用対効果の高い評価および開発ボードです。MCXW236BHNは、マイクロコントローラとフラッシュを内蔵し、IoT (Internet of Things) アプリケーションを対象とした高集積、超低消費電力のシングルチップBluetooth low Energy 5.3ワイヤレス・トランシーバです。
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
MCX Wシリーズ・マイクロコントローラ
- MCX-W23: MCX W23：超低消費電力Bluetooth® Low Energyソリューション、Arm® Cortex® M33 TrustZone®対応、IoT向け
特長
主な特長
- NXPのBluetooth LE対応の超低消費電力MCXW236BHNワイヤレスMCU
- Bluetooth 5.3 Low Energyに完全準拠
- 32 MHzのリファレンス発振器（RF動作用）
- 32.768 kHzのリファレンス発振器（低消費電力動作に使用）
小型パッケージに低コストのRFトランシーバを搭載したリファレンス・デザイン
- シングルエンド入出力ポート
- 外部の部品数を削減
- 最大出力電力はSMAコネクタで+6 dBm
電源の選択が可能
- はんだジャンパによる設定
- DC/DCコンバータ
- MCXW236BHN：3.0 Vバッテリで動作する降圧機能
RFトランスミッタのレベルを柔軟に設定可能
- TXモード1 (TXM1)：VDD_RFが1.1 Vを超える場合、-31 dBm～+2 dBmの範囲（デフォルト設定のモード）
- TXモード2 (TXM2)：VDD_RFが1.7 Vを超える場合、-28 dBm～+6 dBmの範囲
パッケージ
- MCXW236BHN-RDMはHVQFN40パッケージで提供されます
- PCBのマーキング：MCXW236BHN-RDM
- THビアのみの2層PCB
- PCBカラー：青
