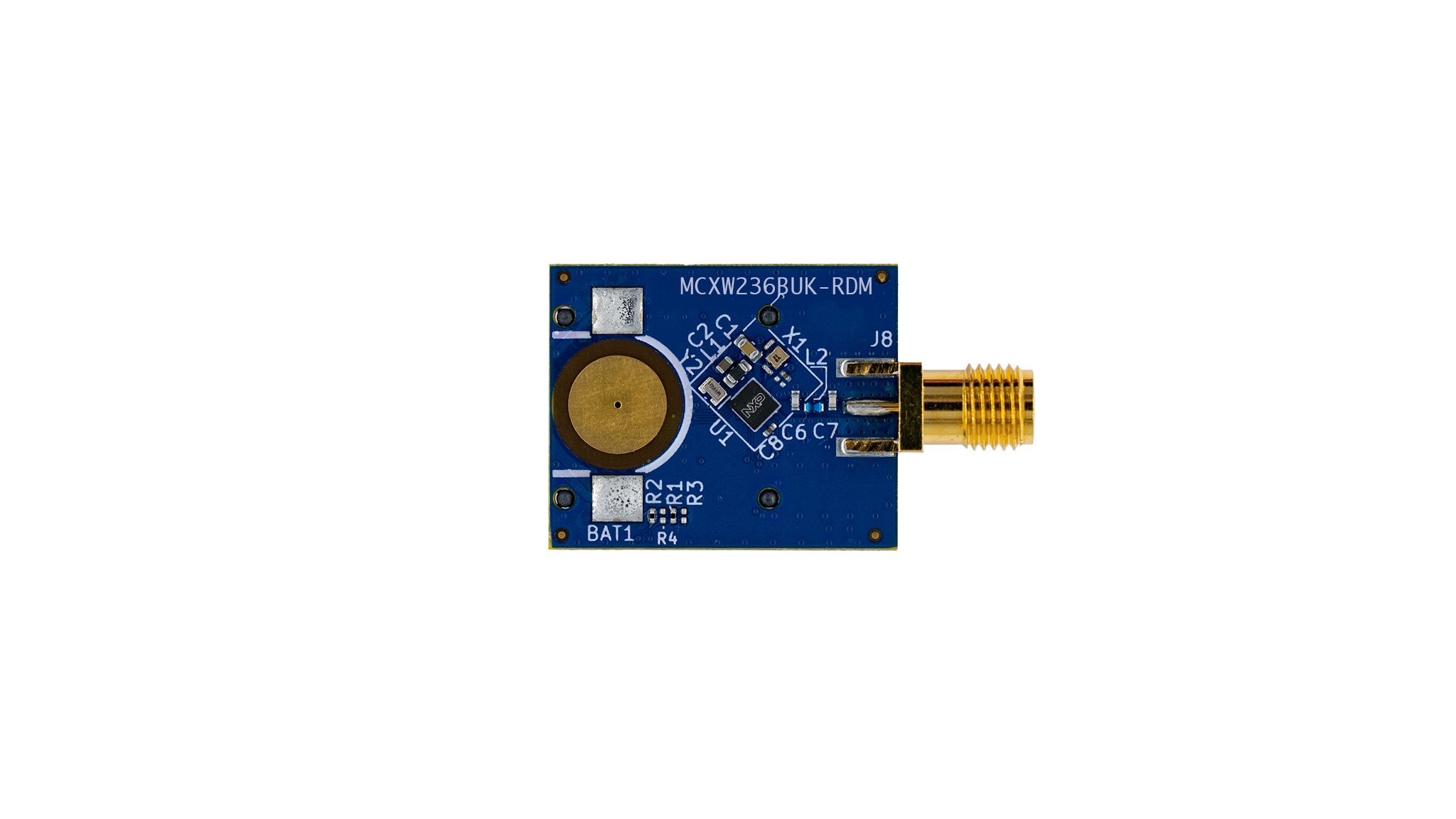

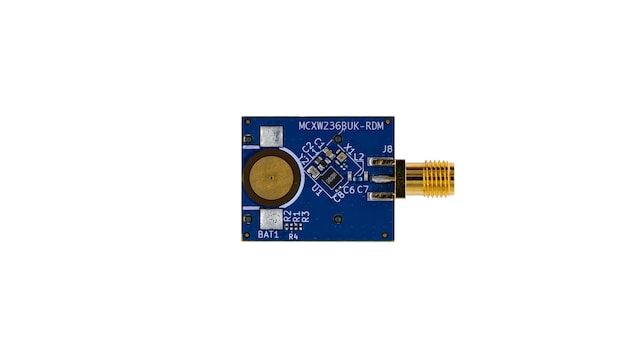

MCXW236BUK-RDM無線デバイス・モジュール
MCXW236BUK-RDMは、MCXW236BUKデバイスのアプリケーション・プロトタイピングとデモンストレーション用に設計された、設定の柔軟性に優れ、低消費電力かつ費用対効果の高い評価および開発ボードです。
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
MCX Wシリーズ・マイクロコントローラ
- MCX-W23: MCX W23：超低消費電力Bluetooth® Low Energyソリューション、Arm® Cortex® M33 TrustZone®対応、IoT向け
特長
コネクティビティ
- NXPのBluetooth LE対応の超低消費電力MCXW236BUKワイヤレスMCU
- Bluetooth 5.3 Low Energyに完全準拠
小さなフットプリントに低コストのRFトランシーバを搭載したリファレンス・デザイン
- シングルエンド入出力ポート
- 外部の部品数を削減
- 最大出力電力はSMAコネクタで+6 dBm
電源の選択が可能
- はんだジャンパによる設定
- DC/DCコンバータ
- MCXW236BUK：降圧機能により3.0 Vバッテリで動作
- 32 MHzのリファレンス発振器（RF動作用）
- 32.768 kHzのリファレンス発振器（低消費電力動作に使用）
RFトランスミッタのレベルを柔軟に設定可能
- TXモード1 (TXM1)：VDD_RFが1.1 Vを超える場合、-31 dBm～+2 dBmの範囲（デフォルト設定のモード）
- TXモード2 (TXM2)：VDD_RFが1.7 Vを超える場合、-28 dBm～+6 dBmの範囲
パッケージ
- PCBのマーキング：MCXW236BUK-RDM
- マイクロおよびブラインド・ビアを備えた4層PCB
- PCBカラー：青
