MCXW23 EVK開発キット

MCXW23-EVK
製造開始前

画像にカーソルを合わせると拡大表示されます。

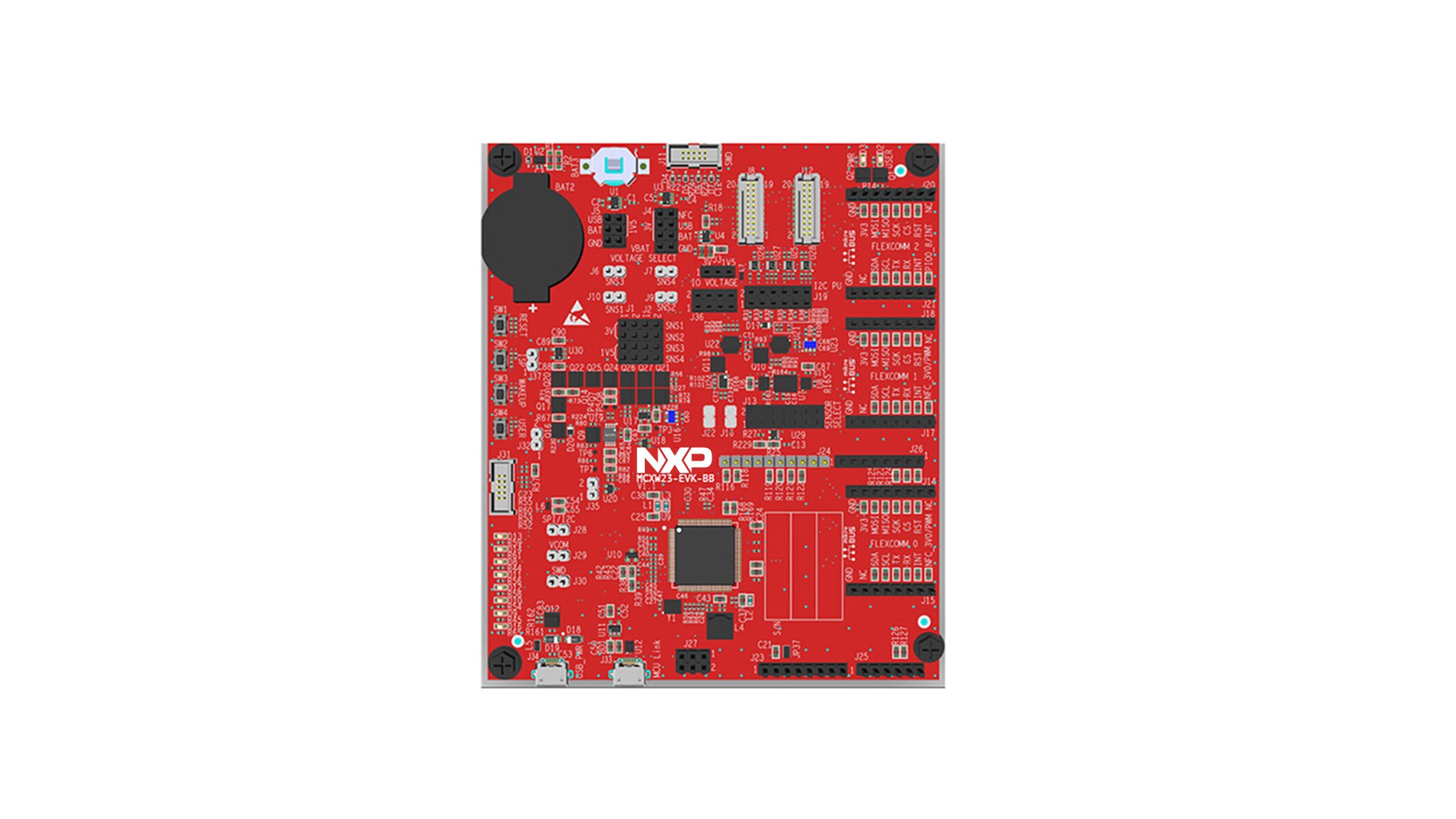

MCXW23-EVKは、MCX W23 Bluetooth Low Energy (LE) MCUを搭載した開発キットで、ポータブル医療機器、家電製品およびオートメーション、資産追跡などのアプリケーション向けに設計されています。

ブロック図

MCXW23-EVK

MCXW23-EVK-BD
図を取得する PDF

対応製品

センサ

磁気センサ

  • NMH1000: NMH1000 超低消費電力、低電圧磁気スイッチ

気圧 15 ～ 150 kPa

  • MPL3115A2: 絶対デジタル圧力センサ（20～110 kPa）

加速度センサ

  • FXLS8974CF: ±2g/±4g/±8g/±16g、低消費電力の12ビット・デジタルIoT加速度センサ

プロセッサ＆マイクロコントローラ

MCX Wシリーズ・マイクロコントローラ

  • MCX-W23: MCX W23：超低消費電力Bluetooth® Low Energyソリューション、Arm® Cortex® M33 TrustZone®対応、IoT向け

特長

コネクティビティ

  • FlexComm
  • UART
  • SPI
  • I²C
  • mikroBUSソケット・コネクタ
  • SMAアンテナ・コネクタ

ユーザー・インターフェース

  • 4つのプッシュ・ボタン – ウェイクアップ、リセット、ISP、ユーザー
  • オンボード・センサ
  • 複数のバッテリ・ホルダ

MCU-Link Pro

  • SWOのプロファイリング機能とI/O機能
  • 診断用の複数のLED
  • HS-USBホスト・インターフェース
  • 2つの電流測定範囲：0～1 mA、0～50 mA
