8MPLUSLPD4-EVK
アクティブ -
Evaluation Kit for the i.MX 8M Plus Applications Processor.

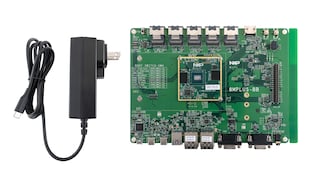

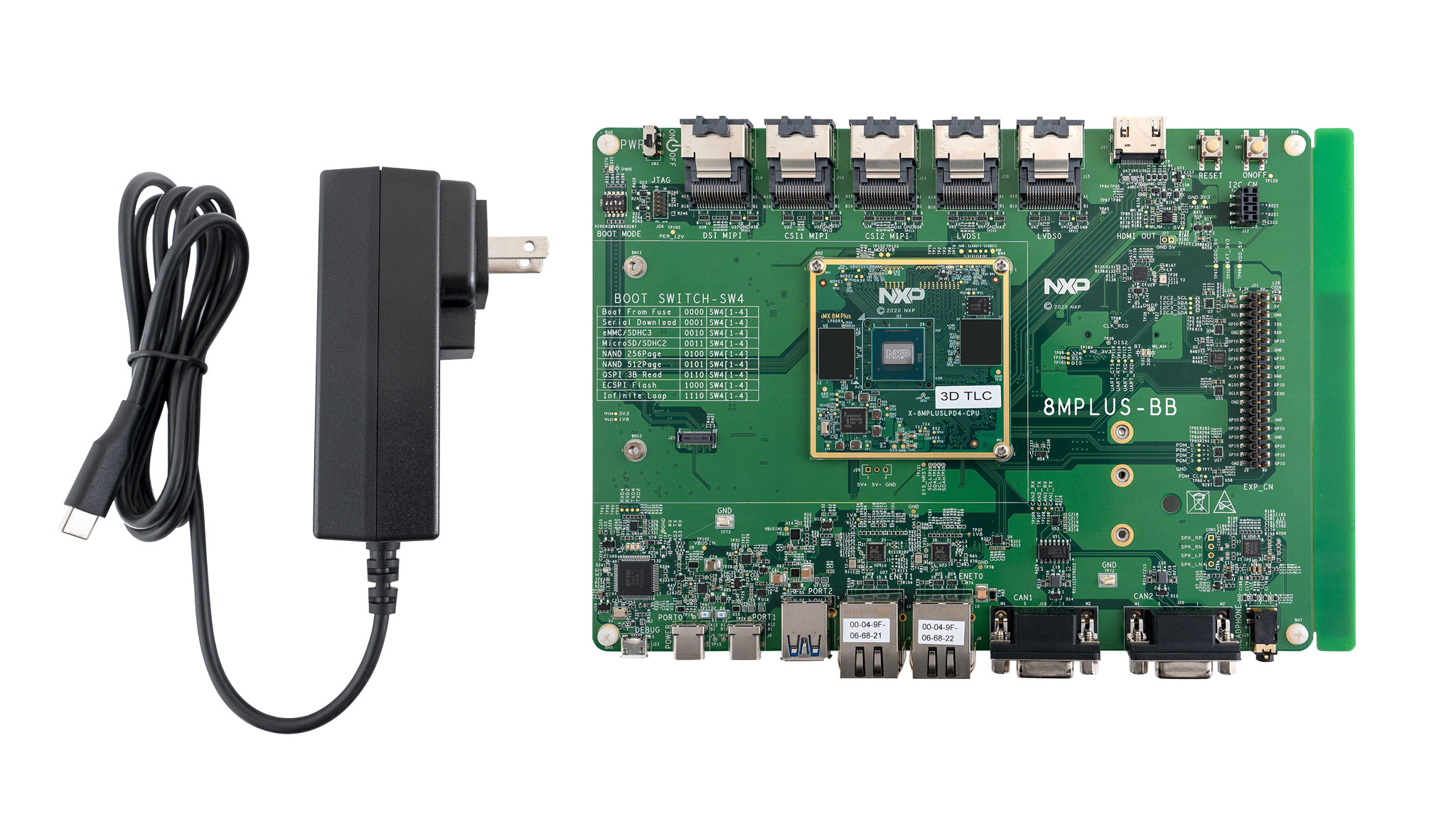

キットの内容：
- i.MX 8M Plus CPUモジュール
- ベース・ボード
- USB 3.0 - Type Cケーブル
- USB A - micro Bケーブル
- USB Type C電源
コンパクトリスト
i.MX 8M Plusアプリケーション・プロセッサ向け評価キット
i.MX 8M Plus EVKは、i.MX 8M Plus Quad/Dualおよびi.MX 8M Plus QuadLiteアプリケーション・プロセッサを包括的に評価するためのプラットフォームを実現します。電力効率に優れた高いパフォーマンス、機械学習と音声およびビジョン機能、高度なマルチメディア・インターフェース、Wi-Fi/BT機能を備え、すぐにコネクティビティを確保できます。

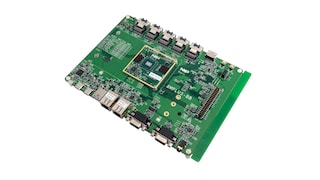

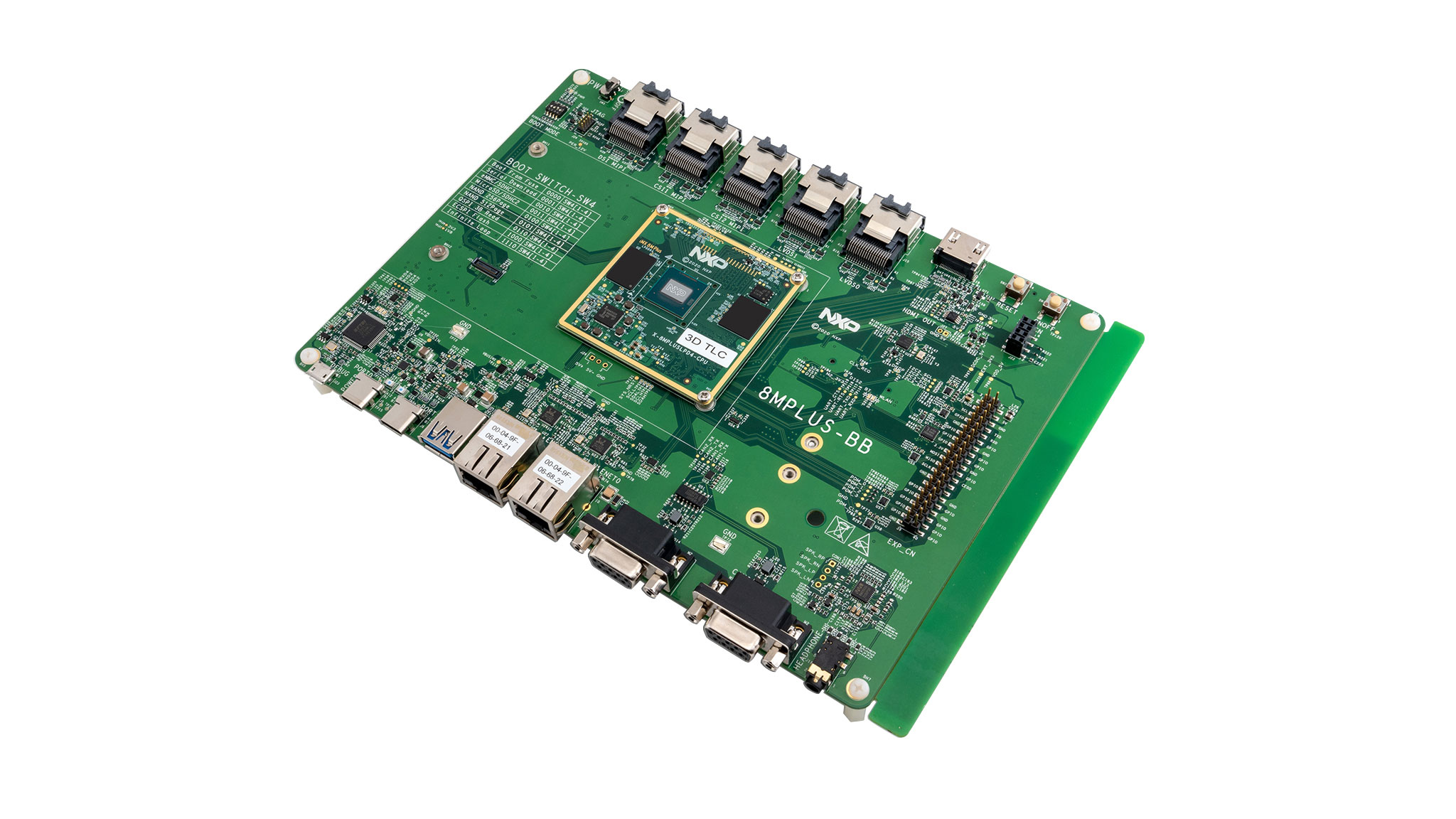

この2ボード型のソリューションは、コンパクトな2.3 x 2.3インチのコンピューティング・モジュールと、製品を評価する際に必要となる幅広いコネクティビティを実現する大型ベース・ボードで構成されます。コンピューティング・モジュールは実績あるコンパクトなリファレンスとして、迅速に設計を進めるために役立ちます。
製品詳細
特長
プロセッサ
- i.MX 8M Plus Quadアプリケーション・プロセッサ
- Arm® Cortex-A53（最大1.8 GHz）x 4
- Arm® Cortex-M7（最大800 MHz）x 1
- Cadence® Tensilica® HiFi4 DSP（最大800 MHz）
- ニューラル・プロセッシング・ユニット
メモリ
- 6 GB LPDDR4
- 32 GB eMMC 5.1
- 32 MB QSPI NOR
ディスプレイとカメラのインターフェース
- MIPI-DSIインターフェース（Mini-SASコネクタ）x 1
- LVDSインターフェース（Mini-SASコネクタ）x 1
- MIPI-CSIインターフェース（Mini-SASコネクタ）x 2
- eARC対応HDMI 2.0aコネクタ x 1
ワイヤレス
- AzureWave AW-CM276MA (NXP 88W8997)：Wi-Fi 5 (802.11ac) 2x2デュアルバンド (2.4/5 GHz) およびBluetooth 5.1
オーディオ
- オーディオDAC
- マイク/ヘッドフォン・ジャック
コネクティビティ
- 10/100/1000イーサネット・ポート x 2（TSN対応 x 1）
- USB 3.0 Type C（電源用）
- USB 3.0 Type A
- USB 3.0 Type C
- PCIe M.2インターフェース
- CAN DB9メス型コネクタ x 2
デバッグ
- JTAGコネクタ
ツール＆OSサポート
- Linux
- Android
- FreeRTOS
サポートされるデバイス
