i.MX 8M Nano Evaluation Kit | NXP Semiconductors

画像にカーソルを合わせると拡大表示されます。

i.MX 8M Nano EVKは、i.MX 8M Nanoおよびi.MX 8M Nano Liteアプリケーション・プロセッサを包括的に評価するためのプラットフォームを提供します。高いパフォーマンスと電力効率に、マルチメディア・インターフェース、 NXP PMICおよびNXP Wi-Fi/BTソリューションを備え、すぐにコネクティビティを確保できます。

この2ボード型のソリューションは、コンパクトなコンピューティング・モジュールと、製品の評価に必要な幅広いコネクティビティを実現する大型ベース・ボードで構成されます。コンピューティング・モジュールは実績あるコンパクトなリファレンスとして、迅速に設計を進めるために役立ちます。

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 8アプリケーションプロセッサ

i.MX8MNANO: i.MX 8M Nanoファミリ - Arm^® Cortex^®-A53、Cortex-M7

パワーマネージメント

PMIC

PCA9450: i.MX 8M Mini/Nano/Plus用パワー・マネジメントIC

ワイヤレス・コネクティビティ

Wi-Fi^®＋Bluetooth^®＋802.15.4

88W8987: 2.4/5 GHzデュアルバンド1x1 Wi-Fi^® 5 (802.11ac) + Bluetooth^® 5.2ソリューション

特長

プロセッサ

i.MX 8M Nano Quadアプリケーション・プロセッサ
Cortex-A53 (1.5 GHz) x 4
Cortex-M7 (750 MHz) x 1

メモリ

LPDDR4 x16 (2 GB)
eMMC 5.0/5.1（16、32 GB）
SD/MMCコネクタ
QSPI (32 MB)

パワー・マネジメント

NXP PMIC PCA9450

ディスプレイとカメラのインターフェース

MIPI-CSIカメラMini-SASコネクタ
MIPI-DSIディスプレイMini-SASコネクタ

ワイヤレス

NXP 88W8987モジュール：
- Wi-Fi 5 (1x1)
- Bluetooth 5
オンボード・チップ・アンテナ
外部アンテナ・コネクタ

オーディオ

オーディオDAC（24ビット、192 kHz、ステレオ）
ヘッドフォン・ジャック（3.5 mmオーディオ・コネクタ）
オーディオ・インターフェース用ボード拡張コネクタ

コネクティビティ

10/100/1000イーサネット
USB 3.0 Type Cコネクタ

デバッグ

JTAGコネクタ
UART（USB経由）

ツール＆OSサポート

Linux
Android
FreeRTOS

購入オプション

クリックして展開

8MIC-RPI-MX8
アクティブ

8-microphone array proto board for voice enablement.

$228.85 USD

在庫あり :20

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

MINISASTOCSI
アクティブ

MIPI-CSI Camera Module.

$74.75 USD

在庫あり :16

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

8MNANOLPD4-EVK-Image

クリックして展開

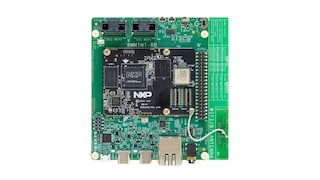

8MNANOLPD4-EVK
アクティブ

Evaluation Kit for the i.MX 8M Nano Applications Processor with NXP Wi-Fi/BT solution and NXP PMIC.

キットの内容

i.MX 8M Nano EVK（2G LPDDR4、NXP Wi-Fi/BT、NXP PMICを搭載）
MIPI-DSI to HDMIアダプタ・ボードおよびmini-SASケーブル
USB 3.0ケーブル（Type-Cオス - Type-Aオス）
USB 2.0ケーブル（Type-Aオス - Micro-Bオス）
USB 3.0アダプタ（Type-Cオス - Type-Aメス）
プログラム済みAndroid BSPイメージ

$388.00 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

IMX-MIPI-HDMI-Image

クリックして展開

IMX-MIPI-HDMI
アクティブ

MIPI to HDMI adaptor card (mini SAS).

$194.35 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

MX8-DSI-OLED1A
アクティブ

Evaluation Kit for the i.MX 8M Applications Processor.

$573.85 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
