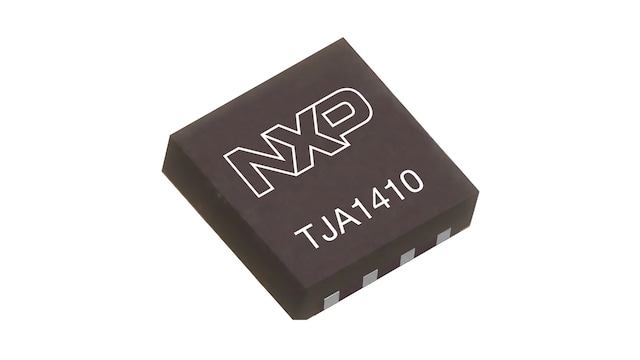

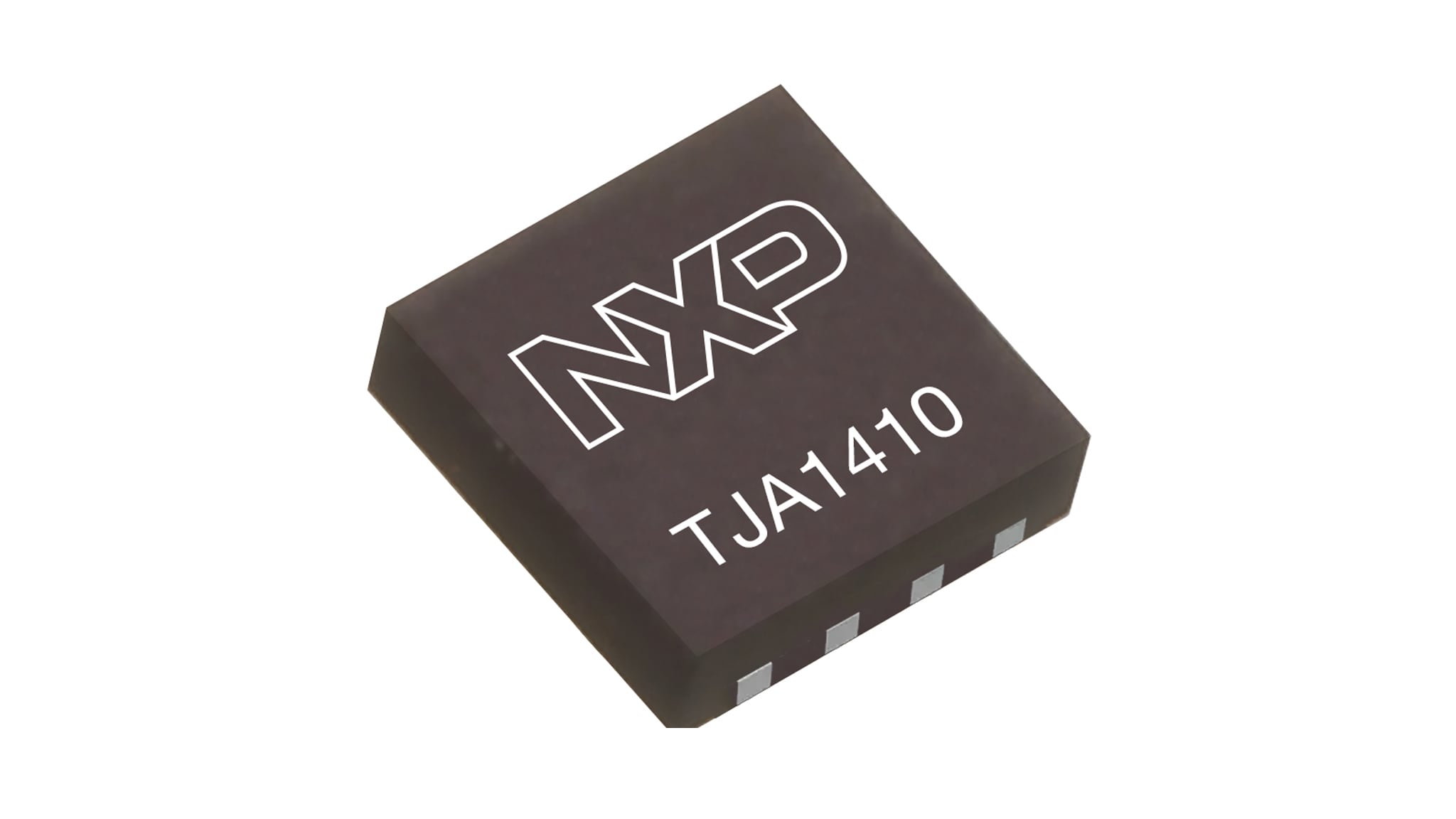

TJA1410、10BASE-T1S PMDトランシーバ

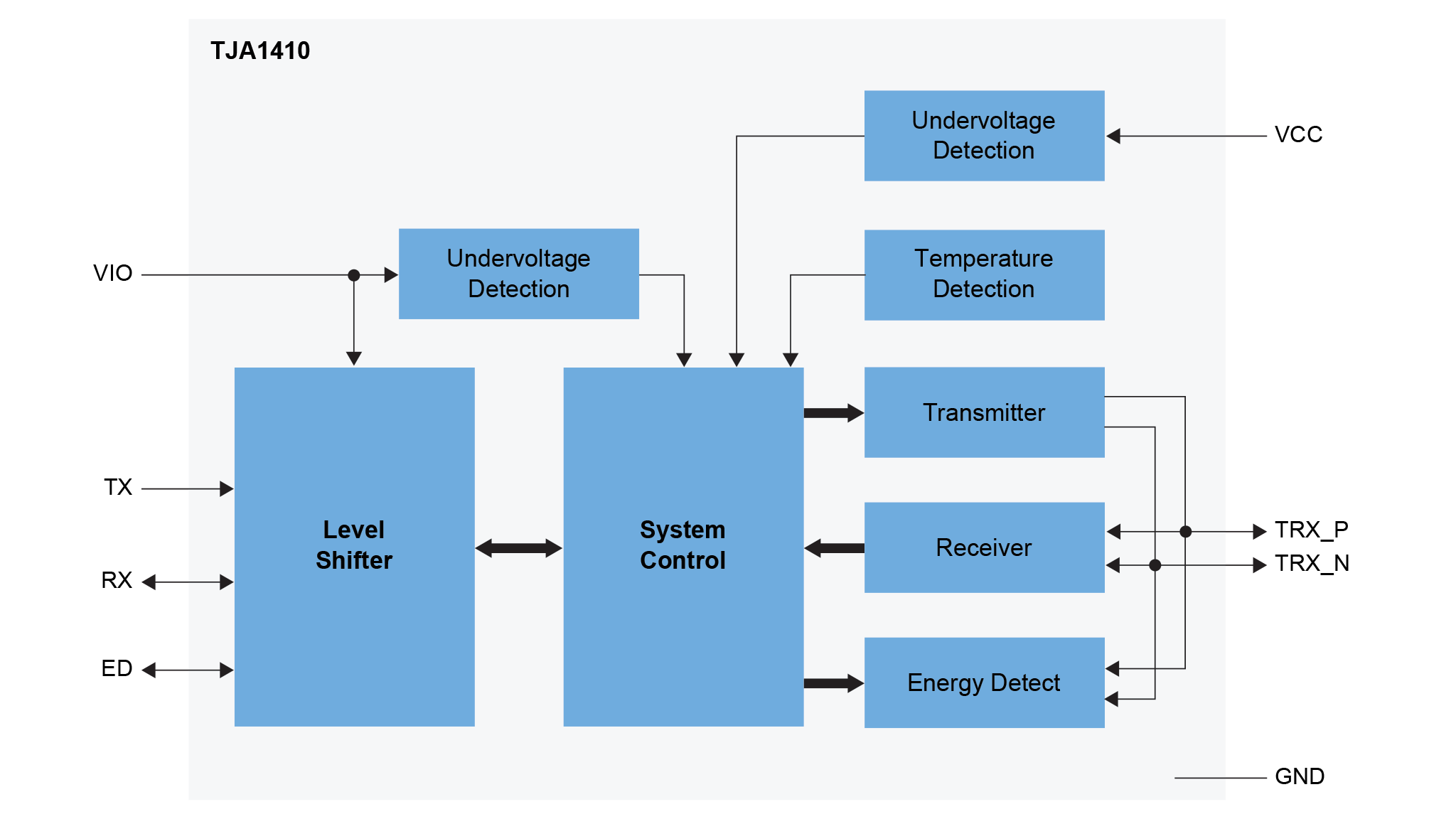

TJA1410は、10BASE-T1S OA TC14の仕様に準拠したPMDトランシーバです。OA 3ピン・インターフェースを介して、10BASE-T1S対応のデジタルPHYを搭載したホストMCUまたはスイッチと通信します。このデバイスは、10BASE-T1Sのコネクティビティを実現するコスト効率に優れたソリューションであり、コンパクトなHVSON8 (3 x 3 mm) 省フットプリント・パッケージで提供されます。静止電流が低く、OA TC14で規定されているトポロジ・ディスカバリなどの高度な診断機能をサポートするとともに、過酷な電磁環境であっても優れた信号品質を確保します。
TJA1410は、OA TC14の定める適合性試験の仕様のすべてに適合しており、またASIL Bの機能安全要件を満たすようISO 26262に従って設計されています。また、OPEN Alliance TC10とTC14で規定されたイーサネット・データ・ライン経由のウェイクアップ信号をサポートし、PoDL (Power over Data Line) の実装と完全に互換性があります。AEC-Q100グレード1認定済みです。
製品詳細
特長
主な特長
- 優れたEMC性能
- ISO26262 ASIL B
- AEC-Q100グレード1
- 省フットプリントのHVSON8 (3 mm x 3 mm) パッケージ
- PoDL (Power over Data Line) との互換性
消費電力
- 低い静止電流
コンプライアンス
- IEEE802.3cgおよびOPEN Alliance TC14の仕様に準拠
- Open Alliance TC14-TC10のリモート・ウェイクアップ
- Open Alliance TC14の高度な診断機能であるトポロジ・ディスカバリ
その他
- ローカルおよびリモート・ウェイクアップに対応
製品プログラム
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
2 ハードウェア提供
-
評価・開発ボードTJA1410 スタンドアロンPMDトランシーバ評価ボード
アクティブ -
リファレンス・デザインNXP CoreRide Z248ゾーン・リファレンス・システム
製造開始前
