高性能プロセッシング・アプリケーション向け9チャネル・パワーマネジメント集積回路 (PMIC)
新規設計には末尾がTSの部品番号 (MC33PF8x01xxTS) が推奨されます。

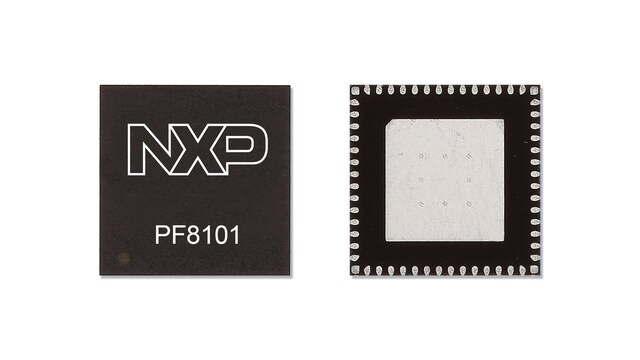

PF8101/PF8201は、高性能なi.MX 8をベースとしたアプリケーション向けに設計されたパワー・マネジメントIC (PMIC) です。5つの高効率降圧コンバータと3つのリニア・レギュレータを備え、プロセッサやメモリなどのペリフェラルに電力を供給します。
内蔵のワンタイム・プログラマブル・メモリに主要な起動設定を保存することで、出力電圧と外部レギュレータのシーケンスを設定するために通常使用される外付けコンポーネントを大幅に削減できます。レギュレータのパラメータは、起動後に高速I²Cを介して調整可能であり、さまざまなシステム状態に柔軟に対応できます。
製品詳細
特長
システムの特長
- 最大5個の高効率降圧コンバータ
- ロード・スイッチ・オプションを備えた3個のリニア・レギュレータ
- RTC電源およびコイン電池充電機能
- ウォッチドッグ・タイマ/モニタ
- ASIL Bセーフティ・レベルに適合するモニタリング回路
- ワンタイム・プログラマブルのデバイス構成
- 3.4 MHzのI²C通信インターフェース
- 車載および産業グレード
- 56ピン8 x 8 QFNパッケージ
- i.MX 8およびi.MX 8X MCUをサポート
- 出力電流10 A
- 高速PMIC起動
- シームレスなプロセッサ・インターフェースを提供する高度なステート・マシン
- 高速I²Cインターフェースと入力制御 (3.4 MHz)
- PGOODモニタ
- ユーザーがプログラム可能なスタンバイ・モードとオフ・モード
- プログラム可能なソフト・スタート・シーケンスとパワーダウン・シーケンス
- プログラム可能なレギュレータ構成
- スマート・システム監視/診断用24チャネル・アナログ・マルチプレクサ
ASIL Bセーフティ・レベルに適合するモニタリング回路
- プログラム可能な故障保護を備えた、独立した電圧モニタリング
- 高度な温度モニタリングと保護
- 外部ウォッチドッグ・モニタリングとプログラム可能な内部ウォッチドッグ・カウント
- I²C CRCおよび書き込み保護機構
- アナログ内蔵セルフテスト (ABIST)
プログラマビリティ
- ワンタイム・プログラマブル（One Time Programmable：OTP）メモリによって、電源、シーケンス、および特定の機能をプログラム可能
- 一般的なMCUでサポートされる標準の事前定義済みOTPについては、「注文情報」の章にあるデータ・シートに記載されています
- 開発段階でKITPF8200FRDMPGMボードを利用してカスタムOTPパーツのプログラミングが可能
- カスタムOTPは生産用としてもご提供可能です。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- カスタムOTPフォームは、PF8x01カスタムOTPリクエスト・フォームまたはNXP GUIソフトウェア・ツールに統合されているOTPツールを使用してダウンロードできます
比較表
| 品番 | 対象分野 | NXPプロセッサ | システム・コメント | 安全グレード | パッケージ | OTP ID |
|---|---|---|---|---|---|---|
| MC33PF8101A0ES | オートモーティブ | N/A | プログラムなし | QM | HVQFN56（WFタイプ）56ピンQFN、0.5 mmピッチ、8 mm x 8 mm x 0.85 mmボディ | N/A |
| MC34PF8101A0EP | インダストリアル | N/A | プログラムなし | QM | HVQFN56（WFタイプ）56ピンQFN、0.5 mmピッチ、8 mm x 8 mm x 0.85 mmボディ | N/A |
| MC33PF8201A0ES | オートモーティブ | N/A | プログラムなし | ASIL B | HVQFN56（WFタイプ）56ピンQFN、0.5 mmピッチ、8 mm x 8 mm x 0.85 mmボディ | N/A |
