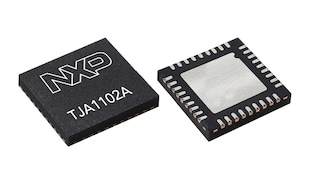

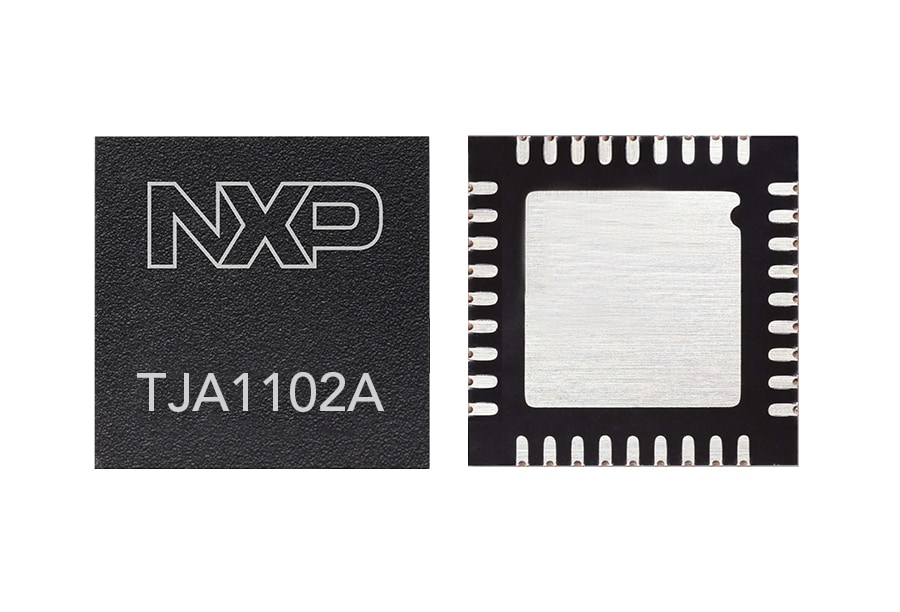

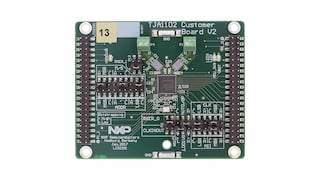

TJA1102A/TJA1102AS、デュアル/シングル・ポート車載用イーサネット100BASE-T1 PHYトランシーバ

TJA1102A アクティブ

画像にカーソルを合わせると拡大表示されます。

TJA1102Aは、定評あるTJA1102を改良したモデルです。高性能なデュアルまたはシングル・ポート車載用イーサネットPHYで、IEEE 100BASE-T1に準拠しています。このデバイスは、OPEN Alliance EMC Spec 2.0を含む最先端の適合性試験の仕様をすべて満たしています。

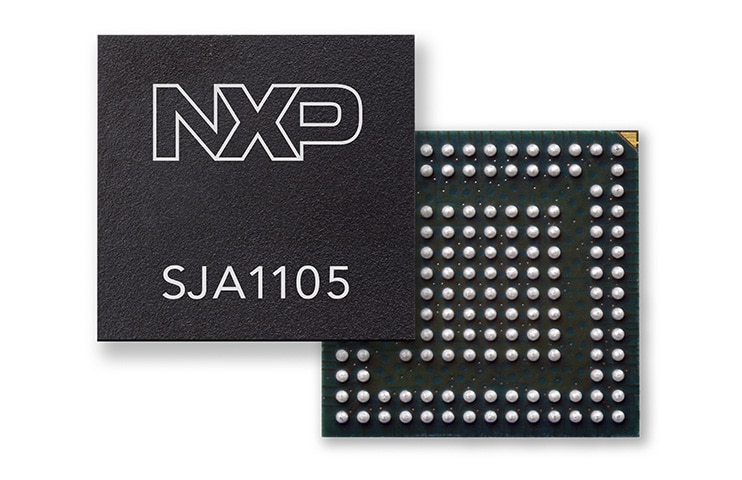

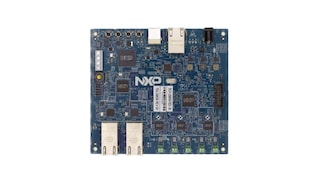

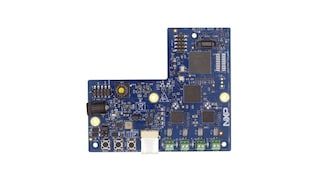

  • TJA1102Aはボードのスペースが最適化されています。このPHYは多くの場合、高効率でポート数が少ないイーサネット・スイッチ・ソリューションを構築するために、NXPのSJA1105P/Q/R/Sと組み合わせて使用されます
  • TJA1102Aは、車載アプリケーション用として設計され、完全に認定されており、最長15 m以上のシールドなしツイスト・ペア (UTP) ケーブルで1ポートあたり100 Mbit/sの送受信が可能です
  • この高度に統合されたデバイスは、堅牢な設計で、MDIのパスに外付けのフィルタやESD保護コンポーネントが不要です
  • OPEN Alliance TC-10に準拠したデータ・ライン経由でのスリープおよびウェイクアップ・フォワーディングに完全に対応しているため、将来性が確保されており、またウェイクアップ専用のラインが不要になるため、ケーブルのコストと重量を削減できます
  • ドロップイン互換性を備えたシングル・ポート・バージョンのTJA1102AHN/S

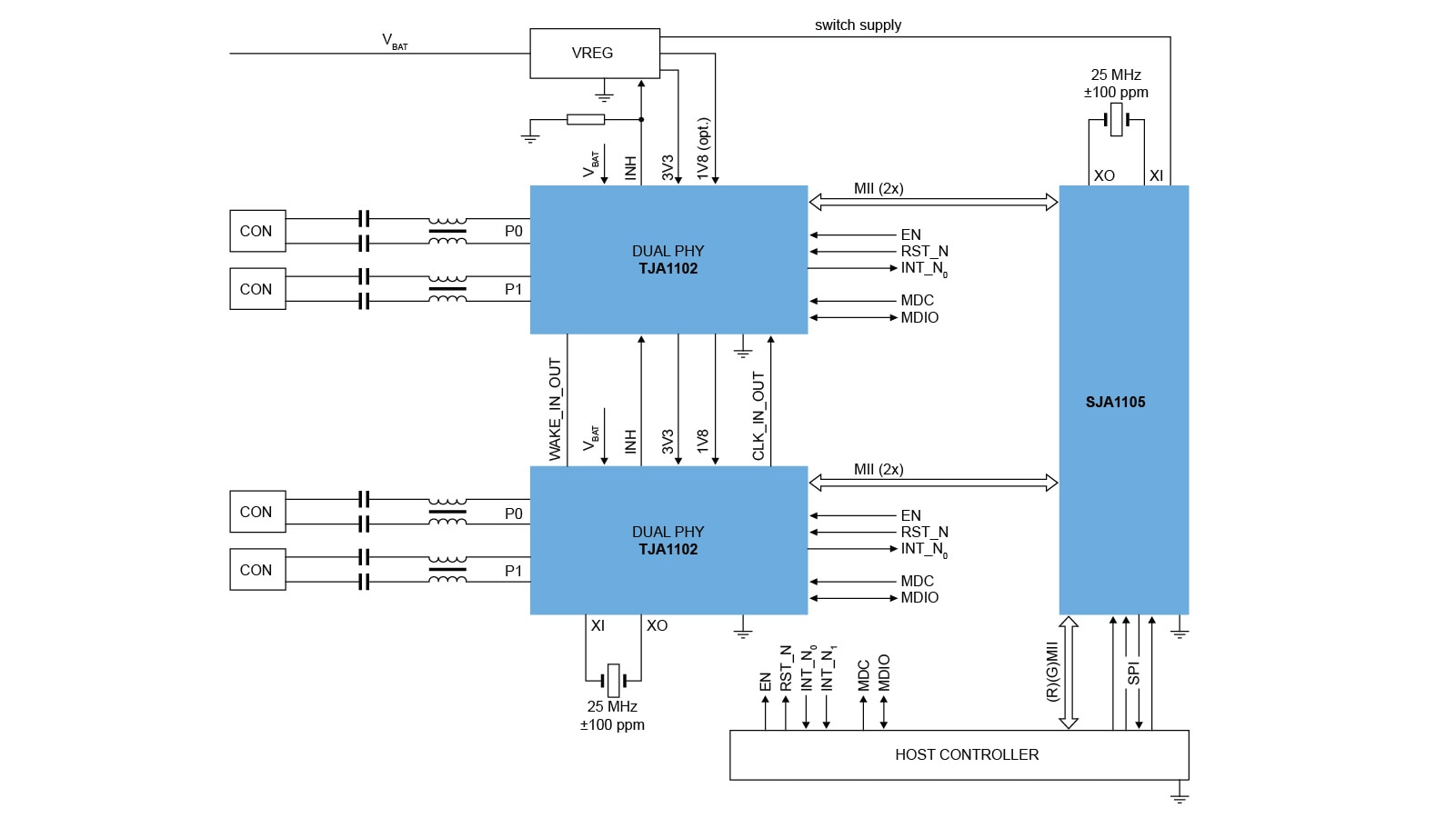

ブロック図

TJA1102A/SJA1105

TJA1102A/SJA1105 Block Diagram
図を取得する PDF

特長

車載向け認定取得済み

  • AEC-Q100グレード1
  • -40°C～125°Cの周囲温度範囲

IEEE 100BASE-T1準拠のPHYトランシーバ

  • ピン互換のシングルおよびデュアル・ポート・バージョン
  • IEEE 100BASE-T1およびOABR準拠のあらゆるPHYとの相互運用性
  • 1本のシールドなしツイスト・ペア (UTP) ケーブルを介した100 Mbpsイーサネット
  • ピン互換のシングルおよびデュアル・ポート・バージョン

OPEN Alliance TC-10準拠のスリープ/ウェイクアップ

  • データ・ライン経由でのスリープおよびウェイクアップ・フォワーディング機能
  • ケーブルのコストと重量を削減
  • VBatへの直接接続により、パワー・マネジメントを簡素化

車載ユースケース向けに最適化

  • 外付けフィルタやESD保護が不要なMDIピン
  • ケーブルの極性検出と自動修正
  • 3.3 V単一電源をサポート
  • VBatへの直接接続

高度な診断機能

  • リアルタイムでの信号品質インジケータ
  • ギャップ・フリーの電圧検知
  • ケーブル配線エラーの診断
  • HVQFN56 (8 mm x 8 mm)、ウェッタブル・フランク付き
  • AOIに対応する小型フットプリントのPCB
  • デュアルまたはシングル・ポート・バージョン
