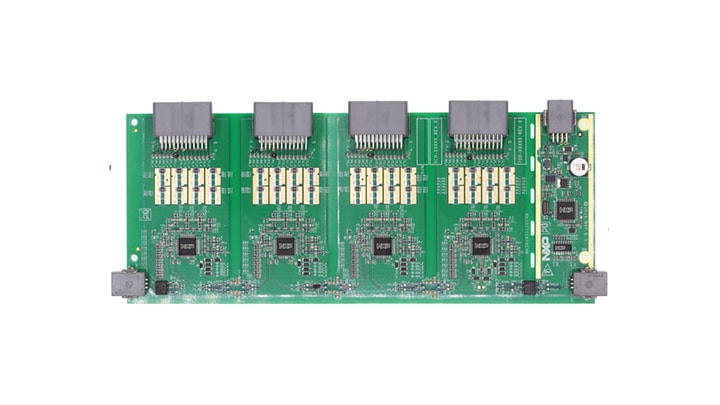

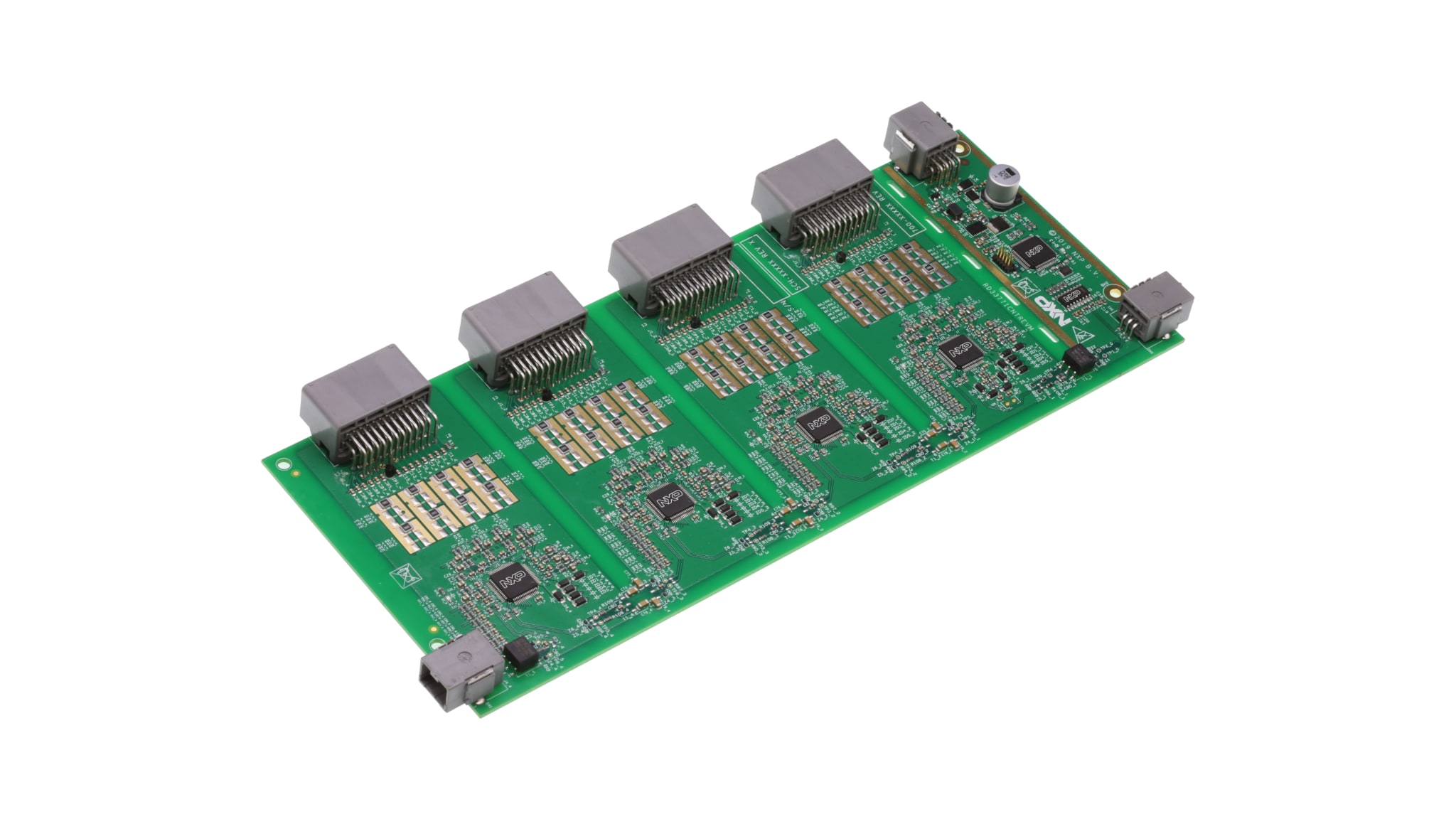

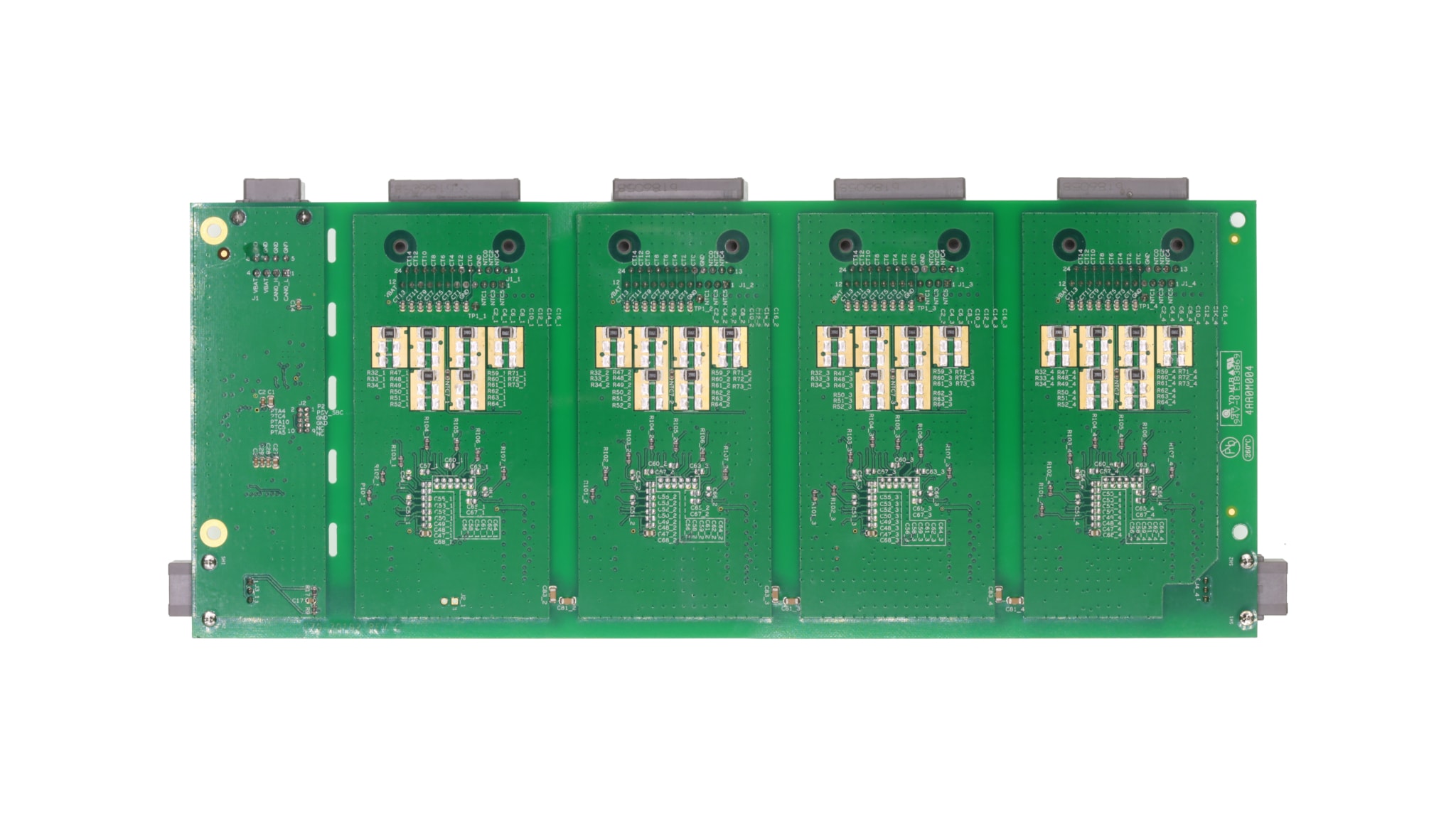

Flexible Battery Management System (BMS) Reference Design

RD33771CNTREVM

画像にカーソルを合わせると拡大表示されます。

RD33771CNTREVM is a reference design for mixed centralized-distributed architecture battery management systems (BMS) for electric vehicle applications.

Includes 4x BCC on the board controlled by 1x S32K1xx MCU, communication by transformer isolation or capacitor isolation. Several of these boards can be linked by TPL twisted wire daisy chain and controlled by other battery management units to fit more automotive battery management cases.

ブロック図

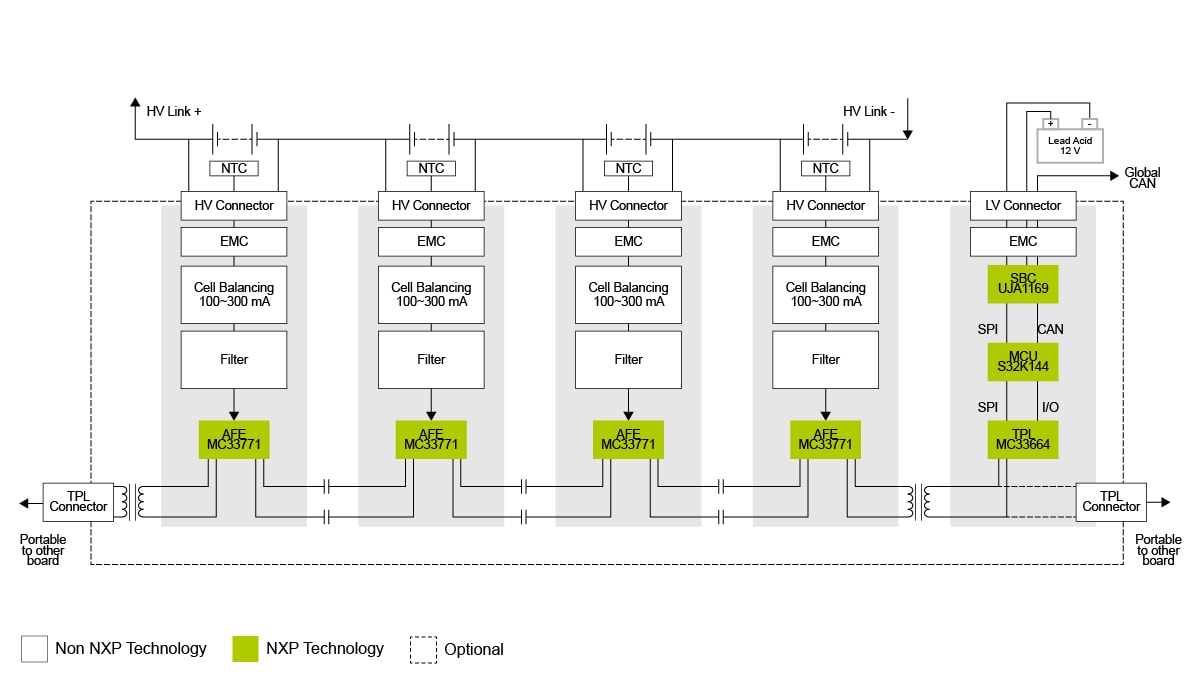

RD33771CNTREVM Block Diagram

RD33771CNTREVM Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

パワーマネージメント

セーフティSBC

  • UJA1169TK: Mini High-Speed CAN System Basis Chip

バッテリー・セルコントローラ

  • MC33771C: 14-Channel Li-Ion Battery Cell Controller IC

バッテリー通信用IC

  • MC33664: Isolated Network High-Speed Transceiver

Features

Microcontroller (ASIL-B)

  • S32K144 as microcontroller to manage all AFEs on the board

Analog Front End (ASIL-D)

  • 4 BCC devices on board
  • Transformer/capacitor isolation between each BCC
  • 14 battery cell voltage measurements at each AFE
  • 7 temperature channel measurements at each AFE
  • Daisy chain link other board(s) for flexible architecture

Power Management

  • Power supply with watchdog support
  • Overvoltage/undervoltage detection support

Connectivity

  • CAN interface, capacitor /transformer isolation based TPL daisy chain for off-board

購入オプション

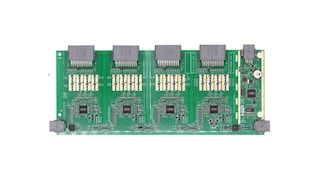

  • RD33771CNTREVM

  • Flexible Battery Management System (BMS) Reference Design.

  • For mixed centralized-distributed architecture battery management systems.

    Kit Contains:

    • Battery simulation cable for each AFE module
    • Low voltage cable for MCU module
    • Twisted daisy chain cable for connecting other possible board
    • External 12 VDC supplier for MCU part
    • External 12~50 VDC supplier for all AFEs
  • JP¥131,612
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 3
    • 配送: 通常 1～2営業日以内に配送
