FRDM Automotive S32K144 Development Board for General Purpose.

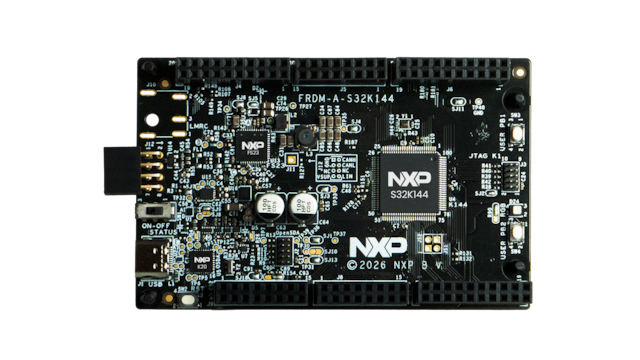

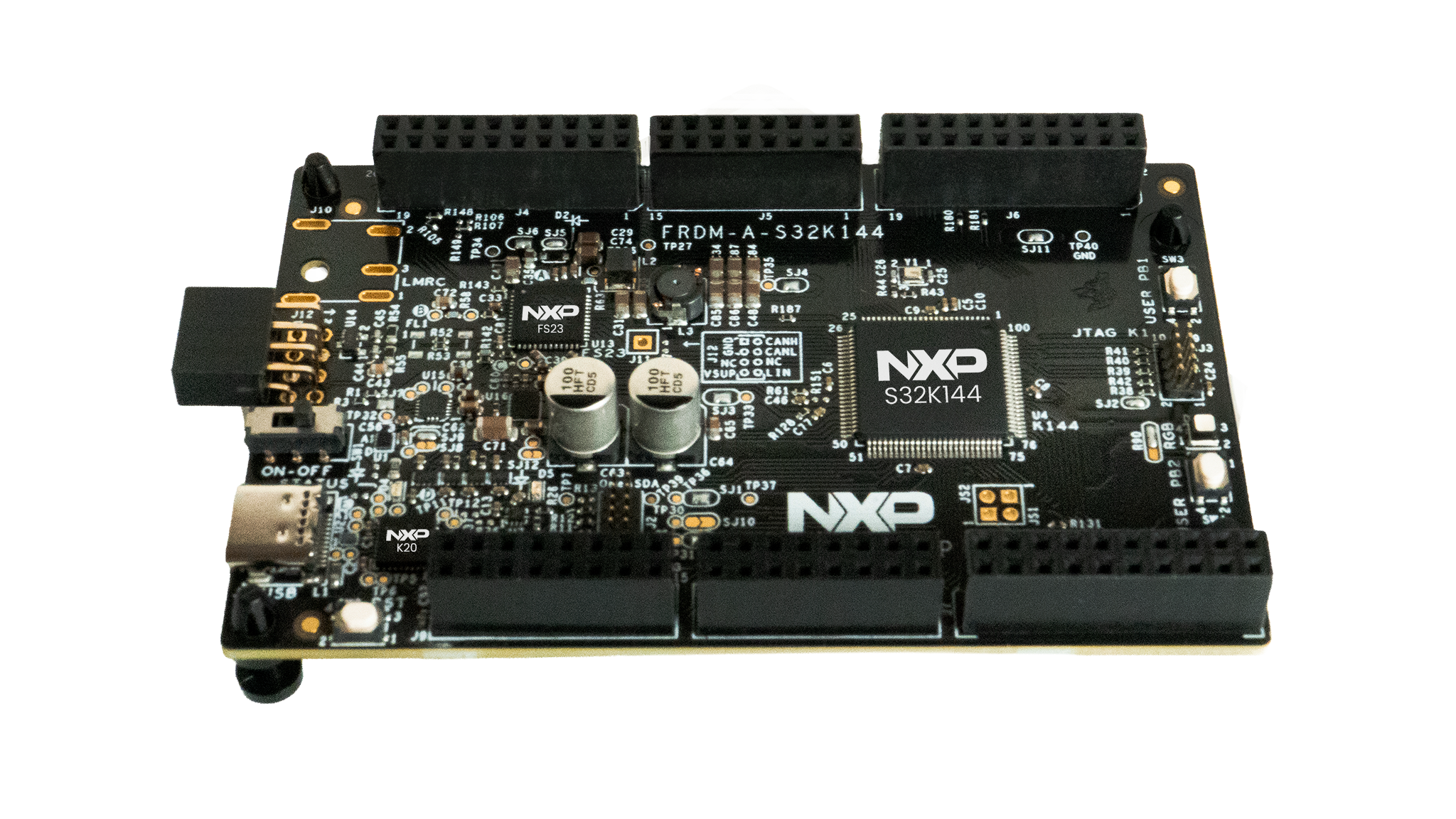

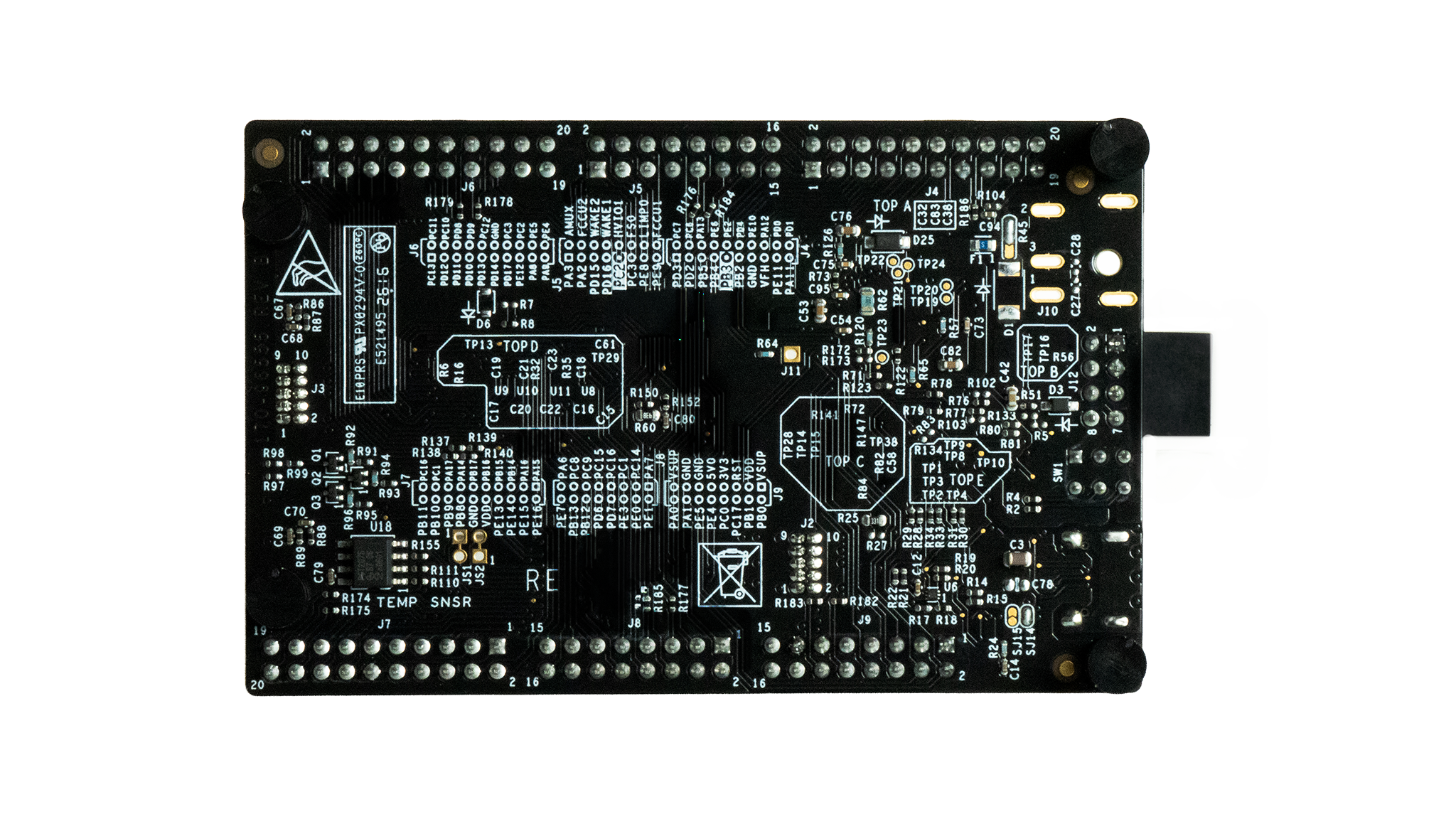

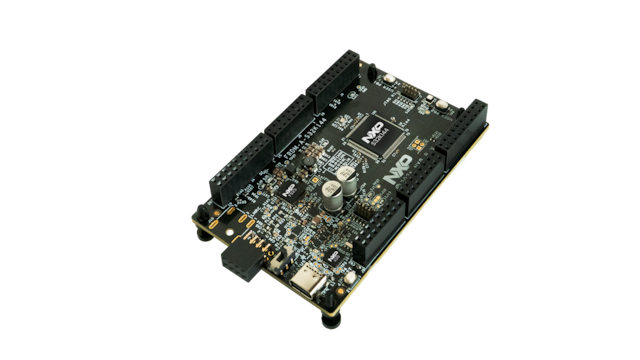

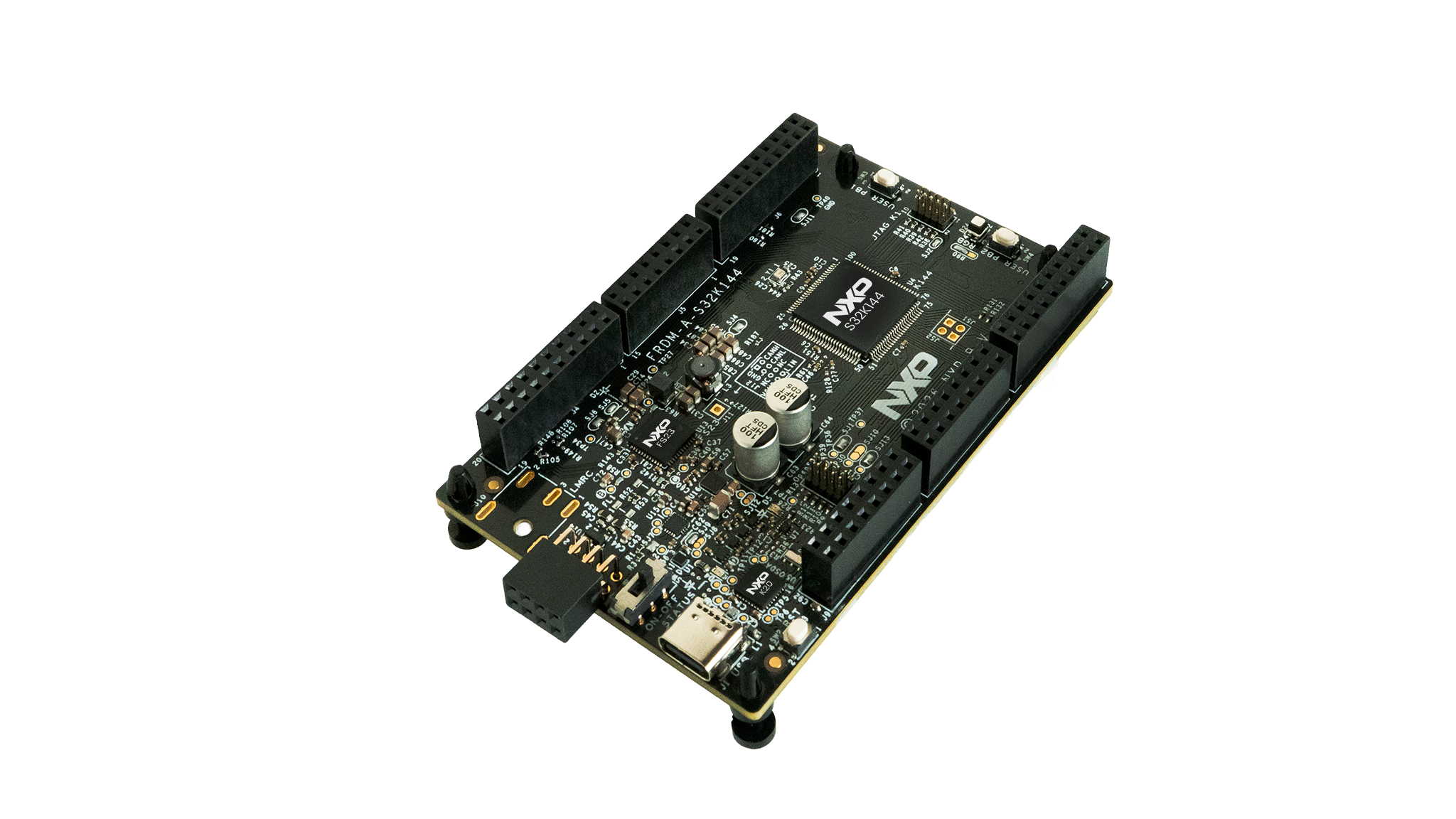

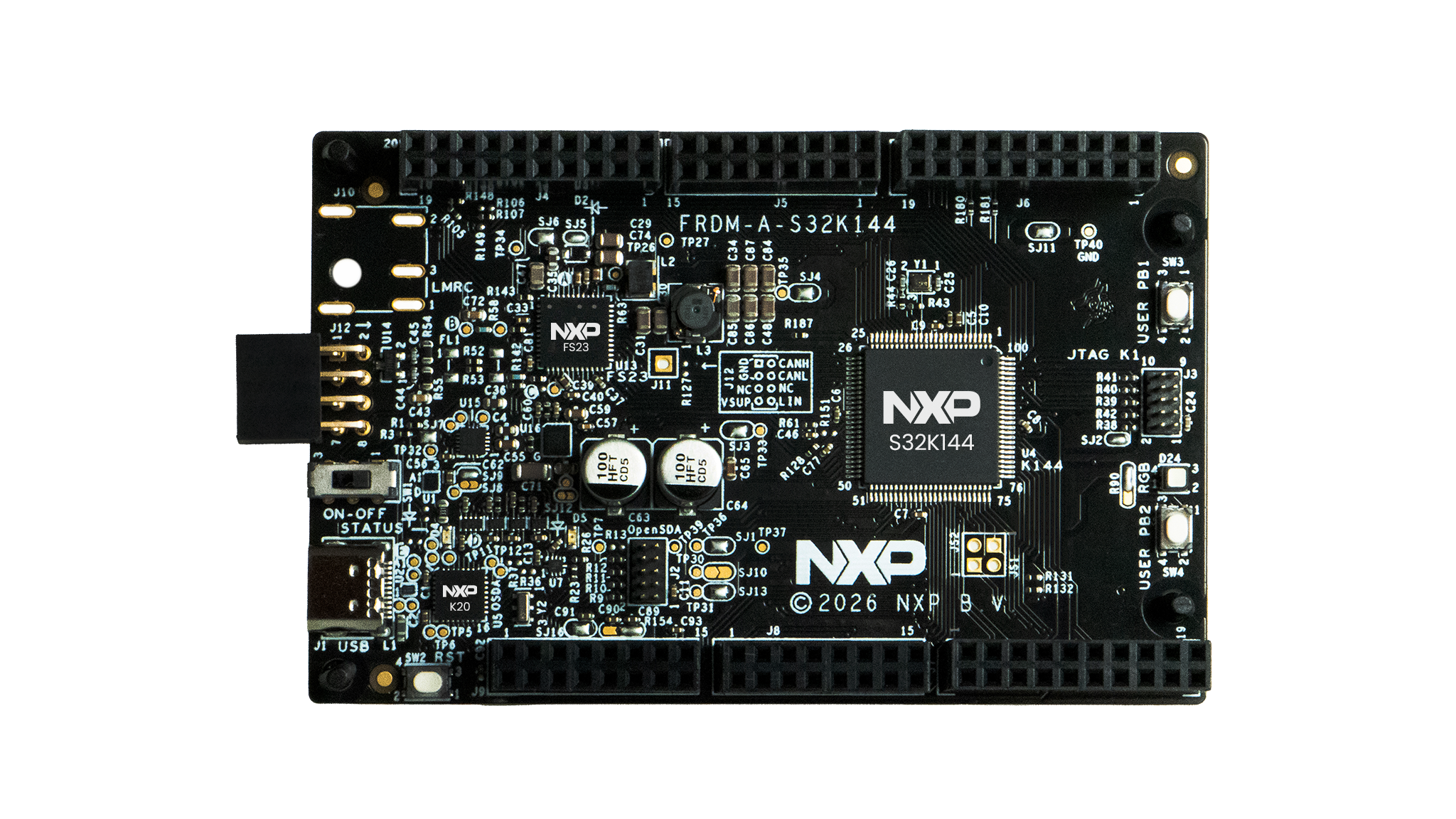

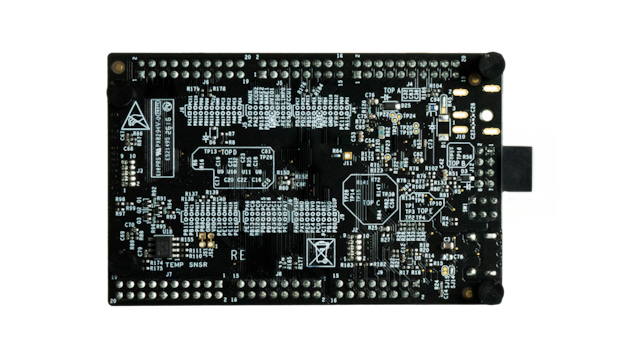

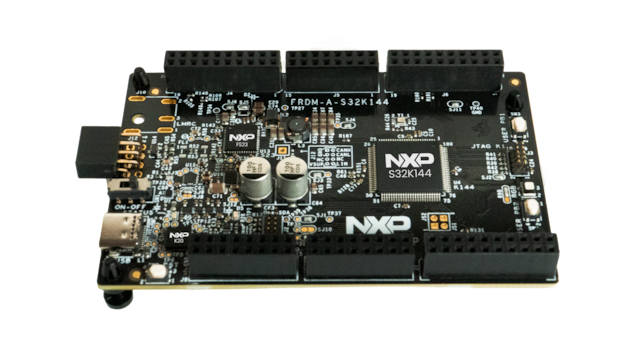

FRDM Automotive S32K144 Development Board for General Purpose
The FRDM Automotive S32K144 is a development board for general-purpose industrial and automotive applications.
Based on the 32-bit Arm® Cortex®-M4F S32K1 microcontroller unit (MCU), the FRDM Automotive S32K144 offers CAN and LIN through NXP FS23, robust two-way power delivery supply with USB Type-C® and DNP Power JACK connectors, temperature sensor, JTAG and an on-board debugger with NXP K20 MCU.
The FRDM Automotive S32K144 offers a standard-based form factor compatible with the Arduino® UNO pin layout, providing a broad range of expansion board options for quick application prototyping and demonstration.
対応製品
プロセッサ＆マイクロコントローラ
K2x / KS2x USB
- K20_120: Kinetis® K20-120 MHz, Full-Speed USB, Mixed-Signal Integration Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core
S32K 車載汎用MCU
- S32K1: S32K1 車載向け汎用マイクロコントローラ
パワーマネージメント
VBUS保護
- NX20P3483UK: USB PDおよびType-C高電圧シンク/ソース・コンボ・スイッチ、保護機能搭載
データ保護
- NX20P0407: USB Type-C-CCおよびSBU保護IC
12 V、24 V、および48 V SBCソリューション
- FS23: パワー・マネジメント、CAN、LINの機能を備えたセーフティ・システムベーシス・チップ (SBC) ファミリ
センサ
I3C/I²Cデジタル温度センサ
- PCT2075: I²CバスFm+、1°C精度、デジタル温度センサ、温度ウォッチドッグ
インターフェース
USBインターフェース
- PTN5110: USB PD TCPC PHY IC
Features
Hardware Features
- Power supply switch
- MCU voltage measurement and power delivery PHY
- Temperature sensor
- 2x user push-buttons
- User red-green-blue (RGB) LED
- CAN and LIN communication
Software Features
- Free-of-charge Real-Time Drivers ASIL D compliant for AUTOSAR® and non-AUTOSAR use
- Free-of-charge Inter-Platform Communication Framework (IPCF): Middleware for multicore, multi-OS communication in single and multichip systems
- Free-of-charge Model-Based Design Toolbox (MBDT) for MATLAB®: NXP-supplied plug-in for Simulink® environment
- Free-of-charge Safety Peripheral Drivers (SPD)
Compatibility
- Arduino UNO pinout compatible with support for expansion shields
- Compatibility with the NXP PCAxxxx LED driver shield
Interfaces
- On-board Controller Area Network Flexible Data-rate (CAN FD) through NXP FS23
- On-board Local Interconnect Network (LIN) through NXP FS23
- On-board Serial Wire Debug (SWD) and Joint Test Action Group (JTAG) interfaces for debugging S32K1 MCUs through NXP K20
Enablement
- Free-of-charge S32 Design Studio IDE (Eclipse-based, with GCC and an integrated debugger)
- Free-of-charge S32 Config Tools (pins, clocks, peripherals), with support for third-party compilers and debuggers
購入オプション
FRDM-A-S32K144
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 件/全 11 ソフトウェア・ファイル
-
アプリケーション例 ソフトウェア
アプリケーション・コード・ハブ
-
BSPとデバイスドライバ
リアルタイム・ドライバ (RTD)
-
セーフティ＆セキュリティ・ソフトウェア
構造コア・セルフテスト (SCST) ライブラリ
-
セーフティ＆セキュリティ・ソフトウェア
S32セーフティ・ソフトウェア・フレームワーク (SAF) およびセーフティ・ペリフェラル・ドライバ (SPD)
