2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4トライラジオ・ソリューション

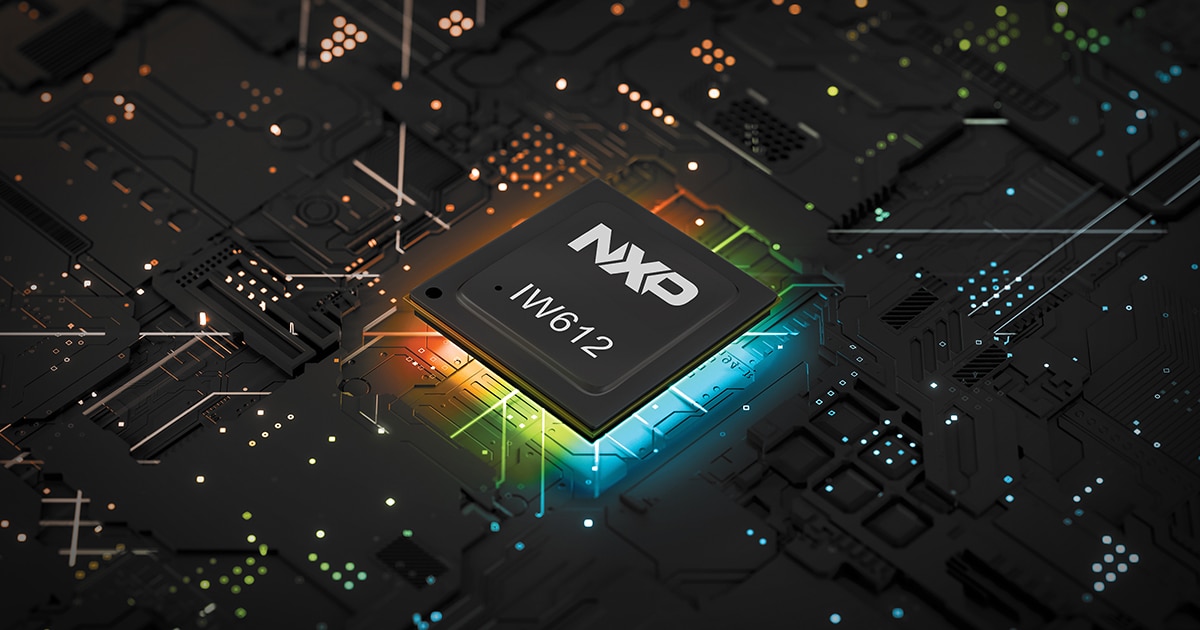

IW612は、高度に統合された2.4/5 GHzデュアルバンド1x1 Wi-Fi 6、Bluetooth/Bluetooth Low Energy 5.4、および802.15.4トライラジオ・シングルチップ・ソリューションで、スマートホーム、スマート・デバイス/アクセサリ、スマート家電、スマート・エネルギー、産業オートメーション、ゲートウェイなど、幅広い範囲のIoTおよび産業用アプリケーション向けに最適化されています。この高度な統合により、システム・コストが非常に低く、外部BOMが最小限に抑えられるとともに、すべての内部無線とLTEなどの外部無線が効率的に共存できるようになります。
IW612には、NXPの802.11ax (Wi-Fi 6) テクノロジを利用したフル機能のWi-Fiサブシステムが搭載されており、前世代のWi-Fi標準を上回る高スループット、優れたネットワーク効率、低レイテンシ、広い通信範囲を実現します。Wi-Fiサブシステムは、Wi-Fi MAC、ベースバンド、ダイレクト・コンバージョン無線とともに、PA、LNA、送受信スイッチを統合しているため、RFフロントエンド・モジュール (FEM) が不要になり、コストの削減やシステムの複雑さの軽減に役立ちます。
IW612はWi-Fi 6無線に加え、Thread、ZigBee、およびデュアルPANメッシュ・ネットワークをサポートする独立したBluetooth 5.4/802.15.4サブシステムを内蔵しています。このデバイスは、ハンズフリー (HFP)、オーディオ・ストリーミング用のAdvanced Audio Distribution Profile (A2DP)などのBluetoothプロファイルに加え、デュアルWide Band Speech (WBS) などの追加プロファイルを備えています。Bluetooth Low Energyについては、2 Mbit/sの高速データ・レート、長距離通信（Long Range）、および拡張アドバタイズをサポートします。また、アイソクロナス・チャネルを使用してLEオーディオがサポートされ、全体的なオーディオ体験が向上します。
IW612は、Wi-FiとBluetooth/802.15.4の両方のサブシステムに専用のCPUとメモリを内蔵し、リアルタイムで独立したプロトコル処理が可能です。IW612を外部ホスト・プロセッサに接続するためのインターフェースには、Wi-Fi用のSDIO 3.0、Bluetooth用のUART、802.15.4用のSPIがあります。
NXP IW612に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。
製品詳細
ブロック図
特長
Wi-Fiの主な機能
- 1x1 2.4/5 GHz、最大80 MHzのチャネル
- UL/DL MU-MIMOおよびOFDMA
- ターゲット・ウェイク時間、デュアル・キャリア変調、拡張通信範囲
- 802.11azの正確なレンジング
- WPA3セキュリティ
- SDIO 3.0ホスト・インターフェース
Bluetoothの主な機能
- Bluetooth 5.2の機能をサポート
- Bluetooth 5.4認定
- 最大送信出力+20 dBmの高出力PAを内蔵
- フル機能のBluetoothベースバンド
- ハードウェア・アクセラレーションによるオーディオ信号処理を備えたSCO/eSCOリンク
- Bluetooth LE 2 Mbit/s、長距離通信、アドバタイズ拡張
- アイソクロナス・チャネルによるLEオーディオ
- UARTホスト・インターフェース
802.15.4の主な機能
- IEEE 802.15.4に準拠、2.4 GHz帯のThread、ZigBee、およびデュアルPANをサポート
- 最大送信出力+20 dBmの高出力PAを内蔵
- トランスミッタとアンテナのピンをBluetoothと共有
- Bluetoothとの同時受信
- SPIホスト・インターフェース
一般的な機能
- Wi-FiとBluetooth用にそれぞれ独立した専用のCPUとメモリ
- ディープ・スリープ低消費電力モードをサポートする効率的なパワー・マネジメント・システム
- シングルおよびデュアル・アンテナ構成
パートナー・モジュール
IW612
2.4/5 GHzデュアルバンド1x1 Wi-Fi 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4トライラジオ・ソリューション| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|
| AW-PU600 |
- | - | 0～70 | MHF 4コネクタ | 1 | OSM-L | 45 x 45 | CE、FCC、IC、日本 | i.MX93 |
| AW-XH320 |
SDIO | UART | -40～85 | アンテナ・ピン | 1 | SiP | 8 x 8 x 1.35 | N/A | i.MX / i.MX RT |
| AW-XM549 |
SDIO | UART | 0～70 | アンテナ・ピン | 1 | SMD | 12 x 12 x 1.99 | CE、FCC、IC、日本 | i.MX 93、RT1060 |
| AW-XM549-I |
SDIO | UART | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 12 x 1.99 | CE、FCC、IC、日本 | i.MX 93、RT1060 |
| CMP9612-9-R |
SDIO | UART | -40～85 | RFピン | 1 | SMD | 12 x 12 x 2 | N/A | i.MX 93、RT1060 |
| CMP9612-2C-R |
SDIO | UART | -40～85 | u.FL | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX 93、RT1060 |
| CMP9612-2-R |
SDIO | UART | -40～85 | PCBトレース | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX 93、RT1060 |
| CMP9612-1C-R |
SDIO | UART | 0～70 | U.FLコネクタ | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX 93、RT1060 |
| CMP9612-1-R |
SDIO | UART | 0～70 | PCBトレース | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX 93、RT1060 |
| LBES5PL2EL-923 |
SDIO | UART | -40～85 | アンテナ・ピン | 2 | SMD | 8.8 x 7.7 x 1.3 | CE、FCC、IC、MIC（日本） | i.MX 93、RT1060 |
| ENWF9511C1KF |
SDIO | UART | -40～85 | アンテナ・ピン | 1 | SMD | 15.3 x 12 x 2.5 | EU、CE RED、FCC、ISED | i.MX 93、RT1060 |
| M2-MAYA-W260-00C |
SDIO | UART、PCM/I²S | -40～85 | U.FLコネクタ | 2 | M.2カード | 22.0 x 30.0 x 2.8 | AEC-Q104サブセット、FCC/ISED、RED/UKCA、BTSIG | i.MX 6/7/8/9/RT |
| M2-MAYA-W271-00C |
SDIO | UART、PCM/I²S | -40～85 | U.FLコネクタ | 2 | M.2カード | 22.0 x 30.0 x 2.8 | HW認証：AEC-Q104サブセット、FCC/ISED、RED/UKCA、BTSIG | i.MX 93、RT1060 |
| MAYA-W271-00B |
SDIO | UART、PCM/I²S | -40～85 | アンテナ・ピン | 2 | SMD | 10.4 x 14.3 x 1.9 | HW認証：AEC-Q104サブセット、FCC/ISED、RED/UKCA、技適、NCC、KCC、ANZ、BTSIG | i.MX 93、RT1060 |
| MAYA-W276-00B |
SDIO | UART、PCM/I²S | -40～85 | 組込みアンテナ/ピン | 1 | SMD | 10.4 x 14.3 x 1.9 | HW認証：AEC-Q104サブセット、FCC/ISED、RED/UKCA、技適、NCC、KCC、ANZ、BTSIG | i.MX 93、RT1060 |
| FGS060N |
SDIO | UART、PCM/I²S | -40～85 | 組込みアンテナ/ピン | 1 | SMD | 13.0 x 14.0 x 2.0 | N/A | i.MX / i.MX RT |
