2x2デュアルバンド（5～7 GHz）、1x1 (2.4 GHz) コンカレント・デュアルWi-Fi 6/6EおよびBluetoothコンボ・ソリューション

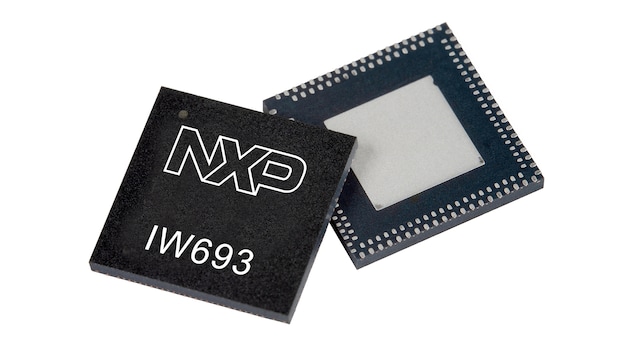

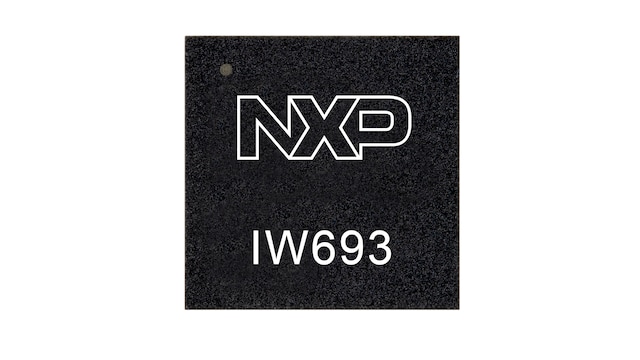

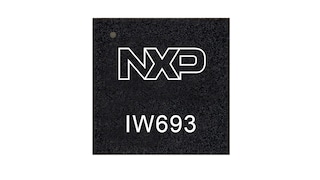

IW693

画像にカーソルを合わせると拡大表示されます。

IW693は、コンカレント・デュアルWi-Fi (CDW) とBluetooth/Bluetooth Low Energy (LE) の運用に対応する高集積Wi-Fi 6/6Eデバイスです。IW693は以下の4つのモードをサポートしています。

  • モード1：CDW 2x2 Wi-Fi 6/6E 5～7 GHz (802.11ax) + 1x1 Wi-Fi 6 2.4 GHz (802.11ax)
  • モード2：CDW 1x1 Wi-Fi 6/6E 5～7 GHz (802.11ax) + 1x1 Wi-Fi 6 2.4 GHz (802.11ax)
  • モード3：2x2 Wi-Fi 6 2.4 GHz (802.11ax)
  • モード4：2x2 Wi-Fi 6/6E 5～7 GHz (802.11ax)

このシステム・オン・チップ (SoC) は、MU-MIMO (Multiuser Multiple-Input Multiple-Output)、直交周波数分割多元接続（Orthogonal Frequency Division Multiple Access：OFDMA）、ターゲット・ウェイク・タイム (TWT)、Bluetooth LEオーディオなどの高度な機能を実装します。IW693は、2.4 GHzと5～7 GHzの送信/受信スイッチ (T/R SW)、TXパワー・アンプ (PA)、RXローノイズ・アンプ (LNA)に加え、フル機能のBluetooth無線を統合しており、これにより設計を簡素化します。さらに、PAとLNAを備えた外部フロントエンド・モジュール (FEM) もサポートされています。IW693は、2アンテナまたは3アンテナを備えた柔軟なフロントエンド設計をサポートします。

また、先進的なリアルタイムWi-Fi機能とBluetooth機能をアービトレーションするハードウェアとともに、共存時のパフォーマンスを最適化するためのソフトウェア・アルゴリズムを実装しています。この製品にはNXPのEdgelockテクノロジが統合されています。セキュリティ・サブシステムが組み込まれており、ハードウェア暗号アクセラレーションによるセキュア・ブート、鍵管理、ファームウェア認証、セキュアなライフサイクル管理、ロールバック防止をサポートします。IW693は、Wi-FiとBluetoothの両方のサブシステムに専用のCPUとメモリを内蔵し、リアルタイムの独立したプロトコル処理に対応します。外部ホスト・プロセッサへのインターフェースには、Wi-Fi用のPCIeとSDIOおよびBluetooth用のUARTがあります。

また、先進的なリアルタイムWi-Fi機能とBluetooth機能をアービトレーションするハードウェアとともに、共存時のパフォーマンスを最適化するためのソフトウェア・アルゴリズムを実装しています。

この製品にはNXPのEdgelockテクノロジも統合されています。セキュリティ・サブシステムが組み込まれており、ハードウェア暗号アクセラレーションによるセキュア・ブート、鍵管理、ファームウェア認証、セキュアなライフサイクル管理、ロールバック防止をサポートします。

IW693は、Wi-FiとBluetoothの両方のサブシステムに専用のCPUとメモリを内蔵し、リアルタイムの独立したプロトコル処理に対応します。外部ホスト・プロセッサとのインターフェースには、Wi-Fi用のPCIe (Peripheral Component Interconnect Express) とSDIO (Secure Digital Input Output) およびBluetooth用のUARTがあります。

ブロック図

図を選択する。:

IW693の内部

IW693 Internal Block Diagram

IW693のアプリケーション図 — 2アンテナ

IW693 Application Diagram — Mode 1 and InternalPA/LNA/SW (Two Antennas)

IW693のアプリケーション図 — 3アンテナ

IW693 Application Diagram — Mode 1 and InternalPA/LNA/SW (Three Antennas)
図を取得する PDF

特長

Wi-Fi性能パラメータ

  • 2x2 Wi-Fi 6/6Eと1x1 Wi-Fi 2.4 GHzのコンカレント・デュアル・ワイヤレス (CDW) モード（モード1）
  • 2x2無線
    • 2.4 GHz用40 MHzチャネル（RFパス2A/2B）
    • 1024 QAM (MCS11)、5～7 GHz用最大80 MHzチャネル（RFパス5A/5B）
  • 1x1無線
    • 2.4 GHz用20 MHzチャネル（RFパスC）
    • 1024 QAM (MCS11)、5～7 GHz用最大80 MHzチャネル（RFパス5A）
  • 2x2および1x1無線
    • ステーション (STA) およびモバイルAP
    • ワイヤレス・マルチストリーミング
    • アダプティブ・スケジューラ
    • APとSTA間のWi-Fi TSFホスト・クロック同期
    • AP間のWi-FiクロスチップTSFクロック同期
  • PCIeおよびSDIOホスト・インターフェース

コネクティビティのハイライト

  • Bluetooth/Bluetooth Low Energy (LE) 機能のサポート
  • 高速、長距離、アドバタイズ拡張
  • LEオーディオ対応アイソクロナス・チャネル
  • 統合PA (+13 dBm)/LNA/SW
  • UARTホスト・インターフェース

動作特性

  • 供給電圧：1.8 Vおよび3.3 V
  • 動作温度：-40°C～85°C
  • 保管温度：-55°C～125°C

IW693製品ファミリの特長

IW693 動作モード ホスト・インターフェース
IW693P 2x2 (2.4/5/6 GHz) + 1x1 (2.4 GHz)、Wi-Fi 6E PCIe
IW693S 2x2 (2.4/5/6 GHz) + 1x1 (2.4 GHz)、Wi-Fi 6E SDIO
