2.4 GHzシングルバンド1x1 Wi-Fi® 4 (802.11n) ソリューション

88W8801は、シングルバンド (2.4 GHz) Wi-Fi 4の1x1高集積システム・オン・チップ (SoC) で、HT (High Throughput) データ・レートをサポートするよう特別に設計されています。このデバイスは、DSSS（直接拡散方式）とOFDM（直交周波数分割多重方式）のベースバンド変調、メディア・アクセス・コントローラ (MAC)、CPU、メモリ、ホスト・インターフェース、ダイレクト・コンバージョンWi-Fi RF無線の機能を1つの集積チップ上で組み合わせています。

セキュリティについては、802.11iセキュリティ標準が複数のプロトコルによってサポートされています。また、ビデオ、音声、およびマルチメディア・アプリケーションについては、802.11eのQoS (Quality of Service) がサポートされています。

ホスト・インターフェースには、Wi-Fi無線をホスト・プロセッサに接続するためのUSB 2.0とSDIO 2.0が搭載されています。

このデバイスは48ピンQFNパッケージで提供されます。

NXP 88W8801に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。

データシート

アプリケーション・ノート

製品詳細

ブロック図

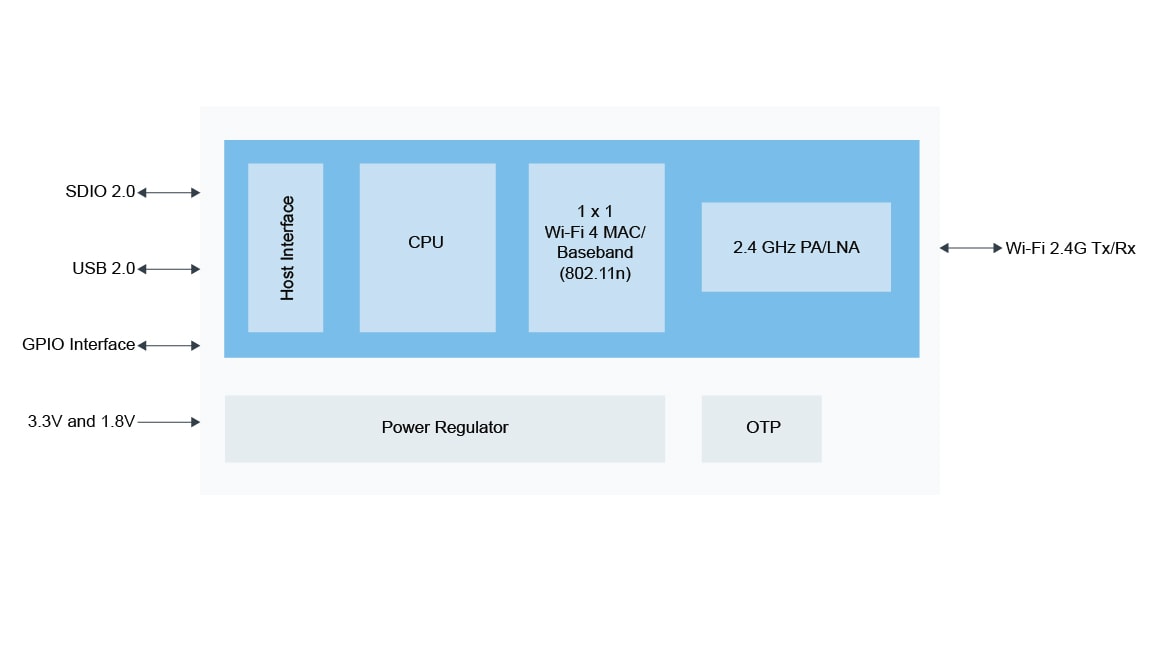

88W8801のブロック図

図を取得する PDF

特長

Wi-Fiの主な機能

1x1 SISOおよびHT20で動作
802.11eのQoS (Quality of Service)
シックMACアーキテクチャ
同時運用
- モバイルAPとSTA
- Wi-Fi directとSTA
WPA/WPA2混合モードおよびWPA3セキュリティ規格をサポート

ホスト・インターフェース

USB 2.0、リンク・パワー・マネジメント (LPM) 搭載
SDIO 2.0

動作特性

供給電圧：1.8 Vおよび3.3 V
動作温度
- 商用：0°C～70°C
- 拡張：-30～85°C
- 産業用：-40～85°C

パートナー・モジュール

Wi-Fi 4 (802.11n) 2.4 GHzシングルバンド1x1

製品	Wi-Fi I/F	動作温度	アンテナの種類	アンテナ数	モジュール・タイプ	モジュール・サイズ	認定	推奨ホスト

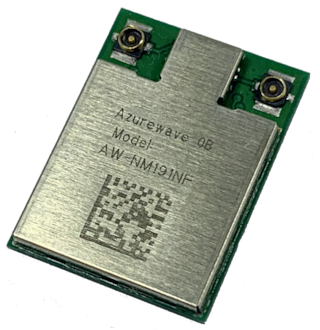

AW-NM191NF AzureWave	SDIO	-40～85	U.FLコネクタ	2	SMD	12 x 16 x 1.95	CE、FCC、日本	i.MX RT
LBWA0ZZ2DS-688 Murata	SDIO	-40～85	アンテナ・ピン	1	SMD	25 x 14 x 2.32	CE、FCC、IC MIC（日本）	i.MX RT

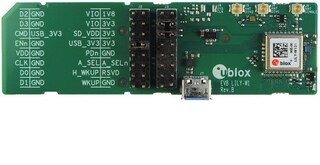

LILY-W131-00B u-blox	SDIO、USB	-40～85	アンテナ・ピン	1	SMD	10.0 x 14.0 x 2.2	ISO-16750	i.MX 6/7/8 i.MX RT
LILY-W132-00B u-blox	SDIO、USB	-40～85	組込みアンテナ	1	SMD	10.0 x 14.0 x 3.8	ISO-16750	i.MX 6/7/8 i.MX RT
LILY-W133-10B u-blox	SDIO、USB	-40～85	組込みアンテナ	1	SMD	10.0 x 14.0 x 3.8	ISO-16750	i.MX 6/7/8 i.MX RT
