2.4/5 GHzデュアルバンド2x2 Wi-Fi® 5 (802.11ac) + Bluetooth® 5.3ソリューション

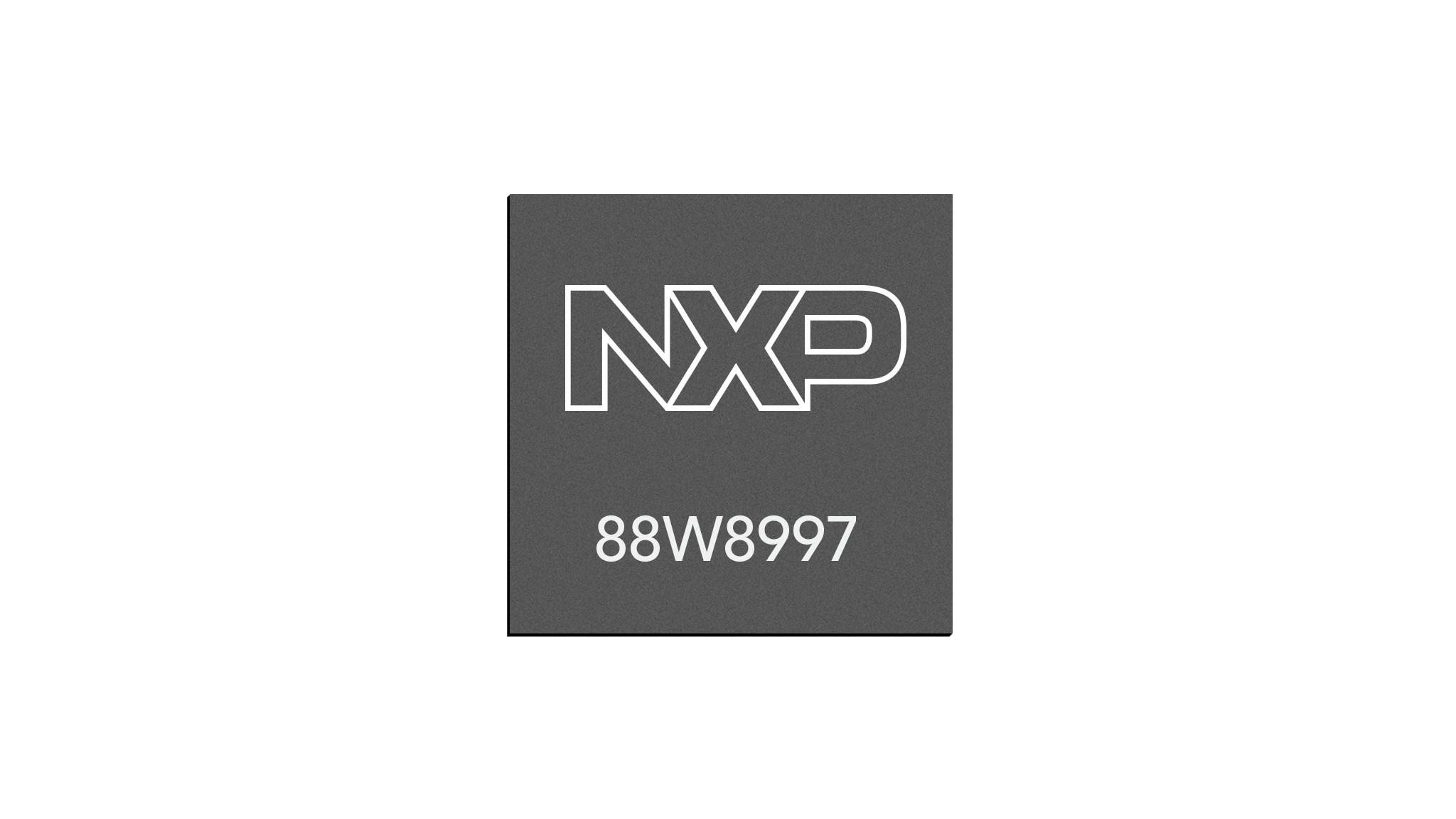

88W8997は、Bluetooth 5.3を完全にサポートする、業界初の28 nm、802.11ac wave-2、2x2 MU-MIMOコンボ・ソリューションです。強化された設計と低消費電力を実現する28 nmプロセス技術により、既存ソリューションと比較して消費電力が最大40%削減されています。88W8997は、市場最高レベルの集積化によりデュアルバンド・パワーアンプ (PA)、ローノイズアンプ (LNA)、スイッチを統合し、ボード・レベルBOM（部品表）を最小限に抑えているため、ボード市場向けのチップ・オン・ボードおよびモジュールを容易に設計できます。

NXP 88W8997に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。

アプリケーション・ノート

製品詳細

ブロック図

88W8997-BD1

図を取得する PDF

特長

2x2、MU-MIMOコンボ、低消費電力28 nm設計
Bluetooth 5.3（2 Mbps LE、およびAngle of Arrival (AOA) とAngle of Departure (AOD) を使用した方向探知などの機能のサポートを含む）
デュアルバンドPA、LNA、スイッチ
同時アプリケーション実行をサポートし、2x2 MIMOリンクを損なうことなく、デバイスで2つの独立した無線リンクを保持
IEEE 802.11mcやBluetooth Low Energyの方向探知など、高精度な屋内ロケーション機能

部品番号： 88W8997-A1-CBQE.

パートナー・モジュール

Wi-Fi 5 (802.11ac) 2.4/5 GHzデュアルバンド2x2 + Bluetooth^® 5.3

製品	Wi-Fi I/F	Bluetooth I/F	動作温度	アンテナの種類	アンテナ数	モジュール・タイプ	モジュール・サイズ	認定	推奨ホスト
AW-CM276MA-PUR AzureWave	PCIe	UART	-30～85	U.FLコネクタ	2	M.2 E-Key	30 x 22 x 2.84	CE、FCC、日本、IC、オーストラリア/ニュージーランド、インド、メキシコ、NCC	i.MX
AW-CM276MA-SUR AzureWave	SDIO	UART	-30～85	U.FLコネクタ	2	M.2 E-Key	30 x 22 x 2.84	CE、FCC、日本、IC、オーストラリア/ニュージーランド、インド、メキシコ、NCC	i.MX
AW-CM276NF AzureWave	PCIe、SDIO	UART	-30～85	U.FLコネクタ	2	SMD	12 x 16 x 1.85	CE、FCC、日本、IC、オーストラリア/ニュージーランド、インド、メキシコ、NCC	i.MX
AW-PU530 AzureWave			-30～85	U.FLコネクタ	2	SOM（音声/ビデオ）	46 x 39 x 2.96	CE、FCC、日本、IC、オーストラリア/ニュージーランド、インド、メキシコ、NCC	i.MX 8M Mini
AW-PU580 AzureWave			-30～85	U.FLコネクタ	2	SOM（インダストリアル施設、商用機器）	82 x 50 x 5.1	CE、FCC、日本、IC、オーストラリア/ニュージーランド、インド、メキシコ、NCC	i.MX 8M Plus
SPB228-D H&D-Wireless	PCIe、USB、SDIO	UART、PCM	-40～85	アンテナ・ピン	2	SMD	12 x 16 x 1.7	FCC、IC、CE	i.MX
SPB432-A H&D-Wireless	PCIe	USB	-40～85	MHF 4コネクタ	2	M.2 E-Key	22 x 30 x 2.5	FCC、IC、CE	i.MX
SPB432-B H&D-Wireless	SDIO	SDIO	-40～85	MHF 4コネクタ	2	M.2 E-Key	22 x 30 x 2.5	FCC、IC、CE	i.MX
SPB432-C H&D-Wireless	PCIe	UART	-40～85	MHF 4コネクタ	2	M.2 E-Key	22 x 30 x 2.5	FCC、IC、CE	i.MX
SPB432-D H&D-Wireless	USB	USB	-40～85	MHF 4コネクタ	2	M.2 E-Key	22 x 30 x 2.5	FCC、IC、CE	i.MX
SPB432-E H&D-Wireless	PCIe	UART	-40～85	MHF 4コネクタ	2	M.2 E-Key	22 x 30 x 2.5	FCC、IC、CE	i.MX
SPB432-F H&D-Wireless	PCIe	UART	-40～85	MHF 4コネクタ	2	M.2 E-Key	22 x 30 x 2.5	FCC、IC、CE	i.MX
453-00003 Laird Connectivity	USB、イーサネット、UART	USB、イーサネット、UART	-30～85	コネクタ	2	SMD	30 x 30 x 2.8	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	ホストレス
453-00004 Laird Connectivity	USB、イーサネット、UART	USB、イーサネット、UART	-30～85	コネクタ	2	SMD	30 x 30 x 2.8	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX
453-0007X Laird Connectivity	PCIe、SDIO	UART	-30～85	コネクタ	2	SMD	40 x 47 x 4.6	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	ホストレス
453-00135C Laird Connectivity	PCIe、SDIO	UART	-30～85	コネクタ	2	SMD	40 x 47 x 4.6	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	ホストレス
453-00135R Laird Connectivity	PCIe、SDIO	UART	-30～85	コネクタ	2	SMD	40 x 47 x 4.6	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	ホストレス
ST60-2230C、SU60-2230C Laird Connectivity	SDIO	UART	-30～85	コネクタ	2	M.2 E-Key	22 x 30 x 3.3	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX 6/7/8/9
ST60-2230C-P、SU60-2230C-P Laird Connectivity	PCIe	UART	-30～85	コネクタ	2	M.2 E-Key	22 x 30 x 3.3	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX 6/7/8/9
ST60-2230C-PU、SU60-2230C-PU Laird Connectivity	PCIe	USB	-30～85	コネクタ	2	M.2 E-Key	22 x 30 x 3.3	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX 6/7/8/9
ST60-2230C-SS、SU60-2230C-SS Laird Connectivity	SDIO	SDIO	-30～85	コネクタ	2	M.2 E-Key	22 x 30 x 3.3	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX 6/7/8/9
ST60-2230C-U、SU60-2230C-U Laird Connectivity	USB	UART	-30～85	コネクタ	2	M.2 E-Key	22 x 30 x 3.3	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX 6/7/8/9
ST60-2230C-UU、SU60-2230C-UU Laird Connectivity	USB	USB	-30～85	コネクタ	2	M.2 E-Key	22 x 30 x 3.3	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX 6/7/8/9
ST60-SIPT、SU60-SIPT Laird Connectivity	SDIO、USB、PCIe	UART、USB、SDIO	-30～85	アンテナ・ピン	2	SMD	13 x 14 x 1.87	FCC、IC、CE、MIC、RCM、RoHS、ISO、UKCA、BT SIG	i.MX 6/7/8/9
LBEE5XV1YM-574 Murata	PCIe、SDIO	UART	-30～85	アンテナ・ピン	2	SMD	11.8 x 8.4 x 1.3	CE、FCC、IC MIC（日本）	i.MX

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 12 ドキュメント

^{アプリケーション・ノート}
RF Test Mode on Linux OS - Application note更新

PDF改訂 2Apr 15, 2024826.4 KBAN14114English
^{アプリケーション・ノート}
Compliance and Certification Considerations - Application note (public)

PDF改訂 3Feb 20, 2024260.6 KBAN13006English
^{アプリケーション・ノート}
Wi-Fi Alliance Derivative Certification Process - Application note (restricted)

PDF改訂 6Dec 13, 2023905.2 KBAN12976English
サインインが必要です
^{アプリケーション・ノート}
Wi-Fi/Bluetooth/802.15.4 M.2 Key E Pinout Definition

PDF改訂 4May 30, 2023303.4 KBAN13049English
^{アプリケーション・ノート}
Enabling Bluetooth Deep-sleep with NXP Bluetooth UART - Application note (restricted)

PDF改訂 1May 11, 2023569.6 KBAN13920English
サインインが必要です
^{ドキュメント}
Getting Started with NXP-based Wireless Modules on i.MX 8M Quad EVK Running Android 13 OS – User manual (restricted)

PDF改訂 10Apr 12, 20245.6 MBUM11558English
サインインが必要です
^{ドキュメント}
Getting Started with NXP-based Wireless Modules on i.MX 8M Quad EVK Running Linux OS - User manual

PDF改訂 14Mar 27, 20245.1 MBUM11483English
サインインが必要です
^{ドキュメント}
Feature Configuration Guide for NXP-based Wireless Modules on i.MX 8M Quad EVK - User manual

PDF改訂 14Mar 27, 20241.8 MBUM11490English
サインインが必要です
^{ドキュメント}
WFA Certification for NXP-based Wireless Modules on i.MX 8M Quad EVK Running Android 11 OS - User manual (restricted)

PDF改訂 5Jul 13, 2023458.4 KBUM11563English
サインインが必要です
^{ドキュメント}
WFA Certification Guide for NXP-based Wireless Modules on i.MX 8M Quad EVK Running Linux OS - User manual (restricted)

PDF改訂 8Jun 26, 2023283.3 KBUM11560English
サインインが必要です
^{ドキュメント}
How to Download and Build NXP Wi-Fi Drivers - User manual (restricted)

PDF改訂 3Oct 12, 2022793.9 KBUM11675English
サインインが必要です
^{ファクト・シート}
88W8997 - 802.11ac wave 2 2x2 Wi-Fi Dual Band with Bluetooth 5 SoC - Fact sheet (public)

PDF改訂 0Oct 2, 2019198.6 KB88W8997-FACT-SHEETEnglish, 中文

全て表示

設計・リソース

デザイン・ファイル

ハードウェア

2 ハードウェア提供

^{評価・開発ボード}
AW-CM276MA-PUR Evaluation Board

AW-CM276MA-PUR
^{評価・開発ボード}
Advantech's EWM-W306: NXP 88W8997 M.2 1216

EWM-W306

1-5 の 12 ハードウェア提供

^{組み込みボード・ソリューション}
MBa93xxLA

Single Board Computer (SBC) based on TQMa93xxLA as a platform with TSN Gigabit Ethernet, ML-Accelerator and Graphics support.

By TQ-Systems GmbH Platinum パートナー
^{組み込みボード・ソリューション}
60 Series 453-00003 with USB/Ethernet/UART Wi-Fi & USB/Ethernet/UART Bluetooth Module

The 60 SOM is the ideal system on module for devices that require superior connectivity. Combining the Sterling 60 series module and Summit Software Stack, the SOM provid...

By Laird Connectivity Gold パートナー
^{組み込みボード・ソリューション}
Verdin iMX8M Plus

Verdin iMX8M Plus includes a Neural Network Processing Unit ideal for Machine Learning applications. Toradex provides integration with popular machine learning frameworks...

By Toradex® Platinum パートナー
^{コンパニオン・シリコンとモジュール}
AW-CM276NF

802.11 a/b/g/n/ac 2x2 + BT 5.0 M.2 1216 Module

By AzureWave Technologies, Inc. Gold パートナー
EWM-W306

NXP 88W8997, IEEE802.11ac + BT 5.0, 2TR/2RX MU-MIMO, standard M.2 1216 solder down type module

By Advantech Co., Ltd. Gold パートナー
60-2230C-P Series PCIE Wi-Fi & UART Bluetooth Module

The 60 Series introduces 802.11ac, 2x2 MU-MIMO, Bluetooth 4.2 and Bluetooth 5 ready hardware on one lowpower module, delivering future-ready cutting edge technology fo...

By Laird Connectivity Gold パートナー
AIW-154

Advantech AIW-154 is NXP88W8997 M.2 2230 module, supporting 802.11ac and Bluetooth 5.3 2x2 dual-band. This wide range temperature module can use in medical devices, handh...

By Advantech Co., Ltd. Gold パートナー
Type 1YM: 802.11a/b/g/n/ac 2x2 MIMO + Bluetooth 5.2 Module

Type 1YM is a 2.4GHz & 5GHz module based on NXP 88W8997 combo chipset which supports Wi-Fi 802.11a/b/g/n/ac 2x2 MIMO + Bluetooth 5.2 BR/EDR/LE up to 866 Mbps PHY data rat...

By Murata Manufacturing Co., Ltd. Gold パートナー
SPB432

SPB432 is a complete WLAN/BT-module with integrated EMC shield, ready for integration in a M.2 Key E slot. Industrial Temperature range -40 to +85°C

By H&D Wireless Connectivity AB Gold パートナー
60-2230C-PU Series PCIE Wi-Fi & USB Bluetooth Module

The 60 Series introduces 802.11ac, 2x2 MU-MIMO, and Bluetooth 5.1 on one low-power module, delivering future-ready cutting edge technology for your product.

By Laird Connectivity Gold パートナー
SPB228

Dual band Wi-Fi 802.11 abgn/ac and Bluteooth 5 module with integrated EMC shield. Industry temp The SPB228 module is based on a 88W8997 NXP chipset.

By H&D Wireless Connectivity AB Gold パートナー
1YM M.2 Module

Dual Band Wi-Fi 5, 802.11a/b/g/n/ac 2x2 MU-MIMO + Bluetooth 5.2 Module, based on Murata 1YM module (88W8997 chipset)

By Embedded Artists AB Gold パートナー

全て表示
