1. 接続
FRDMボードを実際に使ってみましょう。こちらのビデオをご覧ください。以下に記載した始めるための手順について解説しています。

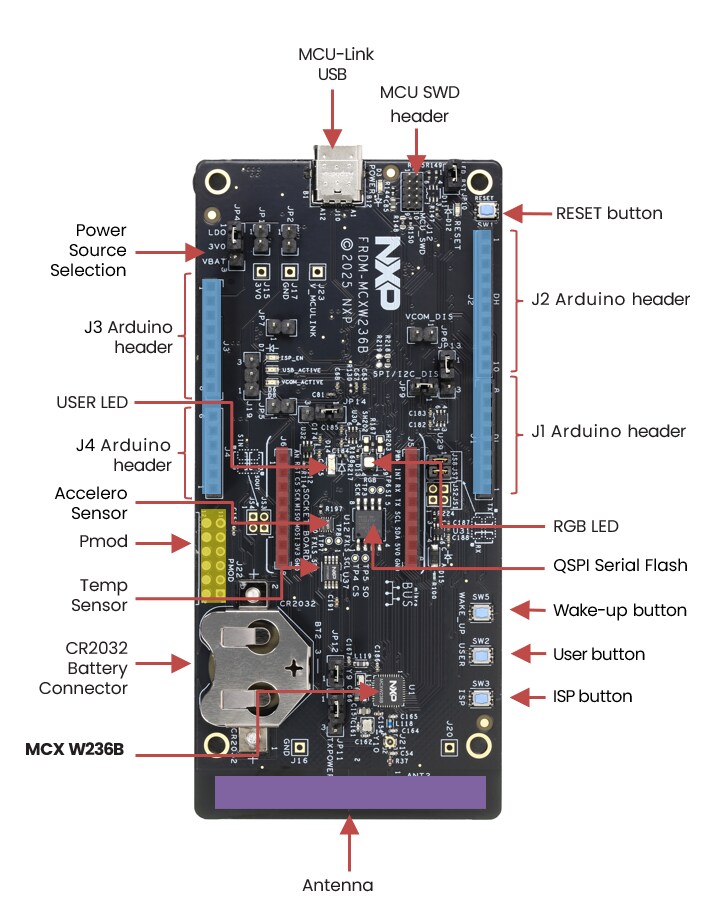

1.1 ボードの概要
FRDM-MCXW23ボードには、ヘルスケアIoTのデモが事前にプログラム済みです。これは、開梱したデバイスが正常に動作することを検証するための動作確認用に使用できます。
1.2 ボードの接続

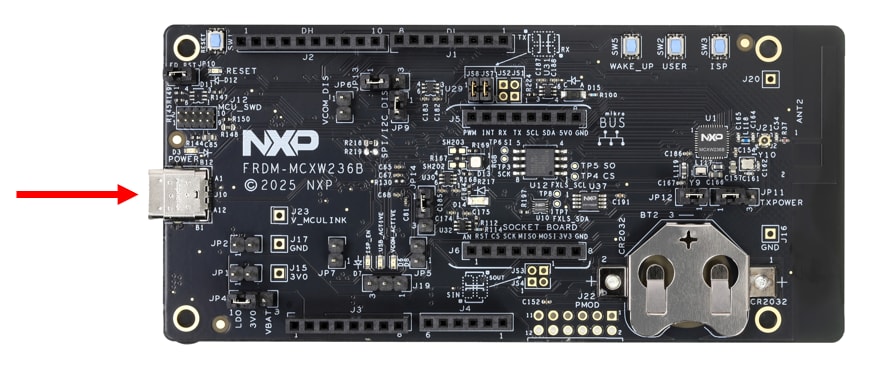

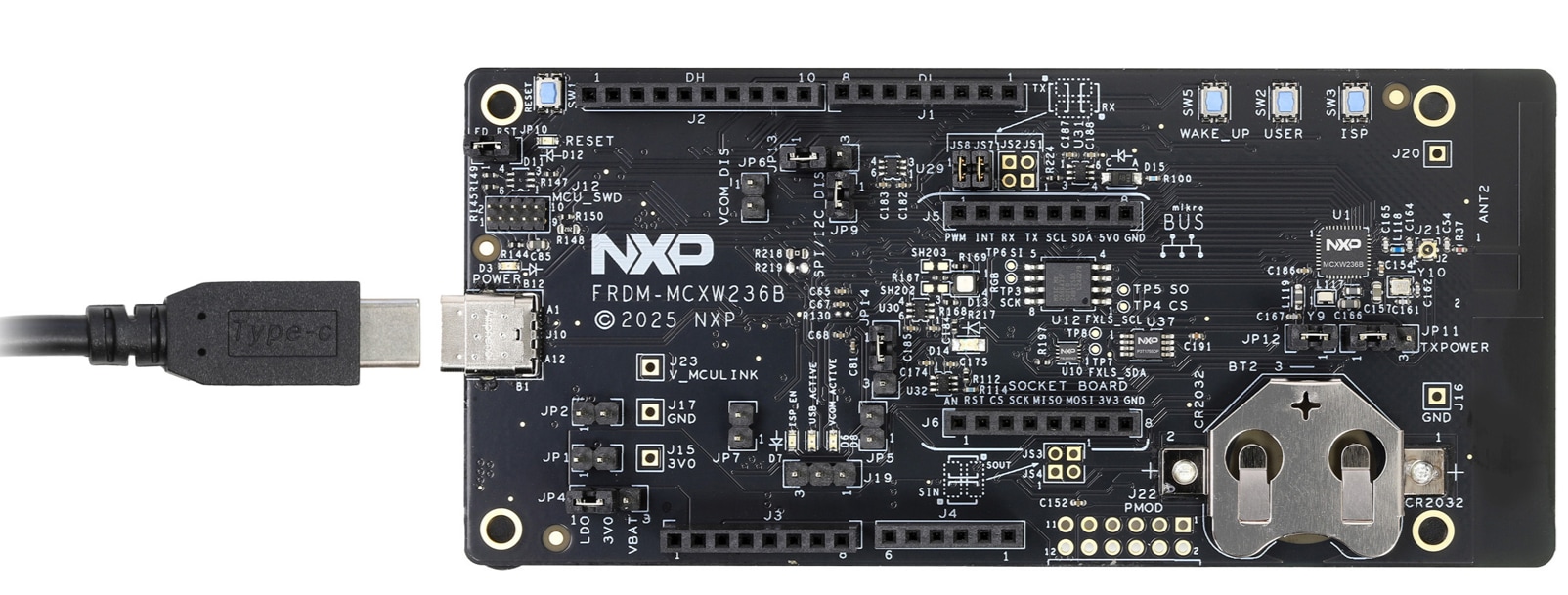

USB Type-CケーブルをコネクタJ10からホスト・コンピュータまたは電源に接続して、ボードに電源を供給し、デモ・プログラムを実行します。上のビデオで説明されている手順に従って、NXPのIoT ToolBoxを接続してデモを実行してください。
2. ソフトウェアの入手
2.1 ツールチェーンのインストール
NXPは、MCUXpresso for VS Codeというツールチェーンを提供しています。MCUXpresso for VS Code v25.06以降をダウンロードしてください。
以下のチュートリアルでは、ホストPCにVS Codeをインストールする方法を説明しています。
2.2 MCUXpresso MCU NEXT GEN SDKですぐに設計を開始する
NXPの拡張機能により、Visual Studio Codeのワークスペースにソフトウェア・リポジトリを追加するためのツールが用意されています。ソフトウェア・リポジトリは、次の3つのソースから追加できます。
- GitのリモートURL
- 既存のGitフォルダ
このセクションでは、Gitのリモート・リポジトリ・オプションを使用してMCUXpresso SDKをインポートします。
Gitのリモート・リポジトリ・オプションの場合は、以下の手順に従ってください。

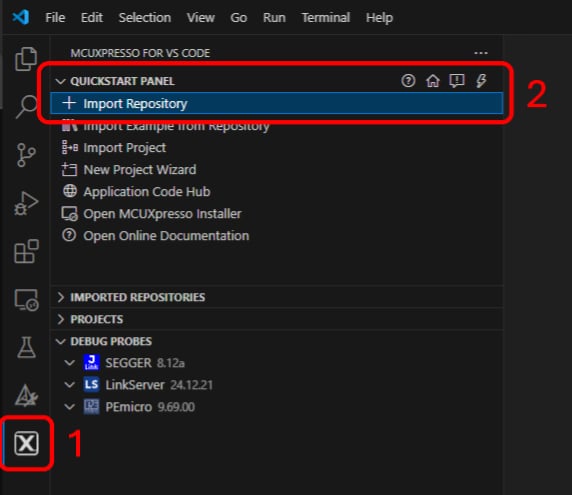

- MCUXpressoの拡張アイコンをクリックします
- ［QUICKSTART PANEL（クイックスタート・パネル）］タブをクリックし、次に［Import Repository（リポジトリのインポート）］ボタンをクリックします。このボタンをクリックすると、IDEに新しいインポート・ウィンドウが表示されます

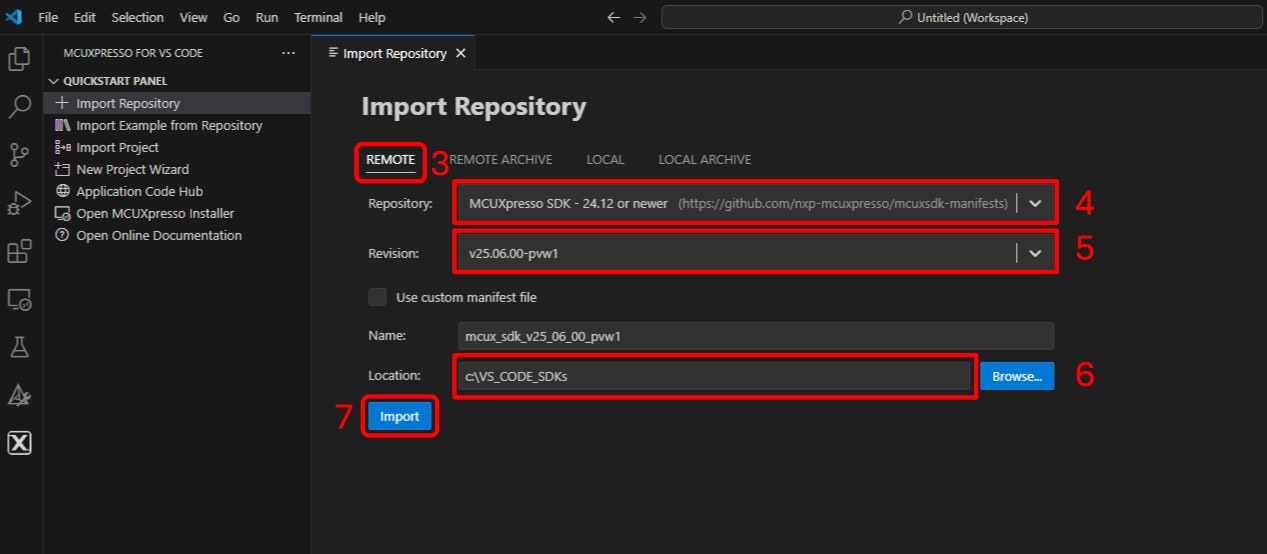

- ［Remote（リモート）］オプションを選択して、提供されているSDKファイルをインポートします
- ［Repository（リポジトリ）］オプションの矢印ボタンをクリックして参照し、［MCUXpresso SDK - 24.12 or newer（MCUXpresso SDK - 24.12以降）］オプションを検索します
- ［Revision （リビジョン）］オプションの矢印ボタンをクリックして参照し、バージョン［v25.06.00］以降を検索します
- 各SDKの共通の「保存先」となるフォルダを参照します（例：C:\VS_CODE_SDKs）。新しいSDKの名前を入力します。ここでは、
\mcux_sdk_v25_06_00_pvw1としています - ［Import（インポート）］ボタンをクリックして、インストールが完了するのを待ちます
2.3 MCUXpresso Config Tools
MCUXpressoソフトウェアSDKは無償で利用することができ、オープンソースのライセンスに基づいて、すべてのハードウェア抽象化およびペリフェラル・ドライバ・ソフトウェアのソース・コード全体が提供されます。MCUXpresso SDKは、MCUXpresso SDKのウェブサイト (MCUXpresso SDK Builder) から直接インストールできます。下のボタンをクリックすると、このボードのSDKビルダが開きます。
MCUXpresso Config Toolsは、ユーザーがMCUXpresso SDKプロジェクトを新規に作成するための構成ツールの統合スイートであり、カスタム・ボード・サポート用の初期化Cコードを生成するためのピンとクロックのツールも備えています。MCUXpresso IDEの一部として完全に統合されており、MCUXpresso for VS Codeの拡張機能などの別のIDEを使用する場合は、独立したツールとしても使用できます。
以下の［MCUXpresso Config Toolsを入手する］をクリックして、Config Toolsインストーラを入手してください。
2.4 プログラミング・ツールとプロビジョニング・ツール
MCUXpressoセキュア・プロビジョニング (SEC) ツールは、NXPのMCUデバイスでブート可能な実行ファイルを簡単に生成およびプロビジョニングできる、GUIベースのアプリケーションです。いずれのユーザーも、試験運用および量産に向けてMCUXpressoセキュア・プロビジョニング (SEC) ツールから始めることをお勧めします。このツールは、生産段階におけるNXPのマイクロコントローラでのセキュア・プログラミングとデバイス・プロビジョニングをサポートします。
ツールをダウンロードすると、［Help（ヘルプ）］タブの下にユーザー・ガイドが表示されます。「プロセッサ固有のワークフロー」の章に記載されている、ボードに関する指示に従ってください。
3. ビルドと実行
興味のあるデモ・アプリケーションやドライバのサンプルがいくつかあれば、それをビルドおよびデバッグする方法を知りたくなることでしょう。MCUXpresso SDKのスタート・ガイドでは、SDKでサポートされているすべてのツールチェーンのデモを設定、ビルド、およびデバッグする方法について、わかりやすく手順に沿って解説しています。
3.1 MCUXpresso IDEを使用したアプリケーションのビルドと書き込み
次の手順では、Cortex-M33アプリケーション向けにMCUXpresso IDEを使用したヘルスケアIoTデモ・アプリケーションについて説明します。MCUXpresso IDEのインストール手順およびMCXWシリーズのSDKについては、このスタート・ガイドの「ソフトウェアの入手」セクションを参照してください。
ヘルスケアIoTデモのビルドと実行

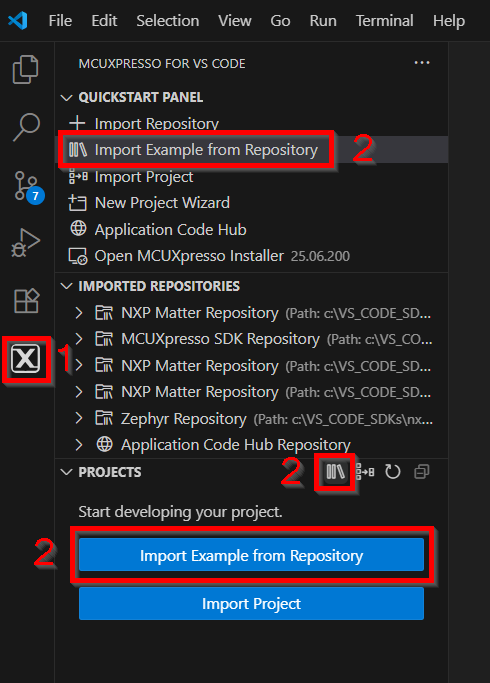

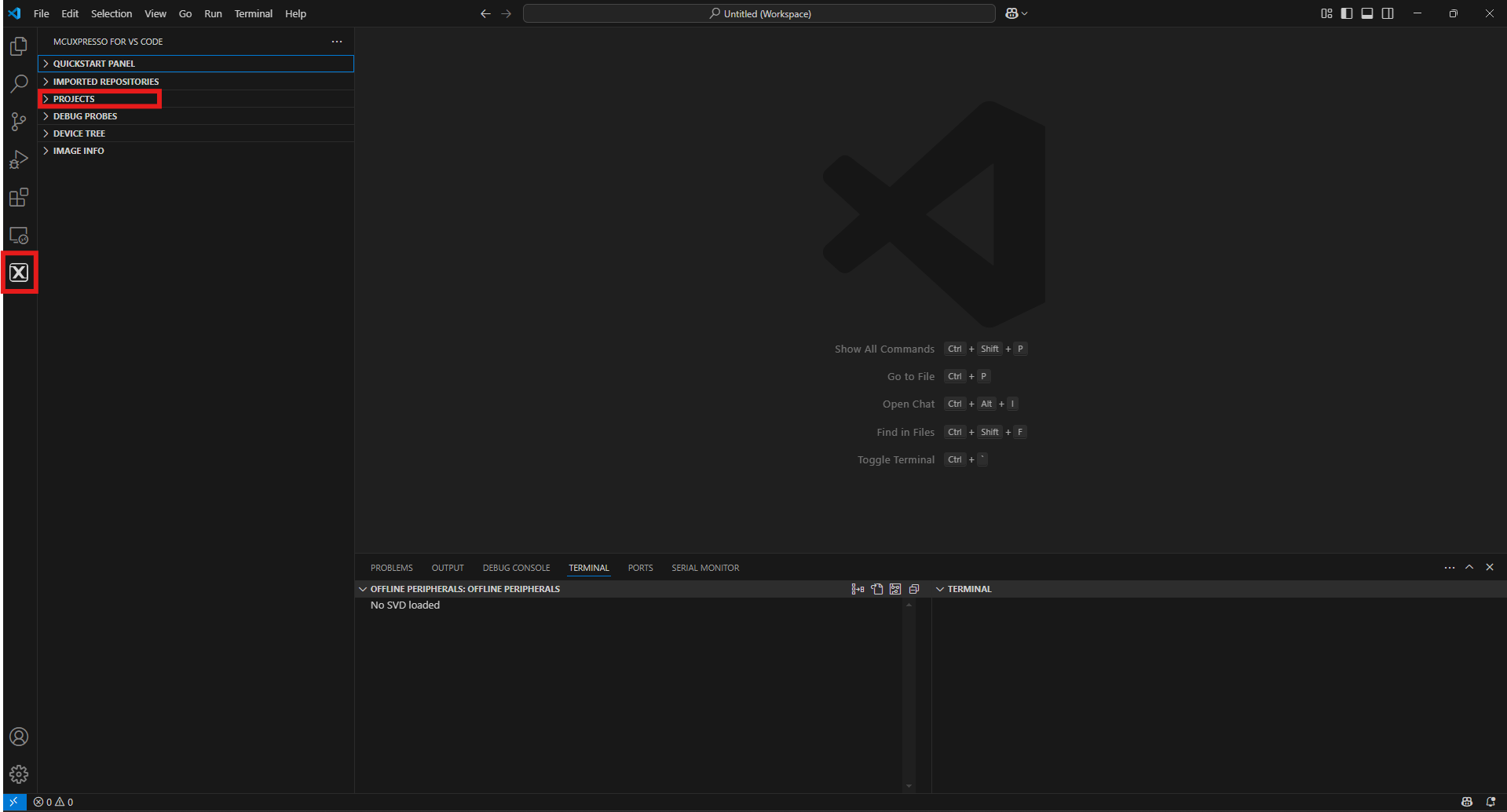

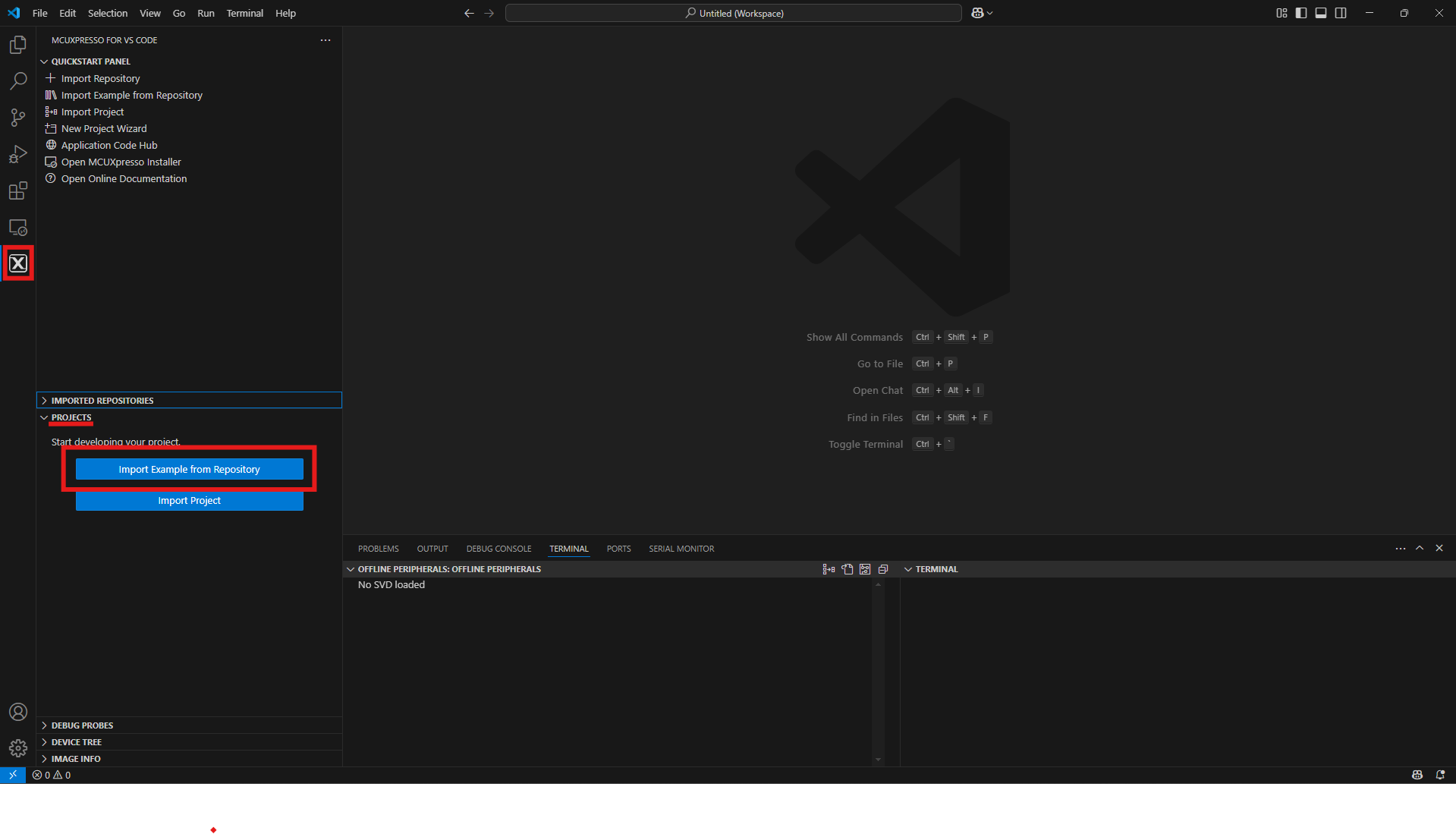

- 左側のアクティビティ・バーにあるMCUXpressoアイコンを見つけ、クリックして開きます。開いたら、エクスプローラに移動し、［PROJECTS（プロジェクト）］タブを開きます

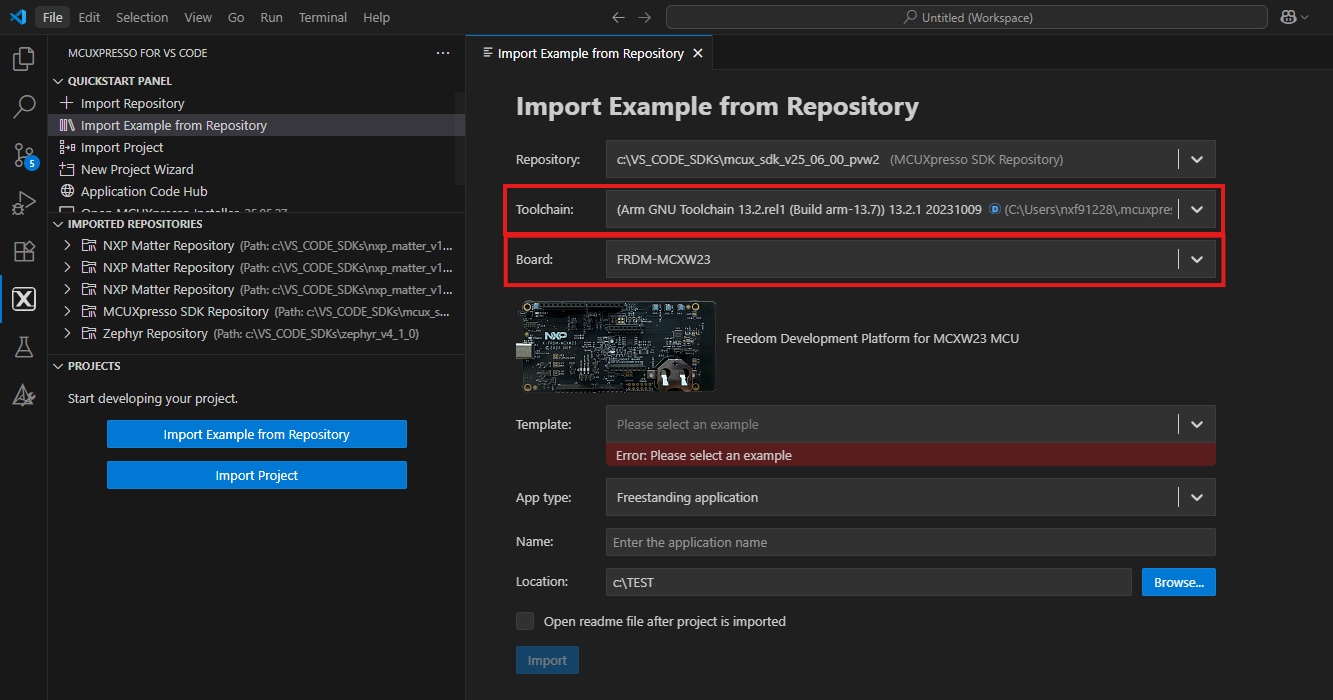

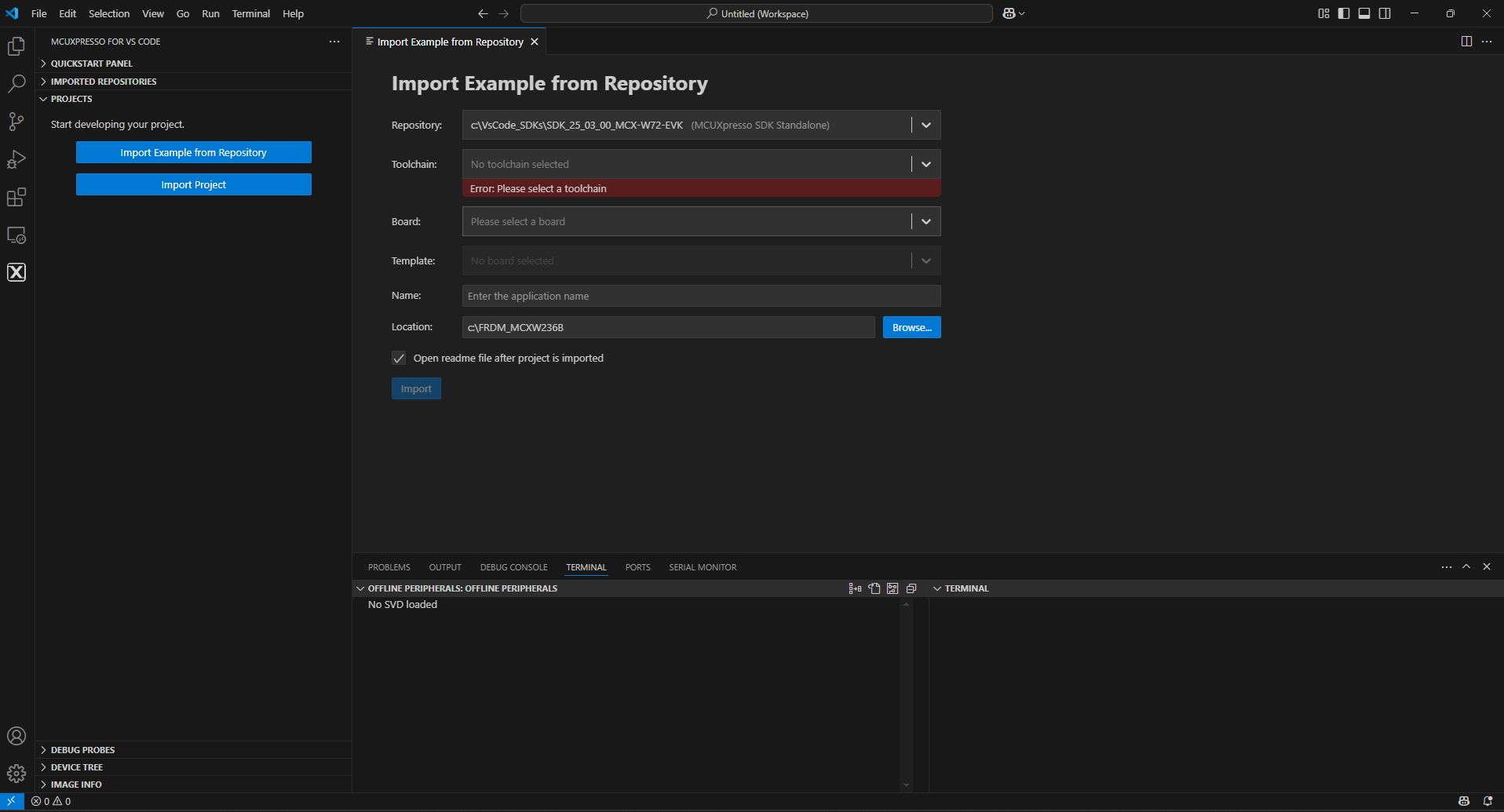

- 次に、［Import Example from Repository（リポジトリからサンプルをインポート）］をクリックします

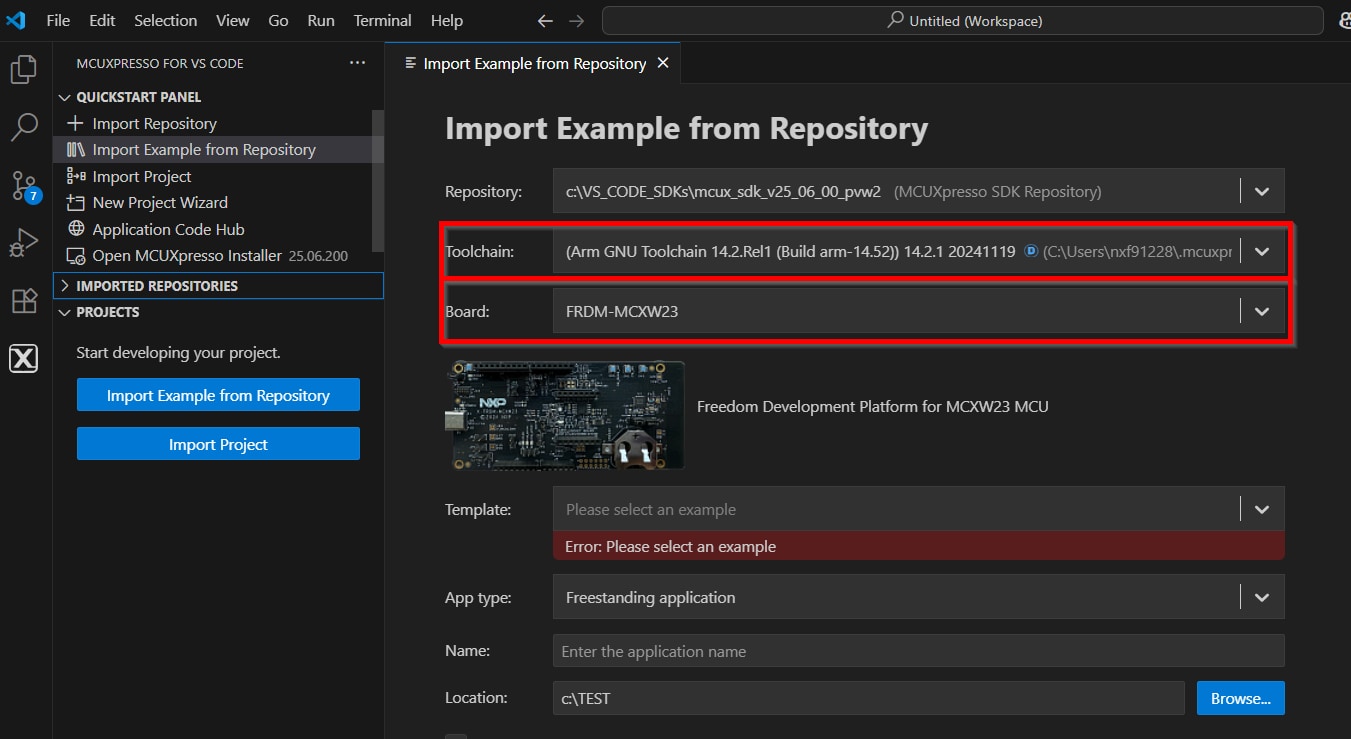

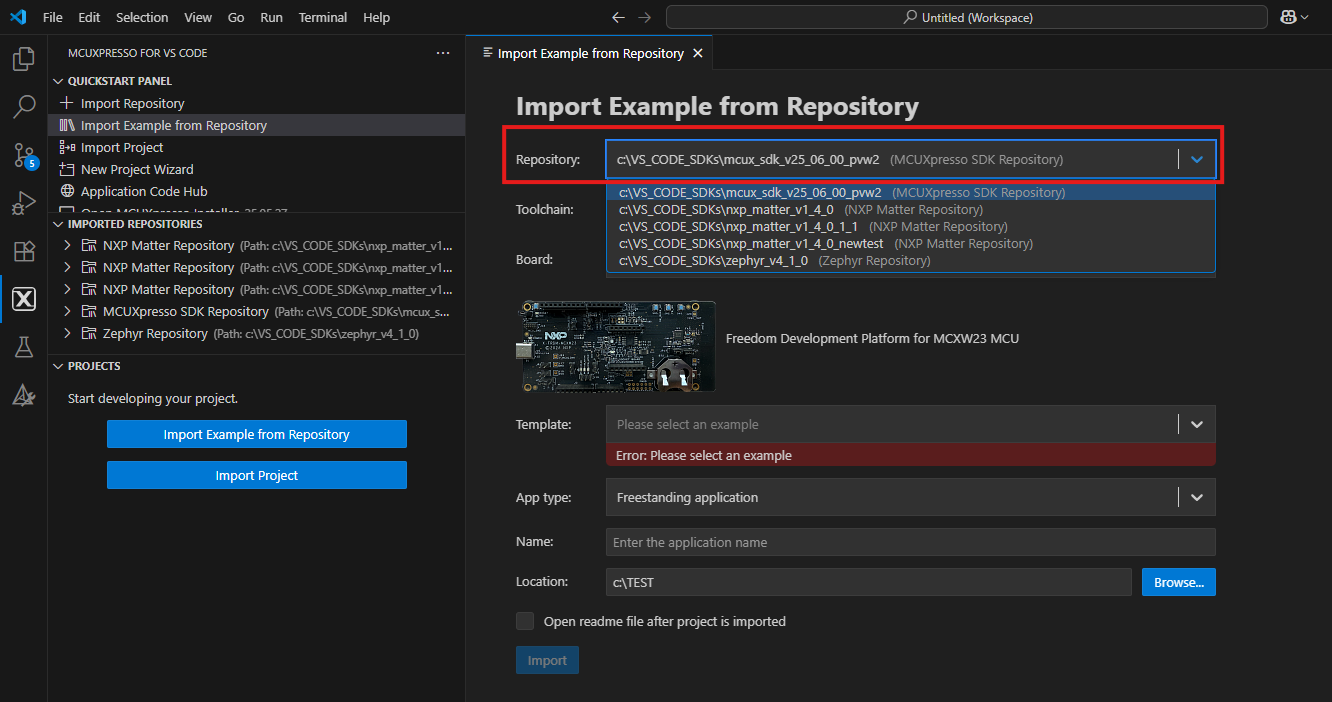

- ［Repository（リポジトリ）］タブの矢印ボタンをクリックして、前のステップでダウンロードしたFRDM MCXWシリーズのボードのSDKを選択し、そのボードで実行できるサンプルを選択したら、［Next（次へ）］をクリックします。
- SDKのバージョンに応じたツールチェーンを選択します。問題が発生しないよう、SDKとツールチェーンとで整合性がとれている必要があります。その後、ボードを選択します

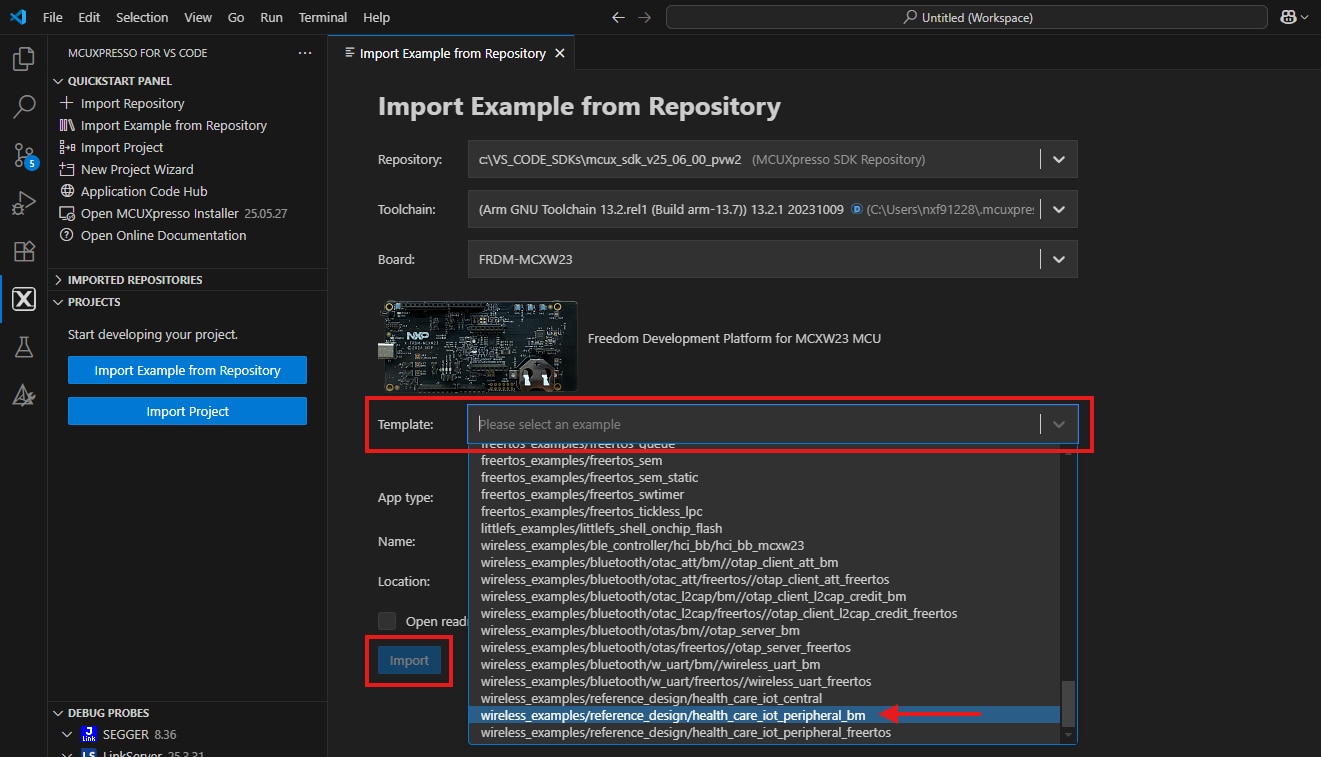

- 矢印ボタンを使用して［Template（テンプレート）］タブを展開し、プロジェクトで使用するテンプレートとして
「wireless_examples/reference_design/health_care_iot_peripheral_bm」を選択します。その後、［Import（インポート）］ボタンをクリックします - プロジェクトを選択し、画面上部のショートカットにある［Build（ビルド）］アイコンをクリックするか、右クリックして［Build（ビルド）］オプションを選択することで、プロジェクトをビルドします

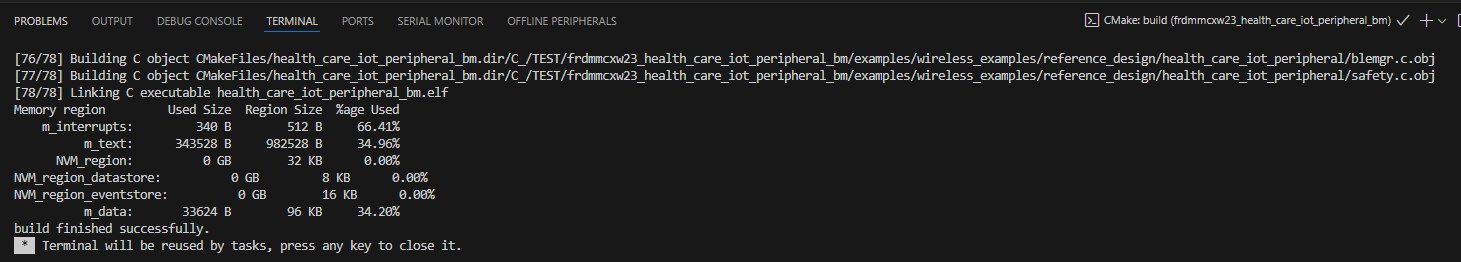

- プロジェクトは、コンソールにエラーや警告が表示されることなくビルドされる必要があります
- micro-USBを

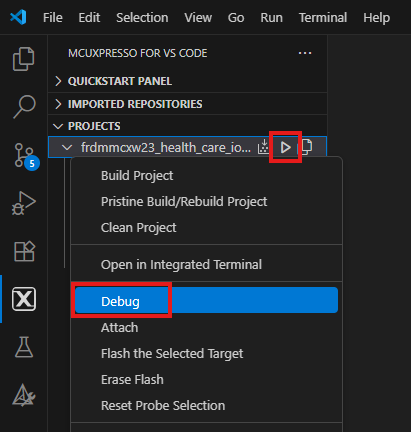

J10「MCU-LINK」ポートに挿入し、ボードをコンピュータに接続します - 画面上部の［Debug（デバッグ）］アイコンをクリックするか、右クリックして［Debug（デバッグ）］オプションを選択することで、アプリケーションをボードにダウンロードします
- シリアル・ターミナルを開いて、アプリケーションの出力を確認できるようにします。ボードに接続されているMCU-Linkプローブと一致するポートを「MCULink-VCOM」ウィンドウで選択します。ターミナルをボーレートまたは速度「460800」、8データ・ビットビット、パリティなし、1ストップ・ビットに設定し、そのポートに接続します

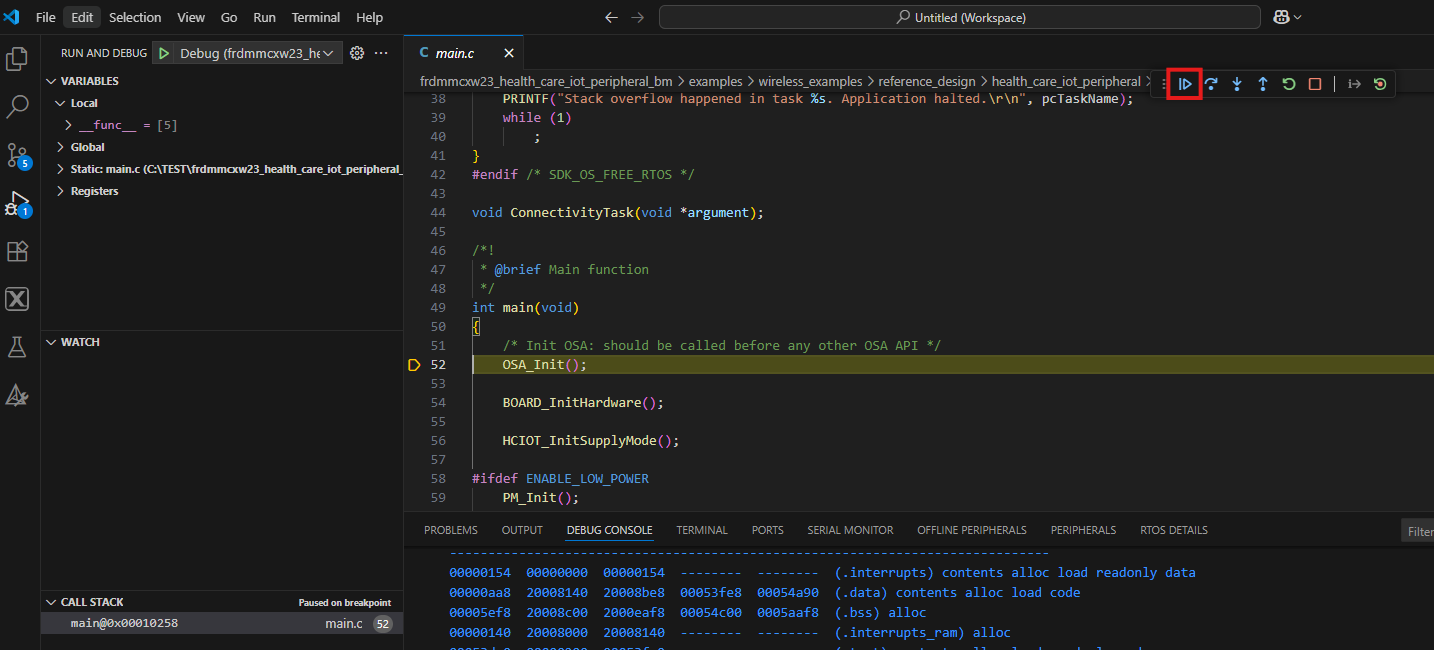

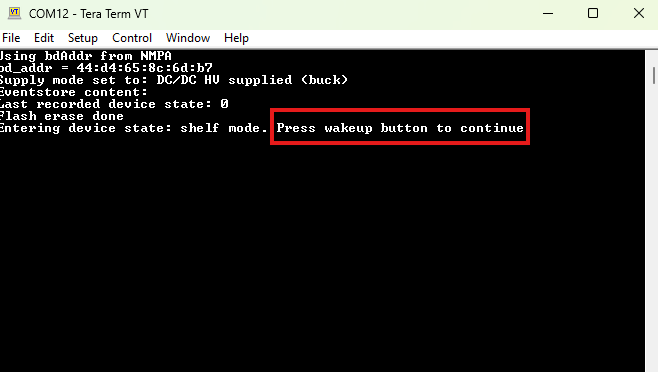

- ［Run（実行）］アイコンをクリックしてアプリケーションを実行します。ターミナルに表示される出力を確認します

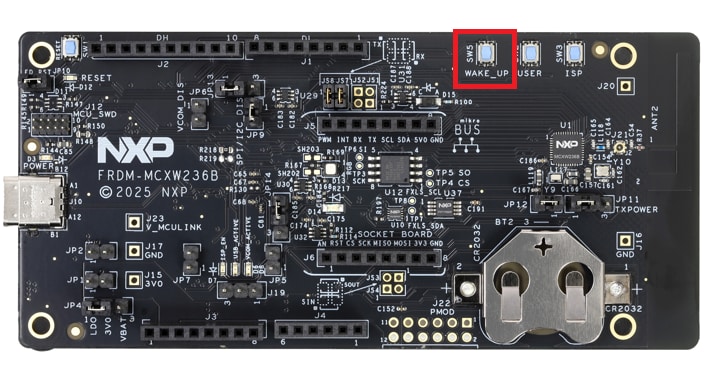

- ボード上の「Wake_up」と表示されたSW2を押すと、サンプルの実行が開始されます

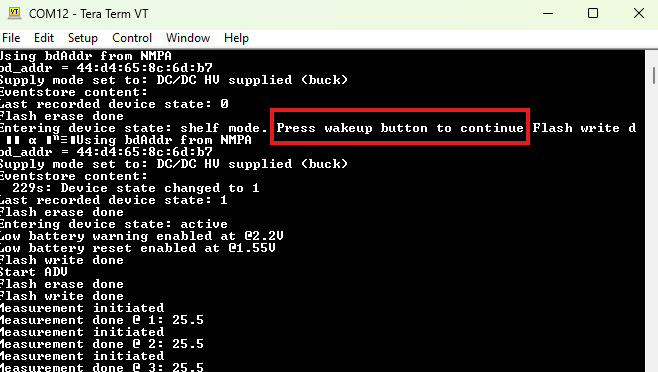

- ターミナルに表示される出力を確認します
- このデモをIoT Toolboxアプリに接続するには、セクション1の「接続」関連ビデオで説明されている手順に従ってください
編集画面に次のタブが表示されます。
4. 作成
4.1 MCUXpresso for VS Codeからサンプル・プロジェクトを変更する
次の手順では、汎用出力の操作方法について説明します。このサンプルでは、PWM信号を生成して2つのLEDを切り替えるためのCTimerを設定します。
- 左側のアクティビティ・バーにあるMCUXpressoアイコンを見つけ、クリックして開きます。開いたら、エクスプローラに移動して［PROJECT（プロジェクト）］タブを開き、インポートされたリポジトリのサンプル・アプリケーションをクリックし、［Import Repository（リポジトリのインポート）］アイコンをクリックするか、［Quickstart panel（クイックスタート・パネル）］に移動して［Import Example from Repository（リポジトリからサンプルをインポート）］ボタンをクリックします。
- FRDM-MCXW23ボードのリポジトリをクリックして選択し、SDKのバージョンと整合性のとれた対応するツールチェーンを選択します。

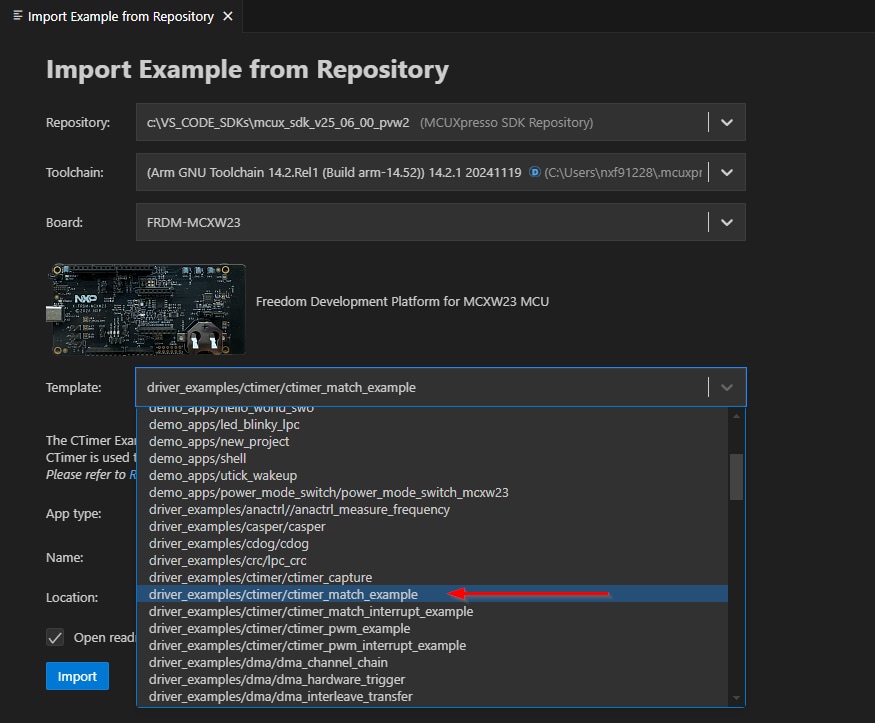

- 矢印ボタンを使用して［Template（テンプレート）］のカテゴリを展開して、
driver_examples/ctimer/ctimer_match_exampleを検索し、一致するテキストを見つけたらクリックして選択します。その後、［Import（インポート）］をクリックします - サイド・バーにある
frdmmcxw23_ctimer_match_interrupt_exampleプロジェクトをクリックし、前のセクションに記載されている方法でデモをコンパイルおよび実行します - 緑色のLEDが断続的に点灯するはずです
- デバッグ・セッションを終了します
4.2 MCUXpresso IDEのピン・ツールを使用する

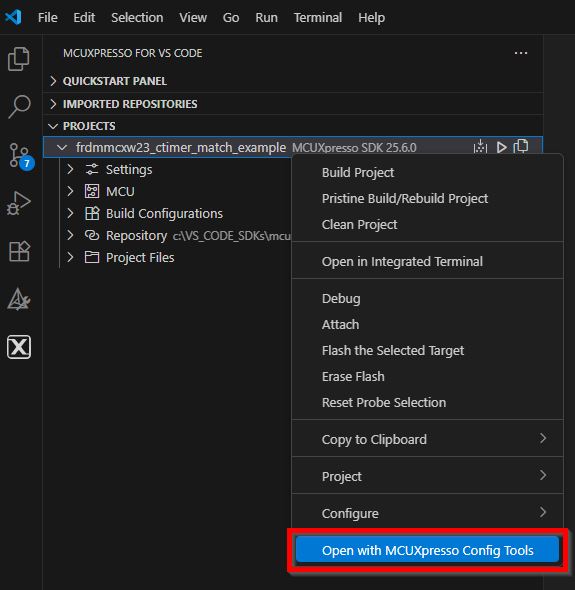

- プロジェクトを右クリックし、［Open with MCUXpresso Config Tools（MCUXpresso Config Toolsで開く）］ボタンを選択して、ピン・ツールを開きます

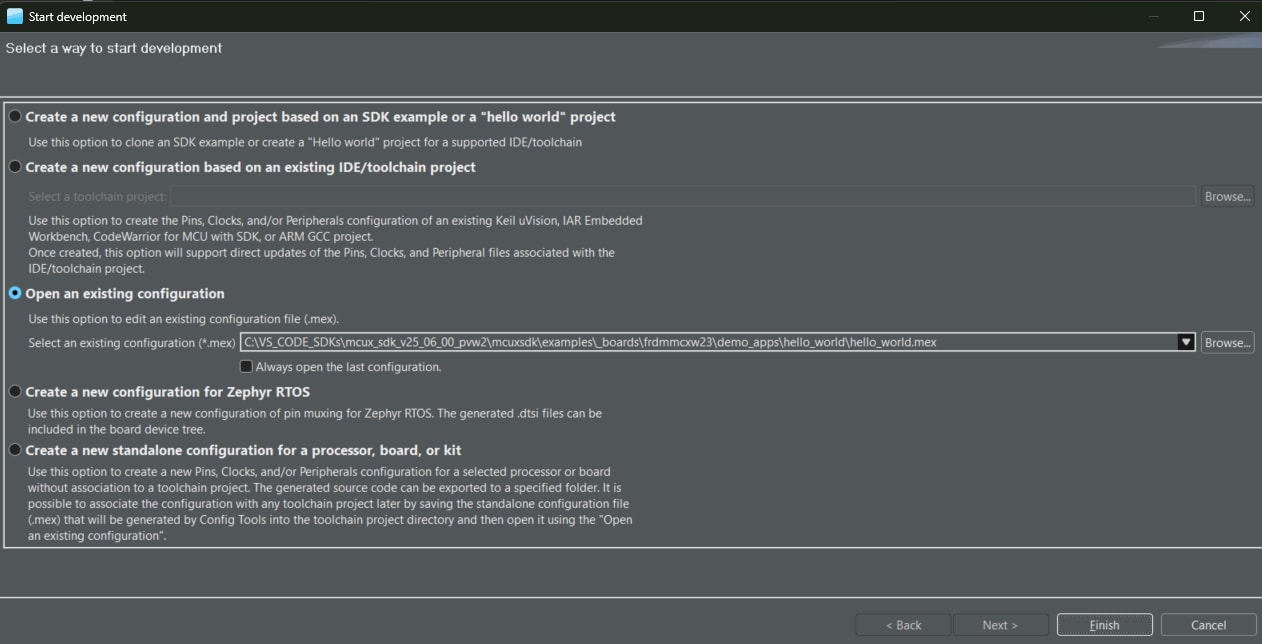

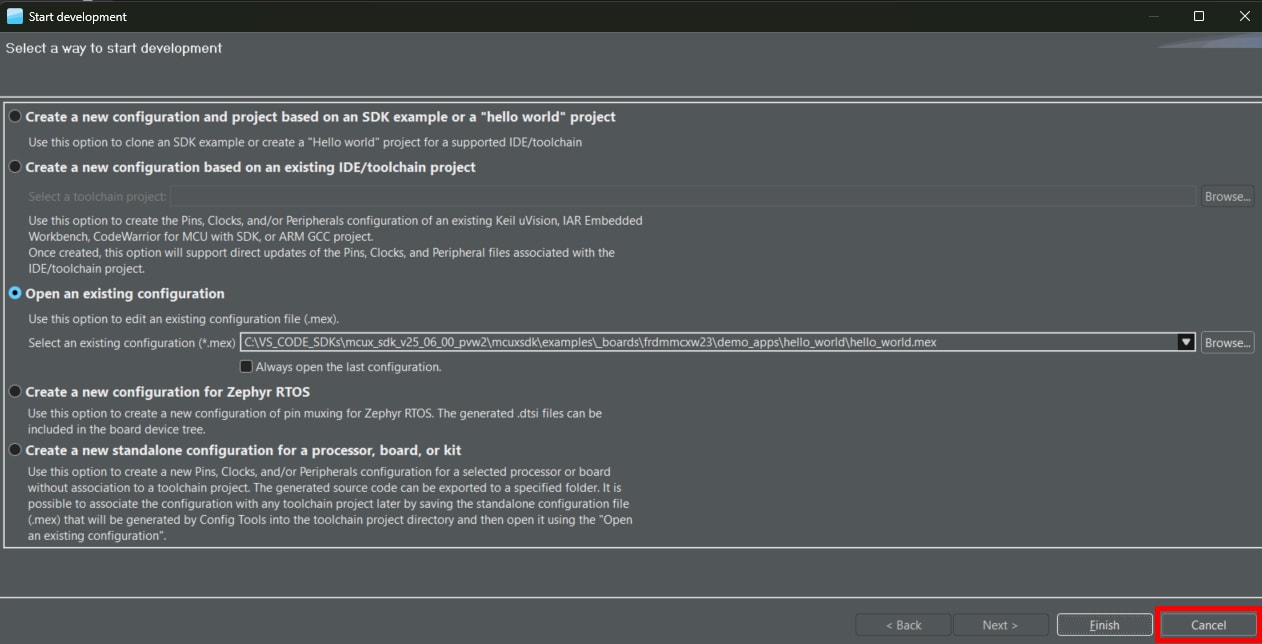

- ピン・ツールに［Start Development（開発の開始）］ウィンドウが表示されるので、プロジェクトの.mexファイルを検索して選択します
このファイルがプロジェクトに含まれている場合は、
たとえば、
インポートしたサンプル・プロジェクトに.mexファイルが存在しない場合は、［Cancel（キャンセル）］ボタンをクリックしてキャンセルできます。

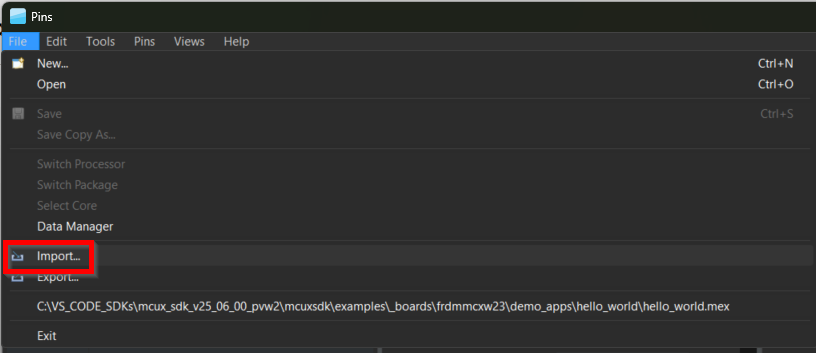

次のウィンドウが表示されたら、［File（ファイル）］タブをクリックし、次に［Import（インポート）］ボタンをクリックします。

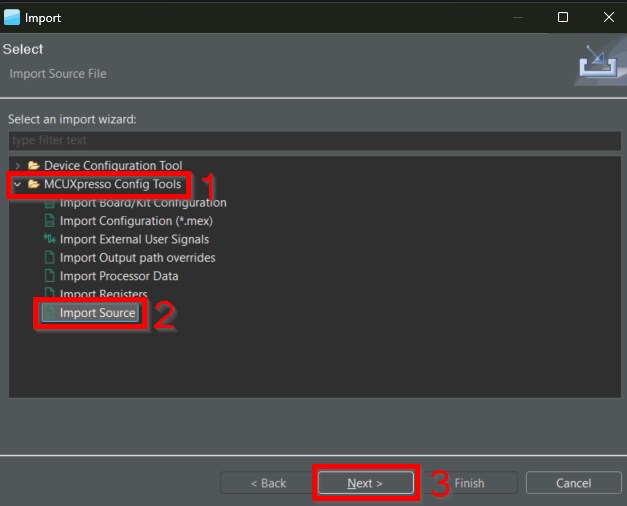

［Import（インポート）］ウィンドウが新しく表示されるので、［MCUXpresso Config Tools］タブをクリックして展開し、［Import Source（ソースのインポート）］ボタンをクリックします。その後、［Next（次へ）］をクリックします。

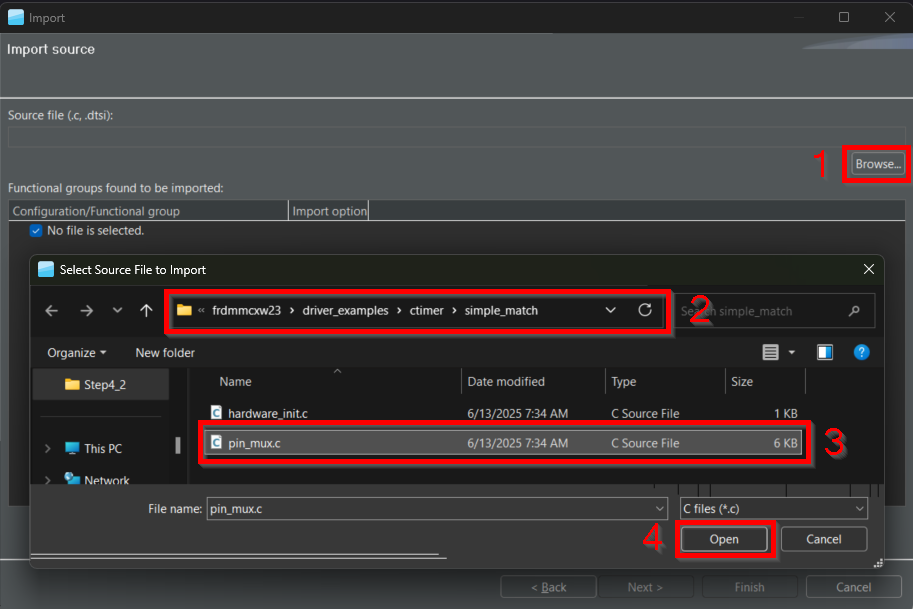

次に、［Browse（参照）］ボタンをクリックし、ステップ2で説明したようにプロジェクトのパスを検索します。次に、「pin_mux.c」ファイルを選択して、［Open（開く）］をクリックします。

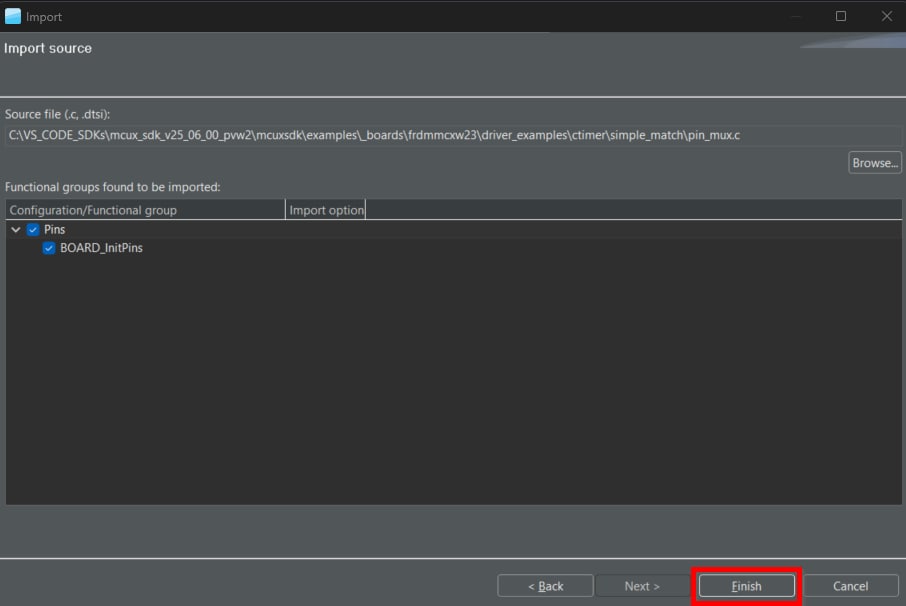

図に示すように［Import（インポート）］ウィンドウが表示されたら、［Finish（完了）］をクリックします。
すべてを手順に従って進めると、ツールにこのウィンドウが表示されます。
これで、ピン・ツールにCTimerプロジェクトのピン構成が表示されます。
4.3 ピン・ツールを使用して、LEDがルーティングされたピンを変更する

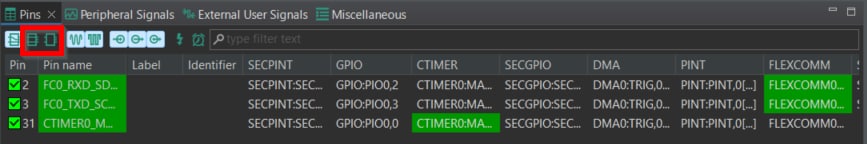

- ここでは、MCUXpresso Config Toolsを使用してこのプロジェクトのピン構成を編集します。［Pins（ピン）］ビューの［Show dedicated pins（専用ピンを表示）］および［Show not routed pins（ルーティングされていないピンを表示）］のチェックボックスのチェックを外し、ルーティングされているピンのみを表示させます。ルーティングされたピンには、ピンの名称の横に緑色のボックスが表示されます。ルーティングされた各ピンに選択された機能は、緑色にハイライト表示されます。
- 現在の設定では、
PIO_0がCTimerの出力としてルーティングされています。青色LEDを有効にするためにピン構成を追加しましょう - ［Show not routed pins（ルーティングされていないピンを表示）］を選択し、他のすべてのオプションを表示させます。青色LEDを有効にするには、

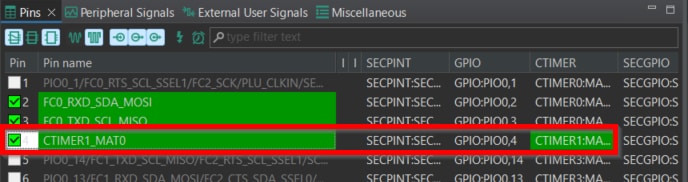

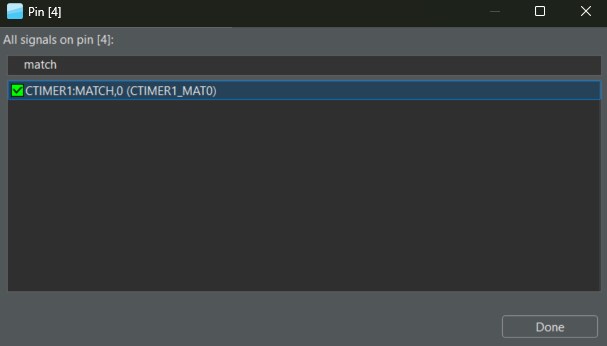

CTIMER1を検索し、GPIO列で「MATCH0, 0」を選択します。 - チェックボックスをクリックすると、以下のウィンドウが表示されます。検索ボックスに「MATCH」と入力し、「

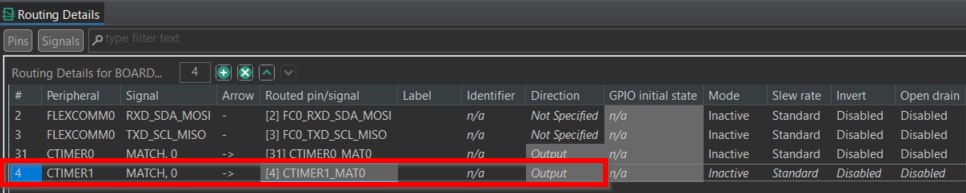

CTIMER1:MATCH,0」を選択したら、［Done（完了）］をクリックします。 - ［Routing Details（ルーティング詳細）］ウィンドウで出力として設定されるピン構成を確認します
- 次に、ピン・ツールによって生成された、新たに更新されたpin_mux.cファイルとpin_mux.hファイルをエクスポートして、これらの変更をプロジェクトに実装します。メニュー・バーの［Update Project（プロジェクトの更新）］をクリックします。
- ファイルを保存し、新しい設定ファイルのエクスポートに進みます。Ctrl + Sを押すか、［File（ファイル）］タブをクリックし、［Save（保存）］をクリックします

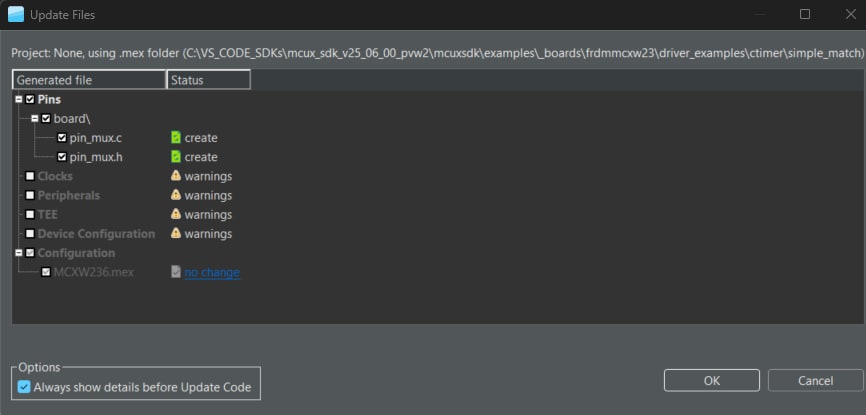

- ポップアップ画面に変更するファイルが表示されます。［diff］をクリックすると、現在のファイルとピン・ツールで生成された新しいファイルとの違いを確認できます。［OK］をクリックして、新しいファイルをプロジェクトに上書きします。

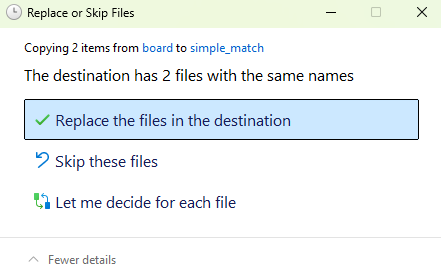

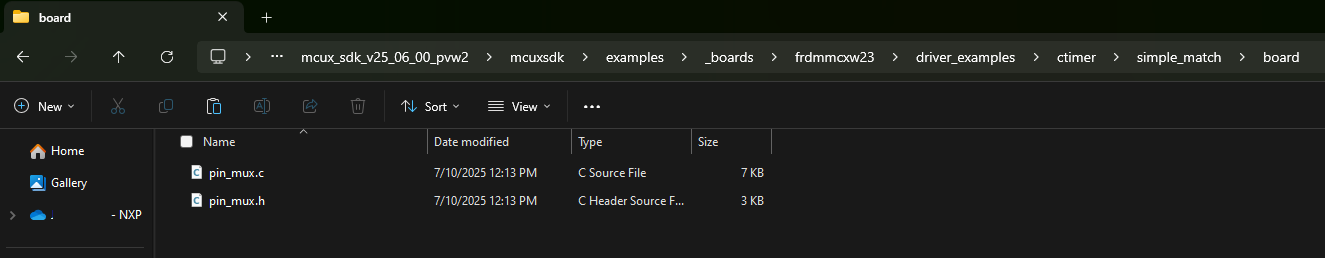

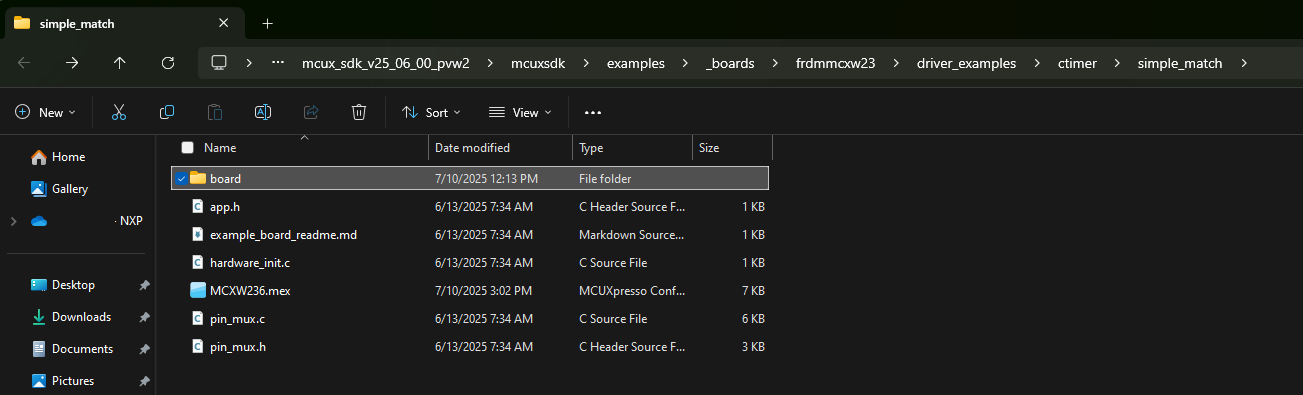

- ここで、ツールから生成された新しいファイルを置き換える必要があります。これらのファイルは「board」という名前の新しいフォルダ内に作成されています。このフォルダは、前の手順で示したようにサンプル・パスに置かれます。プロジェクト・ファイルを新しいバージョンに変更するために、このフォルダから元のサンプル・フォルダにファイルをコピーすることができます。
- サンプルにいくつかのコードを追加してみましょう。

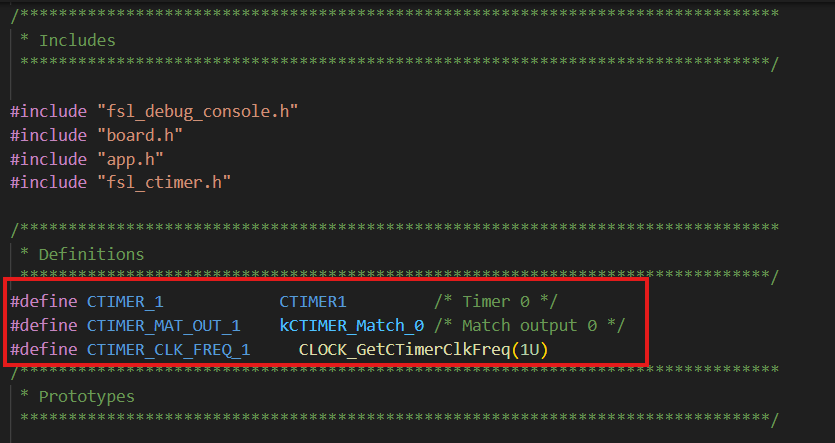

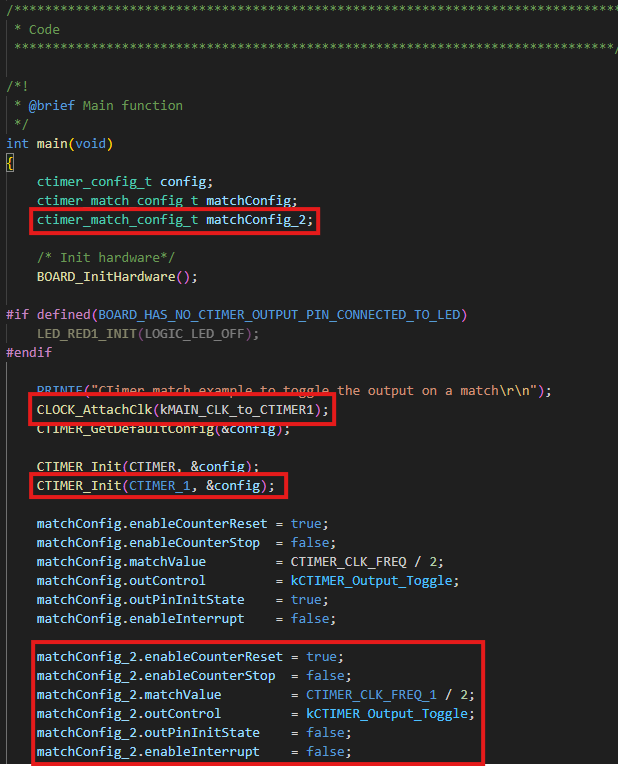

simple_match_interrupt.cファイルを開き、次のマクロを追加して新しいCTIMERを初期化し、青色LEDの出力を可能にします。 - 新しいctimer設定のための

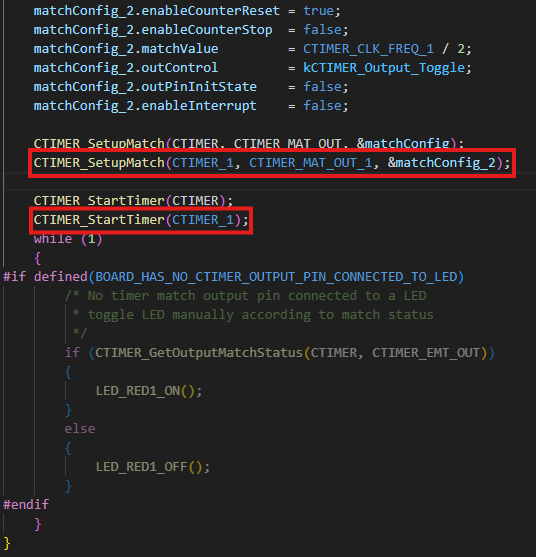

ctimer_match_config_t変数を追加し、次にモジュールに必要なクロック入力をアタッチしたら、タイマを初期化して、match構成の設定を開始します。 - main関数の前に、CTimerの新しいmatch構成を設定してからタイマを開始する必要があります

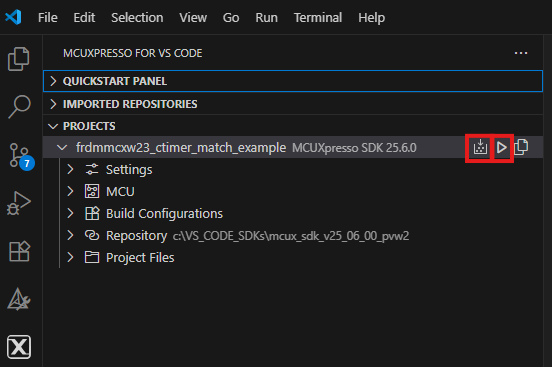

- 前のセクションで行ったように、プロジェクトをビルドしてダウンロードします
- アプリケーションを実行します。これにより緑色と青色のLEDが交互に点灯するはずです
- デバッグ・セッションを終了します
5. MCUXpresso開発者エクスペリエンス
以下の各セクションで、柔軟なプロトタイピングと開発のために提供されているエコシステムについてご覧ください。以下のビデオでは、FRDMプラットフォーム、フル機能のEVK、および拡張機能向けの互換シールドをご紹介しています。さらに、NXPのGitHubを通じて多数のアプリケーション・サンプルを提供するアプリケーション・コード・ハブ・ポータルについて詳しく説明します。
5.1 FRDMプラットフォーム、フル機能のEVK、シールド
NXPでは、迅速なプロトタイピングのためのプラットフォーム向けに、低コストのFRDMプラットフォームとフル機能のEVKの両方を提供しています。
FRDM開発ボードは、標準のフォーム・ファクタとヘッダ、MCU I/Oへの簡単なアクセス、オンボードMCU-Linkデバッガ、USB-Cケーブルを備えています。フル機能の評価キットには、I/Oおよびインターフェースへの拡張アクセス、Wi-Fi拡張機能のほか、追加のMCU-Link機能が含まれます。互換性のあるClickボードやArduinoシールドも多数あります。Open CMSIS Packでサポートされるものについては、ACHでサンプルが提供されている場合がありますが、そうでない場合でも、その多くがI²C、SPI、UARTなどのシリアル・インターフェースを利用して容易に使用でき、MCUXpresso SDKでドライバとサンプルが提供されています。
5.2 アプリケーション・コード・ハブ
アプリケーション・コード・ハブは、開発者がソフトウェアをすばやく見つけることができるインタラクティブなダッシュボードを提供することで、NXPのMCUXpressoの開発者エクスペリエンスをさらに向上させます。ACHに今すぐアクセスして、この新しいインタラクティブなアプリケーション・コード・ハブの詳細やその利点について確認しておきましょう。
アプリケーション・コード・ハブからアクセス可能なソフトウェアはNXPのGitHubリポジトリに置かれているため、その場所に直接アクセスして簡単にクローンを作成することができます。
5.3 デモのご紹介
次のデモでは、モータ制御シールドと低コストLCDを備えた、FRDMプラットフォームを基盤とするシステムを使用して、ACHからプロジェクトをインポートする方法を示しています。評価ボードがこのシステムと異なる場合でも、以降の手順はサポート対象のすべてのプラットフォームで同じように実施できます。
システム設計ガイド
ターミナル・アプリケーション
MCUXpresso IDEターミナル・チュートリアル
最新バージョンのMCUXpresso IDEには、ターミナル・エミュレーション・アプリケーションが含まれています。このツールは、NXP開発プラットフォームの仮想シリアル・ポートから送信された情報を表示するために使用できます。
- MCUXpresso IDEを開きます
- MCUXpresso IDEの画面上部にある［Open a Terminal（ターミナルを開く）］ボタンをクリックするか、［Ctrl + Alt + Shift + T］を同時に押して、MCUXpresso IDEターミナルを起動します
- シリアル・ターミナルを選択します
- シリアル・ポート（LPC-Link2のCOMポート番号を使用）をボーレート115200、8データ・ビット、パリティなし、1ストップ・ビットに設定し、［OK］ボタンをクリックします
- 接続が確立されているか検証します。接続されている場合、MCUXpresso IDEの［Terminal（ターミナル）］ビューの表示は下図のようになります
- 以上で設定は完了です
Tera Termチュートリアル
Tera Termは、広く利用されているオープンソースのターミナル・エミュレーション・アプリケーションです。このプログラムを使用して、NXP開発プラットフォームの仮想シリアル・ポートから送信された情報を表示できます。
- SourceForgeからTera Termをダウンロードします。ダウンロードしたら、インストーラを実行し、このウェブページに戻って手順を続行します

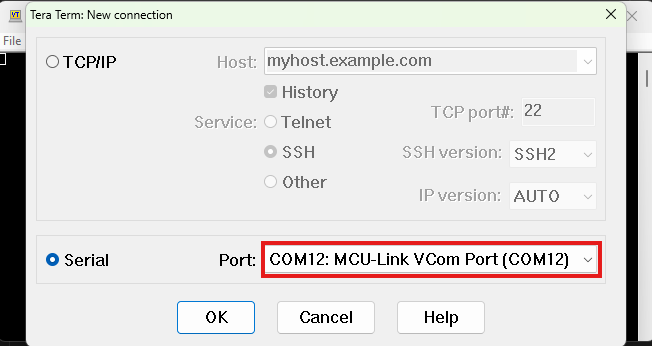

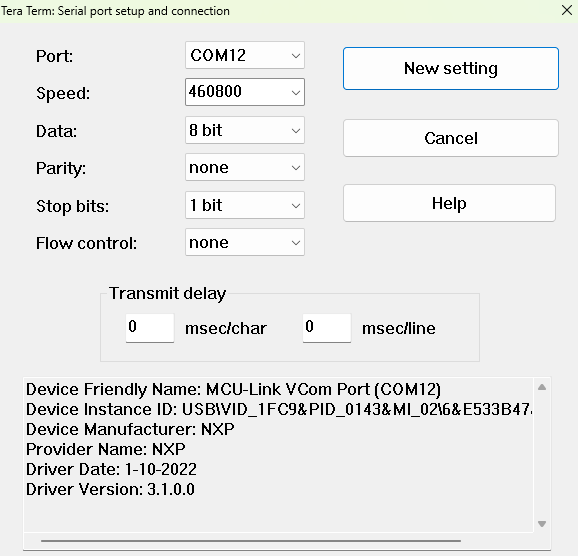

- Tera Termを起動します。初めて起動する際には、次のダイアログが表示されます。シリアル・オプションを選択します。ボードが接続されている場合は、COMポートが自動的にリスト内に表示されます
- 事前に確認したCOMポート番号を使用して、シリアル・ポートをボーレート115,200、8データ・ビット、パリティなし、1ストップ・ビットに設定します。この設定は［Setup（セットアップ）］→［Serial Port（シリアル・ポート）］から行うことができます
- 接続が確立されているか検証します。確立されている場合、Tera Termのタイトル・バーに次のように表示されます
PuTTYチュートリアル
PuTTYは、広く利用されているターミナル・エミュレーション・アプリケーションです。このプログラムを使用して、NXP開発プラットフォームの仮想シリアル・ポートから送信された情報を表示できます。
- 下のボタンをクリックしてPuTTYをダウンロードします。ダウンロードしたら、インストーラを実行し、このウェブページに戻って手順を続行します
- 選択したダウンロードのタイプに応じて、ダウンロードした*.exeファイルをダブルクリックするか、［Start（スタート）］メニューから選択して、PuTTYを起動します
- 表示されたウィンドウで設定を行い、［Serial（シリアル）］ラジオ・ボタンを選択して、事前に確認したCOMポート番号を入力します。ボーレートもあわせて指定します。今回は115,200を入力します
- ［Open（開く）］をクリックして、シリアル接続を確立します。ボードが接続されていて、正しいCOMポートが入力されていれば、ターミナル・ウィンドウが開きます。設定が正しくない場合は、アラートが表示されます
- 以上で設定は完了です
ツールチェーン
IAR Embedded Workbenchを使用してデモを実行する
次の手順に従ってhello_worldアプリケーションを開きます。以下の説明では、Cortex M33コアのコンパイルとデバッグの手順を取り上げています。
サンプル・アプリケーションのビルド
IAR Embedded Workbench for Arm 9.50.1以上を使用してください。
- まず、事前にダウンロードしておいたFRDM-MCXW71 SDKパッケージを解凍します
-
目的のサンプル・アプリケーション・ワークスペースを開きます。ほとんどのサンプル・アプリケーション・ワークスペースのファイルは、次のパスに置かれています。
/boards/ / / /iar - ドロップダウン・リストから、目的のビルド・ターゲットを選択します。ここでは、「hello_world - Debug」ターゲットを選択します
- プロジェクトを右クリックして［Options（オプション）］を選択し、プロジェクトのプロパティを開きます
- ［Debugger（デバッガ）］セクションに移動し、デバッガ・ドライバを「CMSIS DAP」に変更します。［OK］ボタンをクリックします
- アプリケーションをビルドするには、下の図で赤色でハイライト表示されている［Make（作成）］ボタンをクリックします
- ビルドが正常に完了します
サンプル・アプリケーションの実行
- USBケーブルを使用して、PCを開発プラットフォームの
J10「MCU-Link」ポートに接続します - ［Download and Debug（ダウンロードとデバッグ）］ボタンをクリックして、アプリケーションをターゲットにダウンロードします
- アプリケーションがターゲットにダウンロードされると、自動的にmain()関数まで実行されます
- ［Go（実行）］ボタンをクリックすると、コードが実行され、アプリケーションが開始されます
- Cortex-M33で
hello_worldアプリケーションが実行されています
Keil® MDK/μVision®を使用してデモを実行する
CMSISデバイス・パックのインストール
MDKツールをインストールした後、デバッグ目的でデバイスを完全にサポートするには、CMSIS (Cortex® Microcontroller Software Interface Standard) デバイス・パックをインストールする必要があります。このパックには、メモリ・マップ情報、レジスタ定義、フラッシュ・プログラミング・アルゴリズムなどが含まれています。下記の手順に従って、適切なCMSISパックをインストールしてください。MDK-Armマイクロコントローラ開発キット (Keil)® バージョン5.38.1以上を使用してください。
- µVisionという名前のMDK IDEを開きます。IDE内の［Pack Installer（パック・インストーラ）］アイコンを選択します
- ［Pack Installer（パック・インストーラ）］ウィンドウで「MCXW」を検索し、MCXW71ファミリを表示させます。MCXW7XXの名前をクリックすると、右側に「NXP:
MCXW71_DFPpack」と表示されます。パックの横にある［Install（インストール）］ボタンをクリックします。このプロセスを正常に完了するには、インターネット接続が必要となります - インストールが完了したら、［Pack Installer（パック・インストーラ）］ウィンドウを閉じて、µVision IDEに戻ります
サンプル・アプリケーションのビルド
次の手順に従ってhello_worldアプリケーションを開きます。他のサンプル・アプリケーションでは、手順がわずかに異なる場合があります。アプリケーションによってはパスのフォルダ階層が深くなるためです。
-
目的のデモ・アプリケーション・ワークスペースをまだ開いていない場合は以下で開きます。
/boards/ / / /mdk - ［Debug Configurations（デバッグの構成）］を選択します
- プロジェクトを右クリックし、プロジェクトのオプションを選択します。
- 次に、［Debug（デバッグ）］オプションに移動して、CMSIS-DAP ARMv8-M Debuggerを選択します。［OK］ボタンをクリックします
- デモ・プロジェクトをビルドするには、［Rebuild（リビルド）］ボタン（赤色でハイライト表示）を選択します
- ビルドが正常に完了します
MCUXpresso for VS Code
VS Codeを使用したサンプルのビルドと実行
MCX Wファミリ・スタート・ガイド
前提条件
ここに記載されている例ではWindows 10を対象としていますが、MCUXpresso for Visual Studio CodeはMacOSおよびLinuxにも簡単にインストールできます。
- MCUXpresso for VS Code拡張機能向けのソフトウェア・インストール手順に従ってください
- FRDM-MCXW71用のMCUXpresso SDKをダウンロードまたは入手してください (
SDK_2_16_000_FRDM-MCXW71.zip)
ハードウェアの要件
- FRDM-MCXW71
- Type-C USBケーブル × 1
ハードウェアの準備
このラボは、NXP MCX W評価キット (FRDM) を対象としています。キットにはデバイスの評価に役立つ、さまざまな接続ペリフェラルが用意されています。これにはオンボードのデバッグ・プローブが含まれます。このデバッグ・プローブは、このラボ向けのCMSIS-DAPファームウェアが事前にプログラム済みです。このラボで各種サンプルのデバッグ・メッセージを表示するために、同じデバッグ・プローブを使用して、利用可能なCOMポートに接続します。
MCUXpresso for VS Codeを開く
- Visual Studio Codeを開き、左側のパネルのMCUXpressoアイコン［x］をクリックします
- 次のステップに進むには、下図に示している［Installed Repositories（インストールされたリポジトリ）］パネルをクリックします
NXP MCUXpresso SDKの追加
NXPの拡張機能により、Visual Studio Codeのワークスペースにソフトウェア・リポジトリを追加するためのツールが用意されています。ソフトウェア・リポジトリは、次の3つのソースから追加できます。
- GitのリモートURL
- NXPのMCUXpresso SDKアーカイブ・ファイル
- 既存のGitフォルダ
このセクションでは、前提条件として提供されているSDKアーカイブ・ファイルを使用して、MCX Wマイクロコントローラ用のMCUXpresso SDKをインポートします。
- ［Installed Repositories（インストールされたリポジトリ）］パネルの［Import Repository（リポジトリのインポート）］ボタンをクリックします。このボタンは最初のリポジトリが追加される前に表示されます。今後、［Installed Repositories（インストールされたリポジトリ）］セクションの右上にある［+］シンボルをクリックすることでリポジトリを追加できるようになる予定です
- 提供されているMCX W SDKアーカイブ・ファイルをインポートするには、［Local Archive（ローカル・アーカイブ）］オプションを選択します
- ［Archive（アーカイブ）］エントリ（［Downloads（ダウンロード）］フォルダ内）で、MCX W SDKファイルの場所を参照します
- 各SDKを保存する共通の「保存先」となるフォルダを参照します（ここでは
C:\Users\NXP\Desktop\VSCODE_SDK）。新しいSDKの名前を入力します（ここではSDK_2_16_000_FRDM-MCXW71） - ［Import（インポート）］をクリックします。MCX W SDKがローカル・フォルダに展開され、［Installed Repositories（インストールされたリポジトリ）］パネルに追加されます
サンプル・プロジェクトのインポート
NXPの拡張機能により、開発者がプロジェクトをワークスペースにインポートできる［Projects（プロジェクト）］ペインが用意されています。新しいプロジェクトは、リポジトリ、既存のローカル・プロジェクト、アーカイブされたプロジェクトの3つのソースからインポートすることができます。このセクションでは、先ほど［Installed Repositories（インストールされたリポジトリ）］パネルに追加したSDKからMCX Wのサンプルをインポートします。
- ［Import Example from Repository（リポジトリからサンプルをインポート）］をクリックします。このボタンは、現在のワークスペースにプロジェクトがない場合に表示されます。今後、［Projects（プロジェクト）］セクションの右上にあるシンボルを使用して追加のプロジェクトをインポートできるようになる予定です。リポジトリのサンプルを追加するには、［II\］シンボルをクリックします。［+］シンボルをクリックして、MCUXpresso for VS Codeの拡張機能で事前に作成しておいたPC上のプロジェクトをインポートします。［］シンボルをクリックして、MCUXpresso for VS Codeの拡張機能で事前に作成しておいたアーカイブ・ファイル内のプロジェクトをインポートします
- ［Import Example from Repository（リポジトリからサンプルをインポート）］ウィンドウに適切な情報を入力します。［Choose a Repository（リポジトリの選択）］をクリックし、利用可能なリポジトリまたはインストールされているリポジトリを一覧から選択します。
SDK_2_16_000_FRDM-MCXW71を選択します - ［Choose a Toolchain（ツールチェーンの選択）］をクリックし、利用可能なビルド・ツールを一覧から選択します。MCUXpressoインストーラでは、デフォルトで
gcc-arm-none-eabi-13.2.1を選択できます。このツールは、MCUXpresso IDEの他のデフォルトのインストール先も参照します。これらは、GNU Armツールチェーンの代替オプションとして表示される場合があります。gcc-arm-none-eabi-13.2.1を選択します - ［Choose a Board（ボードの選択）］をクリックし、選択したリポジトリでサポートされているボードを表示します。ボード数が多い場合は、利用可能な選択領域に入力して絞り込むことができます。「FRDM-MCXW71」を選択します。ボードを選択するとボードの画像が表示されるため、選択が正しいかどうかを確認できます
- ［Choose a Template（テンプレートの選択）］をクリックし、選択したリポジトリで利用可能なサンプルを表示します。サンプル数が多い場合は、利用可能な選択領域に入力して絞り込むことができます（例：「Hello」と入力してHello Worldのサンプルを絞り込む）。
demo_apps/hello_worldを選択します - ［Location（場所）］フィールドの［Browse（参照）］をクリックします。新しく作成するプロジェクトのフォルダの場所を選択します
- ［Create（作成）］をクリックします。これにより、MCX W用の新しい「Hello World」サンプルが「Projects（プロジェクト）」パネルに追加されます
プロジェクトのビルド
ビルド・プロセスは、プロジェクトの作成時に構成されます。ユーザーは、［Project（プロジェクト）］ビューのアイコンを使用してビルドを開始できます。プロジェクト名の右側にあるビルド・アイコンをクリックすると、そのプロジェクトのビルドが開始されます。左側のナビゲーション・ペイン内の［X］アイコンをクリックして、MCUXpresso拡張機能の画面に戻る必要があります。前のセクションから、エクスプローラの画面のままになっているかもしれません。

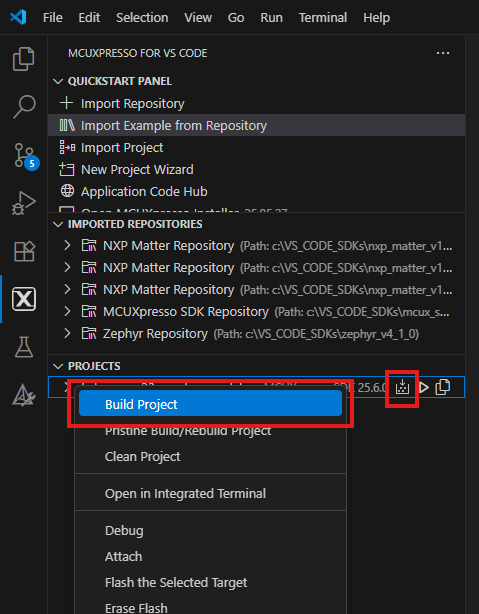

hello_worldプロジェクトの右側にあるビルド・アイコンをクリックします。これにより、ビルド・プロセスが開始されます。画面下部の［Output terminal（出力ターミナル）］タブにビルドの進行状況が表示されます- あるいは、プロジェクト名を右クリックしてその他のビルド・オプションを表示することもできます。［Rebuild（リビルド）］または［Clean Build（ビルドのクリーン）］をクリックすると、過去のビルドのビルド・アーティファクトが削除されて、プロジェクトをリビルドできます。「Build Selected（選択済みをビルド）］をクリックした場合は、「no work to do（実行する作業はありません）」という出力が表示されます
終了コード0で完了すればビルド・プロセスは成功です。
プロジェクトの書き込みおよびデバッグ
ユーザーはMCUXpresso for Visual Studio Codeを使って、NXPマイクロコントローラのプロジェクトのプログラミングとデバッグを実行できます。その際には、デバッグ・プローブのドライバが正しくインストールされ、構成されている必要があります。MCUXpresso for Visual Studio Codeでは、NXP、SEGGER、PEmicroの一般的なデバッグ・プローブを使用できます。MCUXpressoインストーラには、さまざまなデバッグ・プローブのサポートを適切にインストールするためのオプションが用意されています。
ビルドされたプロジェクトで出力されたバイナリは、デバッグ・セッションが起動する前にターゲット・ボードに書き込まれます。デバッグ・セッションでは、開発者がプロジェクトの動作を分析するのに役立つコントロールとビューが提供されます。次の手順では、MCX W FRDM評価キットを正常に書き込み、プログラミングする方法を示します。
- オンボード・デバッグ・プローブがPCのUSBポートに接続されていることを確認します
- ［Debug Probes（デバッグ・プローブ）］ペインの更新矢印をクリックして、接続されているデバッグ・プローブを検出します
ビルドされたプロジェクトのイメージを使用してターゲット・デバイスをプログラミングすると、デバッグ・セッションが始まります。選択したプロジェクトの右側にある再生アイコン（一般的な三角形の再生アイコン）をクリックします
Visual Studio Codeのデバッグ・セッションでは、ユーザーに別の［Run and Debug（実行とデバッグ）］画面が表示されます。これにより、左側のプライマリ・ナビゲーション・ペインで、バグ・アイコンがハイライト表示されます。主なツールについては、以下の図をご覧ください。
- デバッグの開始：ここからでもデバッグを開始できます
- デバッグの制御：一時停止、ステップ・オーバー、ステップ・イン、ステップ・アウト、再起動、停止
- 変数：ローカルとレジスタ
- ウォッチ：式を追加して監視を継続できます
- ブレークポイント：対象のコードの追加、切り替え、表示
- コール・スタック：プログラム内のアクティブなサブルーチンのリスト
- ステータス・リボン：画面下部のステータス・テキストが変化します/色がオレンジに変わります
デバッガ・ファームウェア
SEGGER J-Linkチュートリアル
- J-Linkソフトウェアをダウンロードします。SEGGERのダウンロード・ページにアクセスします
- 「J-Link Software and Documentation Pack（J-Linkソフトウェアおよびドキュメント・パック）」セクションを展開します
-
お使いのOSに対応するソフトウェアを選択し、最新版をダウンロードします
規約に同意して、ソフトウェアをダウンロードします
- ダウンロードした
.exeファイルをダブルクリックして実行します。J-Linkのインストールが完了するまで、セットアップ手順に従って操作を進めます
- 以上で設定は完了です
