2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.2ソリューション
IW611 アラートの受信
IW611は、高度に統合された2.4/5 GHzデュアルバンド1x1 Wi-Fi 6およびBluetooth/Bluetooth Low Energy 5.2シングルチップ・ソリューションで、スマートホーム、スマート・デバイス/アクセサリ、スマート家電、スマート・エネルギー、産業オートメーション、ゲートウェイなど、幅広い範囲のIoTおよび産業用アプリケーション向けに最適化されています。この高度な統合により、システム・コストが非常に低く、外部BOMが最小限に抑えられるとともに、すべての内部無線とLTEなどの外部無線が効率的に共存できるようになります。
IW611には、NXPの802.11ax (Wi-Fi 6) テクノロジを利用したフル機能のWi-Fiサブシステムが搭載されており、前世代のWi-Fi標準を上回る高スループット、優れたネットワーク効率、低レイテンシ、広い通信範囲を実現します。Wi-Fiサブシステムは、Wi-Fi MAC、ベースバンド、ダイレクト・コンバージョン無線とともに、PA、LNA、送受信スイッチを統合しているため、RFフロントエンド・モジュール (FEM) が不要になり、コストの削減やシステムの複雑さの軽減に役立ちます。
IW611はWi-Fi 6無線に加え、 BluetoothとBluetooth Low Energy (LE) をサポートする独立したBluetooth 5.2サブシステムを内蔵しています。このデバイスは、ハンズフリー (HFP)、オーディオ・ストリーミング用のAdvanced Audio Distribution Profile (A2DP)などのBluetoothプロファイルに加え、デュアルWide Band Speech (WBS) などの追加プロファイルを備えています。Bluetooth Low Energyについては、2 Mbit/sの高速データ・レート、長距離通信（Long Range）、および拡張アドバタイズをサポートします。また、アイソクロナス・チャネルを使用してLEオーディオがサポートされ、全体的なオーディオ体験が向上します。
IW611は、Wi-FiとBluetoothの両方のサブシステムに専用のCPUとメモリを内蔵し、リアルタイムで独立したプロトコル処理が可能です。IW611を外部ホスト・プロセッサに接続するためのインターフェースには、Wi-Fi用のSDIO 3.0とBluetooth用のUARTがあります。
NXP IW611に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。
製品詳細
ブロック図
特長
Wi-Fiの主な機能
- 1x1 2.4/5 GHz、最大80 MHzのチャネル帯域幅
- UL/DL MU-MIMOおよびOFDMA
- ターゲット・ウェイク時間、デュアル・キャリア変調、拡張通信範囲
- 802.11azの正確なレンジング
- WPA3セキュリティ
- SDIO 3.0ホスト・インターフェース
Bluetoothの主な機能
- Bluetooth 5.2をサポート
- 最大送信出力+20 dBmの高出力PAを内蔵
- フル機能のBluetoothベースバンド
- ハードウェア・アクセラレーションによるオーディオ信号処理を備えたSCO/eSCOリンク
- Bluetooth LE 2 Mbit/s、長距離通信、アドバタイズ拡張
- アイソクロナス・チャネルによるLEオーディオ (I2S/PCM)
- UARTホスト・インターフェース
一般的な機能
- Wi-FiとBluetooth用にそれぞれ独立した専用のCPUとメモリ
- ディープ・スリープ低消費電力モードをサポートする効率的なパワー・マネジメント・システム
- シングルおよびデュアル・アンテナ構成
- 116-QFNおよび132-WLCSPパッケージ
- 0～70°Cおよび–40～85°Cの動作温度範囲
部品番号： IW611HN, IW611UK.
パートナー・モジュール
Wi-Fi 6 (802.11ax) 2.4/5 GHzデュアルバンド1x1 + Bluetooth® 5.2
| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|
| AW-XM553 |
SDIO | UART | 0～70 | アンテナ・ピン | 1 | SMD | 12 x 12 x 1.99 | CE、FCC、IC、日本 | i.MX |
| AW-XM553-I |
SDIO | UART | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 12 x 1.99 | CE、FCC、IC、日本 | i.MX |
| CMP9611-2-R |
SDIO | UART | -40～85 | PCBトレース | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |
| CMP9611-9-R |
SDIO | UART | -40～85 | RFピン | 1 | SMD | 12 x 12 x 2 | N/A | i.MX / i.MX RT |
| CMP9611-2C-R |
SDIO | UART | -40～85 | u.FL | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |
| CMP9611-1C-R |
SDIO | UART | 0～70 | u.FL | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |
| CMP9611-1-R |
SDIO | UART | 0～70 | PCBトレース | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |
| 453-00156R |
SDIO | UART | -40～85 | RFトレース | 1 | SMD | 11 x 11 x 1.69 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | ホスト |
| 453-00155R |
SDIO | UART | -40～85 | RFトレース | 2 | SMD | 11 x 11 x 1.69 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | ホスト |
| 453-00158R |
SDIO | UART | -40～85 | コネクタ (MHF 4) | 1 | SMD | 12 x 16 x 1.72 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | ホスト |
| 453-00157R |
SDIO | UART | -40～85 | コネクタ (MHF 4) | 2 | SMD | 12 x 16 x 1.72 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | ホスト |
| 453-00180R |
SDIO | UART | -40～85 | 統合チップ | 1 | SMD | 12 x 16 x 1.72 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | ホスト |
| 453-00166 |
SDIO | UART | -40～85 | コネクタ (MHF 4) | 1 | プラグイン | 22 x 30 x 2.50 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | ホスト |
| 453-00165 |
SDIO | UART | -40～85 | コネクタ (MHF 4) | 2 | プラグイン | 22 x 30 x 2.50 | FCC、IC、CE、MIC、RCM、RoHS、UKCA、BT SIG | ホスト |
| LBEE5PL2DL-921 |
SDIO | UART | -40～85 | アンテナ・ピン | 2 | SMD | 8.8 x 7.7 x 1.3 | CE、FCC、IC、MIC（日本） | i.MX |
| ENWF9501C1KF |
SDIO | UART | -40～85 | ピン | 1 | SMD | 15.3 x 12 x 2.5 | EU、CE RED、FCC、ISED | i.MX 6/7/8、i.MX RT |

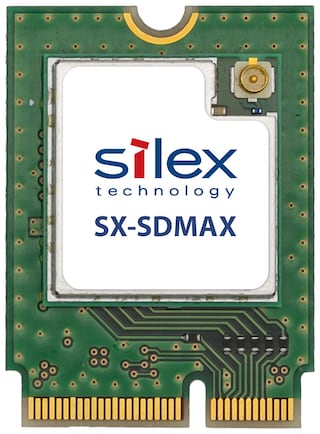

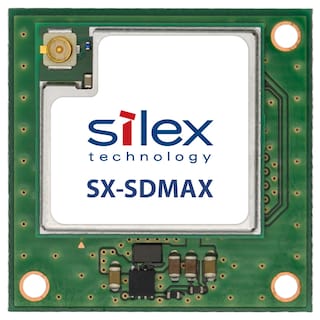

| SX-SDMAX-2530S |
SDIO | UART | -40～85 | U.FLコネクタ | 1 | SMD | 17.0 x 18.0 x 2.65 | FCC、ISED、CE、UKCA、MIC | i.MX |
| MAYA-W260-00B |
SDIO | UART、PCM/I2S | -40～85 | U.FLコネクタ | 2 | SMD | 10.4 x 14.3 x 1.9 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W261-00B |
SDIO | UART、PCM/I2S | -40～85 | アンテナ・ピン | 2 | SMD | 10.4 x 14.3 x 1.9 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W266-00B |
SDIO | UART、PCM/I2S | -40～85 | 組込みアンテナ/ピン | 1 | SMD | 10.4 x 14.3 x 1.9 | ISO-16750 | i.MX 6/7/8 i.MX RT |
