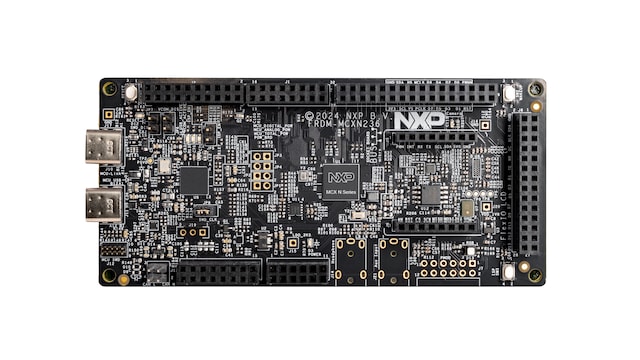

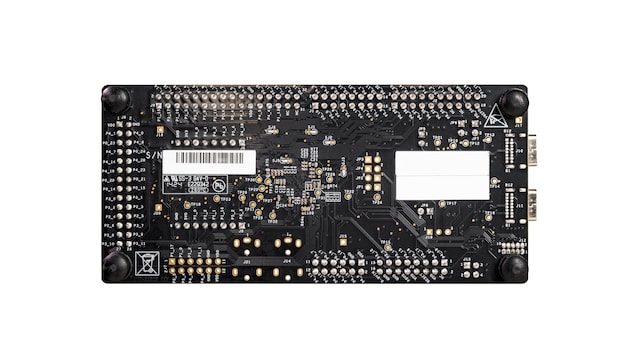

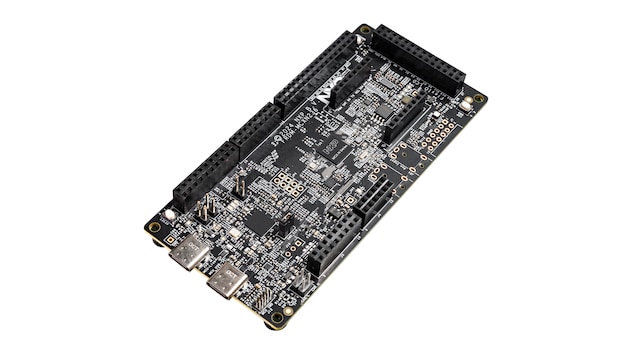

FRDM Development Board for MCX N23x MCUs

FRDM-MCXN236 新規

画像にカーソルを合わせると拡大表示されます。

FRDM-MCXN236 is a compact and scalable development board for rapid prototyping of MCX N23x MCU. It offers industry-standard headers for easy access to the MCU's I/Os, integrated open-standard serial interfaces, external flash memory and an onboard MCU-Link debugger. Additional tools like our Expansion Board Hub for add-on boards and the Application Code Hub for software examples are available through the MCUXpresso Developer Experience.

ブロック図

FRDM-MCXN236 Block Diagram

FRDM-MCXN236 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Nシリーズ・マイクロコントローラ

  • MCX-N23X: MCX N23x Highly Integrated MCUs with On-Chip Accelerators, Intelligent Peripherals and Advanced Security

Features

Microcontroller

  • MCXN236 Arm® Cortex®-M33 core @150MHz
  • Up to 1MB dual-bank flash with optional full ECC RAM
  • Accelerators:
    • SmartDMA

Memory Expansion

  • QSPI flash W25Q64 (64 Mbit)

Connectivity

  • HS USB-Type C connector
  • SPI/I2C/UART connector (mikroBUS, Pmod™ *DNP)
  • WIFI connector (mikroBUS, Pmod™ *DNP)
  • TJA1057 CAN FD transceiver
  • Audio Auxiliary line input *DNP
  • Headphone output jack *DNP

Debug

  • Onboard MCU-Link debugger with CMSIS-DAP
  • JTAG/SWD connector

Sensor

  • FXLS8974CFR3 3-axis Accelerometer
  • Visible light sensor
  • Digital microphone SPK0641HT4H-1

Expansion Options

  • Arduino® Header
  • FRDM Header
  • FlexIO/LCD Header
  • SmartDMA/Camera Header
  • Pmod™ *DNP
  • mikroBUS™

User Interface

  • RGB user LED, Reset, ISP, wake-up buttons

購入オプション

FRDM-MCXN236-Image

クリックして展開

  • FRDM-MCXN236

  • FRDM Development Board for MCX N23x MCUs.

  • Kit Contains

    • FRDM-MCXN236
    • Quick Start Guide
    • USB Cable Type-C
  • JP¥2,560
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: >100
    • 配送: 通常 1～2営業日以内に配送
