MCX W72 Bluetoothチャネル・サウンディングMCU用位置特定ボード

MCXW72-LOC 新規

画像にカーソルを合わせると拡大表示されます。

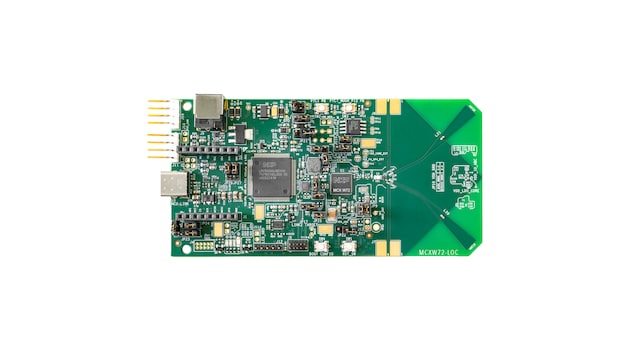

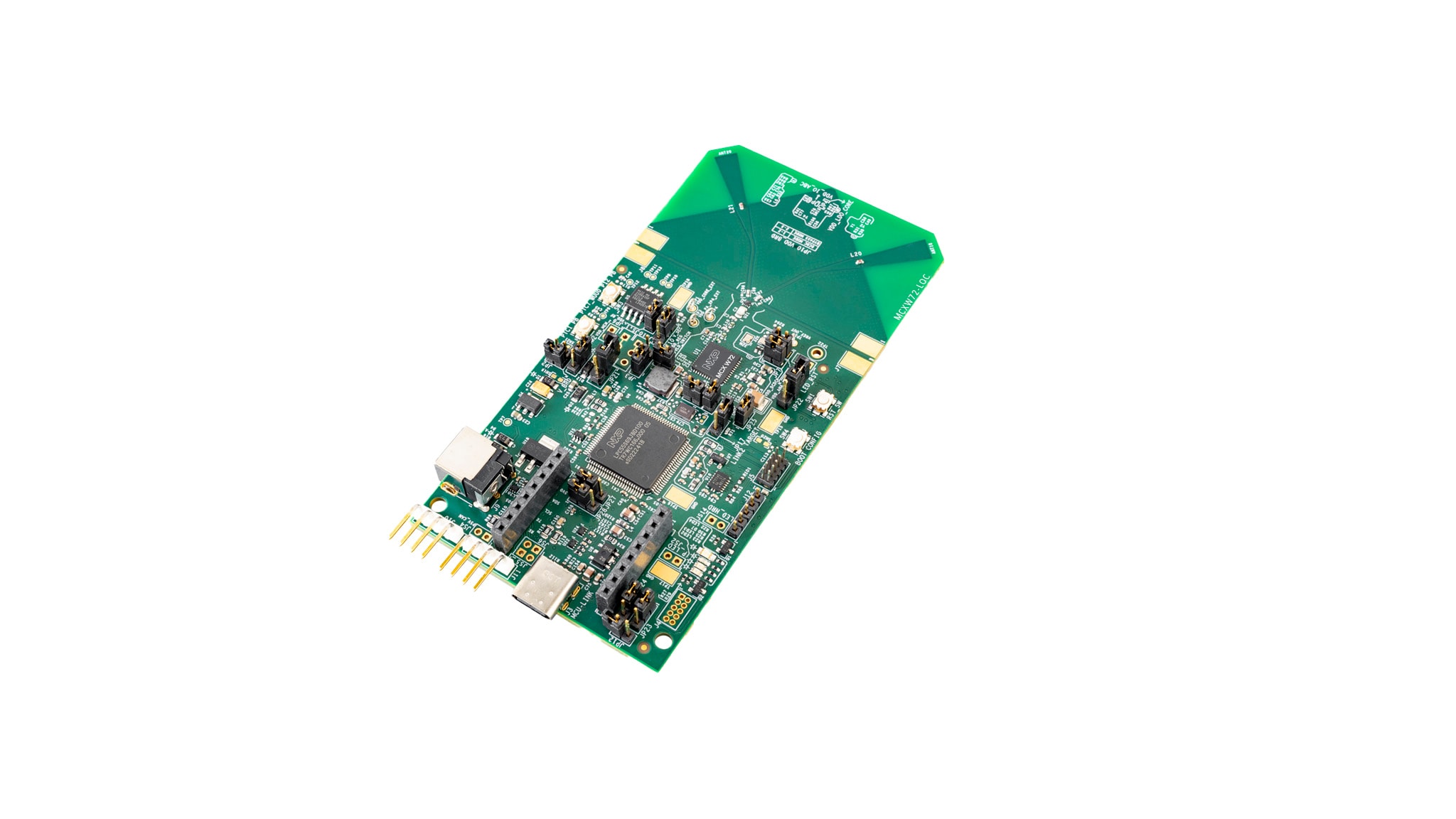

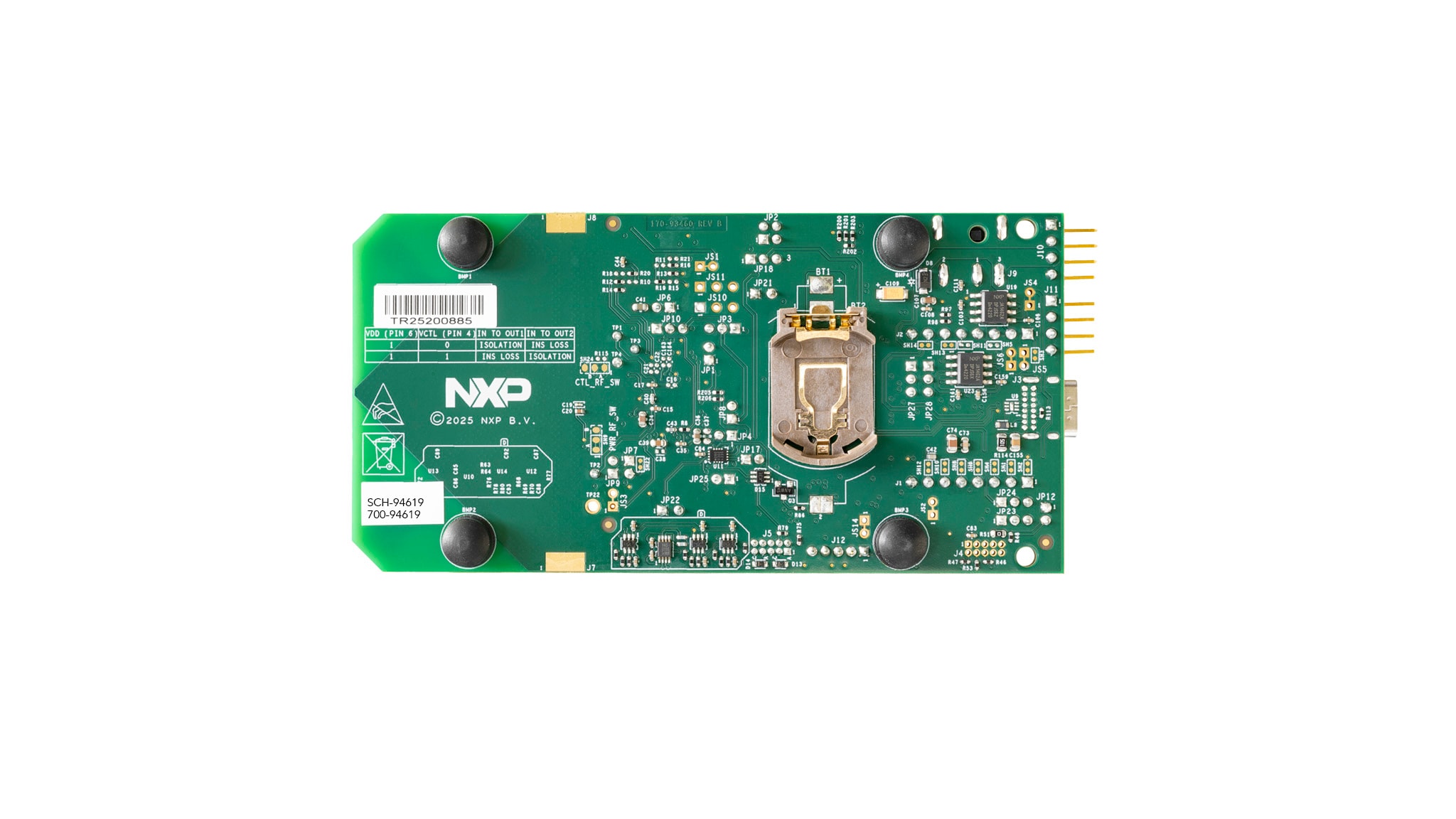

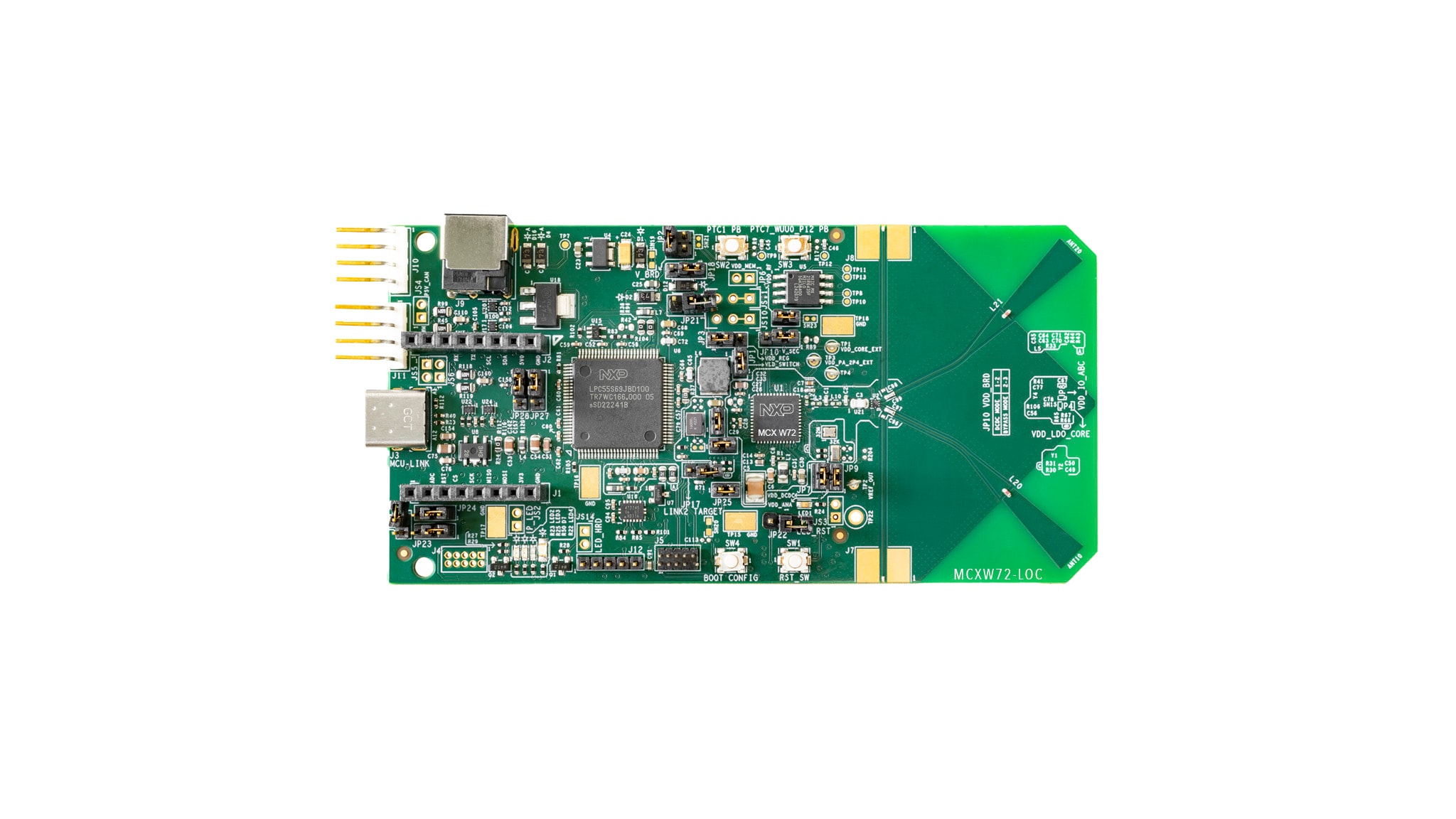

MCX W72搭載位置特定ボードは、IoTアプリケーションでBluetooth®チャネル・サウンディング機能を実証するための評価キットです。2個のチップ・アンテナ、アンテナ・ダイバーシティ対応のRFスイッチ、統合プログラマ/デバッガ、拡張基板を簡単に追加できるmikroBUS™ヘッダで構成されています。デフォルトでアンテナ・スイッチングに対応しているため、Bluetooth LEチャネル・サウンディング機能に非常に適した開発および評価プラットフォームが得られます。

この位置特定ボードは、MCX W72 IoTマルチプロトコルMCUをベースにしており、量産品向けのチャネル・サウンディング設計に対応しています。MCX W72 MCUは、Bluetooth Core 6.0仕様に準拠しています。

ブロック図

MCX W72位置特定ボード

MCXW72-LOC Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Wシリーズ・マイクロコントローラ

  • MCX-W72: MCX W72：Bluetooth LE、チャネル・サウンディング、Matter、Thread、ZigBee対応のセキュアな超低消費電力MCU

特長

プロセッサ

  • MCXW72-LOC評価ボードは、96 MHz Arm Cortex-M33 CPUで構成されたMCX W72を搭載
  • 狭帯域ユニット (NBU) と呼ばれる、Arm Cortex-M33ベースの無線コントローラ
  • 無線トランシーバは2.4 GHzの周波数帯域で動作
  • Bluetooth Low Energy (LE) 6.0用GFSK変調に対応
  • Bluetooth LEコントローラ・スタック
  • トランシーバ

コネクティビティ

  • CAN接続のサポート
  • LIN接続のサポート
  • Arduinoシールド・ソケット
  • mikroBUSソケット

デバッグ

  • JTAGおよびSWD

パワーマネジメント

  • あらゆるDC-DC構成をサポート

ワイヤレス

  • 2.4 GHzアンテナSMT 5.0 X 2.0 X 1.1 (2450AT42A100)

購入オプション

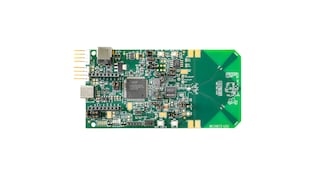

MCXW72-LOC-Image

クリックして展開

MCXW72-LOC
アクティブ

Localization Board for MCX W72 Bluetooth Channel Sounding MCU.

    $150.00 USD
    在庫あり :14

    通常 1～2営業日以内に配送

    カートに入れる
