NXP FRDM Development Platform for Kinetis® K22 MCUs

FRDM-K22F
製造開始前

画像にカーソルを合わせると拡大表示されます。

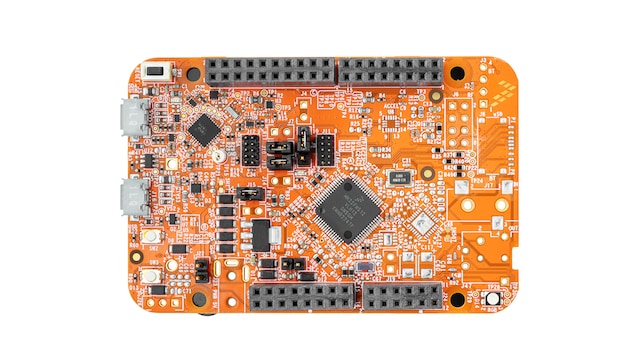

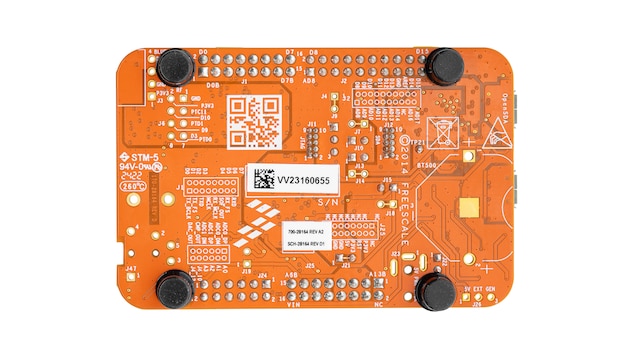

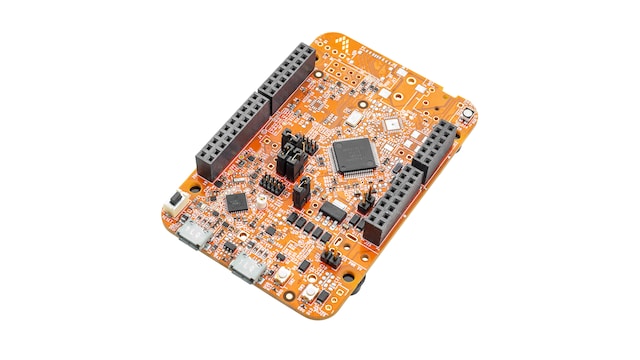

The NXP FRDM-K22F is an ultra-low-cost development platform for Kinetis® K22 MCUs.

  • Form factor compatible with the Arduino® Rev3 pin layout.
  • Peripherals enable rapid prototyping, including a 6-axis digital accelerometer and magnetometer to create full e-compass capabilities, a tri-colored LED and 2 user push-buttons for direct interaction, and connectivity for use with Bluetooth® and 2.4 GHz radio add-on modules.
  • OpenSDAv2 offers options for serial communication, flash programming and run-control debugging.
  • The FRDM-K22F is enabled by the Arm® Mbed™ OS platform and supported by Zephyr OS, for developing the Internet of Things with a free, open source operating system

* The latest FRDM-K22F revision excludes the FXOS8700CQ (U8) digital motion sensor, as it is no longer advised for new designs. SDK examples are compatible with all board revisions.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

K2x / KS2x USB

  • K22_100: Kinetis® K22-100 MHz, Cost Effective, Full-Speed USB Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core
  • K22_120: Kinetis® K22-120 MHz, Cost Effective, Full-Speed USB Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

K0x エントリレベル

  • K02_100: Kinetis® K02-100 MHz, Microcontrollers (MCUs) with Optimized Features Based on Arm® Cortex®-M4 Core

オーディオ

オーディオ・コンバータ

インターフェース

USBインターフェース

センサ

加速度センサ

  • FXLS8961AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ
  • FXLS8971CF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

Features

Processor

    MK22FN512VLH12 MCU

  • 120 MHz
  • 512 kB flash memory
  • 128 kB RAM
  • Low power
  • Crystal-less USB in 64 LQFP package

Connectivity

  • Dual role USB interface with USB connector
  • Easy access to MCU input/output through Arduino® Rev3 compatible I/O connectors
  • Optional microSD card slot for operation over SPI

Power Management

    Flexible power supply option

  • OpenSDAv2.1 USB
  • K22F USB
  • Or external source

Debug

    Programmable OpenSDAv2.1 debug circuit supporting the CMSIS-DAP interface software that provides:

  • Mass storage device (MSD) flash programming interface
  • CMSIS-DAP debug interface over a USB HID connection providing run-controldebugging and compatibility with IDE tools
  • Virtual serial port interface

Sensors

  • FXOS8700CQ – accelerometer and magnetometer

Wireless

  • Optional header for add-on RF module: nRF24L01+ Nordic 2.4 GHz radio
  • Optional header for add-on Bluetooth module: JY-MCU BT board V1.05 BT

Support

  • Software support and application development are offered through the Kinetis software development kit (SDK), an extensive suite of robust peripheral drivers, stacks, and middleware (replacing Sample Code Packages/examples). Get expert advice and support by joining the Kinetis Software Development Kit Community forum

User Components

  • RGB LED
  • Two user push buttons

Software and support application development

    null

購入オプション

FRDM-K22F-Image

クリックして展開

FRDM-K22F

Freedom Development Board for Kinetis K02 and K22 (100-120 MHz, 128-512 KB Flash) MCUs.

    $47.35 USD
    在庫あり :17

    通常 1～2営業日以内に配送

    カートに入れる
