Name: FRDM Development Platform for Kinetis KE06 MCUs
Price: 45.00 USD
Availability: InStock

画像にカーソルを合わせると拡大表示されます。

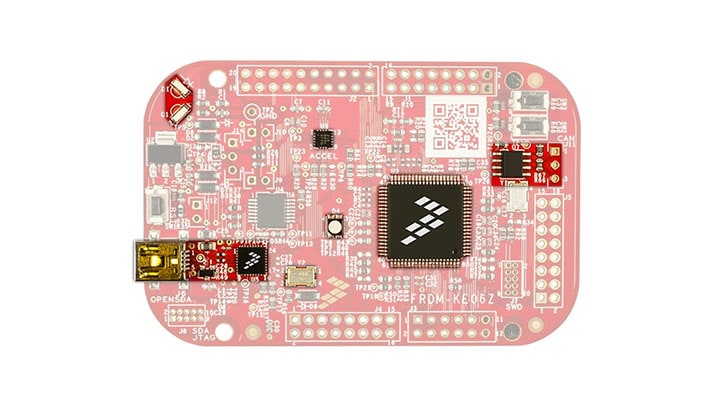

The FRDM-KE06Z is a simple yet sophisticated development platform for Kinetis^® KE06 MCUs, built on Arm^® Cortex^®-M0+ core.

Features include easy access to MCU I/O, battery-ready, a standard-based form factor with expansion board options and a built-in debug interface for flash programming and run-control
The FRDM-KE06Z is supported by a range of NXP^® and third-party development software

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KEシリーズArm Cortex-M4/M0+

KE04: Kinetis^® KE04-48 MHz, Mainstream Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core
KE06: Kinetis^® KE06-48 MHz, Mainstream with CAN Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core

Features

Microcontroller

MKE06Z128VLK4 MCU

48 MHz
128 kB Flash
16 kB SRAM
80 LQFP

Connectivity

CAN communication
Easy access to MCU I/O
Key input
Form factor compatible with Arduino^® Rev3 pin layout

Power Management

Flexible power supply options

USB
External source

Debug

New, OpenSDA debug interface

Mass storage device flash programming interface (default)
- No tool installation required to evaluate demo apps
P&E Debug interface provides run-control debugging and compatibility with IDE tools
CMSIS-DAP interface: new Arm^® standard for embedded debug interface

Sensors

MMA8451Q accelerometer

Components

RGB LED
IrDA transmitter and receiver

購入オプション

クリックして展開

FRDM-KE06Z
アクティブ

Freedom Development Board for Kinetis KE04 (64-128 KB Flash) and KE06 MCUs.

キットの内容

FRDM-KE06Z hardware
Quick reference card
Additional hardware required: USB A-to-MiniB cable (not included)

$45.00 USD

在庫あり :5

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

1-10 件/全 12 ドキュメント

コンパクトリスト

How to use PWT module on Kinetis^® E and EA MCUs[AN4839]

PDFMay 29, 2014改訂 1
Sinusoidal control of BLDCM with Hall sensors based on FRDM-KE04Z and Tower^® board[AN4869]

PDFFeb 27, 2014改訂 0
AN4872, Using Four-Wire Interface I2C on KE06 - Application note[AN4872]

PDFFeb 6, 2014改訂 0
AN4874, KE06 CAN Boot Loader Design - Application note[AN4874]

PDFFeb 6, 2014改訂 0
How to use Bit-band and BME on KE04 and KE06 MCUs[AN4838]

PDFDec 10, 2013改訂 0
Sensorless BLDC motor control using FRDM-KE02Z and Tower board[AN4796]

PDFNov 10, 2013改訂 1
AN4767: UART Boot Loader Design on the Kinetis E Series – Application Note[AN4767]

PDFJul 25, 2013改訂 0
BLDC motor control with Hall sensor based on FRDM-KE02Z[AN4776]

PDFJul 19, 2013改訂 0
AN4775: IIC Boot Loader Design on the Kinetis E Series – Application Note[AN4775]

PDFJul 15, 2013改訂 0

Kinetis KE0xZ: Robust/5V entry-level Cortex-M0+ MCUs[KINETISKE0XFS]注目

PDFNov 3, 2015改訂 3

Freedom KE06 User's Guide[FRDMKE06UG]注目はじめに

PDFJun 15, 2014改訂 0
OpenSDA[OPENSDAUG]はじめに

PDFSep 18, 2012改訂 0.94

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

1 ハードウェア提供

エミュレータ、プローブ、プログラマ
MCU-Link Debug Probe
アクティブ

MCU-LINK類似

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1 設計・ファイル

プリント基板と回路図
sch-28011_a1

PDF改訂 0Mar 6, 2014 00:00:00202.46 KBFRDM-KE06_SCH

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

5 ソフトウェア・ファイル

BSPとデバイスドライバ
FRDM-KEXX Driver Library Package

ZIP改訂 2.0Nov 11, 2017 00:00:0015.19 MBFRDM-KEXX-Driver-Library-Package

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
BSPとデバイスドライバ
AUTOSAR 4.0 MCAL (QM) for MPC574xP

FLEXERA改訂 2.0.xFeb 14, 2017 18:00:001 KBSW574XP-MCAL401E

ダウンロード
使用例とクイック・スタート・ソフトウェア
FRDM-KE06Z Quick Start Package

ZIP改訂 0Mar 5, 2014 00:00:001016.12 KBFRDM-KE06Z_QSP

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
追加ソフトウェアを利用可能パートナー・ソリューションの特集を表示.
デバッグと可視化ツール
マイクロコントローラ用Linkserver

ダウンロード・オプション
デバッグと可視化ツール
FreeMASTER tool 3.2 (includes Lite 1.4) – Windows installer

EXE改訂 3.2.6Nov 4, 2025 11:08:00334772 KBFMASTERSW

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
