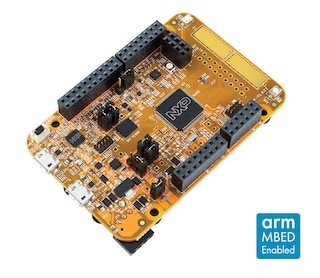

FRDM Development Board for Kinetis Ultra-Low-Power KL82 MCUs

FRDM-KL82Z
製造中止

画像をクリックすると拡大します。

The FRDM-KL82Z supports a power supply voltage range of 1.71 to 3.6 V. It features a KL82Z, a device boasting up to 128 KB flash and 96 KB SRAM, and numerous analog and digital peripherals. In addition, the FRDM-KL82Z offers a QSPI interface to expand program memory and USB 2.0 Full Speed without requiring an external crystal.

The FRDM-KL82Z is an Arm® Mbed™ enabled platform for developing the Internet of Things with a free, open-source embedded operating system. Click here to learn more.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

  • KL8x: Kinetis® KL8x-72/96 MHz Secure Ultra-Low Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core

Features

Microcontroller

  • MKL82Z128VLK7 MCU
    • 96 MHz
    • 128 KB flash
    • 96 KB SRAM
    • 80 LQFP package

Power Management

  • Board power select with 3.3 V or 1.8 V MCU operation
  • Flexible power supply options:
    • USB
    • Coin cell battery
    • External source

Sensor

  • Accelerometer and magnetometer, FXOS8700CQ

Debug

  • Onboard debug circuit: MK20DX128VFM5 OpenSDA with virtual serial port

Connectivity

  • I/O headers for easy access to MCU I/O pins

User Components

  • Two TSI(Touch Sensing Interface) touchpads
  • Reset push button
  • Two mechanical push buttons
  • NMI and LLWU buttons
  • RGB LED

購入オプション

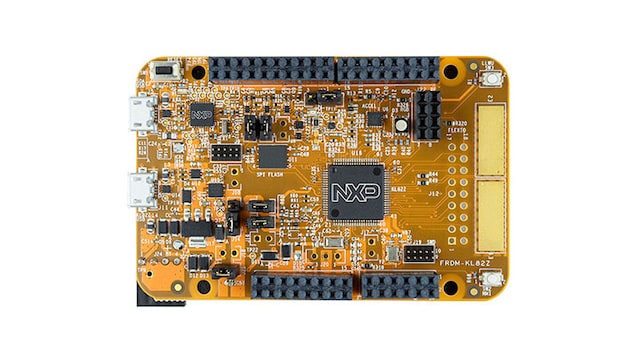

FRDM-KL82Z-Image

クリックして展開

FRDM-KL82Z
製造中止

Freedom Development Board for Kinetis KL81 and KL82 MCUs.
