MCXNx4x-EVKのスタート・ガイド

ソフトウェアとツールのインストールについて、ショート・ビデオで詳細に説明されています。または、以下の手順に従うこともできます。MCXNx4xは、このガイドに記載されているMCUXpresso SDKでサポートされています。

2.1 ツールチェーンをインストールする

NXPは、MCUXpresso IDEというツールチェーンを無償で提供しています。MCUXpresso v11.7.1以上をダウンロードしてください。

ツールチェーンを比較する

MCUXpresso IDEを入手する

MCUXpresso for VS Codeを入手する

以下のチュートリアルで、ホストPCにVSコードをインストールする方法を説明しています。

別のツールチェーンを使用する場合：

問題ありません。MCUXpresso SDKは、IAR、Keil、コマンドラインGCCなどの他のツールをサポートしています。

2.2 MCUXpresso SDKですぐに設計を開始する

MCUXpresso SDKは無償で利用することができ、オープンソースのライセンスに基づいて、すべてのハードウェア抽象化およびペリフェラル・ドライバ・ソフトウェアのソース・コード全体が提供されます。MCUXpresso SDKは、MCUXpresso SDKのウェブサイト (mcuxpresso.nxp.com) から直接インストールできます。［Select Development Board（開発ボードの選択）］をクリックして、評価ボードを検索します。

MCUXpresso SDKを入手する

完了としてマーク：2.2 MCUXpresso SDKですぐに設計を開始する

x

Something went wrong! Please try again.

2.3 MCUXpresso Config Tools

MCUXpresso Config Toolsは、ユーザーがMCUXpresso SDKプロジェクトを新規に作成するための構成ツールの統合スイートであり、カスタム・ボード・サポート用の初期化Cコードを生成するためのピンとクロックのツールも備えています。MCUXpresso IDEの一部として完全に統合されており、別のIDEを使用する場合は独立したツールとしても使用できます。以下の［MCUXpresso Config Toolsを入手する］をクリックして、Config Toolsインストーラを入手してください。

MCUXpresso Config Toolsを入手する

2.4 プログラミング・ツールとプロビジョニング・ツール

NXPでは、量産試作および量産用にMCUXpressoセキュア・プロビジョニング (SEC) を提供しています。このツールは、生産段階におけるNXPのマイクロコントローラでのセキュア・プログラミングとデバイス・プロビジョニングをサポートします。MCUXpressoセキュア・プロビジョニング (SEC) ツールは、NXPのMCUデバイスでブート可能な実行ファイルを簡単に生成およびプロビジョニングできる、GUIベースのアプリケーションです。

SECのインストール

3.1 MCUXpresso IDEを使用したアプリケーションのビルドとフラッシュ

興味のあるデモ・アプリケーションやドライバのサンプルがいくつかあれば、それをビルドおよびデバッグする方法を知りたくなることでしょう。MCUXpresso SDKのスタート・ガイドでは、SDKでサポートされているすべてのツールチェーンのデモを設定、ビルド、およびデバッグする方法について、わかりやすく手順に沿って解説しています。以下のガイドを参照し、MCUXpresso IDEを使用してサンプル・アプリケーションを開いてビルドやデバッグを行う方法を習得してください。

1. Cortex-M33アプリケーションのビルドとフラッシュ

次の手順では、Cortex-M33アプリケーション向けにMCUXpresso IDEを使用したhello_worldデモ・アプリケーションについて説明します。MCUXpresso IDEのインストールについては、このスタート・ガイドのセクション「2. ソフトウェアの入手」に記載されています。

MCX N SDKのインポートは、「ソフトウェアの入手」のセクションで行います。

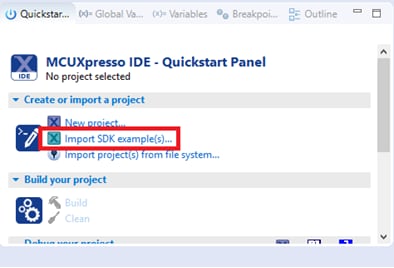

1. 左下隅にある「Quickstart Panel（クイックスタート・パネル）」を確認します。
2. その中の［Import SDK example(s)...（SDKサンプルのインポート）］をクリックします。

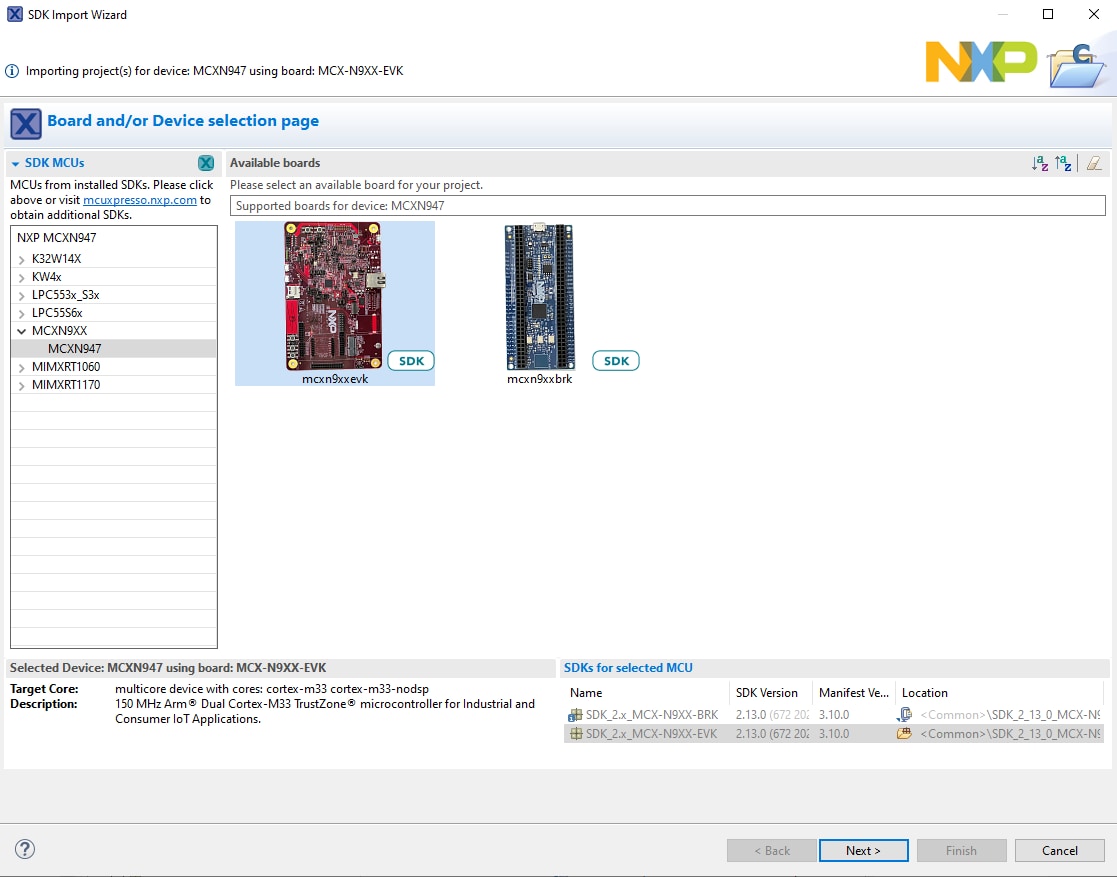

3. MCX Nボードをクリックして、そのボードで実行できるサンプルを選択し、［Next（次へ）］をクリックします。

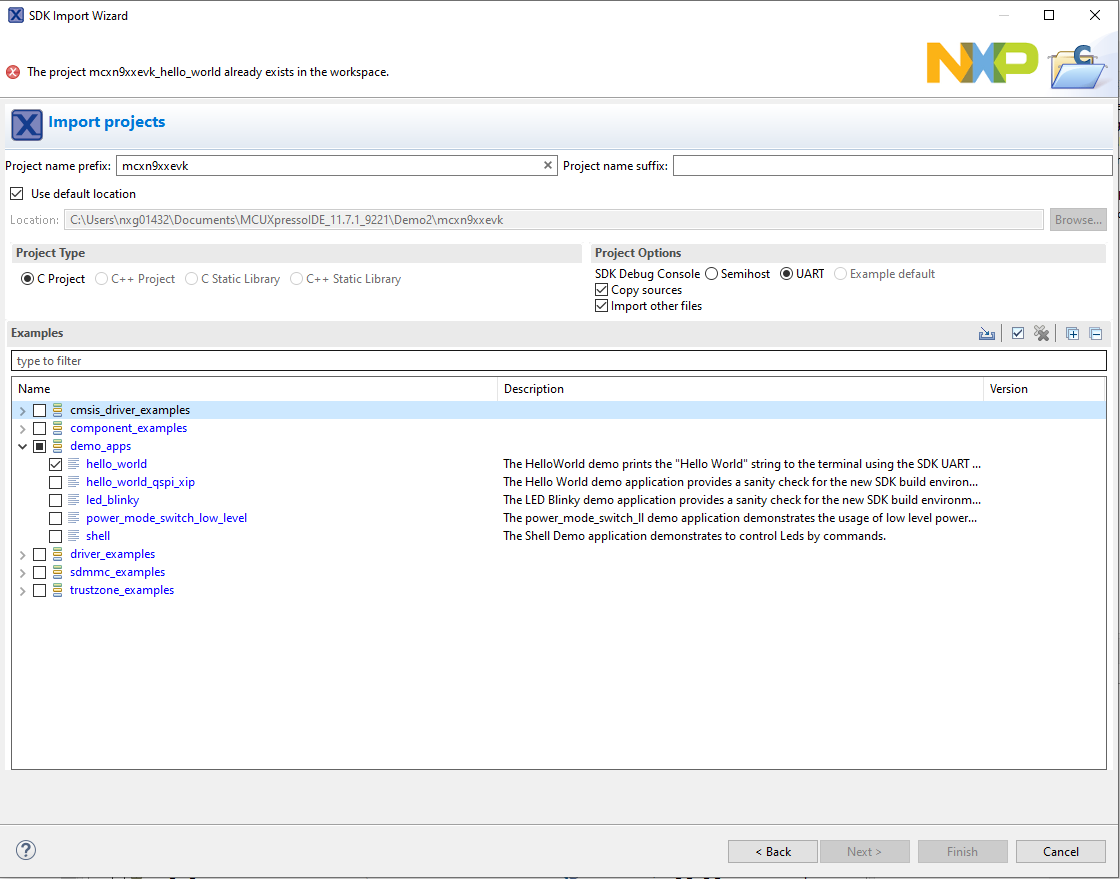

4. 矢印ボタンを使用して［demo_apps］カテゴリを展開し、hello_worldの横にあるチェックボックスをクリックしてそのプロジェクトを選択します。出力用にデフォルトのセミホスティングではなくUARTを使用するには、［Project Options（プロジェクト・オプション）］にある［SDK Debug Console（SDKデバッグ・コンソール）］のチェック・ボックスで［UART］を選択します。その後、［Finish（完了）］をクリックします。

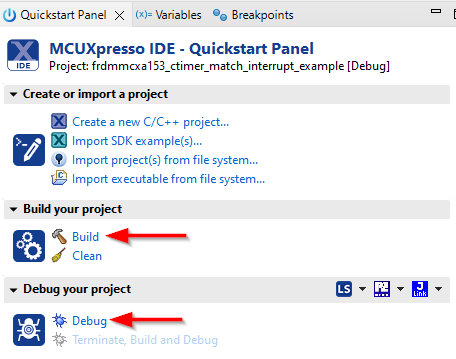

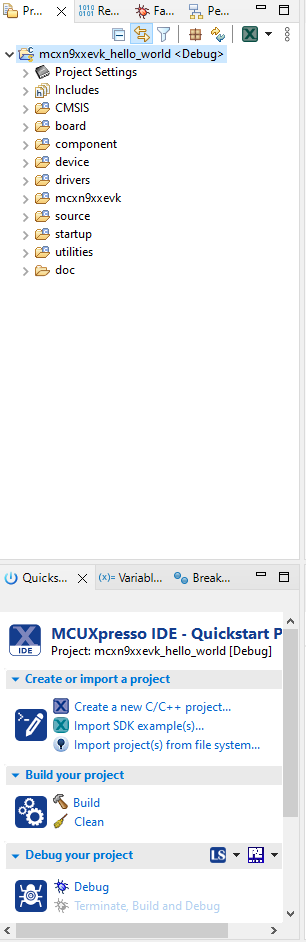

5. プロジェクトを選択し、ビルドします。

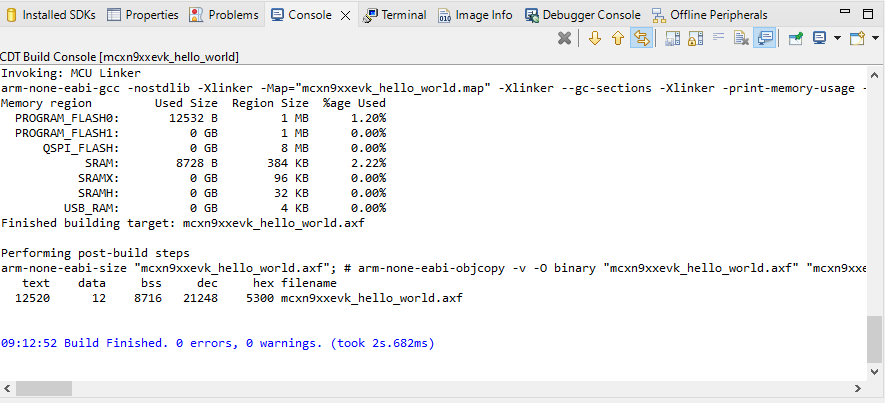

6. プロジェクトが問題なくビルドされます。

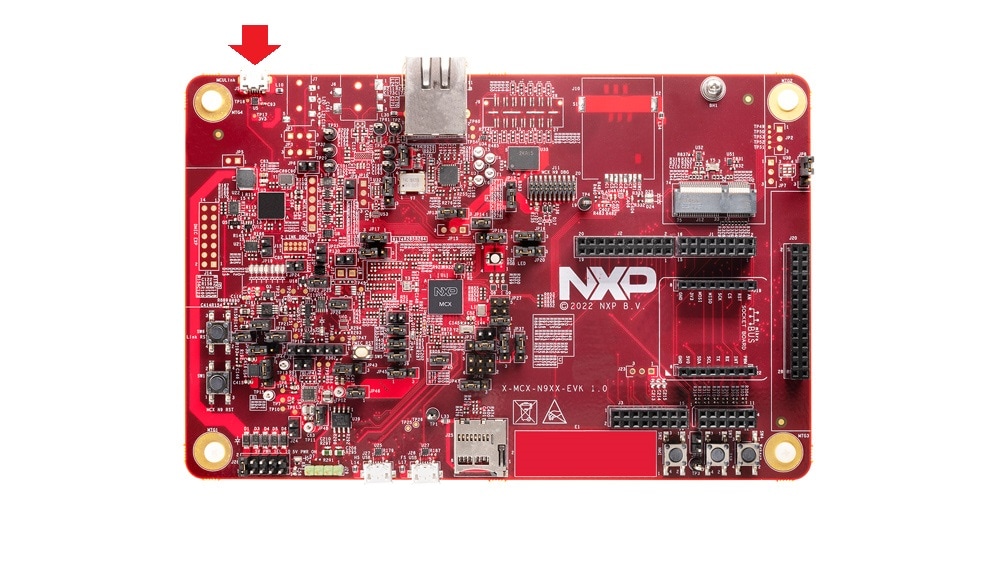

7. J5「MCU LINK」ポートにmicro USBケーブルを挿入し、ボードとコンピュータを接続します。
8. アプリケーションをボードにダウンロードします。

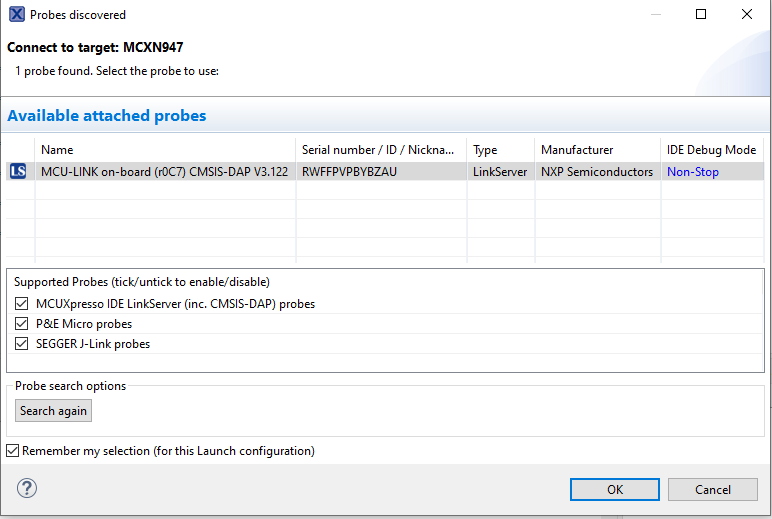

9. J-Linkデバッグ・プローブを選択します。

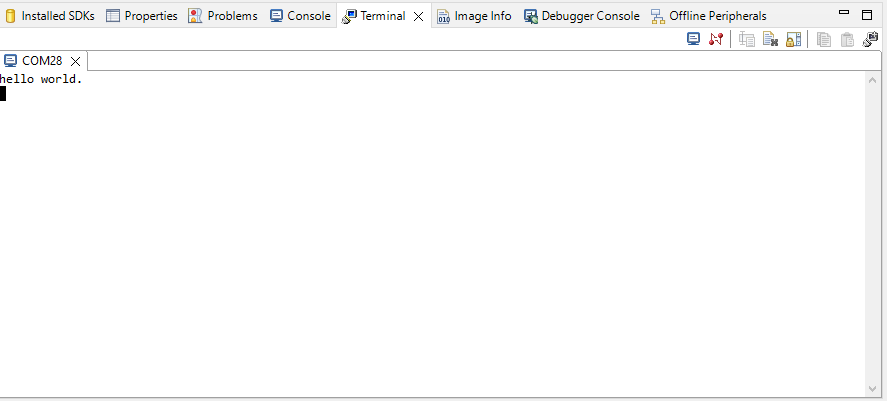

10. アプリケーションを実行します。

3.2 代替ツールチェーンを使用したアプリケーションのビルドとフラッシュ

MCUXpresso for Visual Studio Code (VS Code) は、コードの編集と開発向けに最適化された組込み開発者エクスペリエンスを提供します。VS Codeでアプリケーションをビルドし、フラッシュする方法を習得しましょう。

別のツールチェーンを使用する場合：

IARおよびKEILでのデモも提供しています。

4.1 MCUXpresso IDEからのサンプル・プロジェクトのクローンを作成する

次の手順では、汎用出力の操作方法について説明します。

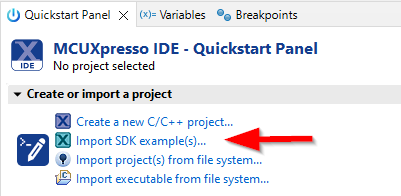

1. 左下隅にある「Quickstart Panel（クイックスタート・パネル）」を確認し、その中の［Import SDK example(s)...（SDKサンプルのインポート）］をクリックします。

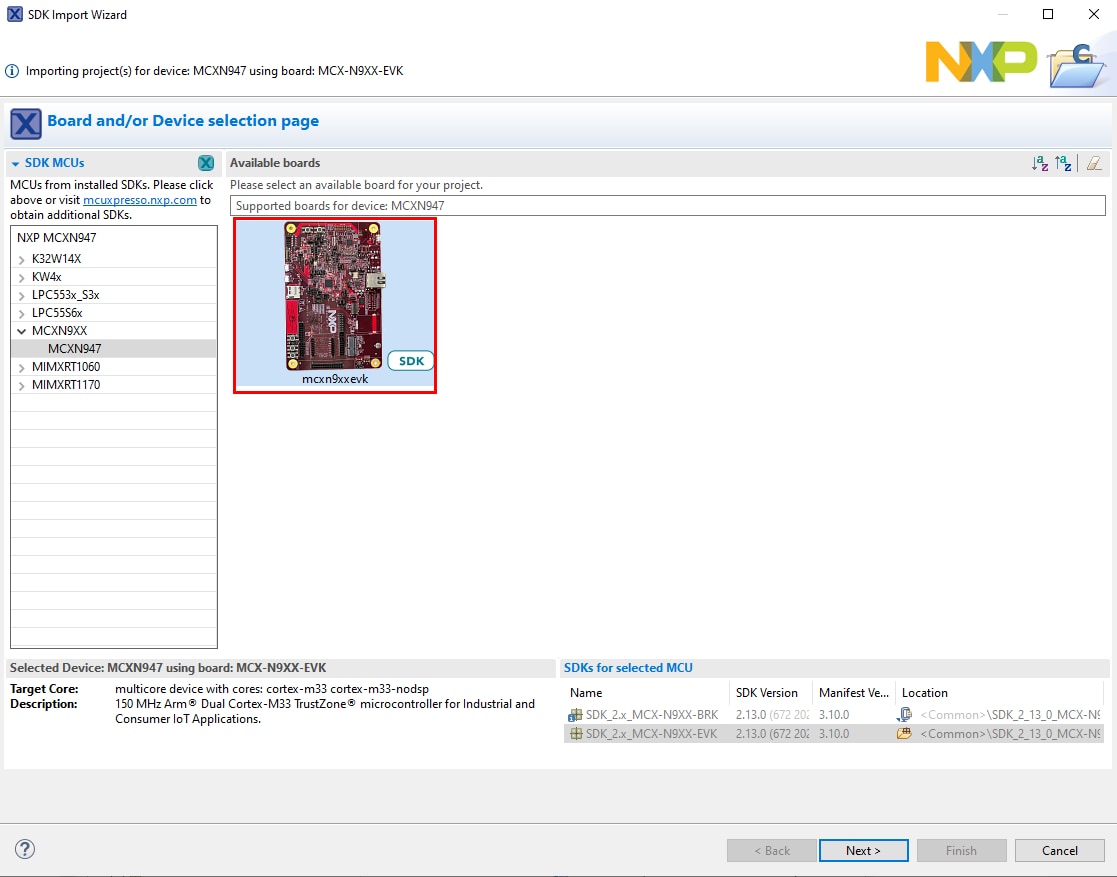

2. サンプルをインポートして実行させるボードとしてEVK-MCXNx4xボードをクリックして選択し、［Next（次へ）］をクリックします。

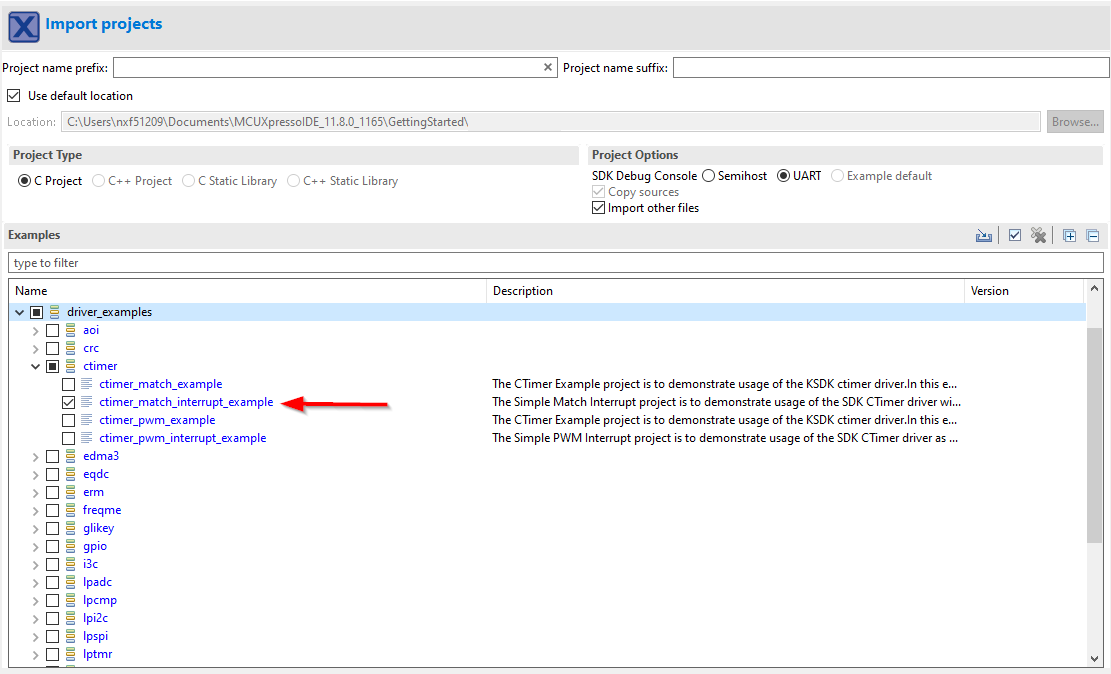

3. 矢印ボタンを使用してdriver_examplesカテゴリを展開し、次にctimerサンプルを展開したら、ctimer_match_interrupt_exampleの横にあるチェックボックスをクリックしてサンプルを選択します。出力用にデフォルトのセミホスティングではなくUARTを使用するには、［Project Options（プロジェクト・オプション）］にある［SDK Debug Console（SDKデバッグ・コンソール）］のチェック・ボックスで［UART］を選択します。その後、［Finish（完了）］をクリックします。
4. ［Project Explorer（プロジェクト・エクスプローラ）］ビューで「evkmcxnx4x_ctimer_match_interrupt_example」プロジェクトをクリックし、前のセクションに記載されているようにデモをビルド、コンパイル、および実行します。
5. 緑色と赤色のLEDが交互に点灯するはずです。
6. デバッグ・セッションを終了します。

4.2 サード・パーティ製IDE向けMCUXpresso Config Toolを使用してサンプル・プロジェクトのクローンを作成する

次の手順では、汎用出力の操作方法について説明します。

1. MCUXpresso Config Toolsを開きます

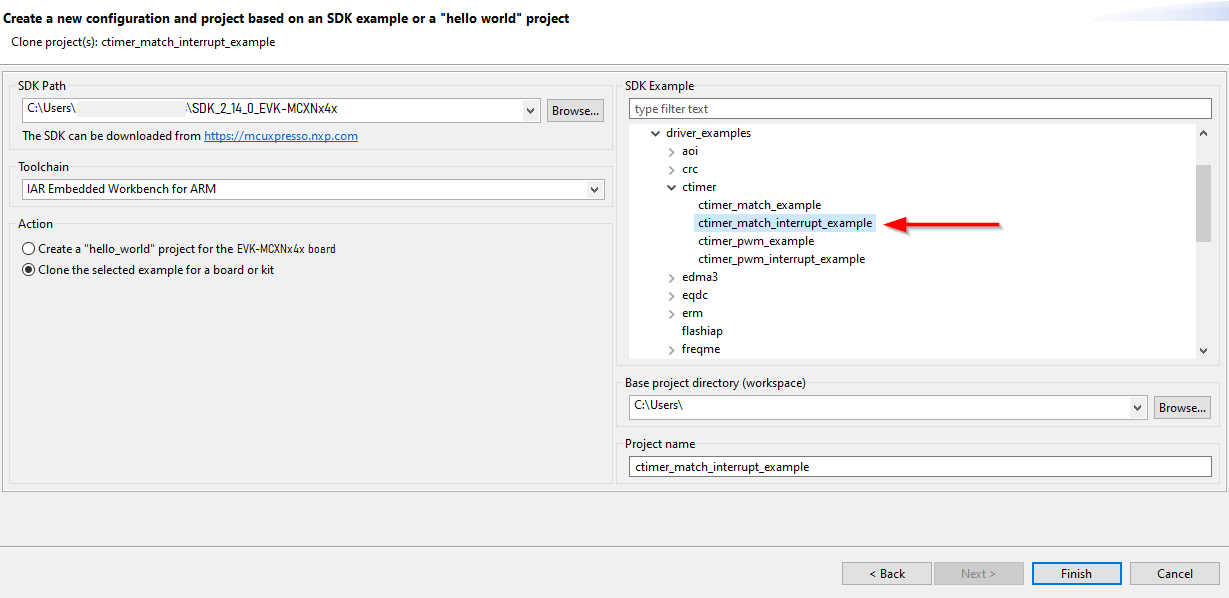

2. 表示されるウィザードで、［Create a new configuration based on an SDK example or hello world project（SDKサンプルまたはhello worldプロジェクトに基づいて構成を新規作成する）］ラジオ・ボタンを選択し、［Next（次へ）］をクリックします。
3. 次の画面で、MCUXpresso SDKの場所を選択します。SDKパッケージは事前に解凍しておく必要があります。次に、使用中のIDEを選択します。SDKのビルド時にオンラインのSDKビルダで選択されたIDEのみが利用可能になることに注意して、［clone select example（選択したサンプルのクローン）］をクリックします。次に、クローンを作成するプロジェクトを選択します。この例では、gpio led outputプロジェクトを使用します。フィルタのボックスに「ctimer」と入力してプロジェクトを絞り込み、「ctimer_match_interrupt_example」サンプル・プロジェクトを選択します。また、プロジェクトのクローンの作成先と名前を指定することもできます。［Finish（完了）］をクリックします。
4. クローンの作成後、選択したディレクトリに移動し、IDEでプロジェクトを開きます。前のセクションで行ったように、プロジェクトをインポート、コンパイル、および実行します。
5. 赤色と青色のLEDが交互に点灯するはずです。
6. デバッグ・セッションを終了します。

4.3 MCUXpresso IDEのピン・ツールを使用する

注：従来は、前のステップのようにSDKプロジェクトのクローンを作成する必要がありました。

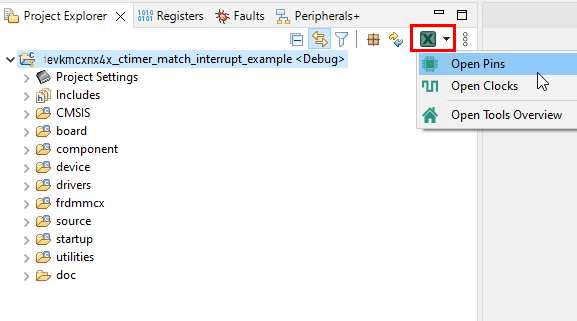

1. ファイル・エクスプローラ・ウィンドウの右上の［ConfigTools（設定ツール）］を選択し、次に［Open Pins（ピンを開く）］を選択することで、ピン・ツールを開きます

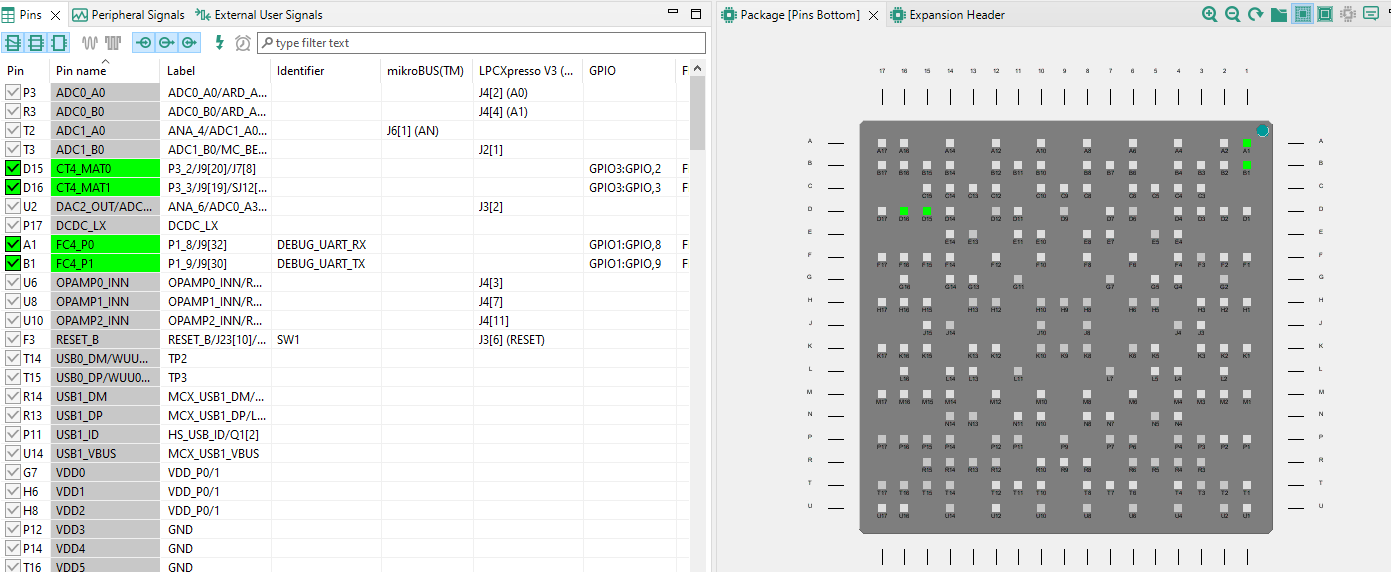

2. これで、ピン・ツールにctimerプロジェクトのピン構成が表示されます。

4.4 ピン・ツールを使用して、LEDがルーティングされたピンを変更する

1. 以降の手順ではMCUXpresso IDEを使用しますが、サード・パーティ製IDE向けMCUXpresso Config Toolsの場合も同じ手順で実行できます。［Pins（ピン）］ビューの［Show dedicated pins（専用ピンを表示）］および［Show not routed pins（ルーティングされていないピンを表示）］のチェックボックスのチェックを外し、ルーティングされているピンのみを表示させます。ルーティングされたピンには、ピンの名称の横に緑色のボックスが表示されます。ルーティングされた各ピンに選択された機能は、緑色にハイライト表示されます。

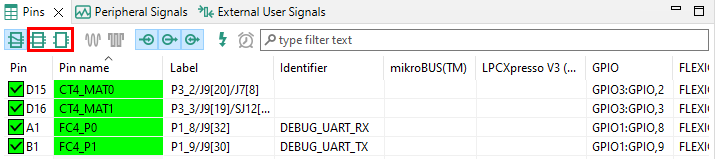

2. 現在の設定では、PIO3_2とPIO3_3がCTimerの出力としてルーティングされています。3番目のCtimerのMatch出力を追加して緑色を有効にします。

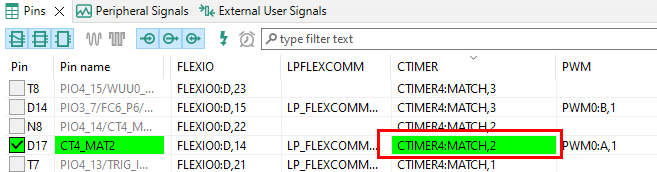

3. ［Show not routed pins（ルーティングされていないピンを表示）］を選択し、他のすべてのオプションを表示させます。3番目のCtimerのMatch出力を有効にするには、Ctimer列を参照して選択し、出力します。この例では、PIO3_6のCtimer4 Match 2を選択します。Ctimer列で有効にする項目を選択します。

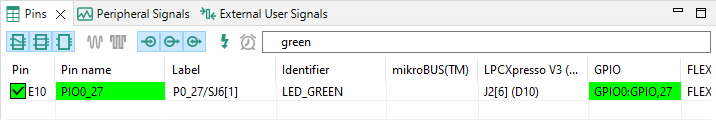

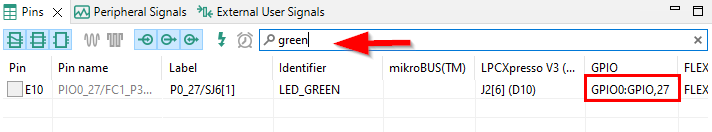

4. 次に、緑色LEDをルーティングします。検索ボックスに「green」と入力すると、このLEDにルーティングされているピンが表示されます。最後に、GPIO列のボックスをクリックします。ボックスが緑色でハイライト表示され、ピンの横にチェックが表示されます。

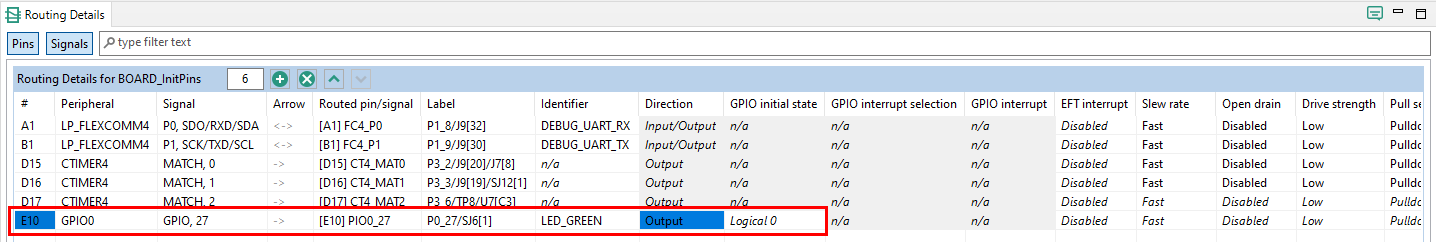

5. 次に、［Routing Details（ルーティング詳細） ］ウィンドウでGPIOピンを出力として構成します。
6. 次に、ピン・ツールによって生成された、新たに更新されたpin_mux.cファイルとpin_mux.hファイルをエクスポートして、これらの変更をプロジェクトに実装します。メニューバーの［Update Project（プロジェクトの更新）］をクリックします。

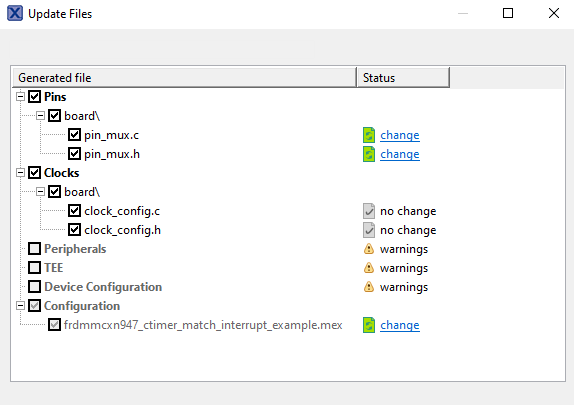

7. ポップアップ画面に変更するファイルが表示されます。［diff］をクリックすると、現在のファイルとピン・ツールで生成された新しいファイルとの違いを確認できます。［OK］をクリックして、新しいファイルをプロジェクトに上書きします。

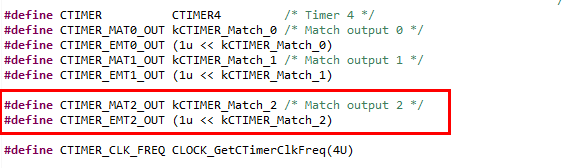

8. サンプルにいくつかのコードを追加してみましょう。simple_match_interrupt.cファイルを開き、3番目のctimer出力に以下のマクロを追加します。

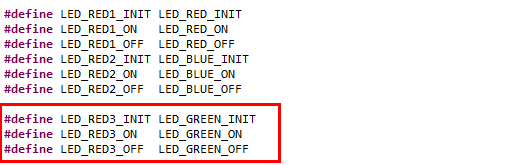

9. 緑色LEDの関数も追加します。

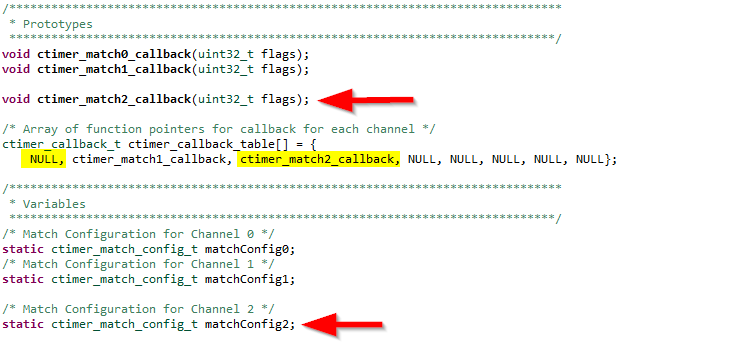

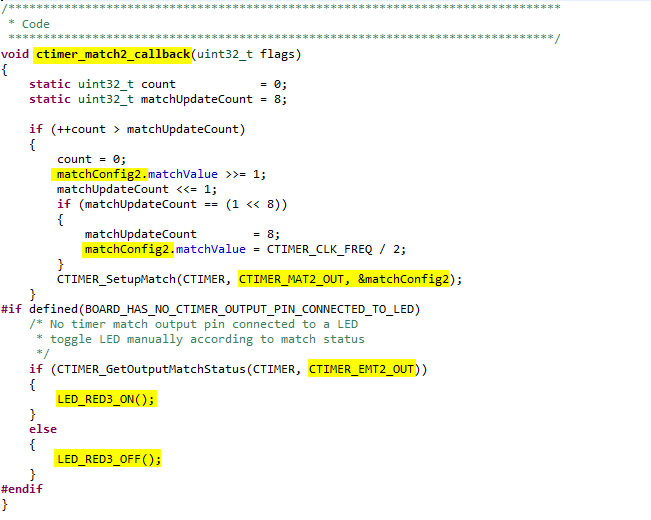

10. 実装される追加のコードは3番目のctimerのコールバックになります。これはctimer_match1_callbackからコピーして、match1の部分をmatch2に変更します。新しいctimerであることを視覚的に確認できるように、図に示しているように以前のctimerのいずれか1つを削除します。

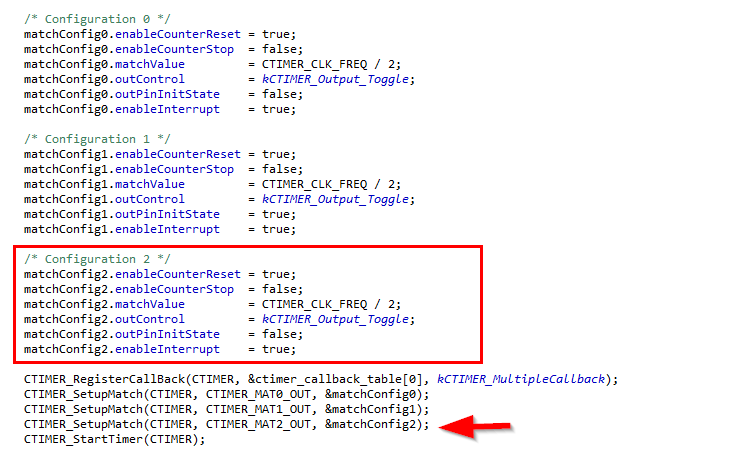

11. main関数には、緑色LEDとCtimerの両方の初期化を含める必要があります。
12. 前のセクションで行ったように、プロジェクトをビルドし、ダウンロードします。
13. アプリケーションを実行します。これにより緑色と青色のLEDが交互に点灯するはずです。
14. デバッグ・セッションを終了します

以下の各セクションで、柔軟なプロトタイピングと開発のために提供されているエコシステムについてご覧ください。以下のビデオでは、FRDMプラットフォーム、フル機能のEVK、および拡張機能向けの互換シールドをご紹介しています。さらに、NXPのGitHubを通じて多数のアプリケーション・サンプルを提供するアプリケーション・コード・ハブ・ポータルについて詳しく説明します。

5.1 FRDMプラットフォーム、フル機能のEVK、シールド

NXPでは、迅速なプロトタイピングのためのプラットフォーム向けに、低コストのFRDMプラットフォームとフル機能のEVKの両方を提供しています。

FRDM開発ボードは、標準のフォーム・ファクタとヘッダー、MCU I/Oへの簡単なアクセス、オンボードMCU-Linkデバッガ、USB-Cケーブルを備えています。フル機能の評価キットには、I/Oおよびインターフェースへの拡張アクセス、Wi-Fi拡張機能のほか、追加のMCU-Link機能が含まれます。互換性のあるClickボードやArduinoシールドも多数あります。Open CMSIS Packでサポートされるものについては、ACHでサンプルが提供されている場合がありますが、そうでない場合でも、その多くがI2C、SPI、UARTなどのシリアル・インターフェースを利用して容易に使用でき、MCUXpresso SDKでドライバのサンプルが提供されています。

5.2 アプリケーション・コード・ハブ

アプリケーション・コード・ハブは、開発者がソフトウェアをすばやく見つけることができるインタラクティブなダッシュボードを提供することで、NXPのMCUXpressoの開発者エクスペリエンスをさらに向上させます。ACHに今すぐアクセスして、この新しいインタラクティブなアプリケーション・コード・ハブの詳細やその利点について確認しておきましょう。

アプリケーション・コード・ハブからアクセス可能なソフトウェアはNXPのGitHubリポジトリに置かれているため、その場所に直接アクセスして簡単にクローンを作成することができます。

ACHの詳細はこちら

5.3 デモのご紹介

ブート・オプション

ツールとリファレンス

MCUXpressoセキュア・プロビジョニング・ツール NXPのデバイスでブート可能な実行ファイルを簡単に生成およびプロビジョニングできるようにする、GUIベースのアプリケーション。

外部メモリ

MCUXpresso SDKサンプル

FlexSPI Octal eDMA転送サンプル

このサンプルでは、FlexSPIがデータを送信し、FlexSPIに接続された外付けNORフラッシュを動作させます。Write Enable、Erase sector、DMAを使用したプログラム・ページなど、いくつかの単純なフラッシュ・コマンドが実行されます。

Path: \boards\frdmmcxn947\driver_examples\flexspi\octal\edma_transfer"

FlexSPI Octalポーリング転送サンプル

このサンプルでは、FlexSPIがデータを送信し、FlexSPIに接続された外付けNORフラッシュを動作させます。Write Enable、Erase sector、ポーリング方式を用いたプログラム・ページなど、いくつかの単純なフラッシュ・コマンドが実行されます。

Path: \boards\frdmmcxn947\driver_examples\flexspi\octal\polling_transfer"

パワー・マネジメント

MCUXpresso SDKサンプル

パワー・モード・スイッチのデモ・アプリケーションでは、低消費電力レベル関連のドライバを使用してさまざまな電源モードに移行したり、そのモードを終了したりできます。

Path: \boards\frdmmcxn947\demo_apps\power_mode_switch

セキュリティと整合性

MCUXpresso SDKサンプル

ELSおよびPKCのサンプル

ELS PKCアプリケーションでは、利用可能なほとんどのアルゴリズムの使用方法と暗号化ライブラリの軽量テストを示すサンプルが提供されています。

 Path: \boards\frdmmcxn947\els_pkc_examples\els_hash

 Path: \boards\frdmmcxn947\els_pkc_examples\els_symmetric

 Path: \boards\frdmmcxn947\els_pkc_examples\els_pkc_asymmetric

 Path: \boards\frdmmcxn947\els_pkc_examples\els_pkc_common"

ツールとリファレンス

MCUXpressoセキュア・プロビジョニング・ツールのセキュア・プロビジョニングSDK (SPSDK) はオープンソースの開発キットであり、そのソース・コードはGitHubおよびPyPIでリリースされています。

SPSDK GitHub セキュア・プロビジョニングSDK (SPSDK) はオープンソースの開発キットであり、そのソース・コードはGitHubおよびPyPIでリリースされています。

有線通信

マルチコアおよびハードウェア・アクセラレーション

MCUXpresso SDKサンプル

さまざまな数学的アルゴリズムに対応する多種多様なPowerQuadサンプルが提供されています。

パス：

\boards\frdmmcxn947\driver_examples\powerquad

オーディオ

ディスプレイとグラフィックス

MCUXpresso SDKサンプル

emWin GUIデモ

emWinライブラリのグラフィカル・ウィジェットのデモ。

パス：

\boards\frdmmcxn947\emwin_examples

LVGLサンプル

LVGLのウィジェットを表示させるデモ・アプリケーション。

パス：

\boards\frdmmcxn947\lvgl_examples

ツールとリファレンス

NXPマイクロコントローラのGUIオプションを紹介しています。

LVGLは、直感的なグラフィカル要素、美しい視覚効果、少ないメモリ使用量で組込み型GUIを作成できる機能を備えた、無料のオープンソース組込み型グラフィック・ライブラリです。

オープンソースのLVGLグラフィックス・ライブラリを使用して高品質のディスプレイを迅速に開発できる、NXPのユーザー・フレンドリーなグラフィカル・ユーザー・インターフェース開発ツールです。

NXPはSEGGER Microcontrollerの協力を得て、NXPのすべてのArm Cortex-Mマイクロコントローラで使用できる高性能のemWin組込みグラフィックス・ライブラリを、バイナリ形式で商用利用向けに無償提供しています。

AppWizardのさまざまな機能を使用して、emWinベースのすぐに実行できる完結したプロジェクトを作成する方法を紹介しています。

ターミナル・アプリケーション

ツールチェーン

IAR Embedded Workbenchを使用してデモを実行する

次の手順に従ってhello_worldアプリケーションを開きます。以下の説明では、Cortex M33コアのコンパイルとデバッグの手順を取り上げています。

サンプル・アプリケーションのビルド

IAR Embedded Workbench for Arm 9.40.1以上を使用してください。

1. 最初に、以前にダウンロードしたSDKパッケージを解凍します
2. 目的のサンプル・アプリケーション・ワークスペースを開きます。ほとんどのサンプル・アプリケーション・ワークスペースのファイルは、次のパスに置かれています。

/boards////iar


3. ドロップダウン・リストから、目的のビルド・ターゲットを選択します。ここでは、「hello_world – Debug」ターゲットを選択します

4. プロジェクトを右クリックして［Options（オプション）］を選択し、プロジェクトのプロパティを開きます

5. ［Debugger（デバッガ）］セクションに移動し、デバッガ・ドライバを「Jlink」に変更します。［OK］ボタンをクリックします

6. アプリケーションをビルドするには、下の図で赤色でハイライト表示されている［Make（作成）］ボタンをクリックします

7. ビルドが正常に完了します

注：ビルド・エラーが発生した場合は、正しいボードが選択されていることを確認します。［Project（プロジェクト）］を右クリックし、［Options（オプション）］>>［General Options（一般オプション）］>>［Target（ターゲット）］>>［Device（デバイス）］の順に進み、NXP MCXN947_core0;を選択します。このボードはIAR Embedded Workbench for Armバージョン9.40.1以上でサポートされています。

サンプル・アプリケーションの実行

1. USBケーブルを使用して、PCを開発プラットフォームのJ17「MCU-Link USB」に接続します。

2. ［Download and Debug（ダウンロードとデバッグ）］ボタンをクリックして、アプリケーションをターゲットにダウンロードします。

3. アプリケーションがターゲットにダウンロードされると、自動的にmain()関数まで実行されます。
4. ［Go（実行）］ボタンをクリックすると、コードが実行され、アプリケーションが起動します。

5. Cortex-M33でhello_worldアプリケーションが実行されています。

Keil^® MDK/µVision^®を使用してデモを実行する

CMSISデバイス・パックのインストール

MDKツールをインストールした後、デバッグ目的でデバイスを完全にサポートするには、CMSIS (Cortex^® Microcontroller Software Interface Standard) デバイス・パックをインストールする必要があります。このパックには、メモリ・マップ情報、レジスタ定義、フラッシュ・プログラミング・アルゴリズムなどが含まれています。下記の手順に従って、適切なCMSISパックをインストールしてください。MDK-Armマイクロコントローラ開発キット (Keil)^® バージョン5.33以上を使用してください。

1. µVisionという名前のMDK IDEを開きます。IDE内の［Pack Installer（パック・インストーラ）］アイコンを選択します

2. ［Pack Installer（パック・インストーラ）］ウィンドウで「MCXNxxx」を検索し、MCXNxxxファミリを表示させます。MCXNXXXの名前をクリックすると、右側に「NXP:MCXNXXX _DFP pack」と表示されます。パックの横にある［Install（インストール）］ボタンをクリックします。このプロセスを正常に完了するには、インターネット接続が必要となります
3. インストールが完了したら、［Pack Installer（パック・インストーラ）］ウィンドウを閉じて、µVision IDEに戻ります

サンプル・アプリケーションのビルド 次の手順に従ってmu_pollingアプリケーションを開きます。他のサンプル・アプリケーションでは、手順がわずかに異なる場合があります。アプリケーションによってはパスのフォルダ階層が深くなるためです。

目的のデモ・アプリケーション・ワークスペースをまだ開いていない場合は以下で開きます。

 /boards/ /
        /

［Debug Configurations（デバッグの構成）］を選択します

プロジェクトを右クリックし、プロジェクトのオプションを選択します。

次に、［Debug（デバッグ）］オプションに移動し、「J-LINK」を選択します。［OK］ボタンをクリックします

デモ・プロジェクトをビルドするには、［Rebuild（リビルド）］ボタン（赤色でハイライト表示）を選択します

ビルドが正常に完了します

前提条件

ここに記載されている例ではWindows10を対象としていますが、MCUXpresso for Visual Studio CodeはMacOSおよびLinuxにも簡単にインストールできます。

ハードウェアの要件

• EVK-MCXN9xxまたは別のMCXファミリの評価ボード*
• USB Type-Cケーブルまたはmicro-USBケーブル* x 1
• * 別の評価ボードでは、下記の手順において若干の調整が必要になります。詳細については、ボードのユーザー・ガイドを参照してください。

ハードウェアの準備

このラボは、NXP MCX N評価キット（FRDMまたはEVK）を対象としています。キットにはデバイスの評価に役立つ、さまざまなペリフェラルが接続されています。これにはオンボードのデバッグ・プローブが含まれます。このデバッグ・プローブはCMSIS-DAPファームウェアでこのラボ向けに事前にプログラム済みです。このラボでは、各種サンプルでデバッグ・メッセージを表示するために、同じデバッグ・プローブで利用可能な通信ポートに接続します。

NXP SDKの追加

NXPの拡張機能により、Visual Studio Codeのワークスペースにソフトウェア・リポジトリを追加するためのツールが用意されています。ソフトウェア・リポジトリは、次の3つのソースから追加できます。

• GitのリモートURL
• NXPのMCUXpresso SDKアーカイブ・ファイル
• 既存のGitフォルダ

このセクションでは、前提条件として提供されているSDKアーカイブ・ファイルを使用して、MCX Nマイクロコントローラ用のMCUXpresso SDKをインポートします。

1. ［INSTALLED REPOSITORIES（インストールされたレポジトリ）］パネルの［Import Repository（レポジトリのインポート）］ボタンをクリックします。このボタンは最初のリポジトリが追加される前に表示されます。今後、［Installed Repositories（インストールされたレポジトリ）］セクションの右上にある ［+］シンボルをクリックすることでリポジトリを追加できるようになる予定です

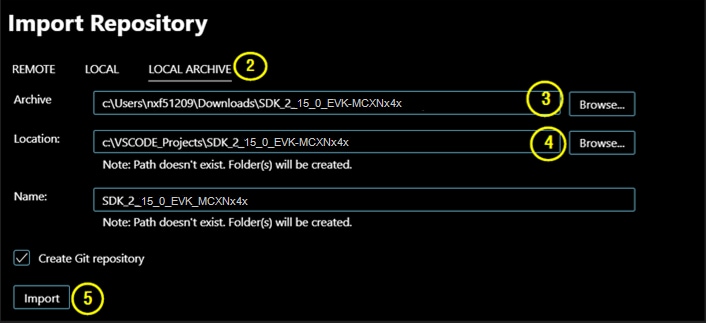

2. 提供されているMCX N SDKアーカイブ・ファイルをインポートするには、［LOCAL ARCHIVE（ローカル・アーカイブ）］オプションを選択します
3. 「アーカイブ」エントリのMCX N SDKファイルの場所を参照します。（ダウンロード・フォルダ内）
4. 各SDKの共通の「保存先」となるフォルダを参照します（例：C:\Users\NXP\VS-Code-Projects）。新しいSDKの名前を入力します。ここでは、\SDK_2_14_0_EVK-MCX N9xxとしています

5. ［Import（インポート）］をクリックします。MCX N SDKがローカル・フォルダに取り込まれ、「INSTALLED REPOSITORIES（インストールされたリポジトリ）」パネルに追加されます

サンプル・プロジェクトのインポート

NXPの拡張機能により、開発者がプロジェクトをワークスペースにインポートできる「PROJECTS（プロジェクト）」ペインが用意されています。新しいプロジェクトは、リポジトリ、既存のローカル・プロジェクト、アーカイブされたプロジェクトの3つのソースからインポートすることができます。このセクションでは、先ほど「INSTALLED REPOSITORIES（インストールされたレポジトリ）」 パネルに追加したSDKからMCX Nのサンプルをインポートします。

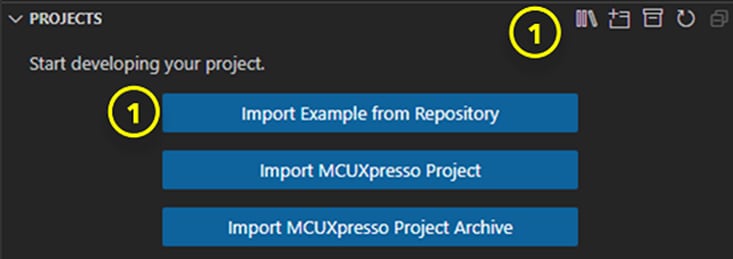

1. ［Import Example from Repository（リポジトリからサンプルをインポート）］をクリックします。このボタンは、現在のワークスペースにプロジェクトがない場合に表示されます。今後、［Projects（プロジェクト）］セクションの右上にあるシンボルを使用して追加のプロジェクトをインポートできるようになる予定です。リポジトリのサンプルを追加するには、［II\］シンボルをクリックします。［+］ シンボルをクリックして、MCUXpresso for VS Codeの拡張機能で事前に作成しておいたPC上のプロジェクトをインポートします。［］ シンボルをクリックして、MCUXpresso for VS Codeの拡張機能で事前に作成しておいたアーカイブ・ファイル内のプロジェクトをインポートします

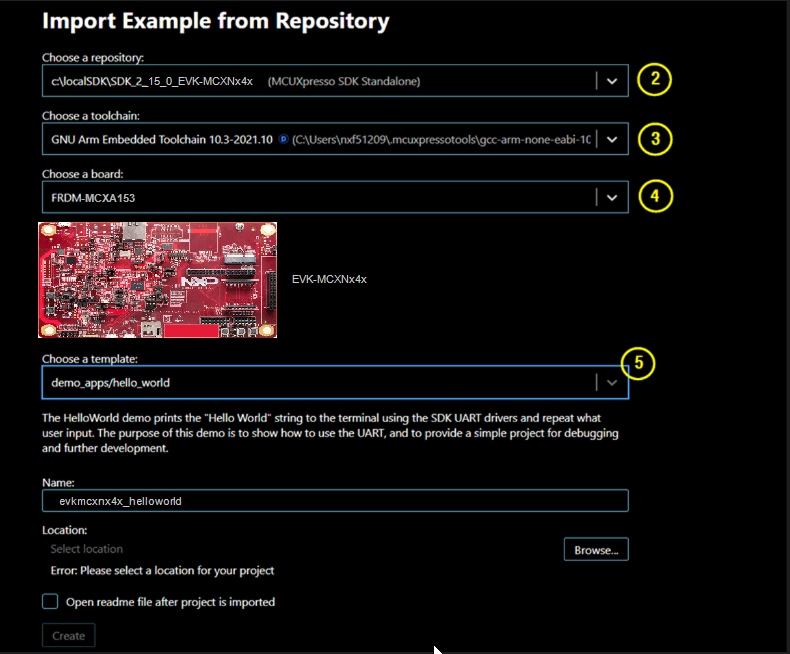

2. 2. ［Import Example from Repository（リポジトリからサンプルをインポート）］ウィンドウに適切な情報を入力します。［Choose a repository（リポジトリの選択）］をクリックし、利用可能なリポジトリまたはインストールされているリポジトリを一覧から選択します。SDK_2_14_0_EVK-MCXN9xxを選択します
3. ［Choose a toolchain（ツールチェーンの選択）］をクリックし、利用可能なビルド・ツールを一覧から選択します。MCUXpressoインストーラには、デフォルトで「gcc-arm-none-eabi-10.3」オプションが提供されています。このツールは、MCUXpresso IDEの他のデフォルトのインストール先も参照します。これらは、GNU Armツール・チェーンの代替オプションとして表示される場合があります。「gxx-arm-non-eabi-10.3」 オプションを選択します
4. ［Choose a board（ボードの選択）］をクリックし、選択したリポジトリでサポートされているボードを表示します。ボード数が多い場合は、利用可能な選択領域に入力して絞り込むことができます。EVK-MCXN9xxを選択します。ボードを選択するとボードの画像が表示されるため、選択が正しいかどうかを確認できます
5. ［Choose a template（テンプレートの選択）］をクリックし、選択したリポジトリで利用可能なサンプルを表示します。サンプル数が多い場合は、利用可能な選択領域に入力して絞り込むことができます（例：「Hello」と入力してHello Worldのサンプルを絞り込む）。demo_apps/hello_worldを選択します

6. ［Location（場所）］フィールドの［Browse（参照）］をクリックします。新しく作成するプロジェクトのフォルダの場所を選択します。
7. ［Create（作成）］をクリックします。これにより、MCX N用の新しい「Hello World」 サンプルが「Projects（プロジェクト）」パネルに追加されます

プロジェクトのビルド

ビルド・プロセスは、プロジェクトの作成時に構成されます。ユーザーは、［Project（プロジェクト）］ビューのアイコンを使用してビルドを開始できます。プロジェクト名の右側にあるビルド・アイコンをクリックすると、そのプロジェクトのビルドが開始されます。左側のナビゲーション・ペイン内の［X］アイコンをクリックして、MCUXpresso拡張機能の画面に戻る必要があります。前のセクションから、エクスプローラの画面のままになっているかもしれません。

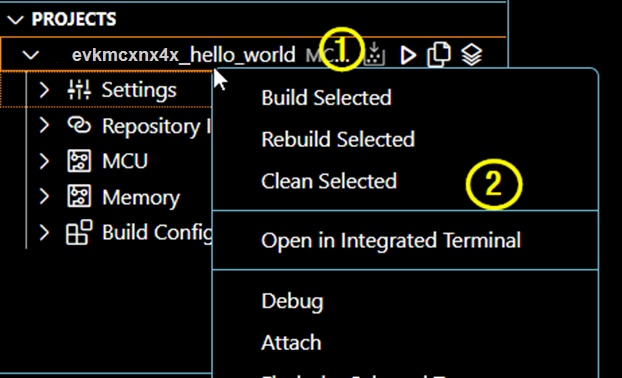

1. hello_worldプロジェクトの右側にあるビルド・アイコンをクリックします。これにより、ビルド・プロセスが開始されます。画面下部の［OUTPUT terminal（出力ターミナル）］タブにビルドの進行状況が表示されます
2. あるいは、プロジェクト名を右クリックしてその他のビルド・オプションを表示することもできます。［Rebuild（リビルド）］または［Clean Build（ビルドのクリーン）］をクリックすると、過去のビルドのアーティファクトが削除されて、プロジェクトをリビルドできます。「Build Selected（選択済みをビルド）］をクリックした場合は、「no work to do（実行する作業はありません）」という出力が表示されます

終了コード0で完了すればビルド・プロセスは成功です

プロジェクトのフラッシュおよびデバッグ

ユーザーはMCUXpresso for Visual Studio Codeを使って、NXPマイクロコントローラのプロジェクトのプログラムとデバッグを実行できます。その際には、デバッグ・プローブのドライバが正しくインストールされ、構成されている必要があります。MCUXpresso for Visual Studio Codeでは、NXP、Segger、PEmicroの一般的なデバッグ・プローブを使用できます。MCUXpressoインストーラには、さまざまなデバッグ・プローブのサポートを適切にインストールするためのオプションが用意されています。

ビルドされたプロジェクトで出力されたバイナリは、デバッグ・セッションが起動する前にターゲット・ボードにフラッシュされます。デバッグ・セッションでは、開発者がプロジェクトの動作を分析するのに役立つコントロールとビューが提供されます。次の手順では、MCX N EVK評価キットを正常にフラッシュし、プログラムする方法を示します。

1. オンボード・デバッグ・プローブがPCのUSBポートに接続されていることを確認します。
2. 「DEBUG PROBES（デバッグ・プローブ）」ペインの更新矢印をクリックして、接続されているデバッグ・プローブを検出します。

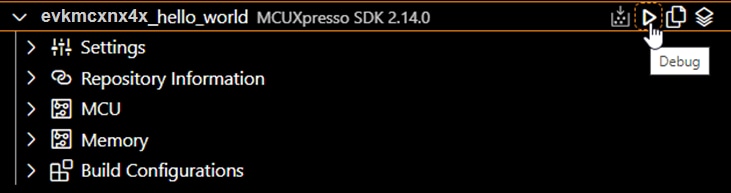

3. ビルドされたプロジェクトのイメージを使用してターゲット・デバイスをプログラミングすると、デバッグ・セッションが始まります。選択したプロジェクトの右側にある再生アイコン（一般的な三角形の再生アイコン）をクリックします。
Visual Studio Codeのデバッグ・セッションでは、ユーザーに別の［Run and Debug（実行とデバッグ）］画面が表示されます。これにより、左側のプライマリ・ナビゲーション・ペインで、バグ・アイコンがハイライト表示されます。主なツールについては、以下の図をご覧ください。
1. デバッグの開始：ここからでもデバッグを起動できます
2. デバッグの制御：一時停止、ステップ・オーバー、ステップ・イン、ステップ・アウト、再起動、停止
3. 変数：ローカルとレジスタ
4. ウォッチ：式を追加して監視を継続できます
5. ブレークポイント：対象のコードの追加、切り替え、表示
6. コール・スタック： プログラム内のアクティブなサブルーチンのリスト
7. ステータス・リボン：画面下部のステータス・テキストが変化します/色がオレンジに変わります

SEGGER J-Linkチュートリアル

1. J-Linkソフトウェアをダウンロードします

   SEGGERのダウンロード・ページ Seggerにアクセスします。

2. 「J-Link Software and Documentation Pack（J-Linkソフトウェアおよびドキュメント・パック）」セクションを展開します
3. お使いのOSに対応するソフトウェアを選択し、最新版をダウンロードします

   規約に同意して、ソフトウェアをダウンロードします

4. ダウンロードした.exeファイルをダブルクリックして実行します。J-Linkのインストールが完了するまで、セットアップ手順に従って操作を進めます
5. 以上で設定は完了です
